Wenn Sie Teile kaufen, stehen Sie wahrscheinlich vor einer großen Weggabelung: Standard-CNC oder Präzisions-CNC Swiss?
Obwohl beide zur Familie der subtraktiven Fertigung gehören, kann das Endergebnis für kleine, komplexe Bauteile sehr unterschiedlich sein.
Wählen Sie die falsche Methode, erhalten Sie Teile, die Toleranzen nicht einhalten, zu lange Zykluszeiten und ein überhöhtes Budget.
Hier erklären wir die technischen Unterschiede aus Ingenieurssicht, wie die Swiss-Bearbeitung funktioniert, wann Swiss gegenüber konventioneller CNC zu verwenden ist und warum sie zur bevorzugten Methode für Branchen wie Medizintechnik, Luft- und Raumfahrt und Elektronik geworden ist. Am Ende wissen Sie, welchen Weg Sie für Ihr nächstes Projekt einschlagen sollten.
Die Präzisions-CNC-Swiss-Bearbeitung ist ein spezialisierter Fertigungsprozess, der darauf ausgelegt ist, kleine, komplexe und hochpräzise Komponenten mit außergewöhnlicher Effizienz herzustellen. Ursprünglich aus der Schweizer Uhrenindustrie stammend, wurde diese Methode entwickelt, um winzige, komplizierte Zahnräder und Schrauben mit Toleranzen zu fertigen, die mit Standard-Drehmaschinen nicht erreichbar waren.
Heute wird die Präzisions-Swiss-Drehbearbeitung weltweit eingesetzt, um alles von Knochenschrauben bis hin zu Luft- und Raumfahrtsteckverbindern herzustellen. Das Kernprinzip bleibt dasselbe: Das Material so nah wie möglich am Schneidpunkt zu stützen, um Auslenkungen zu vermeiden.
Eine Swiss-Drehmaschine ist leicht zu erkennen: Achten Sie auf die Führungsbuchse. Während eine typische CNC-Drehmaschine das Material in einem Spannfutter hält und dieses Material ungestützt so weit wie nötig auskragen lässt, führt die Swiss-Maschine das Stangenmaterial durch eine Führungsbuchse, um es nur wenige Millimeter vom Eingriff des Schneidwerkzeugs entfernt zu stützen.
Materialbewegung: Das Stangenmaterial bewegt sich während der Rotation entlang der Z-Achse durch die Führungsbuchse.
Werkzeugbewegung: Die Schneidwerkzeuge bleiben auf der Z-Achse in derselben Position und führen bei Bedarf Schnitte am gestützten Material durch.
Gleichzeitige Operationen: Da Swiss-Maschinen oft mit mehreren Spindeln und Werkzeugträgern ausgestattet sind, können Unternehmen mit mehreren Werkzeugen gleichzeitig schneiden.
Für das Drehen langer, schlanker Teile kann die Bedeutung dieses Aufbaus kaum überschätzt werden. Wenn Sie nach einem Präzisions-Swiss-Bearbeitungslieferanten suchen, der diese Prinzipien anwendet, werden Ihnen tiefes Prozesswissen in Kombination mit moderner Ausrüstung am besten dienen. Unsere umfassenden CNC-Swiss-Bearbeitungsdienstleistungen sind darauf ausgelegt, die Vorteile dieser Technologie zu maximieren.
Um zu verstehen, warum die Swiss-Bearbeitung für bestimmte Teile unübertroffen ist, müssen wir sie direkt mit konventionellen CNC-Dreh- und Fräszentren vergleichen.
Hier sehen wir die technischen Kompromisse:
| Merkmal | Präzisions-CNC-Swiss-Bearbeitung | Standard-CNC-Bearbeitung (Drehen/Fräsen) |
| Materialunterstützung | Führungsbuchse stützt das Material innerhalb von 5-10 mm des Schnitts, wodurch Auslenkungen praktisch vermieden werden. | Spannfutter oder Schraubstock stützt ein Ende, lange ungestützte Abschnitte neigen zu Vibrationen und Wegdrücken. |
| Ideale Teilegeometrie | Lange, schlanke, komplexe Teile (Wellen, Stifte, medizinische Instrumente). Hohe Längen-zu-Durchmesser-Verhältnisse (L/D 10:1). | Kurze, gedrungene oder blockförmige Teile. Teile, die großvolumige Merkmale oder starken Materialabtrag erfordern. |
| Toleranzen und Präzision | Fähig zu extrem engen Toleranzen (±0,0002 Zoll / 0,005 mm) und überragenden Oberflächengüten (Ra < 0,4 µm). | Hohe Präzision erreichbar, aber die Toleranzkontrolle verschlechtert sich mit zunehmender Teilelänge und -komplexität. |
| Zykluszeit und Effizienz | Extrem hoch. Mehrere Werkzeuge (Hauptspindel, Gegenspindel, angetriebene Werkzeuge) arbeiten gleichzeitig. Komplexe Teile werden in einer Aufspannung fertiggestellt. | Erfordert in der Regel mehrere Aufspannungen oder sekundäre Operationen (Fräsen nach dem Drehen), was zu längeren Gesamtdurchlaufzeiten und potenziellen Ausrichtungsfehlern führt. |
| Eignung für Losgrößen | Hervorragend geeignet für mittlere bis hohe Stückzahlen aufgrund kürzerer Zykluszeiten, obwohl moderne Swiss-Maschinen zunehmend flexibel für Prototypen sind. | Hocheffizient für Kleinserien-Prototypen und große, einfache Teile. Ideal für hohe Stückzahlen, wenn die Teilegeometrie nicht schlank ist. |
Um mehr über unsere Fähigkeiten zu erfahren, besuchen Sie unsere Seite zu CNC-Swiss-Bearbeitungsdienstleistungen.
Das ist eine häufige Frage. Tatsächlich stellt sich im Vergleich zum einfachen, lackierten CNC-Zerspanungsmechaniker die einzige süße (eigentlich auf Französisch) Frage: „Was ist anders am Schweizer Mann (es versteht sich wohl von selbst, dass Schweizer alle männlich sind, was sie vielleicht so emotionslos macht, natürlich)?“ Wie sich herausstellt, können Swiss-Zerspanungsmechaniker ziemlich kluge Kerle sein, aber das wussten wir ja schon.
Sie installieren und bedienen die sub-minimal reibungsreduzierte Führungsbuchse (sowie den Rest des Karussells). Sie synchronisieren Haupt- und Gegenspindel, steuern den Vorschub des langen Stangenmaterials und programmieren die Bewegung der Werkzeuge auf simultanen Bahnen.
Da die meisten Swiss-Maschinen stundenlang unbeaufsichtigt laufen und deutlich mehr Rüstzeit als eine konventionelle CNC erfordern, kennt der Swiss-Zerspanungsmechaniker eine ganz andere Ebene der Präzisions-Mikro-Swiss-Bearbeitung sowie die Steuerung der automatischen Teilehandhabung und die Vorhersage des Verschleißes von Schneidwerkzeugen.
Wie oft haben Sie Ingenieure fragen hören: „Warum können wir nicht einfach eine Standard-CNC für dieses Teil verwenden?“ Und die Antwort ist ja für viele Teile, aber wenn es um komplexe Swiss-gefertigte Teile geht, lautet die beste Antwort oft „Swiss“.

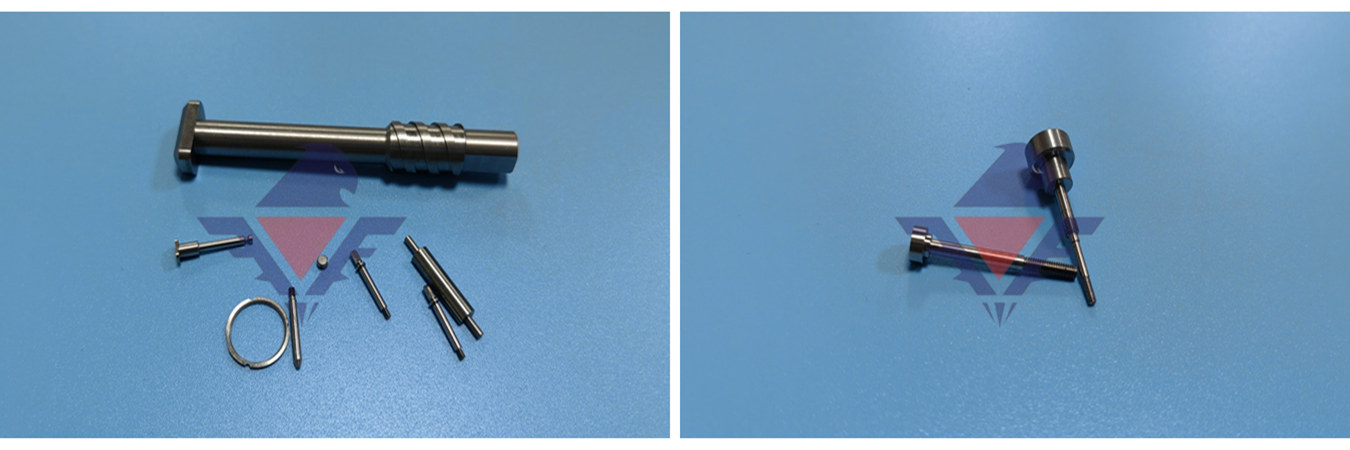

Ihr Design enthält Querbohrungen, Gewinde und Nuten auf einer Welle, die dünner als ein Bleistiftstrich ist. Konventionelle Drehwerkzeuge können nur begrenzt Auslenkungen ausgleichen, wenn sie so kleine Schnitte ausführen. Die Swiss-Bearbeitung stützt das Material so nah am Werkzeug, dass die Präzisions-Mikro-Swiss-Bearbeitung nicht nur möglich, sondern auch hochgradig wiederholbar wird.
Weniger Vibration bedeutet bessere Oberflächengüten. Das ist wichtig für Komponenten wie Hydraulikventile, Implantate usw., wo die Oberflächenrauheit nicht nur die Funktion des Ventils, sondern auch die Biokompatibilität und den Verschleiß beeinflussen kann, dem die Teile beim Patienten ausgesetzt sind. Mit unserer kundenspezifischen Präzisions-Swiss-Bearbeitung halten wir routinemäßig Toleranzen ein, die auf einer Standard-CNC-Drehmaschine eine heldenhafte Leistung wären. Jedes Mal.
Perfekt, jetzt haben Sie Ihre Form, aber jetzt müssen Sie das Teil handhaben, um es auf eine Fräsmaschine zu übertragen und Ihr sekundäres Merkmal zu schneiden. Eine Swiss-Maschine mit angetriebenen Werkzeugen und einer Gegenspindel kann in einem Maschinenzyklus drehen, fräsen, bohren und sogar rückseitig bearbeiten. Weniger Handhabung, weniger menschliche Fehler, mehr Zeit, die am Ende des Prozesses übrig bleibt.

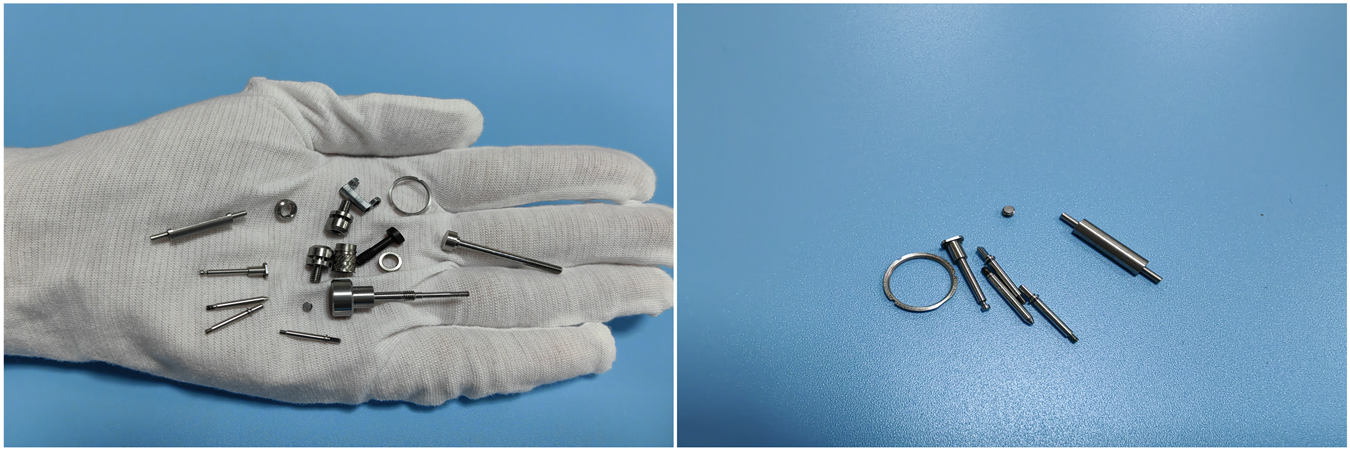

Wenn Ihr Projekt sich um die Präzisionsbearbeitung kleiner Teile dreht, ist die Konsolidierung und Durchführung aller Arbeiten in einer Aufspannung eine große Zeitersparnis (und auch Geldersparnis). Für einen OEM-Swiss-Bearbeitungsdienstleister ist das Standard.
Daher ermöglicht die Führungsbuchse, eine längere Schnittlänge zu bearbeiten und das Material effizienter zu nutzen, anstatt es nur weiter auskragen zu lassen. Das ist wichtig bei der Arbeit mit kniffligen Legierungsmaterialien wie Titan, Edelstahl 316LVM und Inconel.
Die spezialisierten Fähigkeiten der Swiss-Bearbeitung werden in einer Reihe sensibler Branchen benötigt. Durch die Zusammenarbeit mit einem zertifizierten Swiss-Bearbeitungslieferanten stellen Sie sicher, dass Ihre Teile nach allen erforderlichen regulatorischen und leistungsspezifischen Spezifikationen hergestellt werden.
Medizinindustrie: Chirurgische Instrumente, Knochenschrauben, Zahnimplantate, Wirbelsäulenstäbe. Materialien sind in der Regel biokompatibel und absolut rückverfolgbar.
Luft- und Raumfahrt: Steckerstifte, Sensor- gehäuse, Hydraulikkomponenten und Verbindungselemente aus leichten, hochfesten Materialien.
Automobilindustrie: Kraftstoffeinspritzkomponenten, Getriebewellen, ABS-Sensorkomponenten, die hohe Verschleißfestigkeit und gleichbleibende Produktion erfordern.
Elektronik: Mikrosteckverbinder, Abschirmkomponenten und Batteriepole für Unterhaltungselektronik und Telekommunikation.
Verteidigung und Industrie: Feuerwaffenkomponenten und Fluidkraftanschlüsse, Spezialbefestigungen.
Für diese sensiblen Bereiche ist die Zusammenarbeit mit einem ISO-zertifizierten Swiss-Bearbeitungsunternehmen unerlässlich. Zertifizierungen wie ISO 9001 sowie Luft- und Raumfahrt-AS9100 oder medizinische ISO 13485 zeigen das Engagement für die notwendigen Qualitätssysteme und Prozesskontrollen.
Ein häufiges Hindernis, auf das wir stoßen, sind die Kosten. Ja, Swiss-Maschinen haben in der Regel einen höheren Stundensatz als Standard-CNCs, aber das erzählt nicht die ganze Geschichte. Die Kosten einfach auf der Grundlage des Maschinenstundensatzes zu bewerten, ist unvollständig. Was Sie wissen möchten, sind die Gesamtkosten pro Teil.
Die Preisgestaltung für Dienst
