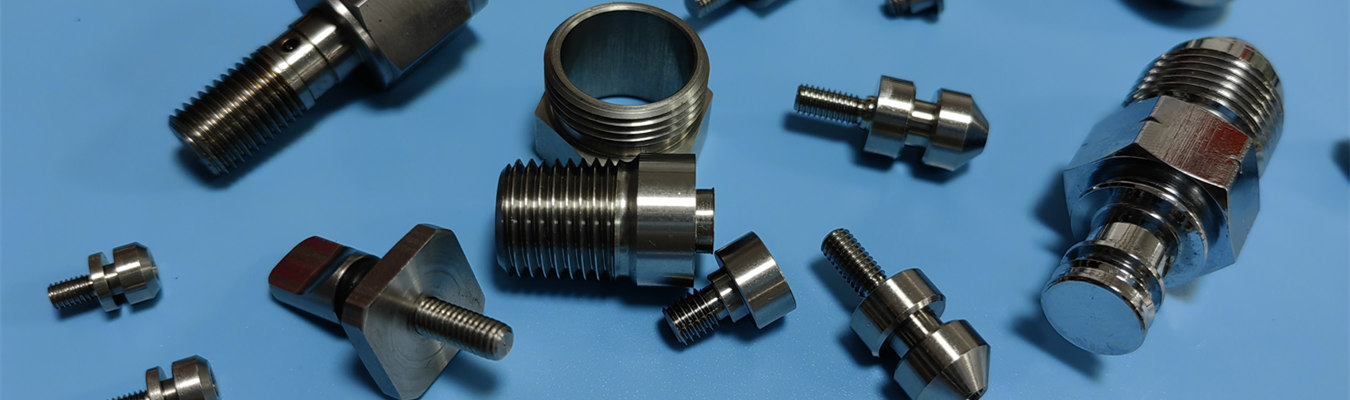

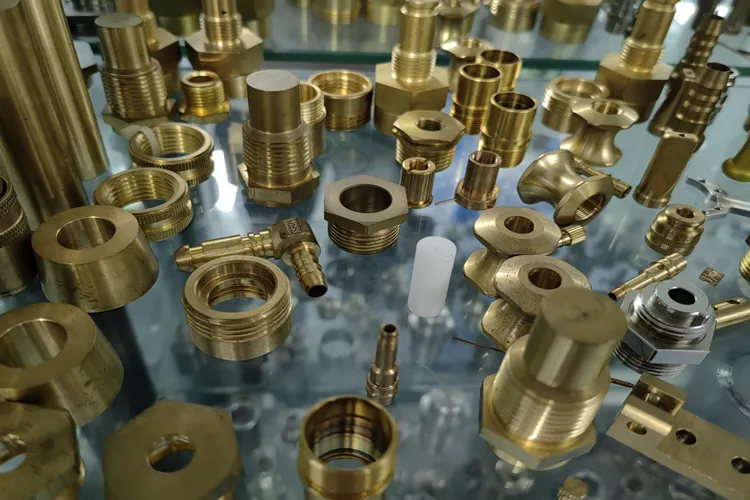

Präzisions-CNC-Fittings für anspruchsvolle Industriesysteme

Leckagen aufgrund schlechter Bearbeitung einer einzelnen Komponente können zu Fluidverlust führen; Signaldrift durch Druckverlust; oder zum vollständigen Stillstand des gesamten Systems.

Wenn es um Präzisions-CNC-Fittings in fluidtechnischen Anwendungen wie medizinischen Geräten, Halbleiterausrüstung und Robotik geht, ist ein sauberer Gewindeeingriff entscheidend; die Fähigkeit von Dichtungen, ein Vakuum aufrechtzuerhalten, ist essenziell; und Baugruppen müssen vibrationsbeständig sein.

Als Ingenieur benötigen Sie mehr als nur ein Katalogteil; Sie benötigen einen erfahrenen Präzisionsfitting-Hersteller, der versteht, wie sich Toleranzen stapeln, wie verschiedene Materialien reagieren und wie sie mit ihren vorgesehenen Einbaubedingungen in der realen Welt interagieren.

Zweck dieses Dokuments ist es, Informationen zur Auswahl von Verbindungselementen und deren Toleranzen, zur geeigneten Materialauswahl für präzise Passsysteme, zu kundenspezifischen Gewindelösungen und dazu zu präsentieren, wie eine hochpräzise Fittingwerkstatt Ihr CAD-Modell in ein funktionales, zuverlässiges Bauteil verwandelt.

Bei Edelstahl-CNC-Fittings, titangefrästen Verbindern und kunststoffgefertigten CNC-Fittings können dieselben technischen Prinzipien angewendet werden.

Senden Sie Ihre Verbinderzeichnung an Falcon CNC Swiss für eine kostenlose Toleranzanalyse und Fertigbarkeitsprüfung.

oder erfahren Sie mehr über unsere gesamten Swiss Machining Services für Präzisionsbauteile.

Was sind industrielle Fittings?

Industrielle Fittings sind Komponenten, die Rohre, Schläuche, Anschlüsse und Leitungen in mechanischen Systemen verbinden, anpassen, abschließen oder abdichten. Dazu gehören Winkelstücke, T-Stücke, Kupplungen, Durchführungsverschraubungen und kundenspezifische Anschlussverbinder.

Allerdings versagen Standardfittings oft in drei Situationen:

Nicht standardmäßige Anschlussgeometrien – ungewöhnliche Achsabstände, unübliche Gewindegrößen.

Enge Platzverhältnisse – mikrobearbeitete Fittings mit minimaler Wandstärke.

Extreme Leistungsanforderungen – hoher Druck, Vakuum, korrosive Medien oder wiederholte Montagezyklen.

Wenn Sie auf eine dieser Situationen stoßen, wird ein CNC-Fitting-Lieferant wie Falcon CNC Swiss unverzichtbar. Wir schneiden nicht nur Gewinde – wir konstruieren das gesamte präzise Passsystem von der Dichtfläche bis zur Schlüsselfläche.

Was ist Präzisionsrohr?

Präzisionsrohr bezieht sich auf Rohre oder Leitungen, die mit viel engeren Maßtoleranzen als Standardrohre gefertigt werden – typischerweise ±0,05 mm auf den Außendurchmesser und ±0,1 mm auf die Wandstärke. Aber in der Welt der Präzisionsverbindungskomponenten bezieht sich der Begriff auch auf die Fittings, die Präzisionsrohre verbinden. Ein Präzisionsrohrfitting muss der erhöhten Genauigkeit des Rohres entsprechen; sonst gewinnt das System nichts.

Zum Beispiel erfordert ein Hochdruck-Präzisionsfitting an einer Präzisionshydraulikleitung eine Gewindekonzentrizität innerhalb von 0,01 mm TIR und eine Dichtflächenoberfläche von ≤32 µin Ra. Standardfittings können das nicht liefern.

Woraus bestehen Fittings? Eine Materialvergleichstabelle

Die Antwort hängt von Ihrer Betriebsumgebung ab. Nachfolgend finden Sie einen Materialauswahlleitfaden auf Ingenieurniveau für Projekte eines Präzisionsfitting-Herstellers.

Für medizinische CNC-Fittings kann Falcon CNC Swiss implantierbare Güten (316LVM) und USP-Klasse-VI-Kunststoffe mit vollständiger Materialrückverfolgbarkeit und Passivierung bearbeiten.

Was sind die vier Arten von Fittings?

In industriellen Rohrleitungs- und Verbindersystemen werden Fittings im Allgemeinen nach Funktion klassifiziert:

• Verbinder (gerade Fittings) – verbinden zwei Rohre oder Anschlüsse in einer Linie. Beispiel: Muffe, Kupplung, Durchführungsverbinder.

• Richtungsänderungsfittings – Bögen (45°, 90°), T-Stücke, Kreuzstücke. Werden in engen Baugruppen verwendet.

• Abschlussfittings – Kappen, Stopfen, Enddichtungen. Verschließen einen Anschluss oder eine Leitung.

• Sonderfittings – Adapter (Gewindeänderung), Drehgelenke, Schnellkupplungen, kundenspezifische Gewinde-CNC-Fittings für nicht standardmäßige Anschlüsse.

Innerhalb dieser vier Typen erfordern präzise Passsysteme oft Modifikationen: geänderte Gewindelängen, kundenspezifische Dichtungsflächen oder integrierte O-Ring-Nuten. Hier bieten kundenspezifische CNC-Fitting-Dienste Mehrwert.

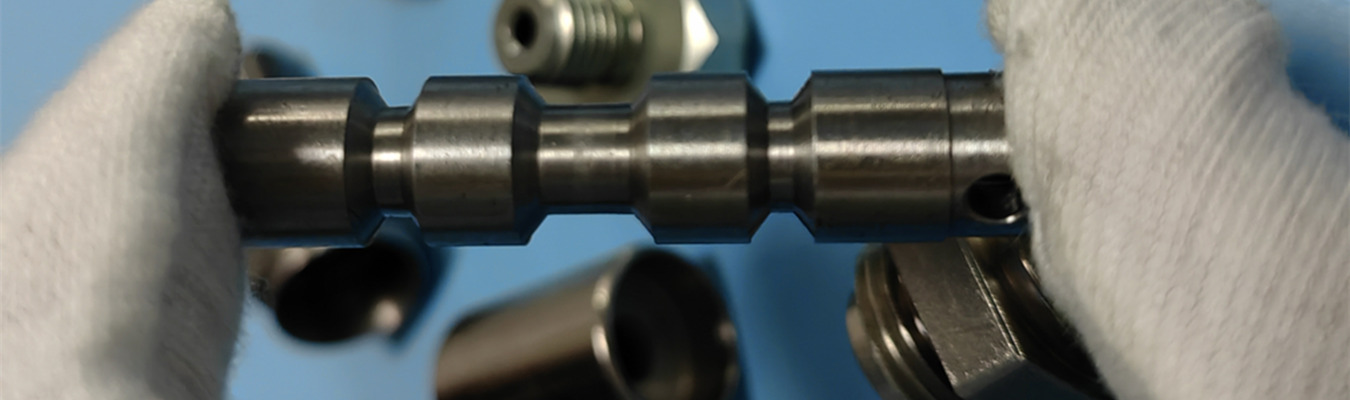

Verbinder-Toleranzen: Wie eng ist eng genug?

Verbinder-Toleranzen wirken sich direkt auf die Abdichtung, das Anzugsdrehmoment und die langfristige Zuverlässigkeit aus. Ein kleiner Fehler im Flankendurchmesser oder in der Konzentrizität multipliziert sich im gesamten Passsystem.

Empfohlene Toleranzklassen für Präzisionsverbinderkomponenten

Falcon CNC Swiss hält routinemäßig ±0,005 mm (5 Mikrometer) auf kritischen Merkmalen, mit prozessbegleitender SPC und Endprüfberichten. Das unterscheidet eine hochpräzise Fittingwerkstatt von einer Lohnfertigung.

Kundenspezifische CNC-Fitting-Dienste: Vom Prototyp bis zur Serie

Standardfittings funktionieren, wenn Anschlussgeometrie, Gewindetyp und Dichtungsmethode üblich sind. Aber wenn Sie Folgendes benötigen:

• Eine ungewöhnliche Größe, die in keinem Katalog steht

• Ein kundenspezifisches Gewinde (modifiziertes NPT, BSP, UNF oder metrisch)

• Integrierte Schlüsselflächen oder Querbohrungen

• Eine spezielle Dichtnase oder O-Ring-Nut

• Engtolerierte CNC-Fittings für starke Vibrationen

dann sind kundenspezifische CNC-Fitting-Dienste die einzige Antwort.

Wie Falcon CNC Swiss kundenspezifische Aufträge abwickelt

• Design-Review – Wir prüfen Ihr CAD oder Ihre Zeichnung auf Fertigbarkeit, Toleranzstapelung und Materialeignung.

<
