Präzisionsbearbeitung von Steckverbindern: Ein Leitfaden für Ingenieure zu Toleranzen, Materialien und Swiss Turning

Die Entwicklung zuverlässiger Steckverbindersysteme geht weit über die bloße Anpassung der Pin-Anzahl und Formfaktoren hinaus. Es gibt viel mehr zu verstehen über das Zusammenspiel von Materialwissenschaft, Mikrogeometrie und Fertigungspräzision, das jede robuste Steckverbindung ausmacht. Daher ist es für Ingenieure, die entweder Präzisionssteckverbinder spezifizieren oder präzise Stecksysteme entwickeln, von entscheidender Bedeutung zu verstehen, wie sich Steckverbindertoleranzen auf die elektrische Funktion, die mechanische Haltbarkeit und die Gesamtkosten ihrer Baugruppe auswirken.

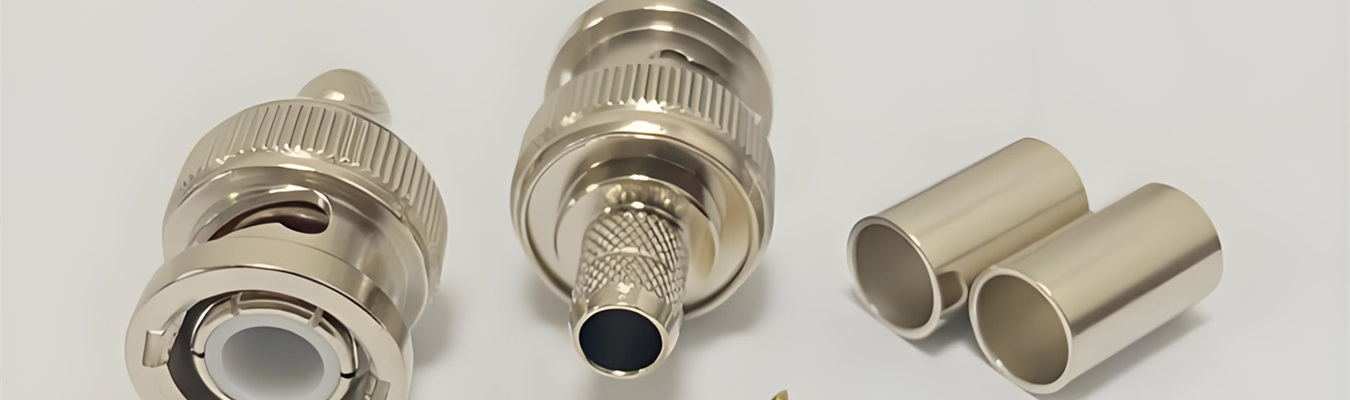

Falcon CNC Swiss fertigt CNC-Swiss-Drehsteckverbinder für Anwendungen, bei denen Ausfälle nicht toleriert werden können (medizinische Implantate, Automobilsensorsysteme, Hochgeschwindigkeitstelekommunikation und Unterhaltungselektronik). Dieser Leitfaden beantwortet häufige technische Fragen und bietet Einblicke, wie hochwertige, kundenspezifische Präzisionssteckverbinder entwickelt werden können, die viele Tausend Steckzyklen überstehen.

Was sind die drei Arten von Steckverbindern?

Die Antwort auf die Frage – Wie viele Arten von Steckverbindern gibt es? – hängt vom verwendeten Klassifizierungssystem ab. Normalerweise erfolgt die Klassifizierung von elektrischen Verbindungen basierend auf der Art der verwendeten Anschlusstechnik. Die drei häufigsten Klassifizierungen von Anschlüssen für einen Steckverbinder sind (1) Board-to-Board, (2) Kabel/Leitung zu Kabel/Leitung und (3) Kabel/Leitung zu Board.

Beim Verbinden von Leiterplatten miteinander (Board-to-Board) verbinden Steckverbinder die Leiterplatten direkt miteinander, ohne Verwendung von Kabeln. Diese Steckverbinder werden typischerweise für kleinere Systemdesigns eingesetzt und können auf viele verschiedene Arten konfiguriert werden, um das gewünschte Layout zu erzielen (z. B. paralleles Stacking, vertikales Stacking und Mezzanine). Board-to-Board-Steckverbinder sind in hochdichten Telekommunikationsgeräten, Smartphones und Wearables zu finden.

Werden Steckverbinder verwendet, um mehrere Leiter oder Drähte miteinander zu verbinden (d. h. Kabel/Leitung zu Kabel/Leitung), können viele verschiedene Methoden zur Herstellung dieser Verbindungen eingesetzt werden. Beispielsweise ist beim Verbinden einzelner Drähte die Crimpverbindung eine der gängigsten Methoden, während bei der Verbindung mehrerer Leiter in einem einzigen Kabel typischerweise die IDC-Technik (Schneidklemmtechnik) zum Einsatz kommt. Die IDC-Technik verwendet eine scharfe Klinge, die die Isolierung des Kabels durchschneidet, um eine gasdichte Metall-auf-Metall-Verbindung herzustellen.

Board-Mount-Steckverbinder (Kabel/Leitung zu Board) haben ein Ende, das eine Buchse mit der Leiterplatte verbindet, und das andere Ende entweder mit einem Kabel- oder Leitungsanschluss. Viele dieser Steckverbinder-Typen nutzen nach der Großserienmontage ebenfalls die IDC-Technik.

Steckverbinder können auch nach anderen Faktoren klassifiziert werden, wie z. B. Steckart (z. B. Gewinde/Bajonett, Reibpassung/Schiebe-Ziehverbindung, Rastverriegelung), Kontaktbeschichtungsart (z. B. Gold/Zinn, Silber/Palladium-Kobalt) und Marktanwendung (z. B. Automobil, Medizin, Industrie, Hochfrequenz/Mikrowelle). Ein gründliches Verständnis der Steckverbinderklassifizierungen gibt den Entwicklungsteams Einblicke, um geeignete Präzisionsverbindungssysteme für ihre Anwendungen spezifizieren zu können.

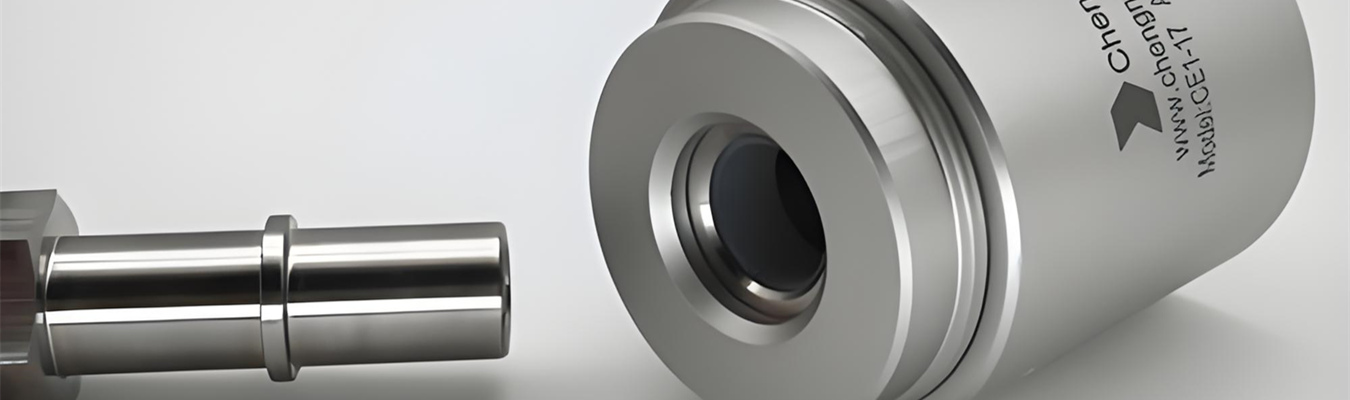

Warum Steckverbinder-Toleranzen wichtig sind

Die am meisten übersehene Variable bei der Zuverlässigkeit von Steckverbindern ist die Maßhaltigkeit. Ein Kontaktstift, der 0,01 mm vom Nennmaß abweicht, lässt sich möglicherweise noch montieren, könnte aber den Kontaktwiderstand um 20–30 % erhöhen, unerwünschte Wärme erzeugen und schließlich unter Vibration zu intermittierendem Signalverlust führen.

Präzisionsbearbeitungstoleranzen definieren die zulässigen oberen und unteren Grenzen der Abweichung für jedes kritische Merkmal. Branchenquellen geben ±0,005 Zoll (0,127 mm) als üblichen Richtwert für allgemeine Präzisionsbearbeitung an, während hochpräzise Arbeiten bei kritischen Merkmalen ±0,0005 Zoll (12,7 Mikrometer) erreichen. Bei Falcon erreicht unsere Swiss-Drehbearbeitung routinemäßig Toleranzen von bis zu ±0,0002 Zoll, was hochpräzise Steckverbinderteile ermöglicht, die über Serien hinweg eine gleichbleibende elektrische und mechanische Leistung bieten.

Wichtige Toleranzkategorien für Präzisions-Steckverbinderkomponenten:

Technische Erkenntnis: Die Angabe der engstmöglichen Toleranz für jedes Maß erhöht die Kosten drastisch, ohne unbedingt die Funktion zu verbessern. Jede Stufe enger verdoppelt in etwa die Bearbeitungszeit und den Prüfaufwand. Arbeiten Sie mit Ihrem Lieferanten zusammen, um die funktionskritischen Maße zu identifizieren, die wirklich eine Mikrometerkontrolle erfordern.

Präzisions-Steckverbinder-Werkstoffe: Eigenschaften auf die Anwendung abstimmen

Die Materialauswahl beeinflusst die Leistung von Steckverbindern mehr als jede andere Designentscheidung. Die richtige Legierung bietet eine Balance aus elektrischer Leitfähigkeit, mechanischer Festigkeit, Korrosionsbeständigkeit, Zerspanbarkeit und Kosten. Nachfolgend sind die Materialien aufgeführt, die wir am häufigsten für präzisionsgedrehte elektrische Steckverbinder bearbeiten.

Steckverbinder aus Edelstahl

Edelstahl (303, 304, 316L) wird häufig in medizinischen Anwendungen, Industrie-Sensorschnittstellen und Automobilanwendungen eingesetzt, da er eine hervorragende Korrosionsbeständigkeit und mechanische Festigkeit aufweist. Obwohl aufgrund der Kaltverfestigung und Spanbildung nicht leicht zu bearbeiten, ermöglicht der Einsatz des Swiss-Drehens mit optimierten Werkzeugbahnen Edelstahl-Drehsteckverbinder-Designs mit einer spiegelähnlichen Oberflächengüte und gratfreien Gewindebereichen.

Präzisions-Steckverbinderteile aus Messing

Messing (C36000, C38500) ist nach wie vor die vorherrschende Legierung für die Herstellung kommerzieller und industrieller Steckverbinder aufgrund seiner guten Zerspanbarkeit, hervorragenden elektrischen Leitfähigkeit und angemessenen Korrosionsbeständigkeit; es ist ideal für Präzisions-Steckverbinderteile in elektronischen, sanitären und pneumatischen Anwendungen. Darüber hinaus ist Messing auch sehr gut für die Galvanisierung geeignet, was eine hervorragende Haftung von Gold-, Nickel-, Silber- oder Zinnbeschichtungen ermöglicht.

Swiss-Drehen von Berylliumkupfer

Berylliumkupfer (C17200 oder CuBe2) ist eine überragende Kupferlegierung, da es die höchste Zugfestigkeit aller Kupferlegierungen aufweist und gleichzeitig eine ausgezeichnete elektrische Leitfähigkeit bietet. Die Berylliumkupfer-Komponenten können zudem erheblichen Federbelastungen standhalten, während sie ihre ursprüngliche Form behalten. Daher sind solche Komponenten eine ideale Wahl für Buchsenkontakte, HF-Steckverbinderfinger und hochzyklische Steckschnittstellen. Die von Falcon aus Berylliumkupfer gefertigten HF-Kontakte zeigen beispielsweise eine herausragende Hochfrequenzleistung, da sie in 40-GHz-5G-Antennenanwendungen bereits eine Einfügedämpfung von 0,008 dB aufweisen.

Vergoldete Steckverbinderkomponenten

Beschichtete leitende Oberflächen werden in erster Linie aufgrund ihrer Funktionalität und nicht aufgrund ihres Aussehens ausgewählt. Gold ist bekannt für seine Oxidationsbeständigkeit, die eine zuverlässige elektrische Verbindung gewährleistet; einen niederohmigen Kontakt und eine ausgezeichnete Beständigkeit gegen Verschleiß durch Reibkorrosion. Die Dicke der Goldbeschichtung auf Steckverbinderkontakten reicht von 0,1 bis 5,0 µm (4 – 200 Mikrozoll), die typischerweise selektiv an der Schnittstelle der beiden gepaarten Teile aufgetragen wird, um die Kosten der Beschichtung zu minimieren. Die durchschnittliche Goldschichtdicke bei Klasse-I-Anwendungen liegt normalerweise zwischen 0,000050 Zoll und 0,000070 Zoll (1,27 – 1,78 µm).

Präzisionsteile aus Phosphorbronze

Für präzise, kosten sensible Anwendungen, die federtypische Eigenschaften kombiniert mit Ermüdungsbeständigkeit erfordern, ist Phosphorbronze (C51000 und C52100) eine geeignete Alternative zu Berylliumkupfer. Phosphorbronze wird häufig beim Stanzen von Kontakten verwendet, jedoch bieten Swiss-Drehteile eine bessere Maßhaltigkeit für präzise Buchsenkontakte und Anschlussstifte.

Swiss-gedrehte Aluminiumsteckverbinder

Swiss-gedrehte Aluminiumsteckverbinder (6061, 7075, 2024) werden eingesetzt, wenn leichte Gehäuse-, Kabelabschirmungs- und Adapterbaugruppen das Gesamtsystemgewicht reduzieren und gleichzeitig die strukturelle Integrität erhalten sollen. Die hervorragende Wärmeleitfähigkeit von Aluminium macht es zudem außergewöhnlich gut geeignet für den Einsatz in Steckverbindern mit hoher Leistung, bei denen eine hohe Wärmeableitung erforderlich ist.

Komponenten aus hochleitfähigen Legierungen

Spezielle Kupferlegierungen werden empfohlen, wenn herkömmliche Messing-/Kupferzusammensetzungen ein unzureichendes Niveau an elektrischer Leitfähigkeit oder thermischer Stabilität ergeben. Zu den Komponententypen mit hochleitfähigen Legierungen gehören: sauerstofffreies hochleitfähiges Kupfer (OFHC Cu), das nahezu keinen Signalverlust zulässt; Kupfer-Chrom-Zirkonium (
