Präzisionsstifte haben maßgeblich dazu beigetragen, die präzise Ausrichtung und Lastübertragung in einer Vielzahl von Systemen zu ermöglichen, von einfachen bis hin zu komplexen. Wenn Maschinen eine Positioniergenauigkeit von wenigen Mikrometern erfordern, müssen alle Locator, Führungen und Schulterstifte enge Toleranzen einhalten, die durch die Belastungen des dynamischen Betriebs entstehen. Bei Falcon CNC Swiss Engineering entwickeln und fertigen wir kundenspezifische Präzisionsstifte unter Verwendung der Schweizer CNC-Technologie. Mit modernster Technologie können wir Durchmesser mit Toleranzen von bis zu ±0,0002 Zoll (5 Mikrometer) und Oberflächengüten unter Ra 0,2 µm liefern. Dieses Dokument beantwortet Ihre technischsten Fragen zur Präzisionsstiftbearbeitung, einschließlich der verwendbaren Materialien und verfügbaren Prozesskapazitäten.

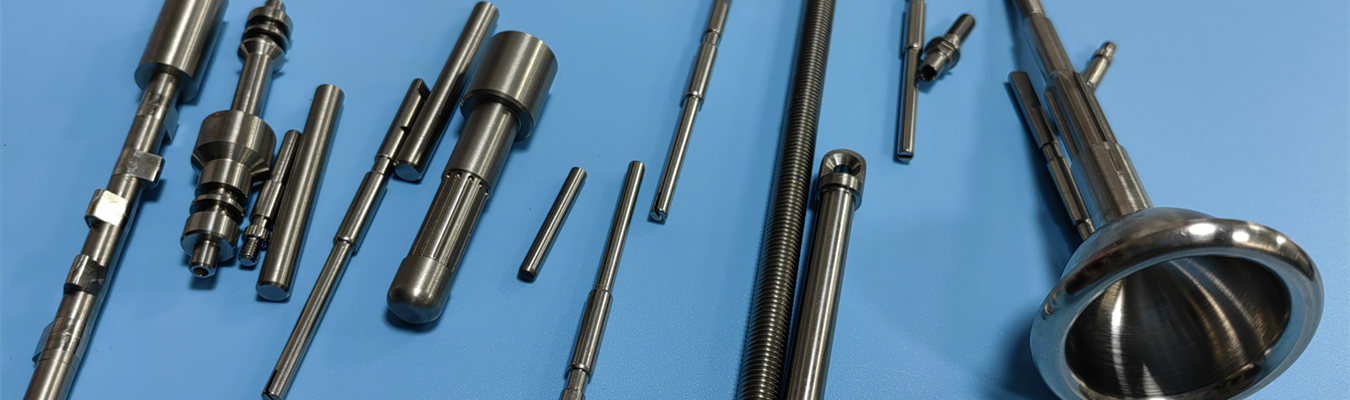

Präzisionsstifte sind speziell gefertigte Drehteile, die dazu dienen, die positionale Beziehung eines Teils zu einem anderen herzustellen, sei es beweglich oder stationär. Ein Beispiel für ein solches technisches Maschinenelement wäre ein Stift in einer Vorrichtung, Spannvorrichtung, einem Werkzeugsatz oder einem Robotergelenk. In all diesen Anwendungen kann ein einzelner Positionierstift zu Montagefehlern, erhöhtem Verschleiß oder Positionsdrift beitragen, wenn seine Abweichung von den Nenntoleranzen nur wenige Mikrometer beträgt. Es gibt drei Hauptmerkmale von Präzisionspositioniersystemen, die erfüllt sein müssen: Durchmessertoleranz, Rundheit und Oberflächenbeschaffenheit. Um sicherzustellen, dass Ihre GD&T-Anforderungen an jedem von Ihnen benötigten Stift (einschließlich Passstiften und komplexeren abgesetzten und Gewindegeometrien) eingehalten werden, verwenden wir Falcon Swiss-Type-Führungsbuchsen-Drehautomaten und Inline-Lasermessgeräte.
Aus mechanischer Ingenieursperspektive fallen Präzisionsstifte in zwei primäre funktionale Kategorien:
Locator-/Ausrichtstifte – Diese definieren eine feste Position zwischen zwei Komponenten. Beispiele sind Passstifte, Positionierstifte, Werkzeugführungsstifte und Ausrichtstifte. Sie haben typischerweise enge Durchmessertoleranzen (h6, g6 oder kundenspezifisch) und können konische Einführschrägen für eine einfache Montage aufweisen.
Befestigungs-/Sicherungsstifte – Diese widerstehen Scher- und Zugkräften und ermöglichen gleichzeitig eine Demontage. Zu dieser Gruppe gehören Schulterstifte, Gabelkopfbolzen, Federstifte und Splintbefestigungen. Sie kombinieren oft einen präzisionsgeschliffenen Schaft mit einem Gewinde- oder Rillenende.
Viele CNC-gefräste Stifte verwischen die Grenze – z. B. ein Schulterstift, der eine Buchse positioniert (Ausrichtung) und gleichzeitig eine Sandwich-Baugruppe spannt (Befestigung). Falcon konstruiert und fertigt beide Typen und integriert oft Merkmale wie Querbohrungen, Flächen oder Innengewinde.
Die Materialauswahl wirkt sich direkt auf Verschleißfestigkeit, Korrosionsschutz, Festigkeit und Kosten aus. Nachfolgend finden Sie einen Vergleich der gängigsten Legierungen, die wir für die Präzisionsstiftefertigung bearbeiten.
| Material | Vorteile | Typische Anwendungen | Härte (wie bearbeitet / wärmebehandelt) |
| Präzisionsstifte aus Edelstahl (303, 304, 316, 17-4 PH) | Korrosionsbeständigkeit, Reinigungsfähigkeit, mäßige Festigkeit | Medizintechnik, Lebensmittelausrüstung, maritime Positioniersysteme | 180-220 HB / bis zu 45 HRC |
| CNC-Stifte aus gehärtetem Stahl (O1, A2, 52100, 4140) | Hohe Verschleißfestigkeit, Kernfestigkeit, Dimensionsstabilität | Werkzeuge, Stempel, hochzyklische Vorrichtungen, Führungsstifte im Automobilbereich | 200-250 HB / 58-62 HRC |
| Präzisionsstifte aus Titan (Grade 5 Ti6Al4V) | Hohes Festigkeits-Gewichts-Verhältnis, biokompatibel, nicht magnetisch | Luftfahrtaktoren, orthopädische Instrumente, Robotikverbindungen | 320-380 HB / 36-42 HRC |
| Verchromte bearbeitete Stifte (Stahl + Hartchrom) | Extrem niedrige Reibung, Korrosions- und Fressbeständigkeit | Hydraulikpositionierer, Linearführungsstifte, Hochgeschwindigkeitsautomation | Basistahl 55 HRC + Chrom 70 HRC |
| CNC-Stifte aus Aluminium (7075, 6061) | Leicht, schnelle Bearbeitung, anodisierbar | Halbleiterpositioniertische, tragbare Werkzeuge | 80-110 HB (anodisierte Oberfläche bis 60 HRC) |
| Präzisionsstifte aus Hartmetall (feinkörniges Wolframkarbid) | Ultimative Druckfestigkeit, Elastizitätsmodul ~600 GPa | Hochpräzise V-Nut-Locators, EDM-Werkzeuge, Verschleißplatten | 89-93 HRA |
| Passstifte aus legiertem Stahl (8620, 9310) | Einsatzhärtbar, zäher Kern, gute Ermüdungslebensdauer | Luftfahrtvorrichtungen, Getriebevorrichtungen im Automobilbau | 150-200 HB / Randschicht 58-62 HRC |
Das stärkste Material, um dauerhafter Verformung durch Druck- oder Scherbelastungen zu widerstehen, ist Wolframkarbid; Präzisionsstifte aus Wolframkarbid sind die stärksten. Die Druckfestigkeit von Karbid übersteigt 4.500 MPa (650 ksi), also etwa dreimal so stark wie gehärteter Werkzeugstahl; es ist jedoch sowohl teuer als auch spröde. Wenn sowohl Festigkeit als auch Zähigkeit erforderlich sind, wie z. B. bei einem Positionierstift, der auch Stoßbelastungen ausgesetzt ist, sind CNC-Stifte aus gehärtetem Stahl aus 52100 oder A2 Werkzeugstahl (58 - 62 HRC) die beste technische Wahl. Für leichte und hochfeste Anwendungen weisen Präzisionsstifte aus Titan der Güteklasse 5 ein überlegenes Festigkeits-Gewichts-Verhältnis auf.

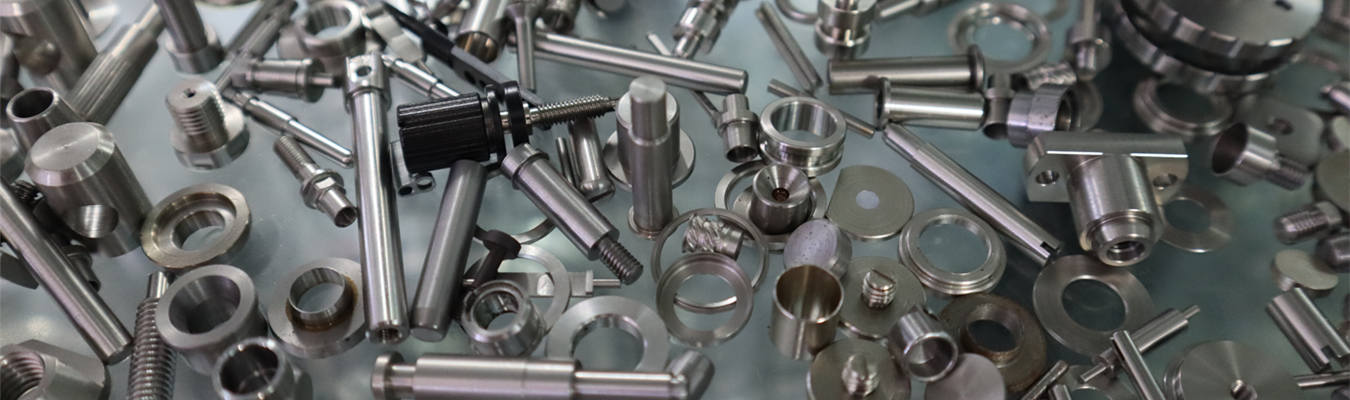

Die Herstellung von Präzisionsstiften mit engen Toleranzen erfordert mehr als eine Standarddrehmaschine. Falcon CNC Swiss verwendet mehrachsige Swiss-Type-CNC-Drehzentren mit Führungsbuchsen, angetriebenen Werkzeugen und Inline-Messung. Nachfolgend ist unser Standardprozess für die Hochpräzisionsstiftbearbeitung.
Produktionsvorbereitung - Geschliffene und spitzenlos gedrehte Edelstähle, Titan, Hartmetalle und eine Auswahl an Stangenmaterialien werden als Rohmaterial den Swiss-Drehmaschinen zugeführt. Die Toleranzen der Stangen werden auf H8 oder besser eingehalten.
CNC- oder Swiss-gedrehte Teile für Präzisionsstifte - Die Führungsbuchse stützt das Material 5-10 mm vom Schneidwerkzeug entfernt und eliminiert so praktisch die Durchbiegung. Die Außendurchmesserfläche wird schrupp- und schlichtgedreht (der verbleibende Aufmaß für das Schleifen beträgt in der Regel 0,05 mm bis 0,10 mm).
Sekundäre Merkmale - Angetriebene Werkzeuge bearbeiten (fräsen) Flächen, Querbohrungen, Nuten und Gewinde, ohne das Teil aus der Hauptspindel zu nehmen, wodurch die Konzentrizität erhalten bleibt.
Wärmebehandlung - Für Stahlstifte, die 45 HRC erfordern, wird eine Vakuumhärtung und -anlassen durchgeführt. Hartmetall- und einige Edelstahlstifte werden als Werkzeugmaschine verwendet.
Präzisionsschleifen - Nach der Wärmebehandlung werden die Stifte für das Präzisionsschleifen benötigt, um H6-Toleranzen oder besser (≤ 5µm) mittels spitzenlosem oder Rundschleifen zu erreichen.
Oberflächengüte - Mechanisches Polieren, Mikroläppen oder Verchromen, um eine Hochglanz-Präzisionsstifte-Oberfläche (Ra ≤ 0,1 µm) zu erzielen.
Prüfung - Jede Charge wird einer Lasermikrometer-Messung (alle Durchmesser), Rundheitsprüfung und Härteprüfung der Präzisionsstifte (Rockwell oder Mikro-Vickers) unterzogen.
Passivierung oder Reinigung - Edelstahlstifte werden passiviert, alle Stifte werden ultraschallgereinigt und für den Versand vakuumversiegelt.
Falcon CNC Swiss ist spezialisiert auf CNC-Drehen für Präzisionsstifte von 0,5 mm bis 32 mm Durchmesser, mit Längen bis zu 300 mm. Unsere Swiss-Type-Maschinen ermöglichen es uns, den gesamten Stift in einer einzigen Spannoperation zu bearbeiten, einschließlich:
Konische CNC-Stifte mit bis zu 10° Konizität pro Seite.
Schulterstifte Herstellung – präzise Schulterlängenkontrolle ±0,01 mm.
Führungsstifte für Werkzeuge mit angefastem Einlauf und Ölnuten.
CNC-Positionierstifte mit halbkugel- oder kegelförmigen Spitzen.
Da das Swiss-Drehen einen Schiebefutterkopf und eine Führungsbuchse verwendet, halten wir CNC-Stift-Durchmessertoleranzen von bis zu ±0,002 mm (2 µm) an kritischen Merkmalen – ein Niveau, das mit konventionellen Drehmaschinen nicht erreichbar ist.
Bei Positioniersystemen mit engen Toleranzen wirken sich die Passungsklasse und die Oberflächengüte des Stifts direkt auf die Positionierwiederholbarkeit aus. Nachfolgend sind Standardtoleranzen und Oberflächen aufgeführt, die wir routinemäßig herstellen.
| Toleranzklasse | Durchmesserabweichung (mm) | Typische Anwendung | Prüfverfahren |
| h9 | ±0,030 | Spielpassung, niedrigzyklische Ausrichtung | Lasermikrometer |
| h7 | ±0,015 |
