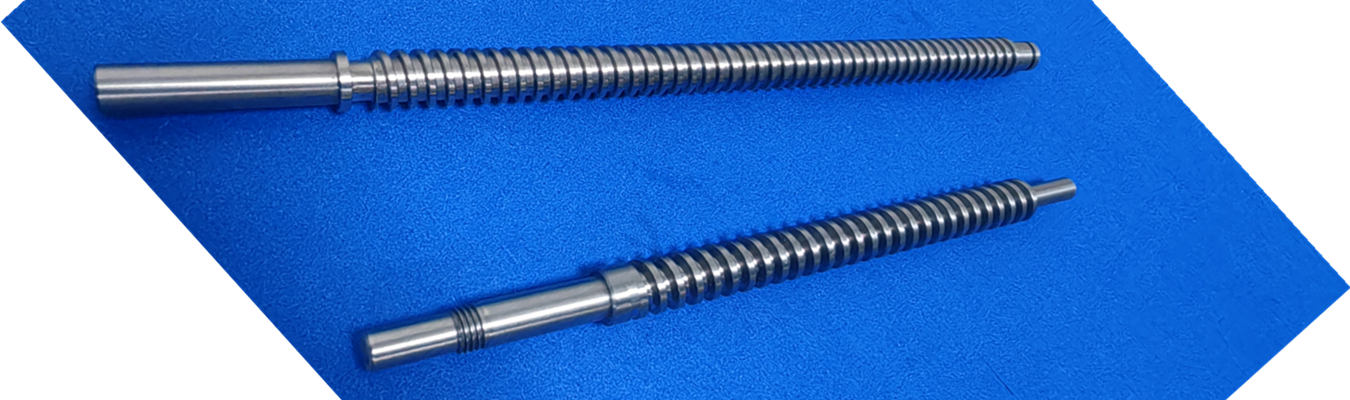

CNC-Swiss-Drehmaschinen sind die beste Wahl für Ingenieure, die Präzisionswellen benötigen. Präzisionswellen aus der Schweiz weisen häufig eine Toleranz von ±0,0002 Zoll oder manchmal sogar noch weniger auf. Herkömmliche CNC-Drehmaschinen für die Fertigung sind nicht in der Lage, die präzise geometrische Integrität bei maschinell bearbeiteten Wellen mit kleinem Durchmesser aufrechtzuerhalten. Dies gilt für alle Anwendungen zur Bearbeitung langer, schlanker Wellen. Ganz gleich, ob Sie eine Präzisionswelle aus Edelstahl für ein chirurgisches Instrument oder eine maschinell bearbeitete Schweizer Welle aus Titan für einen Luft- und Raumfahrtaktor benötigen – das Verständnis, wie man die richtigen Materialien auswählt, den Rundlauf kontrolliert und das volle Potenzial der Schweizer CNC-Bearbeitung nutzt, sind entscheidende Faktoren für Ihren Erfolg.
Im folgenden Abschnitt beantworten wir einige der häufigsten Fragen von Ingenieuren und zeigen auf, wie Falcon CNC Swiss Rohmaterial in leistungsstarke Komponenten für rotierende Anwendungen umwandelt.
Eine Präzisionswelle ist ein zylindrisches Bauteil, das nach strengsten Maß-, Geometrie- und Oberflächengütestandards bearbeitet wird. Im Gegensatz zu allgemeinen Stangen weisen Präzisionswellen eine enge Kontrolle auf über:
Durchmessertoleranzen (oft ±5 Mikrometer oder weniger)
Gesamt-Rundlaufabweichung (TIR) – typischerweise unter 0,005 mm für Hochgeschwindigkeitsanwendungen
Oberflächengüte (Ra 0,2 µm oder glatter)
Konzentrizität zwischen mehreren Durchmessern
Eine Maschinenwelle ist ein Element der Bewegung, des Drehmoments oder der Kraftübertragung, das rotiert und diese an die Komponente innerhalb der Baugruppe weiterleitet (z. B.: Motoranker, Eingangswellen für Getriebe, Aktuator-Antriebswellen). Alle diese Teile können mit Swiss-automatisierten Verfahren bearbeitet werden. Das Ergebnis ist die Fähigkeit, Teile mit einer Genauigkeit herzustellen, die mit einer traditionellen Drehmaschine nicht reproduziert werden kann.
Wellen variieren je nach Geometrie, Belastung und Anwendung. Nachfolgend finden Sie eine technische Aufschlüsselung:
| Wellentyp | Primäre Funktion | Typische TIR-Anforderung | Typische Branchen |
| Antriebswelle | Drehmomentübertragung | 0,01 – 0,05 mm | Automobilindustrie, Industrie |
| Präzisionsgeschliffene Welle | Linearbewegung / Führung | 0,002 – 0,005 mm | Robotik, Medizintechnik |
| Stufenwelle | Positionierung von Komponenten mit mehreren Durchmessern | 0,005 – 0,01 mm | Pumpen, Verdichter |
| Hohlwelle | Gewichtsreduzierung + Fluidkanal | 0,01 – 0,02 mm | Luft- und Raumfahrt, Motoren |
| Exzenterwelle | Oszillierende Bewegung | 0,01 – 0,03 mm | Druckindustrie, Verpackungsindustrie |
Eine präzisionsgeschliffene Stange muss nach dem Drehprozess mit einer abrasiven Endbearbeitung versehen werden, die eine ultraschmale Oberflächengüte und Submikron-Rundheit erzeugt. Darüber hinaus entfernt das Schleifen die Rückstände der Drehbearbeitung durch Polieren, sorgt für eine gleichmäßigere Mikrohärte und behebt Schäden durch Hitze (Wärmeeinflusszonen).
Viele herkömmliche CNC-Drehmaschinen haben Schwierigkeiten bei der Bearbeitung langer, dünner Wellen, da die Durchbiegung mit zunehmendem Längen-zu-Durchmesser-Verhältnis (L/D-Verhältnis) von über 4:1 zunimmt. Dank ihres einzigartigen Mechanismus mit einer Führungsbuchse können Swiss-Drehmaschinen das Material so stützen, dass das Werkstück unmittelbar neben dem Schneidwerkzeug nicht durchbiegt.
Zu den Vorteilen gehören:
Unterstützung für L/D-Verhältnisse bis zu 20:1 ohne Lünetten
Gleichzeitige angetriebene Werkzeuge für Fräsen, Querbohren und Gewindewirbeln
Gegenspindel-Transfer für die vollständige Fertigstellung des Teils in einem Zyklus
Thermisch stabiler Betrieb – Kühlmittel fließt durch die Führungsbuchse
Für CNC-gedrehte Achsen oder die Bearbeitung von Wellen auf CNC-Drehmaschinen reduziert die Swiss-Bearbeitungsautomation Handhabungsfehler und verbessert die Konzentrizität zwischen gedrehten Durchmessern.
Ingenieure, die Wellen mit Mikron-Toleranzen anfordern, verlangen in der Regel drei Kontrollebenen:
1. Durchmessertoleranz - Swiss-Drehen kann konstant folgende Toleranzen einhalten: ±0,0002 Zoll (±5 µm). Mit kompensierten Werkzeugbahnen und temperaturgeregeltem Kühlmittel kann Falcon bei maschinell bearbeiteten Teilen mit kleinem Durchmesser von weniger als ½ Zoll (12 mm) ±0,0001 Zoll (±2,5 µm) erreichen.
2. Formtoleranz - Rundheit (z. B. Maßgenauigkeit um die Mittellinie) und Zylindrizität (d. h. Messung des Grads von Konizität und Geradheit in Kombination) kontrollieren Vibrationen. Beispielsweise begrenzen Swiss-Führungsbuchsenlager den Rundheitsfehler auf weniger als ≈ 0,00012 Zoll (3 µm). Die Zylindrizität wird über eine Länge von 4 Zoll innerhalb von 0,0002 Zoll gehalten.
3. Rundlauf - Die Gesamt-Rundlaufabweichung (TIR) ist das Maß für die Oberflächenabweichung in Form von Rotationsrundlauf. Für hochpräzise Antriebswellen garantieren wir, dass die radiale Gesamt-Rundlaufabweichung (TIR) kleiner oder gleich ±0,0002 Zoll (±5 µm) zwischen zwei beliebigen Durchmessern ist.
Hinweis für Ingenieure: Geben Sie bei der Spezifikation des Rundlaufs immer funktionale Bezugsflächen (z. B. Lagerzapfen) anstelle von beliebigen Merkmalen an.
Die Materialwahl beeinflusst die Zerspanbarkeit, das Ansprechverhalten auf die Wärmebehandlung und die endgültige Leistung. Nachfolgend finden Sie bewährte Optionen für kundenspezifische CNC-Wellen:
| Materialfamilie | Legierungsbeispiele | Swiss-Zerspanbarkeit | Typische Härte | Wichtige Anwendungen |

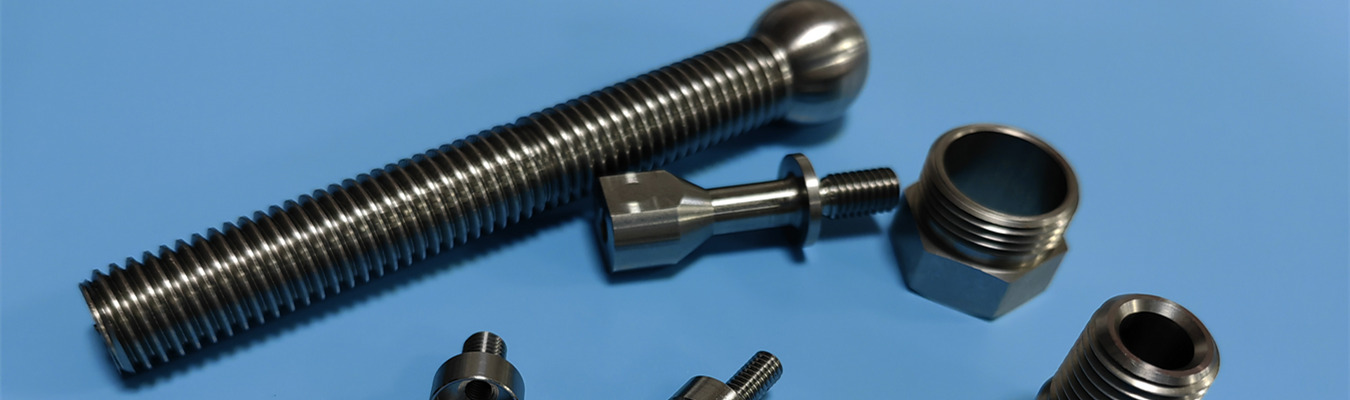

| Edelstahl | 303, 304, 316, 17-4 PH | Gut – Hervorragend | 20–45 HRC | Medizintechnik, Schifffahrt, Lebensmittelindustrie |
| Titan | Grade 2, Grade 5 (6Al-4V) | Mäßig (erfordert scharfe Werkzeuge) | 30–41 HRC | Luft- und Raumfahrt, Chirurgie, Rennsport |
| Messing | C360, C464 | Hervorragend | 80–90 HRB | Ventilwellen, elektronische Komponenten |
| Aluminium | 6061, 7075 | Hervorragend | 60–95 HRB | Robotik, Drohnenachsen |
| Gehärteter Stahl | 4140, 4340, 52100 (vor der Wärmebehandlung) | Mäßig – Gut | 45–62 HRC | Schwere Antriebswellen |
| Kohlenstoffstahl | 12L14, 1144, 1045 | Hervorragend – Gut | 15–25 HRC | Allgemeine Industrie Wellen |
