Vollständiger Leitfaden zur Schweizer CNC-Bearbeitung

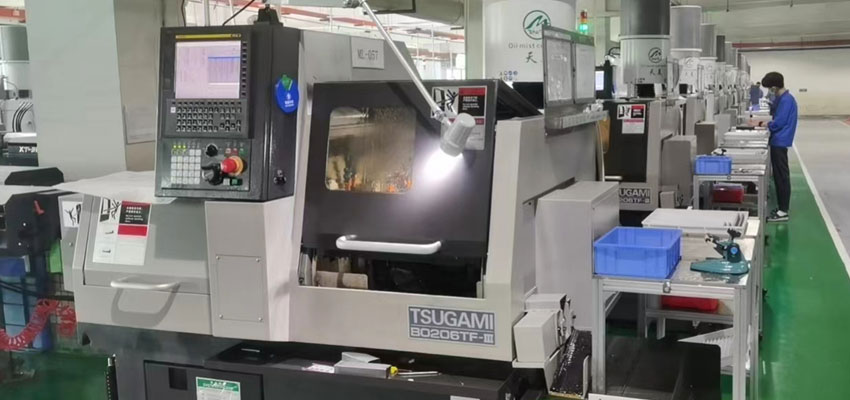

A. Kurzer Überblick über die Schweizer CNC-Bearbeitung:

Die Schweizer CNC-Bearbeitung, auch bekannt als Swiss Turning oder Swiss Screw Machining, ist eine spezialisierte Form der Präzisionsbearbeitung, die sich besonders für die Herstellung kleiner, komplexer und hochpräziser Teile eignet. Der Name des Verfahrens leitet sich von Schweizer Uhrmachern ab, die diese Technologie ursprünglich entwickelten und zur Fertigung komplizierter Uhrkomponenten einsetzten.

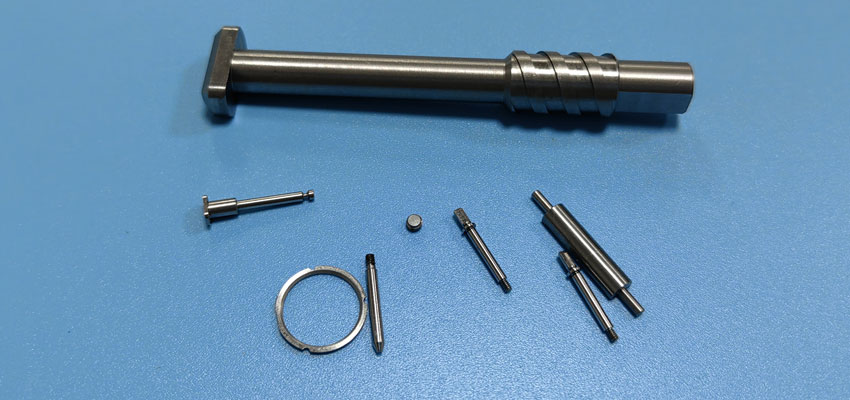

Zu den Hauptmerkmalen der Schweizer CNC-Bearbeitung gehören:

1. Gleitende Spindelkonstruktion: Bei Schweizer CNC-Maschinen wird das Werkstück in einer Spannzange gehalten und das Bearbeitungswerkzeug auf einer gleitenden Spindel montiert. Diese Konstruktion ermöglicht die präzise und effiziente Bearbeitung langer, schlanker Teile.

2. Führungsbuchse: Schweizer Maschinen verwenden häufig eine Führungsbuchse, die das Werkstück während der Bearbeitung stützt. Dies ist besonders vorteilhaft für die Bearbeitung langer, schlanker Teile mit hohen Aspektverhältnissen.

3. Simultanbearbeitung: Schweizer CNC-Maschinen können mehrere Bearbeitungsvorgänge gleichzeitig durchführen, darunter Drehen, Fräsen, Bohren und Gewindeschneiden. Diese Fähigkeit reduziert die Zykluszeiten und steigert die Effizienz.

4. Hohe Präzision: Die Schweizer CNC-Bearbeitung ist für ihr hohes Maß an Präzision bekannt und ermöglicht die Herstellung vonSwiss Screw Machine Partsmit engen Toleranzen und komplexen Geometrien.

5. Automatische Stangenzuführung: Schweizer Maschinen sind mit automatischen Stangenvorschüben ausgestattet, die eine kontinuierliche Bearbeitung langer Rohmaterialstangen ermöglichen und so Ausfallzeiten für Materialnachladungen minimieren.

6. Vielseitigkeit: Obwohl ursprünglich für die Uhrenherstellung entwickelt, findet die Schweizer CNC-Bearbeitung heute in verschiedenen Branchen Anwendung, darunter Medizin, Luft- und Raumfahrt, Elektronik und Automobilindustrie.

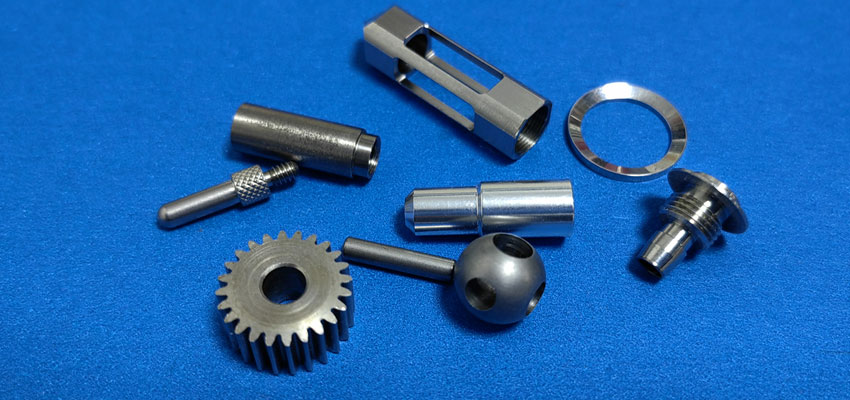

B. Bedeutung der Schweizer CNC-Bearbeitung in verschiedenen Branchen:

1. Medizinische Industrie:

Die Schweizer CNC-Bearbeitung wird häufig für die Herstellung kleiner, hochpräziser medizinischer Komponenten wie chirurgischer Instrumente, Zahnimplantate und orthopädischer Implantate eingesetzt.

2. Luft- und Raumfahrtindustrie:

Die Luft- und Raumfahrtbranche profitiert von der Schweizer CNC-Bearbeitung bei der Fertigung komplexer und leichter Komponenten wie Luft- und Raumfahrtverbinder, Befestigungselemente und kritischer Teile für die Avionik.

3. Elektronikindustrie:

In der Elektronikindustrie wird die Schweizer CNC-Bearbeitung zur Herstellung von Miniaturkomponenten für elektronische Geräte, Steckverbinder und anderen Präzisionsteilen für die Unterhaltungselektronik eingesetzt.

4. Automobilindustrie:

Die Schweizer CNC-Bearbeitung wird für die Herstellung kleiner, komplizierter Automobilkomponenten wie Kraftstoffeinspritzdüsen, Sensoraufnahmen und Präzisionszahnräder eingesetzt.

5. Uhren- und Schmuckherstellung:

Die Technik hat ihren Ursprung in der Uhrmacherei, und die Schweizer CNC-Bearbeitung spielt weiterhin eine entscheidende Rolle bei der Herstellung komplizierter Uhrkomponenten und Präzisionsteile für die Schmuckindustrie.

6. Allgemeine Fertigung:

Die Schweizer CNC-Bearbeitung wird für ihre Fähigkeit geschätzt, hochpräzise Kleinteile effizient in einer Vielzahl von Branchen zu produzieren, was sie zu einer vielseitigen Lösung für verschiedene Fertigungsanforderungen macht.

Zusammenfassend ist die Schweizer CNC-Bearbeitung ein spezialisierter und hochpräziser Fertigungsprozess, der in vielen Branchen Anwendung findet, in denen kleine, komplizierte und toleranzgenaue Komponenten benötigt werden. Ihre Effizienz, Präzision und Fähigkeit, komplexe Geometrien zu bewältigen, machen sie zu einer wertvollen Technologie in der modernen Fertigung.

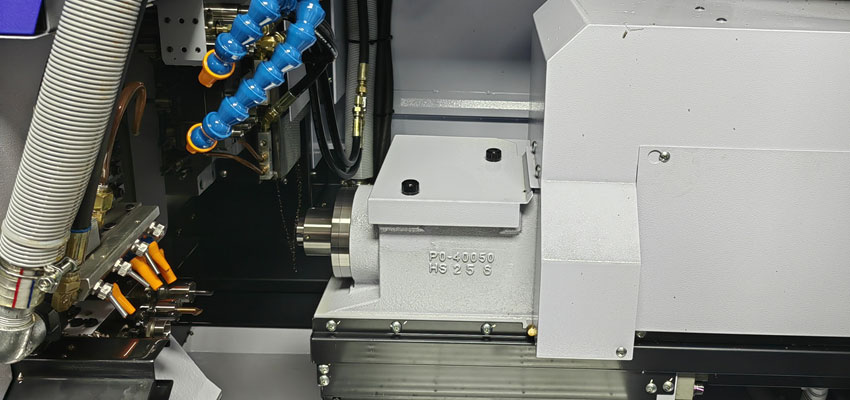

Schweizer CNC-Maschinen, auch bekannt als Schweizer Drehautomaten oder Schweizer Drehmaschinen, arbeiten nach einem einzigartigen Design, das die präzise und effiziente Bearbeitung kleiner, komplexer und hochpräziser Teile ermöglicht. Hier ist ein Überblick über die Funktionsweise von Schweizer Maschinen:

1. Schiebespindelstock-Design:

Schweizer Maschinen verfügen über ein Schiebespindelstock-Design. Das Werkstück wird in einem Spannzangenfutter gehalten und auf einem Spindelstock montiert, der entlang der Z-Achse (Längsbewegung) gleiten kann. Dieses Design ist entscheidend für die Bearbeitung langer, schlanker Teile mit hoher Präzision.

2. Führungsbuchse:

Viele Schweizer Maschinen verwenden eine Führungsbuchse in der Nähe des Werkzeugbereichs. Die Führungsbuchse stützt das Werkstück, insbesondere bei langen und schlanken Teilen. Sie minimiert Durchbiegungen und gewährleistet eine präzise Bearbeitung.

3. Automatische Stangenzuführung:

Schweizer CNC-Maschinen sind mit automatischen Stangenvorschubeinrichtungen ausgestattet. Rohmaterial, meist in Form einer langen Stange, wird in die Maschine geladen. Der automatische Stangenvorschub führt das Material kontinuierlich in die Maschine ein, was eine unterbrechungsfreie Bearbeitung ermöglicht.

4. Werkzeugbestückung:

Schweizer Maschinen verfügen über eine Werkzeugbestückung, die verschiedene Schneidwerkzeuge und Zusatzgeräte umfasst. Diese Werkzeuge sind auf Werkzeugschlitten montiert, was die gleichzeitige Bearbeitung des Werkstücks mit mehreren Werkzeugen ermöglicht.

5. Gleichzeitige Bearbeitung:

Eines der Hauptmerkmale von Schweizer Maschinen ist ihre Fähigkeit, mehrere Bearbeitungsvorgänge gleichzeitig durchzuführen. Die Kombination aus Schiebespindelstock und Führungsbuchse sowie der Einsatz mehrerer Werkzeuge erlauben es, Vorgänge wie Drehen, Fräsen, Bohren und Gewindeschneiden parallel auszuführen.

6. Z-Achsen-Bewegung:

Der Schiebespindelstock bewegt sich entlang der Z-Achse, wodurch die Länge des Werkstücks bearbeitet werden kann. Diese Bewegung zusammen mit der Rotation des Werkstücks ermöglicht Drehvorgänge.

7. Werkzeugbewegung:

Die Werkzeuge sind auf Werkzeugschlitten montiert, die sich entlang der X-Achse (Radialbewegung) und Y-Achse (Axialbewegung) bewegen. Diese Bewegung zusammen mit der Rotation des Werkstücks ermöglicht es den Werkzeugen, das Werkstück zu formen und zu bearbeiten.

8. Materialabtrag:

Während das Werkstück rotiert und sich die Werkzeuge in mehreren Achsen bewegen, wird Material vom Werkstück abgetragen, um die gewünschte Form, Merkmale und Abmessungen zu erzeugen. Die Kombination aus präzisen Bewegungen und Werkzeugen ermöglicht eine hochgenaue Bearbeitung.

9. Qualitätskontrolle:

Schweizer Maschinen sind oft mit Sensoren und Überwachungssystemen zur Qualitätskontrolle ausgestattet. Diese Systeme können Abmessungen, Werkzeugverschleiß und andere Faktoren in Echtzeit überprüfen, um die geforderte Präzision zu gewährleisten.

10. Fertigteil:

Nach Abschluss des Bearbeitungsprozesses wird das fertige Teil aus der Maschine ausgestoßen. Das kontinuierliche Stangenvorschubsystem ermöglicht die sequenzielle Bearbeitung mehrerer Teile.

11. Materialoptimierung:

Schweizer Maschinen sind darauf ausgelegt, Materialabfall zu minimieren. Durch die Verwendung einer kontinuierlichen Stange aus Rohmaterial wird der zusätzliche Materialhandling reduziert und die Abfallvermeidung optimiert.

Schweizer CNC-Maschinen sind hochspezialisiert und effizient für die Herstellung komplexer und kleiner Bauteile mit engen Toleranzen. Ihr Design und ihre Fähigkeiten machen sie besonders geeignet für Branchen wie Medizintechnik, Luft- und Raumfahrt, Elektronik und Automobilindustrie, in denen hohe Präzision entscheidend ist.

Swiss-Maschinenbearbeitung und traditionelle Maschinenbearbeitung stellen zwei unterschiedliche Ansätze der Präzisionsbearbeitung dar, jeder mit seinen eigenen Vorteilen und Anwendungen. Hier ist ein Vergleich zwischen Swiss-Maschinenbearbeitung und traditioneller Maschinenbearbeitung:

Swiss-Maschinenbearbeitung:

1. Design und Struktur: Swiss-Maschinen sind speziell für die Herstellung kleiner, komplexer und hochpräziser Teile ausgelegt, insbesondere solcher mit langen, schlanken Geometrien.

2. Gleitspindelkopf: Swiss-Maschinen verfügen über ein Gleitspindelkopf-Design, das eine präzise Bearbeitung des Werkstücks ermöglicht.

3. Materialzuführung: Automatische Stangenzuführung: Die Swiss-Maschinenbearbeitung beinhaltet oft den Einsatz automatischer Stangenzuführer, die eine kontinuierliche Bearbeitung langer Rohmaterialstangen ermöglichen. Dies minimiert Materialabfall und reduziert Ausfallzeiten für das Nachladen.

4. Werkzeugausrüstung und gleichzeitige Bearbeitung: Mehrere Werkzeuge: Swiss-Maschinen können mehrere Werkzeuge gleichzeitig verwenden und gleichzeitig Operationen wie Drehen, Fräsen, Bohren und Gewindeschneiden durchführen.

5. Führungsbuchse: Das Vorhandensein einer Führungsbuchse hilft, das Werkstück zu stützen und Durchbiegungen während der Bearbeitung zu minimieren.

6. Effizienz und Präzision: Swiss-Maschinen sind für ihre hohe Präzision und Genauigkeit bekannt. Das kontinuierliche Stangenzuführungssystem und die gleichzeitige Bearbeitung tragen zu einer hohen Effizienz bei.

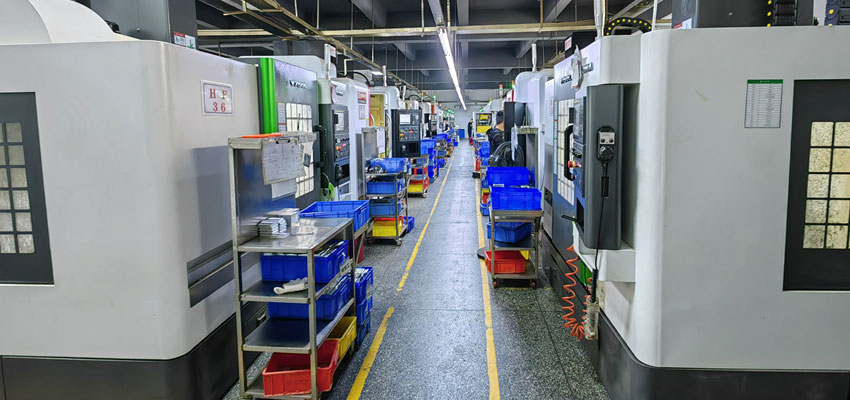

Traditionelle Maschinenbearbeitung:

1. Vielseitigkeit und allgemeine Anwendungen: Traditionelle Bearbeitungsmethoden wie Fräsen und Drehen sind vielseitig und können eine breite Palette von Teilegrößen und -formen verarbeiten. Geeignet für kleine und große Teile, mit Anwendungen in verschiedenen Branchen.

2. Werkzeugeinrichtung und -wechsel: Werkzeugwechsel können das Anhalten des Bearbeitungsprozesses erfordern, was im Vergleich zur Swiss-Maschinenbearbeitung zu erhöhten Ausfallzeiten führt. Die Werkzeugeinrichtung kann manuelle Anpassungen und Wechsel beinhalten.

3. Materialhandhabung: Chargenverarbeitung: Traditionelle Maschinenbearbeitung wird oft für die Chargenverarbeitung verwendet, bei der mehrere Teile in einem einzigen Aufbau bearbeitet werden.

4. Materialhandhabung: Die Materialhandhabung kann im Vergleich zur kontinuierlichen Stangenzuführung bei der Swiss-Maschinenbearbeitung mehr manuelle Eingriffe erfordern.

5. Komplexität der Operationen: Sequenzielle Operationen: Traditionelle Maschinenbearbeitung kann sequenzielle Operationen beinhalten, bei denen verschiedene Maschinen oder Aufbauten für Drehen, Fräsen und andere Prozesse verwendet werden.

6. Umgang mit Komplexität: Während traditionelle Maschinenbearbeitung komplexe Teile verarbeiten kann, kann sie für komplizierte Merkmale mehr Aufbauwechsel erfordern.

7. Teilegröße: Geeignet für kleine und große Teile, abhängig von der Art der Maschine und der verwendeten Methode.

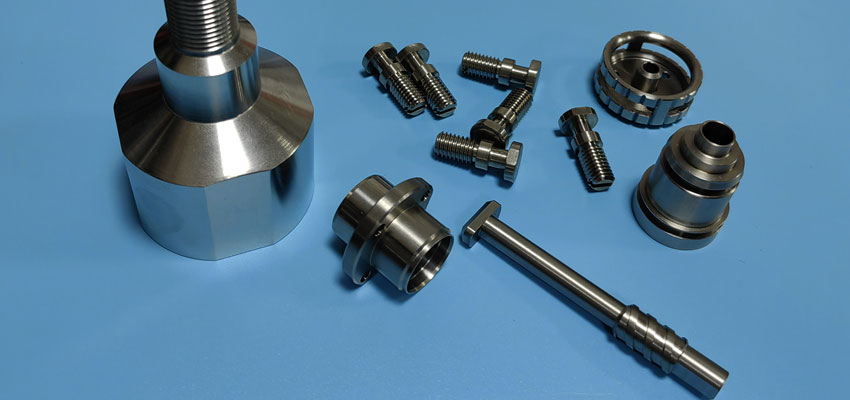

Überlegungen zur Wahl zwischen Swiss-Maschinenbearbeitung und traditioneller Maschinenbearbeitung:

Teilekomplexität: Für kleine, komplizierte Teile mit engen Toleranzen ist die Swiss-Maschinenbearbeitung möglicherweise besser geeignet. Die traditionelle Maschinenbearbeitung ist vielseitig und kann eine breitere Palette von Teilekomplexitäten verarbeiten.

A. Material und Volumen: Swiss-Maschinenbearbeitung wird oft für die Serienproduktion kleiner Teile bevorzugt. Traditionelle Maschinenbearbeitung ist sowohl für die Produktion kleiner als auch großer Stückzahlen geeignet, insbesondere für größere Teile.

B. Rüstzeit und Effizienz: Swiss-Maschinenbearbeitung zeichnet sich durch kurze Rüstzeiten und hohe Effizienz bei der kontinuierlichen Produktion aus. Traditionelle Maschinenbearbeitung kann längere Rüstzeiten und mehr manuelle Eingriffe erfordern.

C. Werkzeugwechsel: Die Swiss-Maschinenbearbeitung ermöglicht die gleichzeitige Verwendung mehrerer Werkzeuge, wodurch häufige Werkzeugwechsel weniger erforderlich sind. Traditionelle Maschinenbearbeitung kann mehr Werkzeugwechsel und Anpassungen erfordern.

Zusammenfassend hängt die Wahl zwischen Swiss-Maschinenbearbeitung und traditioneller Maschinenbearbeitung von Faktoren wie Teilegröße, Komplexität, Volumen und den spezifischen Anforderungen der Anwendung ab. Jeder Ansatz hat seine Stärken, und die Entscheidung sollte auf den einzigartigen Merkmalen des jeweiligen Projekts basieren.

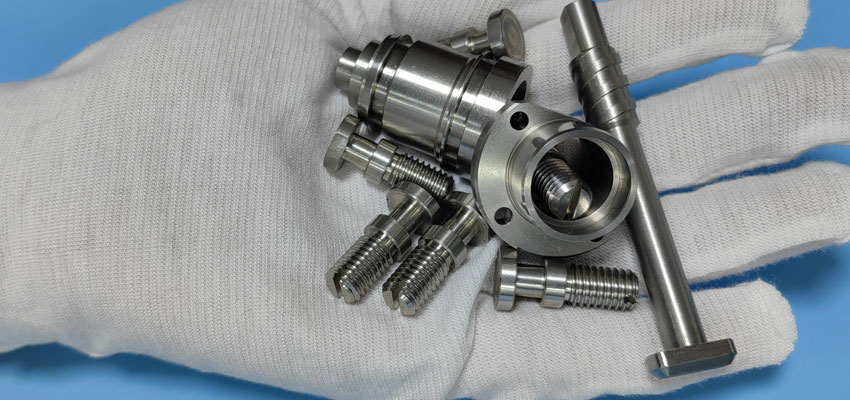

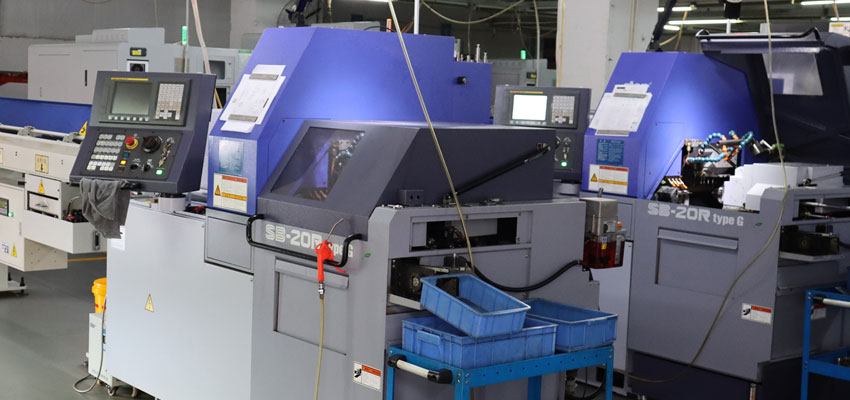

Die Schweizer Präzisionsbearbeitung bietet mehrere Vorteile, insbesondere bei der Herstellung kleiner, komplexer und hochpräziser Teile. Hier sind einige wesentliche Vorteile der Schweizer Präzisionsbearbeitung:

1. Hohe Präzision und Genauigkeit:

Im Zentrum der Swiss Precision Machining steht ein unerschütterliches Engagement für höchste Präzision und Genauigkeit. Die simultanen Bearbeitungsmöglichkeiten, die durch einen gleitenden Spindelstock und eine Führungsbuchse erreicht werden, stellen sicher, dass jede Komponente mit akribischer Liebe zum Detail gefertigt wird. Enge Toleranzen werden zum Markenzeichen, was Swiss Precision Machining zur bevorzugten Wahl für Branchen macht, die höchste Präzision verlangen, wie etwa Medizintechnik und Luft- und Raumfahrt.

2. Erhöhte Effizienz und Produktivität:

Swiss Precision Machining geht über Präzision hinaus; es definiert Effizienz und Produktivität neu. Der gleichzeitige Betrieb ermöglicht die nahtlose und schnelle Produktion komplexer Komponenten. Mit verkürzten Rüstzeiten und minimalen Werkzeugwechseln stellt Falcon CNC Swiss sicher, dass Ihre Projekte zügig von der Konzeption bis zur Fertigstellung voranschreiten, wodurch die Gesamteffizienz gesteigert und die Produktivität erhöht wird.

3. Kosteneffizienz der Schweizer CNC-Bearbeitung:

Präzision muss nicht mit einem hohen Preis verbunden sein. Die von Falcon CNC Swiss angebotene Swiss Precision Machining ist von Natur aus kosteneffizient. Die optimierten Prozesse, der reduzierte Materialabfall und die effizienten Produktionszyklen tragen zu einer kosteneffektiven Lösung für Ihre Fertigungsanforderungen bei. Die bei jeder Komponente erreichte Präzision stellt sicher, dass die Qualität nicht beeinträchtigt wird, was sie zu einer soliden Investition für Projekte jeder Größenordnung macht.

Zusammenfassend bietet die Schweizer Präzisionsbearbeitung eine Kombination aus hoher Präzision, Effizienz und Vielseitigkeit, was sie zu einer bevorzugten Methode für Branchen macht, die die Herstellung kleiner, komplexer und hochgenauer Teile erfordern. Die Vorteile tragen zu reduzierten Produktionskosten, verbesserter Qualität und einer kürzeren Markteinführungszeit für viele Anwendungen bei.

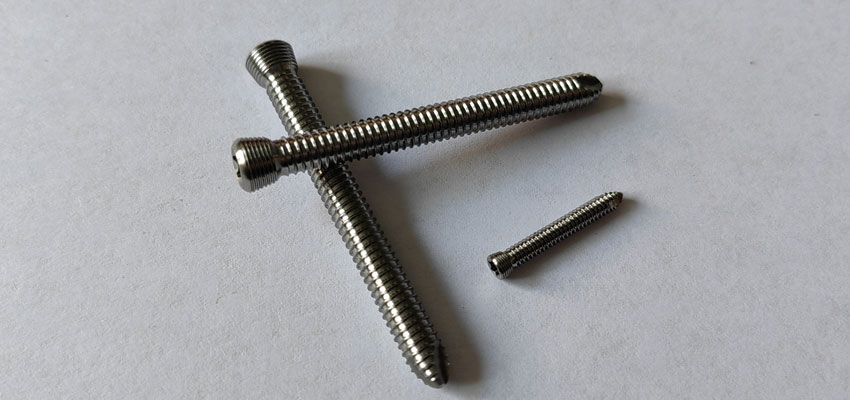

A. Verwendung der Schweizer CNC-Bearbeitung in der Medizinbranche:

1. Chirurgische Instrumente:Die Schweizer CNC-Bearbeitung wird umfassend bei der Herstellung hochpräziser chirurgischer Instrumente eingesetzt, darunter Skalpelle, Pinzetten und Scheren.

2. Zahnimplantate:Die Technologie wird bei der Fertigung komplexer Zahnimplantate und Komponenten für verschiedene zahnmedizinische Anwendungen eingesetzt.

3. Orthopädische Geräte:Schweizer CNC-gefertigte Teile spielen eine entscheidende Rolle bei der Herstellung orthopädischer Geräte wie Knochenschrauben, Platten und Gelenkimplantaten.

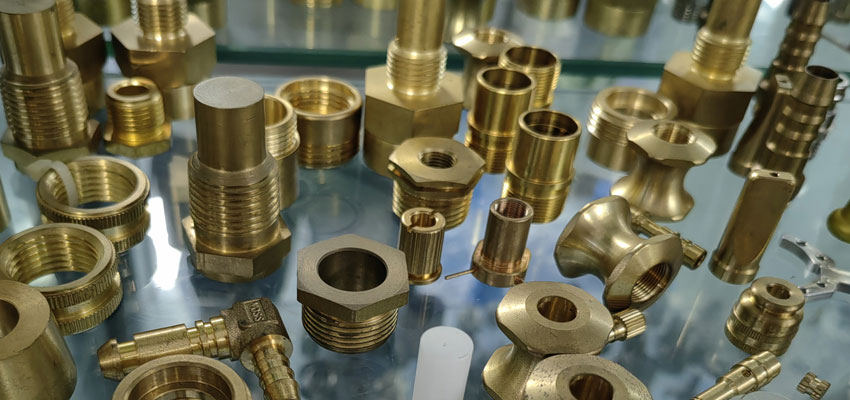

B. Rolle der Schweizer CNC-Bearbeitung in der Luft- und Raumfahrtindustrie:

1. Flugzeugkomponenten:Die Schweizer CNC-Bearbeitung wird bei der Herstellung kritischer Luft- und Raumfahrtkomponenten wie Steckverbinder, Fittings und Befestigungselemente eingesetzt.

2. Avionikteile:Hochpräzise Teile für Avioniksysteme, wie Sensorgehäuse, Steckverbinder und elektronische Komponenten, werden mittels Schweizer CNC-Bearbeitung hergestellt.

3. Leichtbaustrukturen:Die Schweizer CNC-Bearbeitung eignet sich zur Herstellung leichter und komplexer Strukturen für Luft- und Raumfahrtanwendungen, was zur Treibstoffeffizienz beiträgt.

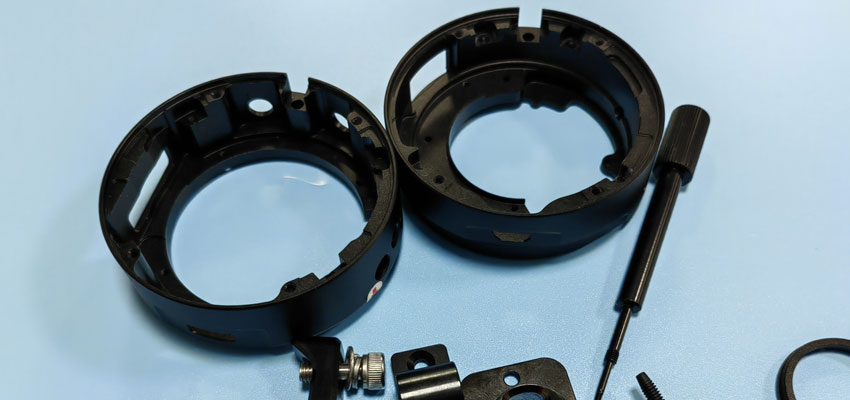

C. Weitere Branchen, in denen Schweizer CNC-Bearbeitung angewendet wird:

1. Elektronikindustrie:Herstellung von Miniaturkomponenten für elektronische Geräte, darunter Steckverbinder, Buchsen und Sensorgehäuse. Schweizer CNC-gefertigte Teile sind entscheidend für die Miniaturisierung und Präzision, die in elektronischen Anwendungen erforderlich sind.

2. Automobilindustrie:Fertigung kleiner, hochpräziser Automobilkomponenten wie Kraftstoffeinspritzdüsen, Steckverbinder und Sensorkomponenten. Die Schweizer CNC-Bearbeitung wird zur Herstellung komplexer Teile eingesetzt, die zur Gesamtleistung und Zuverlässigkeit von Fahrzeugen beitragen.

3. Uhrmacherei und Schmuck:Die Schweizer CNC-Bearbeitung hat ihren Ursprung in der Uhrmacherei und spielt weiterhin eine wichtige Rolle bei der Herstellung komplizierter Uhrwerkteile. Teile für hochwertigen Schmuck, bei denen Präzision und feine Details unerlässlich sind, werden häufig mittels Schweizer CNC-Bearbeitung hergestellt.

4. Unterhaltungselektronik:Herstellung von Komponenten für Smartphones, Tablets und andere Unterhaltungselektronik. Die Schweizer CNC-Bearbeitung wird zur Erstellung präziser und komplexer Teile eingesetzt, die zur Funktionalität und Ästhetik von Unterhaltungselektronik beitragen.

5. Optische Industrie:Fertigung präziser optischer Komponenten, darunter Linsen, Prismen und Spiegel. Schweizer CNC-gefertigte Teile sind entscheidend, um die hohe optische Qualität zu erreichen, die in verschiedenen optischen Instrumenten erforderlich ist.

Die Vielseitigkeit und Präzision der Schweizer CNC-Bearbeitung machen sie zu einer wertvollen Technologie in Branchen, die komplizierte und hochtolerierte Teile erfordern. Ihre Fähigkeit, eine Vielzahl von Materialien zu verarbeiten und kleine Teile effizient herzustellen, positioniert sie als entscheidenden Fertigungsprozess in modernen industriellen Anwendungen.

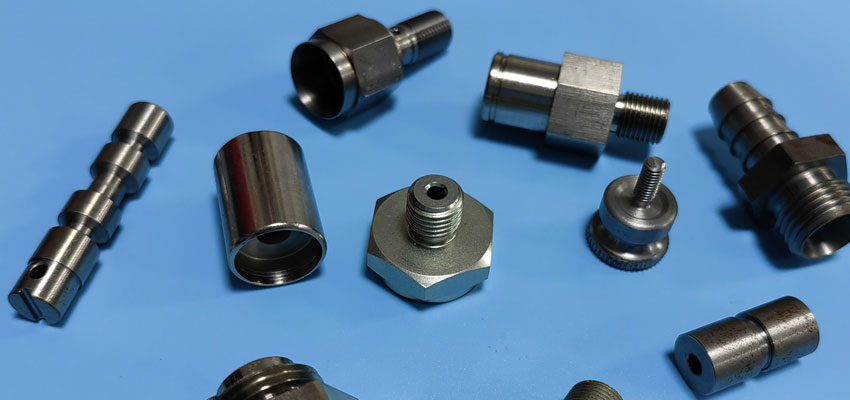

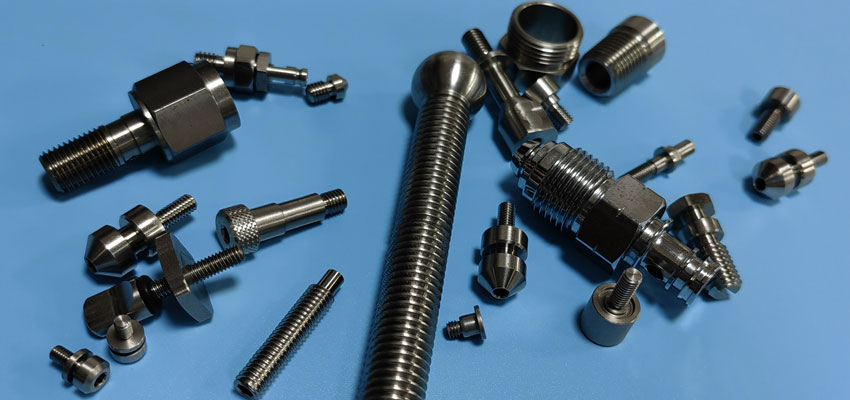

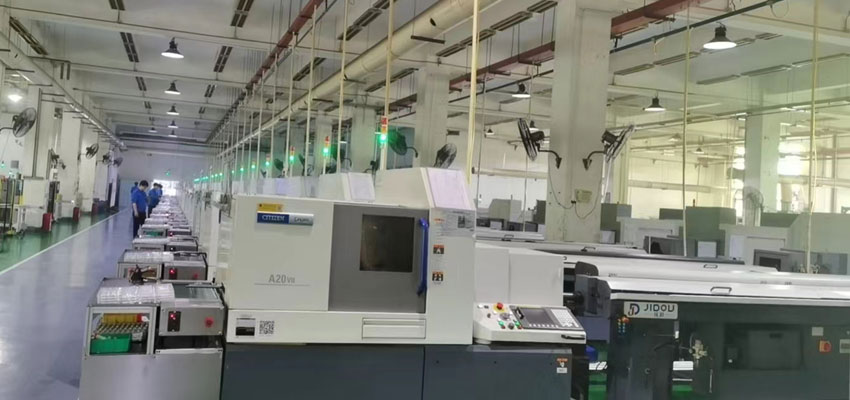

Willkommen bei Falcon CNC Swiss, wo Präzision auf Innovation im Bereich der Swiss-CNC-Bearbeitung trifft. Während Sie Ihre Bearbeitungsreise beginnen, präsentieren wir Ihnen wertvolle Einblicke zur Optimierung Ihrer Konstruktionen für optimale Ergebnisse. Entdecken Sie unsere „5 Design-Tipps für die Swiss-CNC-Bearbeitung“, um einen reibungslosen und effizienten Fertigungsprozess zu gewährleisten.

1. Präzision in der Klarheit:

Beginnen Sie mit Genauigkeit und Klarheit in Ihren Zeichnungen. Lesbare und präzise Zeichnungen sind von größter Bedeutung, damit unsere Bediener Ihre Komponenten schnell erfassen und bearbeiten können. Fügen Sie umfassende Informationen wie Abmessungen, Toleranzen sowie Material- und Oberflächenspezifikationen hinzu, um einen optimierten Bearbeitungsprozess zu gewährleisten.

2. Standardisierte Bohrungsgrößen für Effizienz:

Optimieren Sie die Effizienz, indem Sie standardisierte Bohrungsgrößen in Ihre Konstruktionen integrieren. Extrem kleine oder tiefe Bohrungen können die Bearbeitung erschweren und zu höheren Kosten führen. Die Verwendung standardisierter Bohrungsgrößen, wann immer möglich, gewährleistet einen reibungsloseren und kostengünstigeren Bearbeitungsprozess.

3. Glatte Ecken, glatter Prozess:

Vermeiden Sie Herausforderungen, indem Sie scharfe Ecken in Ihren Konstruktionen vermeiden. Ob auf einer herkömmlichen CNC-Drehmaschine oder einer Swiss-Maschine, abgerundete Ecken sind vorzuziehen. Dieser Konstruktionsansatz minimiert Schwierigkeiten im Zusammenhang mit runden Bohrern und verringert die Notwendigkeit teurer Verfahren wie Funkenerosion. Halten Sie einen geeigneten Eckenradius ein, um Rattern und vorzeitigen Werkzeugverschleiß zu vermeiden.

4. Enge Toleranzen wo nötig:

Der strategische Einsatz von Toleranzen ist der Schlüssel zu einer kostengünstigen Bearbeitung. Weisen Sie enge Toleranzen nur dort zu, wo sie unbedingt erforderlich sind, da unnötig strenge Toleranzen die Bearbeitungszeit und die Gesamtkosten der Teile in die Höhe treiben können. Eine durchdachte Toleranzanwendung gewährleistet Präzision dort, wo sie am wichtigsten ist.

5. Achtsame Wandstärke:

Priorisieren Sie die Wandstärke in Ihren Konstruktionen. Obwohl Swiss-Maschinen dünnere Wände verarbeiten können, ist es ratsam, Teile mit übermäßig dünnen Wänden zu vermeiden. Dünnere Wände können zu Herausforderungen wie Rattern führen, was zu weniger präzisen Teilen mit geringerer Oberflächenqualität führt. Bei Kunststoffteilen können dünne Wände zu Problemen wie Verzug und Erweichung beitragen.

Bei Falcon CNC Swiss ermöglichen wir Ihnen, den Gipfel der Präzision in der Swiss-CNC-Bearbeitung zu erreichen. Setzen Sie diese Konstruktionstipps um, um Ihre Projekte zu verbessern und eine reibungslose Zusammenarbeit mit unseren hochmodernen Bearbeitungsdienstleistungen zu gewährleisten. Bei Fragen oder für persönliche Beratung zu unseren Dienstleistungen zögern Sie nicht, unser Expertenteam zu kontaktieren.
