Ein ausgerissener Gewindegang kann ein Produktionsband stoppen oder ein medizinisches Gerät gefährden. Für Ingenieure, die kundenspezifische CNC-gedrehte Einsätze beschaffen, liegt der Unterschied zwischen einer zuverlässigen Baugruppe und einem Feldausfall in der engen Toleranzkontrolle von Außen-/Innendurchmesser, der korrekten Materialpaarung und der präzisen Montage. Bei Falcon CNC Swiss fertigen wir präzisionsgedrehte Einsätze und hochtolerante Gewindeeinsätze für Branchen von Robotik bis Verteidigung. Dieser Leitfaden erklärt, wie Sie kundenspezifisch bearbeitete Verbindungselemente auswählen, fertigen und prüfen, die Vibration, Korrosion und extremen Belastungen standhalten.
Im Maschinenbau ist ein Einsatz ein mit oder ohne Gewinde versehenes Bauteil, das in ein weicheres oder schwächeres Grundmaterial eingebaut wird, um einen dauerhaften, verschleißfesten Befestigungspunkt zu schaffen. Die Präzisionsbearbeitung von Einsätzen stellt Teile her, die:
Beschädigte Gewinde in Gussteilen oder Kunststoffen reparieren
Gewinde in weichen Metallen (Aluminium, Magnesium) verstärken
Spannkräfte gleichmäßig verteilen, um ein Ausreißen zu verhindern
Kontaktkorrosion und thermische Ausdehnungsunterschiede widerstehen
Im Gegensatz zu Standardbefestigungselementen ermöglicht die CNC-Einsatzproduktion kundenspezifische Durchmesser, Gewindesteigungen und Sicherungsmerkmale für sicherheitskritische Anwendungen. Entdecken Sie unsere umfassenden Schweizer Drehteile-Dienstleistungen für Einsatzmengen vom Prototyp bis zur Serienproduktion.
Die Wahl des richtigen Einsatztyps ist der erste Schritt zu fehlerfreien Baugruppen. Nachfolgend eine Klassifizierung basierend auf industriellen Einsatz-Fertigungsverfahren:
| Einsatztyp | Beschreibung | Am besten geeignet für | Typische Materialien |
| Spiralförmig gewickelt | Drahtgeformter, federartiger Einsatz | Reparatur beschädigter Gewinde, weiche Metalle | Edelstahl, Phosphorbronze |
| Massivbuchse | Dickwandig, vollständig bearbeitet | Hohe Auszugsfestigkeit, schwere Lasten | Edelstahl-Gewindeeinsätze, legierter Stahl |
| Selbstschneidend | Schneidkanten, die beim Einbau Gewinde formen | Kunststoffe, dünne Bleche | Gehärteter Stahl, Messing |
| Einpressen / gerändelt | Außenrändel für Presssitz | Elektronik, Druckgussgehäuse | Messing, Aluminium |
| Wärmeeinbringung / Ultraschall | Einschmelzen in Thermoplaste | Kunststoff-Gewindeeinsätze für Medizinprodukte | Messing, Edelstahl |
Für OEM-Präzisionseinsätze bietet Falcon CNC Swiss kundenspezifische Gewindeeinsätze, Mikro-Gewindeeinsätze und Präzisionsbohrungseinsätze mit ID-Toleranzen von bis zu ±0,0002 Zoll.
Hinweis: Wendeschneidplatten sind Schneidwerkzeugspitzen für Dreh- und Fräsmaschinen – anders als Gewindeeinsätze. Für die Gewindesicherung konzentrieren wir uns auf massive und spiralförmige Einsätze. Wenn Ihre Anwendung jedoch Wendeschneidplatten zur Bearbeitung erfordert, kann Falcon kundenspezifische Karbid- oder Keramik-Wendeschneidplatten über unsere CNC-Schweizer-Plattform herstellen. Bitte kontaktieren Sie unser Entwicklungsteam für Details.
Viele Ingenieure fragen: „Helicoil vs. Massiv-Einsatz – was ist besser?" Die Antwort hängt von Belastung und Umgebung ab.
| Merkmal | Helicoil (gewickelter Draht) | Massivbuchsen-Einsatz |
| Material | Edelstahldraht | Bearbeitetes Stangenmaterial (Stahl, Messing, Titan) |
| Montage | Erfordert Spezialgewindebohrer und Werkzeug | Wird eingeschraubt oder eingepresst |
| Festigkeit | Gut für Scherung; geringere Auszugsfestigkeit | Sehr hohe Auszugs- und Drehmomentfestigkeit |
| Gewindesicherung | Optionaler Klebestreifen | Kann mechanische Verriegelungen oder Klebstoff integrieren |
| Wiederverwendbarkeit | Nach dem Entfernen nicht empfohlen | Im Allgemeinen nicht wiederverwendbar |
| Am besten geeignet für | Aluminiumguss, Reparatursätze | Hohe Vibration, Schwermaschinen, Hochleistungs-CNC-Einsätze |

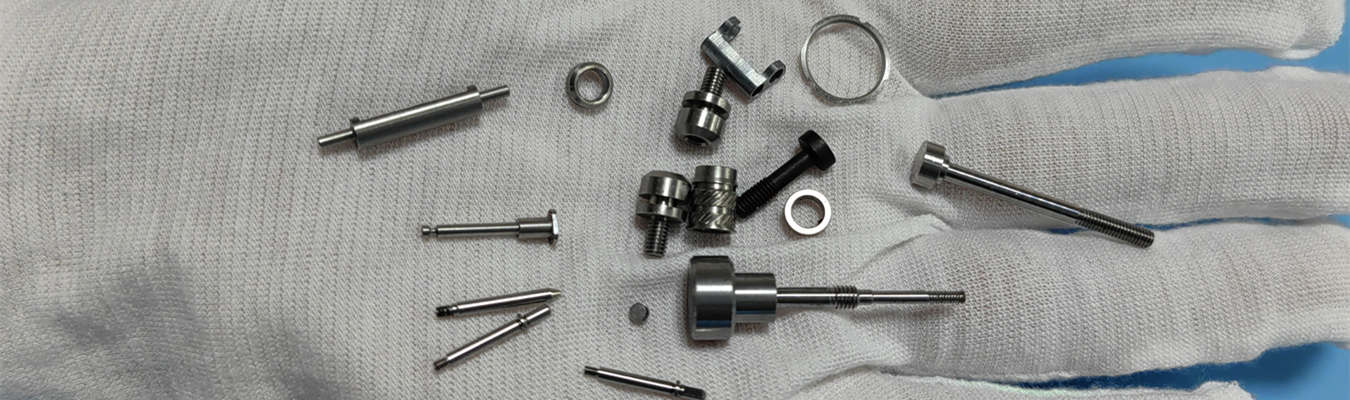

Für engtolerante Gewindeeinsätze in der Elektronik oder Automobilindustrie bieten massive bearbeitete Einsätze eine überlegene Zuverlässigkeit.
| Grundmaterial | Empfohlenes Einsatzmaterial | Risiko bei Fehlpaarung |
| Aluminium | Edelstahl, Messing, eloxierte CNC-Einsätze | Kontaktkorrosion mit Edelstahl (erfordert Isolierung) |
| Kunststoff (ABS, PC, PEEK) | Messing-Präzisionseinsätze, Kunststoff-Gewindeeinsätze | Rissbildung, wenn Einsatz zu groß oder scharfkantig |
| Stahl / Gusseisen | Legierter Stahl, Edelstahl | Kein großes Risiko, aber Messing vermeiden (zu weich) |
| Titan | Titan-Gewindeeinsätze oder Edelstahl | Kaltverschweißen mit gleichem Material; Trennmittel verwenden |
| Kupferlegierungen | Messing, Bronze | Elektrolytische Korrosion mit Aluminiumeinsätzen |
Für marine Gewindeeinsätze spezifizieren Sie Edelstahl 316 oder passivierte Präzisionseinsätze aus legiertem Stahl mit zusätzlicher Beschichtung.
Korrosionsbeständigkeit: Verwenden Sie verchromte Einsätze oder eloxierte CNC-Einsätze für Salzwasser- oder Chemikalienexposition.
Hohe Temperaturen (200 °C+): Titan-Gewindeeinsätze oder Inconel; Standard-Messing vermeiden.
Verschleißfestigkeit: Wärmebehandelte Gewindeeinsätze (gehärtet auf 40–45 HRC) überstehen Millionen von Zyklen.

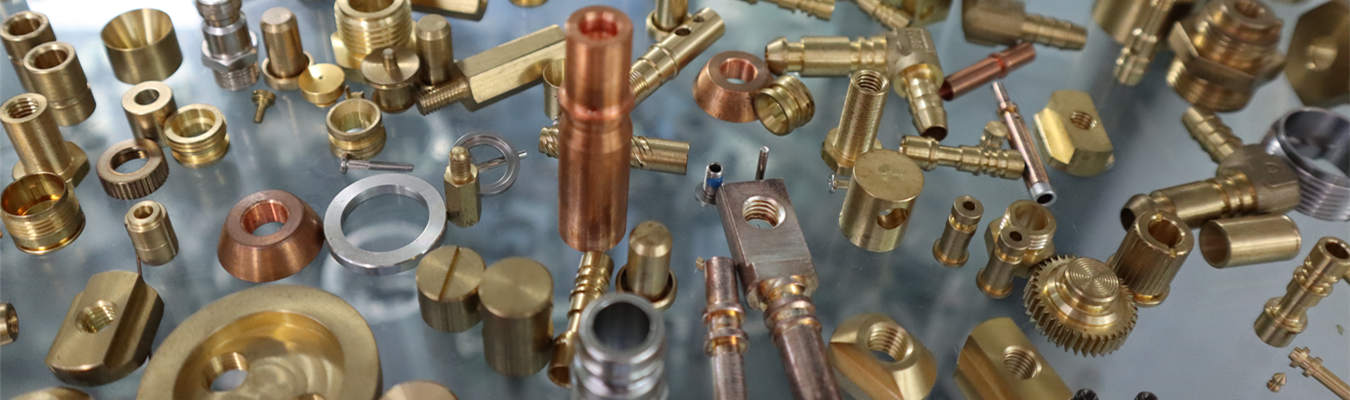

Falcon CNC Swiss fertigt Edelstahl-Gewindeeinsätze, Messing-Präzisionseinsätze, Aluminium-CNC-Einsätze und Titan-Gewindeeinsätze mit vollständiger Materialrückverfolgbarkeit.
Bei Mikro-Gewindeeinsätzen, die in der Elektronik oder Medizintechnik verwendet werden (M1,6 bis M4), führt konventionelles Drehen zu Abdrängung. Unsere Schweizer-Drehmaschinen mit Führungsbuchsen gewährleisten:
Außendurchmesser-Konzentrizität innerhalb von 0,0002 Zoll TIR
Innengewinde-Klasse 2B oder 3B (geprüft mit Grenzlehrdorn)
Längentoleranz ±0,001 Zoll für präzisionsgedrehte Einsätze bis zu einem Durchmesser von 0,8 mm
Als Lieferant von Gewindeeinsätzen in großen Mengen und CNC-Bearbeitungsbetrieb für Einsätze bieten wir:
| Dienstleistung | Details |
| Rapid-Prototyping-Einsätze | 1–50 Stück in 5–7 Arbeitstagen |
| Serienfertigung von CNC-Buchsen/Einsätzen | 500–50.000+ Stück |
| Gewindeeinsätze im Großhandel | Mengenrabatte bei Rahmenauft
