Da Elektronik immer kleiner, aber schneller wird, erzeugen sie zunehmend Wärme. Daher müssen ihre Gehäuse über einen guten Wärmeschutz verfügen und korrekt konstruiert sein, damit die Komponenten in das Gehäuse passen und eine einfache Herstellung der Verbindungen ermöglicht wird.
Die CNC-Bearbeitung wird zur Herstellung von Teilen für solche Elektronikgehäuse eingesetzt.
Im Gegensatz zum 3D-Druck oder Spritzguss, bei denen die Teile durch Design- und Bearbeitungseinschränkungen begrenzt sind, kann die CNC-Bearbeitung Teile mit extrem hohen Toleranzen herstellen. Aufgrund dieser Konstruktions-/Fertigungsmöglichkeiten können Komponenten elektronischer Geräte aus unterschiedlichen Materialien hergestellt werden, um in enge Räume zu passen.
Wenn Sie sich entscheiden, ob Sie einen Aluminium-Kühlkörper zur Abführung überschüssiger Wärme von einem Mikroprozessor herstellen, ein Gehäuse für eine PCB-Baugruppe zum Schutz empfindlicher elektronischer Komponenten bauen oder einen Steckverbinder herstellen möchten, der alle elektrischen Anforderungen erfüllt, bietet die CNC-Bearbeitung die richtige Lösung für die elektronische Fertigungsindustrie.
Dieser Leitfaden führt Sie durch die Materialien, Komponenten und Prozesse, die für die CNC-Bearbeitung von Elektronikgehäusen wichtig sind. Sie erfahren, wie Sie Leistung, Kosten und Stückzahl in Einklang bringen – und warum die Partnerschaft mit dem richtigen Präzisions-CNC-Bearbeitungsdienstleister den entscheidenden Unterschied ausmacht.
Um Ihr gewünschtes elektronisches Teil erfolgreich herzustellen, müssen Sie zunächst geeignete Materialien für Ihr Teil auswählen. Drei der am häufigsten verwendeten Materialien in der CNC-Elektronikbearbeitung sind:
Wenn es um die CNC-Bearbeitung von Kühlkörpern und Gehäusen geht, ist Aluminium die mit Abstand erste Wahl. Hier sind mehrere Gründe dafür:
Wärmeleitung: Aluminium kann Wärme von Chips ableiten und schnell verteilen.
Gewichtsreduzierung: Macht Ihr Gerät leichter.
Bearbeitungsfreundlichkeit: Keine Probleme bei der Bearbeitung komplexer Kühlrippengeometrien.
Korrosionsbeständig: Kein Risiko der Rostbildung.
Zu den Standard-Aluminiumlegierungen, die für die CNC-Bearbeitung verwendet werden können, gehören 6061 (Allzweck) und 6063 (besser geeignet für Eloxieren und komplexe Extrusionen). Für hochwertige, festigkeitsorientierte Anwendungen kann auch 7075 verwendet werden.
Elektronische Komponenten können durch CNC-Bearbeitung aus Kunststoff hergestellt werden, wenn elektrische Isolierung, geringes Gewicht und/oder Funktransparenz vom Material gefordert werden.
| Kunststoffmaterial | Am besten geeignet für | Schlüsseleigenschaft |
| ABS | Gehäuse, Verkleidungen | Zäh, schlagfest, erschwinglich |
| Polycarbonat (PC) | Durchsichtige Abdeckungen, Gerätefenster | Klar, stark, flammhemmende Optionen |
| PEEK | Hochtemperatur-Steckverbinder, Isolatoren | Hervorragende Hitze- und Chemikalienbeständigkeit |
| Delrin (POM) | Zahnräder, Gleitteile, Steckverbindergehäuse | Niedrige Reibung, Maßhaltigkeit |
| Ultem (PEI) | Hochleistungsgehäuse, Luftfahrtelektronik | Flammbeständig, stark, gute dielektrische Eigenschaften |
CNC-gefräste Teile, die an elektronischen Geräten angebracht werden, können aus Rohaluminium hergestellt werden, jedoch wird die CNC-Bearbeitung von eloxiertem Aluminium bevorzugt. Eloxieren ist ein elektrochemischer Prozess, der die Oberfläche von Rohaluminium verändert, um eine harte, haltbare und korrosionsbeständige Aluminiumoxidschicht zu bilden.
Vorteile des Eloxierens für CNC-gefräste Elektronikteile sind:
Elektrische Isolierung: Verhindert Kurzschlüsse.
Verschleißfestigkeit: Hohe Haltbarkeit auch nach mehreren Montage- oder Demontagevorgängen.
Farbauswahl: Schwarze, klare, rote, blaue und goldene Oberflächenoptionen für Branding oder Codierung.
Effizientere Wärmeabstrahlung: Eloxiertes Aluminium hat eine etwas bessere thermische Emission im Vergleich zu Rohaluminium.
Viele Projekte zur CNC-Bearbeitung von Elektronikgehäusen spezifizieren Typ II oder Typ III (Hartbeschichtung) Eloxieren für Haltbarkeit.
Betrachten wir die spezifischen elektronischen Komponenten, die Sie bearbeiten werden. Dies sind die Grundpfeiler der CNC-gefrasten Elektronikteile und CNC-gedrehten Elektronikkomponenten.

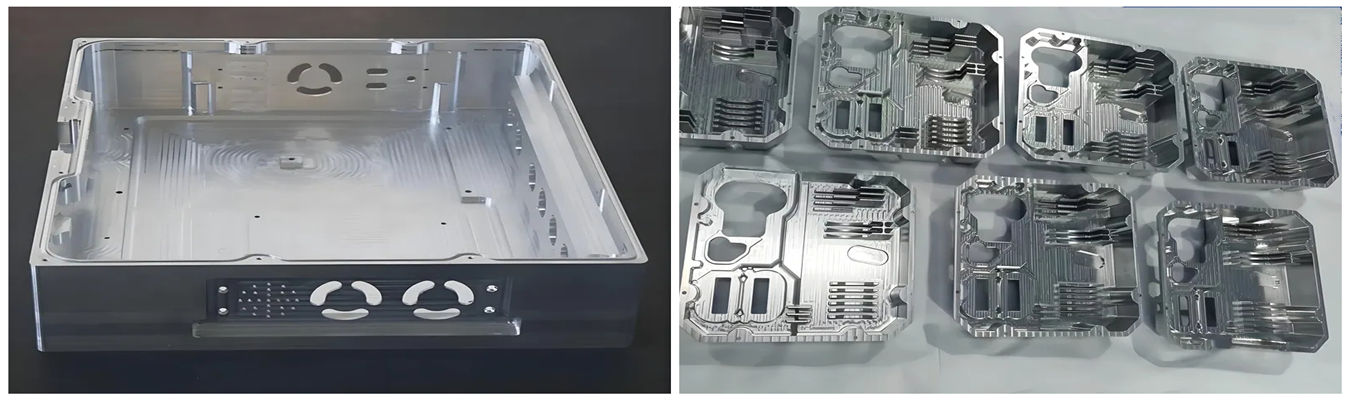

Leiterplatten benötigen Schutz vor Schmutz, Feuchtigkeit und mechanischen Kräften. Die CNC-Bearbeitung von PCB-Gehäusen ermöglicht die Herstellung kundenspezifischer Gehäuse, die Folgendes umfassen:
Präzise Aussparungen für USB-Anschlüsse, Tasten, Displays und Schalter.
Montagebosse für die interne Schraubbefestigung.
EMV-Abschirmung (nur wenn das PCB-Gehäuse aus Metall besteht).
Belüftungslöcher für den Luftstrom.
Ein handgehaltenes medizinisches Monitor benötigte beispielsweise ein leichtes Aluminiumgehäuse, das dicht verschlossen war und eine eloxierte Oberfläche aufwies. Die CNC-Bearbeitung liefert die notwendige Präzision und Wiederholbarkeit für diese Anforderungen.
Kühlkörper-CNC-Bearbeitung für die Elektronik ist eine der häufigsten Anwendungen. Kühlkörper haben ein komplexes Rippenmuster (Wärmeableitung), um die Oberfläche für die Wärmeableitung zu maximieren.
Rippendicke: Zu dünn – die Rippe bricht. Zu dick – verringert die Oberfläche.
Rippenabstand: Je größer der Rippenabstand, desto mehr Luftstrom. Dies reduziert jedoch die Oberfläche.
Basisdicke: Muss dick genug sein, um Wärme gleichmäßig zu verteilen.
Die CNC-Bearbeitung kann Kühlkörper mit Rippenabständen von nur einem Millimeter und Rippenhöhen herstellen, die mit Strangpressen oder Druckguss nicht erreichbar sind. Dies ist ein Grund, warum viele Hochleistungselektronikgeräte wie LEDs, Netzteile und Audioverstärker gefräste Aluminiumgehäuse als einzige Kühlkörperquelle verwenden.
CNC-Bearbeitung von Steckverbinderteilen umfasst USB-Gehäuse, Audio-Klinkenbuchsen, Koaxialsteckergehäuse und kundenspezifische Pin-Gehäuse.
Warum CNC-Bearbeitung für Steckverbinder?
Enge Toleranzen: Steckverbinder müssen mit ±0,01 mm zusammenpassen.
Gewinde: Viele Steckverbinder erfordern Innengewinde oder Außengewinde.
Kleine Merkmale: Kleine Stiftlöcher, Passfedernuten und Verriegelungselemente.
Materialvielfalt: Messing, Aluminium, Edelstahl und technische Kunststoffe werden am häufigsten verwendet.

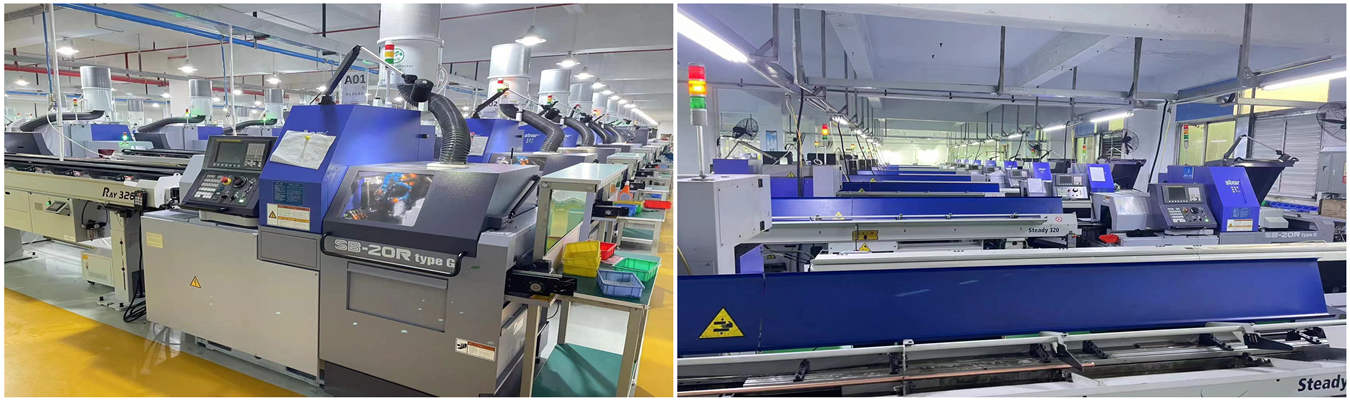

Für die Serienproduktion von Steckverbindern ist das CNC-Drehen von Elektronikkomponenten auf Swiss-Drehmaschinen äußerst effizient.
Sensoren werden in jeder Branche eingesetzt: Automobil, Telekommunikation, Fertigung und Medizin. Die Gehäuse und Montagehalterungen für Sensoren müssen sicherstellen, dass ein Sensor exakt an seiner Montageposition gehalten wird. CNC-gefräste Elektronikteile für Sensoren umfassen typischerweise:
Präzise gebohrter Durchmesser für die Sensoraufnahme.
Montagelöcher zur Aufnahme von Schrauben oder Clips.
Kabelmanagement-Merkmale (Schlitze, Clips, Kanäle).
Einfache Teile können auf 3-Achsen-Fräsmaschinen hergestellt werden. Wenn Sie jedoch eine 5-Achsen-CNC-Elektronikbearbeitung benötigen, liegt das daran, dass das Teil Folgendes aufweist:
Hinterschneidungen (Merkmale, die nicht von oben bearbeitet werden können).
Zusammengesetzte Winkel (Löcher oder Flächen in mehreren Winkeln).
Zusammengesetzt gekrümmte Oberflächen (z. B. Gehäuse mit ergonomischen oder natürlichen Formen).
Ein Gehäuse für ein Wearable kann beispielsweise eine gekrümmte Außenfläche aufweisen und über interne Snap-Features verfügen, die einen Winkel für einen USB-Anschluss bieten. Dies erfordert dann nur eine einzige Aufspannung auf einer 5-Achsen-CNC-Maschine, was eine höhere Genauigkeit und geringere Kosten bietet als mehrere Aufspannungen auf 3-Achsen-CNC-Maschinen.
