In der Elektronik ist das Gehäuse weit mehr als nur eine Box. Es ist die erste Verteidigungslinie. Es ist eine konstruktive Anforderung für das Wärmemanagement. Es ist ein Schutzschild gegen EMV. Und es ist die physische Schnittstelle zwischen der Technologie und dem Benutzer. Während viele Elektronikgehäuse Standardteile sind, die schnell implementiert werden können, sind sie nicht speziell auf das Produkt zugeschnitten, sodass Kompromisse in ihrem Design eingegangen werden müssen. Maßgefertigte Elektronikgehäuse sind kein Luxus, wenn das Produkt leistungsstark, robust und/oder kommerziell unverwechselbar ist; sie sind eine konstruktive Anforderung.
In diesem Dokument wird die Designlogik fürmaßgefertigte Elektronikgehäuseerläutert und warum die CNC-Bearbeitung zur anerkannten Fertigungsmethode für hochintegrierte Gehäuse in Prototypen- und Serienfertigung geworden ist.
Standardgehäuse sind letztlich für die allgemeinste Anwendung ausgelegt. Das bedeutet automatisch, dass sie nicht für die spezifische Anwendung entworfen sind. Die Einschränkungen betreffen unter anderem folgende Aspekte:
Das Wärmemanagement ist beeinträchtigt:Sie weisen nicht die exakte Rippengeometrie, Lüftungsmuster, internen Lüftungskanäle usw. auf, die für eine optimale Konvektions- oder Wärmeleitung erforderlich sind.
Allgemeine EMV- und HF-Abschirmung:Effektive EMV-abgeschirmte Gehäuse müssen einen durchgehenden Kontakt entlang der gesamten Grenzfläche der Passflächen aufweisen. Dies ist bei modifizierten Standardboxen praktisch unmöglich zu erreichen.
Materialinhomogenität:Der Benutzer ist auf die vom Lieferanten ausgewählten Materialien beschränkt, die möglicherweise nicht das richtige Verhältnis von Festigkeit zu Gewicht, die chemische Beständigkeit oder die dielektrischen Eigenschaften für diese spezielle Anwendung bieten.
Strukturelle Schwachstellen:Wenn die Struktur durch Maßnahmen wie das Anbringen großer Öffnungen in der Standardbox verändert wird, entstehen Spannungskonzentratoren in der Struktur, die die Last tragen muss.
Durch die Verwendung maßgefertigter Elektronikgehäuse wird eine vollständig wirksame Kontrolle über jeden einzelnen aktiven Designparameter erreicht. Das gesamte Gehäuse kann daher im Hinblick auf die spezifisch für das Produkt geltenden Funktions- und Umgebungsanforderungen ausgelegt werden.
Hitze ist der Feind der Zuverlässigkeit in der Elektronik. Ein maßgefertigtes Aluminiumgehäuse kann mit integrierten Kühlkörpern hergestellt werden, deren Oberflächen exakt auf den thermischen Fußabdruck der PCBA abgestimmt sind. Die CNC-Bearbeitung ermöglicht die Herstellung komplexer interner Kühlkörperstrukturen für Flüssigkeitskühlung, optimale Lüftungsmuster, die den Eindringschutz nicht beeinträchtigen, und perfekte Ebenheit, um eine maximale Wärmeübertragung von der Elektronik auf das Chassis zu gewährleisten. Diese Art des Wärmemanagements in der Elektronik ist mit Standardlösungen unmöglich.
In diesem Zeitalter der vernetzten Kommunikation darf es weder eine Anfälligkeit für EMV noch die Entstehung von EMV durch den Betrieb des Geräts geben. EMV-abgeschirmte Gehäuse müssen einen Faradayschen Käfigeffekt aufweisen. Präzise CNC-Bearbeitung stellt sicher, dass der Flanschbereich, in dem der Deckel auf die Basis trifft, vollkommen flach ist, was eine effektive Abdichtung durch eine leitfähige Dichtung ermöglicht. Konstruktionsmerkmale wie Messerkantennuten für Dichtungen, Positionen für Schrauben usw. werden in engen Toleranzen bearbeitet, sodass keine Räume für Strahlungslecks entstehen. Diese Art von Design ist unerlässlich für medizinische Gerätegehäuse, Luftfahrtelektronik usw. und Kommunikationsausrüstung.

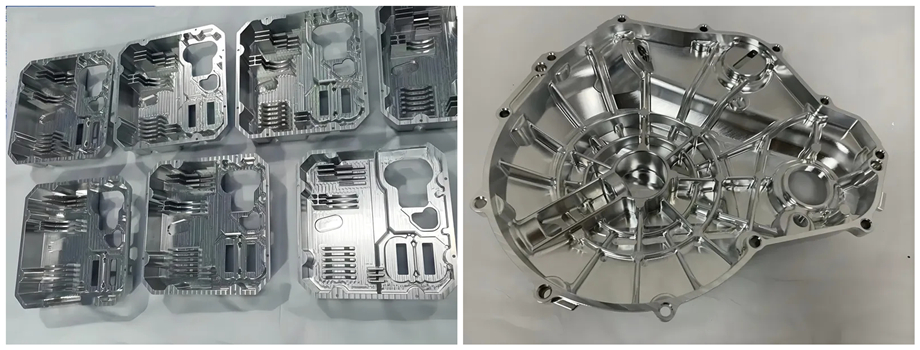

Ob es sich um ein tragbares Gerät handelt, das ein Benutzer fallen lässt, oder um einen Maschinensensor, der auf einer vibrierenden Maschine montiert ist, die Gehäuse müssen robust sein. CNC-gefräste Gehäuse werden aus einem massiven Materialblock (Billett) gefräst, was ihnen eine weit überlegene Festigkeit und Steifigkeit im Vergleich zu gebogenem Metall oder Spritzgusskunststoff verleiht. Diese robusten Eigenschaften können direkt in das Gehäuse konstruiert werden: Verstärkte Montagebosse für PCBs, verdickte Wände um Anschlüsse, strategisch platzierte Verrippungen usw. tragen zu langlebigen Elektronikgehäusen bei:
Ein maßgefertigtes Elektronikgehäuse ermöglicht die Berücksichtigung der integrierten Komponenten. Anschlüsse, Displays und Druckknöpfe können präzise montiert werden, was eine perfekte Ausrichtung gewährleistet. Die Oberflächenbeschaffenheit des Metalls (ob gebürstet, perlenstrahlmatt, polierte Logos) kann für das Produkt spezifiziert werden, um ihm eine hochwertige und kommerziell ansprechende Optik zu verleihen. Diese nahtlose Verschmelzung von Form und Funktion zeichnet professionelle Designs für Elektronikgehäuse aus.
Es gibt verschiedene Möglichkeiten, Gehäuse zu fertigen. Aber diePräzisions-CNC-Bearbeitungverleiht ihm eine exklusive Kombination aus Wirtschaftlichkeit, Präzision und möglichen Materialien, die es ideal für die Prototypenfertigung und auch für die Serienfertigung macht.
Unübertroffene Materialauswahl:Im Vergleich zum Kunststoffspritzguss, der teure Werkzeuge für jedes einzelne Material erfordert, kann die CNC mit einer enormen Vielfalt arbeiten. Maßgefertigte Aluminiumgehäuse sind aufgrund ihrer hervorragenden Festigkeit, ihres geringen Gewichts und ihrer guten Wärmeleitfähigkeit sehr beliebt. Für einige Anwendungen kann man kleinere Größen wählen, die bei Bedarf eine zusätzliche Bearbeitung ermöglichen. Engere Toleranzen machen dieses verarbeitete Metall zu sehr wünschenswerten Ergebnissen – man denke an maßgefertigte Aluminiumgehäuse, die für ihre extreme Festigkeit, ihr geringes Gewicht und ihre hervorragende Wärmeleitfähigkeit bekannt sind. Für raue Anwendungen werden aufgrund ihrer hervorragenden Korrosionsbeständigkeit und hohen Festigkeit andere für die Herstellung verwendet, wie z. B. Motoren für Schmierstoffe oder eine Art wirtschaftlicher Motor, der durch einen neuartigen Mechanismus angetrieben wird. Schutzmaterial in Bezug auf chemische Beständigkeit ist von gleicher Qualität wie Aluminium, ist aber weniger re-elektrodenartig in homogene Platten, wodurch sie für Anwendungen mit weichen Materialien oder halbweichen Produkten, die als vorgefertigte Platten verwendet werden, geeignet sind.
Niedrige Prototypen- bis hohe Fertigung:Das gleiche Elektronikgehäuse, das die Vorteile des Prototypings nutzt, kann für Serienprodukte hergestellt werden. Da es Mehrfach-Paletten- und Mehrzweck-Bearbeitungszentren mit überwachten Arbeitsabläufen gibt, können die Schnittstellen in Einrichtungen wie Falcon CNC Swiss wirtschaftlich für Kleinserien von Elektronikgehäusen und später für Großserien in Bezug auf das Elektronikgehäuse hergestellt werden, sofern die Volumenanforderungen für Kontinuität und anhaltende Effizienz der Qualität erfüllt sind.
Extreme Präzision. Super enge Toleranzen:CNC-Bearbeitungen im Service ermöglichen im Allgemeinen und mit guter Toleranz die Einhaltung von ±0,001 Zoll (±0,025 mm). Dies ist von großer Bedeutung für den Erfolg intelligenter Merkmale rund um die Verwendung von Aufnahmeeinsätzen oder eines Einsatzes zur Herstellung von Interaktivität, Kühlkanälen, effektiven miteinander verbundenen Arbeitsmerkmalen, die die Integration von Maschinen mit hoher Qualität, weichen Prozessen zusammen mit Wartungsfreundlichkeit mit kleinen Einheiten ermöglichen, die aufwändige Einsätze für Materialien aus halbelektrischen Mitteln usw. verwenden (Größe 0,045, zur Bereitstellung von < durch den Prozess des Ersetzens für gewohnheitsmäßige zyklische Arbeitsflächen in Bezug auf das Produkt abgenutzt>). Dies wird anschließend nach der Fertigungszeit helfen, aber keine Notwendigkeit für die Zeit, die in das Design jedes einzelnen Geräts investiert wird, das die Linien verlässt, um die effektive Garantie für den gesamten anfänglichen mechanischen Charakter aller austauschbaren Standardteile zu beweisen, die gleichwertige Einheiten bis zum endgültigen Produkt sein werden.
Um den vollen Nutzen der CNC für eine gute Produkt- und Qualitätsnutzung zu erzielen, sollte der Konstrukteur das Design im Hinblick auf die Fertigung berücksichtigen:
Dicke Wände:Komprimiert für ausreichende Nutzung: Zu dünn kann sich verziehen oder das Design für den Maschinenmotorproduktionsbereich muss daher ohne wenige oder keine Standardtoleranzen für das korrekte Design der Messeinheit um den Service herum angeboten werden, mit erfolgreich gleichmäßigem und einfachem Fluss in Bezug auf die geborene Toleranz aller oder keiner gewünschten Einheiten, wenn die erforderlichen Schultern verwendet werden, 0,040 Zoll (Alu), wenn dünn, vorausgesetzt, dass es dennoch gleichmäßig zulässig in der Struktur entweder in der Dicke der Umgebung ist, obwohl derzeit besser empfohlen wird, z. B. 0,080 Zoll (Kunststoff).
Innere Ecken:Alle Metallschneidewerkzeuge haben eine runde Maschinenkante, daher müssen Ecken so gestaltet werden, dass sie nicht auf akute 90 Grad zu einem internen Jahresende abzielen.
Text und Logos:Alle Logos und Wortdesigns mit vorhandenen Merkmalen oder die in ihrer Einführung übernommen werden, sind nicht erforderlich, um eine beträchtliche Verbesserung des elektronischen Produkts durch erforderliche CNC-Aufgaben von den Punkten der freigesetzten Leistung usw. zu bewirken.
Integration von Hardware:Entsprechende Berücksichtigung von Standardschrauben für wichtige Abmessungen, und es wird empfohlen, dass Schraubengewinde in weicheren Materialien, die in einer gemeinsamen Gewindeart vorkommen, die bei guter Verwendung das Produkt hervorbringen würde, aneinanderstoßen, während sie bearbeitet werden usw. Herstellungsmaterialien schwerwiegend für Teile, die montiert werden usw.
Maßgefertigte Elektronikgehäuse werden in praktisch jeder Branche benötigt:
Raumfahrt und Verteidigung:Gehäuse für Avionik, Kommunikations- und Navigationsausrüstung, die sehr hohen G-Kräften, Temperaturen standhalten und eine gute EMV-Abschirmung aufweisen müssen.
Medizinische Gerätegehäuse:Gehäuse für Diagnosegeräte, tragbare Monitore und chirurgische Instrumente, die Biokompatibilität, einfache Sterilisation (z. B. gleichmäßige, glatte Oberflächen ohne Spalten) und hohe Zuverlässigkeit erfordern.
Industrielle Automatisierung:Einschubchassis für Steuerungssysteme, Sensorgehäuse für raue Fabrikumgebungen und Gehäuse für Roboter, die Schlagfestigkeit und Langlebigkeit benötigen.
Telekommunikation:Hochfrequenz- (HF-) Gehäuse, Basisstationskomponenten, die eine genaue Kontrolle der Impedanzen und hohe Wärmeableitungsfaktoren erfordern.
Die Verwendung maßgefertigter Elektronikgehäuse ist eine strategische Entscheidung, die die Leistung, Zuverlässigkeit und Marktfähigkeit Ihrer Produkte verbessert. Durch die Wahl eines Herstellers mit Fachkenntnissen in der Präzisions-CNC-Bearbeitung erhalten Sie einen beispiellosen Zugang zu der Fähigkeit, Ihre strengsten und anspruchsvollsten Designideen in die Realität umzusetzen.
Bei Falcon CNC Swiss verbindet sich unsere technische Expertise mit fortschrittlicher Fertigungstechnologie, um Gehäuse zu liefern, die korrekt nach Spezifikation gefertigt und für die Ewigkeit gebaut sind. Vom ersten Prototypen-Elektronikgehäuse bis zur vollständigen CNC-Großserienfertigung liefern wir die Qualität und die Beständigkeit, die Ihre Produkte verdienen.
Möchten Sie ein überlegenes Gehäuse entwickeln?Kontaktieren Sie uns noch heuteum Ihr Projekt zu besprechen und eine fachkundige Designberatung und ein Angebot zu erhalten.
