In der Welt der Elektronik ist ein effektives Wärmemanagement kein nachträglicher Gedanke. Es ist eine kritische Notwendigkeit für Leistung, Zuverlässigkeit und Lebensdauer. Der Höhepunkt vieler thermischer Lösungen ist der bescheidene, aber sehr wichtige Kühlkörper. Aber haben Sie sich jemals gefragt, wie Kühlkörper hergestellt werden?
Die Antwort ist tatsächlich etwas komplizierter, als Sie vielleicht denken. Die gewählte Fertigungstechnik hat direkten Einfluss auf die Leistung, Kosten und Eignung des Kühlkörpers für eine bestimmte Anwendung. Während massenproduzierte extrudierte Aluminium-Kühlkörper die übliche Wahl für Unterhaltungselektronik sind, verwenden die leistungskritischeren Industrien präzisere und robustere Fertigungstechniken.
In diesem Artikel werden wir die verschiedenen Methoden zuruntersuchen, mit einer teilweise detaillierten Betrachtung, warum CNC-gefräste Kühlkörper oft der bevorzugte Weg bei anspruchsvollen Anwendungen wie Luft- und Raumfahrt, Verteidigung, Medizintechnik und Telekommunikation sind.Herstellung kundenspezifischer Kühlkörper
Bevor wir uns mit dem "Wie" befassen, ist es notwendig, den Grund des "Warum" zu verstehen. Das Ziel eines jeden Kühlkörpers ist es, seine Oberfläche zu maximieren, um effektiv Wärme von einem Gerät (z. B. einer CPU oder einem Leistungstransistor) in die umgebende Luft zu übertragen. Die Herstellung des Kühlkörpers bestimmt die Rippendichte, das Seitenverhältnis, die Grundplattendicke und die gesamte geometrische Komplexität, und diese Faktoren bestimmen das effektive Wärmeableitungspotenzial des Kühlkörpers.
Dies ist die gebräuchlichste und kostengünstigste Methode für die Serienproduktion.
Verfahren:Ein erwärmter Aluminiumbarren wird durch einen hydraulischen Stößel durch eine Stahlmatrize gepresst. Die Form der Matrize bestimmt das Profil des Kühlkörpers im Querschnitt und erzeugt auch die Rippen.
Vorteile:Sehr niedrige Produktionskosten pro Stück bei hohen Stückzahlen, schnelle Produktionszeit für einfache Formen.
Nachteile:Begrenzt auf identische Querschnitte, die mit der Matrize erhältlich sind, Einschränkungen beim Rippenseitenverhältnis (Höhe im Verhältnis zum Abstand) und wenig Flexibilität in konstruktiver Hinsicht. Oft sind sekundäre Bearbeitungen für Merkmale wie Montagebohrungen erforderlich.
Dieses Verfahren wird für Kühlkörper mit sehr großen Oberflächen verwendet.
Verfahren:Jede Rippe wird gestanzt oder gefräst und dann mit einem thermischen Epoxidharz oder, in den leistungsstärkeren Versionen, in einem Ofen gelötet, mit einer separaten Grundplatte verbunden.
Vorteile:Sehr hohe Rippendichte und große Gesamtabmessungen sind möglich, die mit dem Strangpressen nicht erreichbar sind.
Nachteile:Die thermische Schnittstelle zwischen den Rippen und der Basis kann eine mögliche Fehlerquelle sein, und die gelöteten Versionen sind teurer und bei komplexen thermischen Zyklen aufwändiger.
Dies bedeutet, einen einzigartigen Kühlkörper aus einem Stück mit sehr dünnen und dicht gepackten Rippen herzustellen.
Verfahren:Mit einem speziellen Schabewerkzeug werden dünne Metallschichten von einem massiven Kupfer- oder Aluminiumblock abgehoben, wobei die Rippen nach oben gebogen werden. Daraus entsteht ein einziges durchgehendes Metallstück für Basis und Rippen.
Vorteile:Hervorragende thermische Leistung durch eine nahtlose Basis-Rippen-Schnittstelle und hohe Rippendichte.
Nachteile:Normalerweise nur auf weichere Metalle (Kupfer) beschränkt, und der Prozess kann teurer sein als das Strangpressen. Auch die Designflexibilität ist etwas eingeschränkt.
Wird für kostengünstige, flache Kühlkörper verwendet.
So funktioniert der Prozess: Blechstanzen in eine bestimmte Rippengeometrie. Stapel von gestanzten Teilen können zusammengefügt und verbunden werden, um eine größere Oberfläche zu schaffen.
Vorteile:Unglaublich niedrige Kosten und sehr hohe Geschwindigkeit in der Massenproduktion.
Nachteile:Sehr begrenzte thermische Leistung, nicht gut für hohe Leistung geeignet.
Für Prototypen, Kleinserienfertigung und wenn Leistung und Zuverlässigkeit keine Kompromisse zulassen, gibt es keine Alternative zur CNC-Bearbeitung. Wie wird ein Kühlkörper mittels CNC hergestellt?

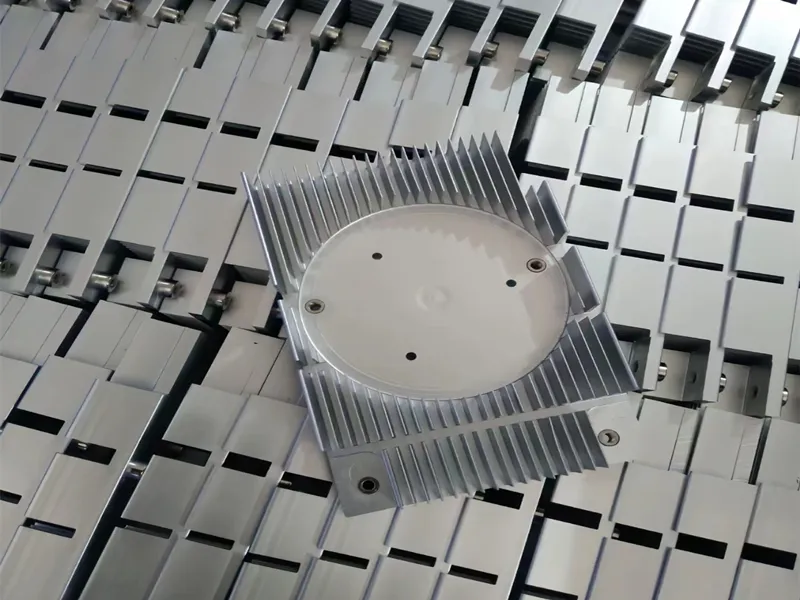

Bei Falcon CNC Swiss fertigen wir CNC-gefräste Kühlkörper auf hochmodernen 3-, 4- und 5-Achs-CNC-Fräsmaschinen (der Art mit einer rotierenden Spindel), die es ermöglichen, einen massiven Materialblock (normalerweise Aluminium oder Kupfer) mit unglaublicher Präzision zu bearbeiten, um einen leistungsstarken Kühlkörper herzustellen.
Design & Programmierung:Ein 3D-CAD-Modell des Kühlkörpers wird erstellt. Dann verwenden unsere Ingenieure und die CAM-Software (Computer-Aided Manufacturing) eine Reihe von Programmen, um die Anweisungen für die CNC-Maschine zu erstellen, d. h. die Werkzeugwege, die zum Schneiden der Teile erforderlich sind.
Materialauswahl:Ein massiver Materialblock mit hoher Wärmeleitfähigkeit (C110-Kupfer oder 6061-Aluminium) wird sicher in der CNC eingespannt oder gehalten.
Präzisionsbearbeitung:Die Maschine arbeitet dann gemäß den programmierten Anforderungen und entfernt Material in einer Reihe von Rotationen jedes Schneidwerkzeugs auf systematische Weise. Dies ermöglicht
1) Komplexe, dünne Rippengeometrien mit hohen Seitenverhältnissen zu fräsen.
2) Präzise Montagebohrungen und Gewinde für die Befestigung.
3) Unterschiedliche Geometrien für die spezifische Motorhalterung.
4) Integrierte Halterungen wie Winkel und Gehäuse, die in einem Teil gefertigt werden.
5) Sekundäre Endbearbeitungen wie Entgraten, Glätten von Oberflächen, Beschichtungen (z. B. Eloxieren bei Aluminium) zur Verbesserung der Korrosionsbeständigkeit. Anzeige der Wärmeabstrahlung in Anwendungen.
Auch wenn sie nicht die billigste Option bei der Massenproduktion von Millionen von Stücken sind, bieten die Vorteile von CNC-gefrästen Kühlkörpern unübertroffene Vorteile:

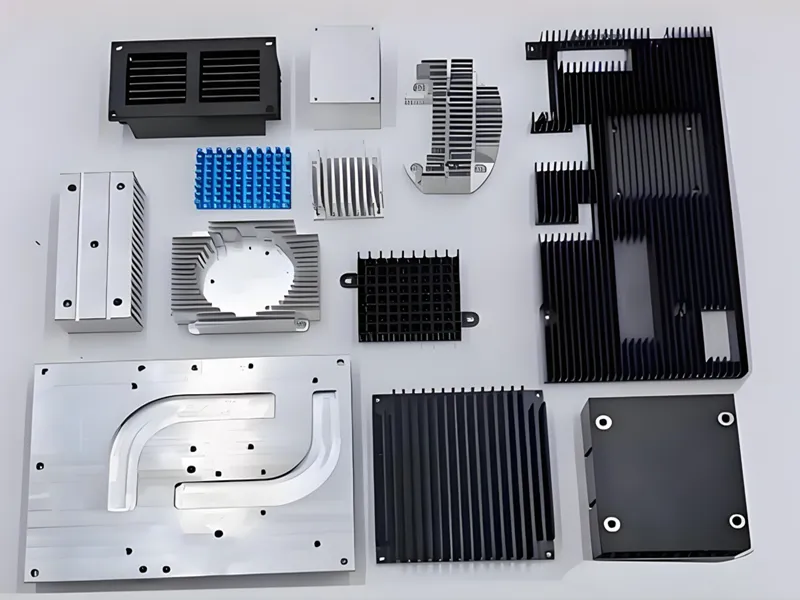

Unübertroffene Designparameter:Formen in jeder erforderlichen Gestalt. Rippen müssen nicht gerade sein, sie können wellenförmig oder sogar versetzt angeordnet sein oder unterschiedliche Dicken aufweisen, um die gewünschten Wärmeableitungseigenschaften zu erzielen.
Thermische Leistung:Eine CNC ermöglicht es, den Kühlkörper massiv aus einem Block festen Metalls zu fräsen, wodurch die Nachteile thermischer Schnittstellen vermieden werden, die bei anderen Kühlkörperdesigns mit Verbindungsteilen häufig auftreten (bei denen die Wärmeleitfähigkeiten nicht so schnell sind, um Wärme von der Basis zu den Rippenspitzen zu sammeln).
Schnelligkeit bei Prototyping und Flexibilität:Benötigen Sie einen Kühlkörper-Prototyp innerhalb von Tagen statt Wochen? Dann ist CNC die Lösung, da Designs schnell vorangetrieben werden können, ohne die hohen Kosten für die Herstellung teurer Strangpresswerkzeuge.
Unübertroffene Präzision und Integration:Eine vollständige thermische Lösung kann aus einem Stück gefräst und hergestellt werden, um sowohl Kühlkörper als auch elektronischen Prozess perfekt zu integrieren, normalerweise in einem Teil, wodurch eine perfekte Passform gewährleistet und die übliche Montage überflüssig wird.
Materialvielfalt:Aus einer Vielzahl von leistungsstarken Aluminium- und Kupferlegierungen (6061 und 7075 Aluminium und Kupferlegierungen) gefräst, um die erforderlichen thermischen und mechanischen Eigenschaften zu erfüllen.
Die beste Art des Prozesses hängt von Ihren Anforderungen ab:
Strangpressen ist am besten für hohe Stückzahlen und niedrige Kosten bei einfachen, regelmäßigen Querschnittsformen geeignet. Gebondete Rippen sind am besten für die Herstellung sehr großer Kühlkörper oder solcher mit sehr hohen Rippendichten geeignet.
Stanzen wird für kostengünstige, leistungsschwache Verbraucherprodukte eingesetzt. CNC-Bearbeitung ist die einzige Methode, um Hochleistungs-, kundenspezifische und präzise Kühlkörper zu erreichen. Diese werden für Prototypen, Luft- und Raumfahrt, medizinische Geräte und Hochleistungselektronik benötigt.
Partner mit Falcon CNC Swiss für kundenspezifische Kühlkörper. Zu wissen, wie Kühlkörper hergestellt werden, ist nur der erste Schritt. Der nächste Schritt ist, einen Hersteller zu finden, der Ihnen Leistung und bewährte Herstellungsmethoden garantieren kann.
Falcon CNC Swiss ist spezialisiert auf die Herstellung CNC-gefräster Kühlkörper, die selbst die schwierigsten Wärmemanagementprobleme lösen und übertreffen. Unsere Fähigkeiten und Kenntnisse aller Aspekte der Fertigungsmaschinen ermöglichen es uns, komplexe, zuverlässige und gut gestaltete Produkte herzustellen, die Ihren Betriebsspezifikationen am genauesten entsprechen.
Bereit, Ihre schwierigsten thermischen Probleme zu lösen?Rufen Sie uns für eine Beratung anfür Ihr Projekt und einen unverbindlichen Kostenvoranschlag für einen kundenspezifischen CNC-gefrästen Kühlkörper, der den Erfolg garantieren kann.
