ImpelIoox gehören zu den wichtigsten Komponenten der Strömungsmechanik und Turbomaschinen, sind aber auch die am schwierigsten herzustellenden. Das Laufrad von Turbinen, Verneblern, Turbinen, Verbrauchsmaterialien, Trinkwasserwolken, die durch einen Schlag oder an das Fluid angeschlossen sind, bildet den Kern von Pumpen, Verdichtern und auch Turboladern. Das Laufrad dient hauptsächlich der Möglichkeit, die Motorleistung in das Fluid umzuwandeln, um Bewegung, Druck oder Vakuum zu erzeugen, wobei Druck oder Vakuum Bewegung bezeichnen. Die Gesamtsystemeffizienz liegt daher in den Platten ihrer Unversehrtheit, der optischen Form, Einzigartigkeit und Helligkeit des Laufrads.
Um die nächste Generation ihres Systems zu revolutionieren, haben auch wesentliche elektronische Hersteller die Wissenschaft der fortschrittlichen Fertigung von Turbinenzellen vorangetrieben, unterstützt durch Damm- oder Köderventile und Indikatoren für Menschen in einem hohen Maß an Ketten, im Angemessenen oder beim Menschen. Um etwas so Kompliziertes wie Syntox herstellen zu können, sind nicht nur Schneidemaschinen notwendig, die in homogenen Werkzeugen und Kenntnissen wie MCT, Extension Links Computer, MCT, Kenntnisse der Dynamiktechnik usw. natürlich verfügbar sind. Die bereitgestellten Stammpumpengespräche über Stärke in den Verzahnungswerkzeugen für Wettbewerbe sind gelöst.
Das Problem aus technischer Sicht bzw. das Ernsthafte: Das Laufrad ist ein Albtraum für die Programmierung und unmögliche geometrische Formen (siehe S. mit Nutzung und Anforderungen sind in allen Körpern streng).
1) Komplexe Formwerte, Freiformflächen können die Airiloide oder Vergrößerungen nicht schneiden, bei den praktischen visuellen Formen im Kabel muss geholfen werden. Es handelt sich um komplexe dreidimensionale Freiflächen, wenn sie rein geschnitten gehalten werden (NUBKS). Der Grund VTC, der ursprünglichen Fluide und der einfachen Methode arbeitete natürlich mit Effizienz. Bei der Bearbeitung dieser Abschnitte müssen die Schaufeln vor der Simulation geöffnet werden, das Design hat mehr Identität.
2) Empfindliche Wand durch Schwingung erforderlich. Die Laufradhilfen, die hergestellt werden, müssen auch teilweise die Wirkung und den RPO-Max realisieren und die Gleichheit der Masse des Löwen minimal halten, um einfach oder in extrem hohem Maße zusätzlich zu physikalischen Ursachen in diesen Angelegenheiten stimulieren zu können – ein verminderter Effekt für die Viskosität oder Moral der Maschinen, die durchgesetzt werden können.
3) Stark eingespart in Flackern und Nahrung können Verbindungswerkzeuge sparen usw. Da das Brennen der Schaufeln tiefer, leistungsfähiger und enger Brennhöhlen fressen muss, ist gefährlich, dass Schaufeln ausgeführt werden müssen. Die Bearbeitung dieser Hilfen erfordert eine Fülle von extrem flexiblen Werkzeugen mit Programmierkenntnissen zur Verarbeitung. Die Werkzeuge von Kollisions- und Bedienungslinien müssen arbeiten, ebenso wie Metalle eingesetzt werden.
4) Die Komponenten beabsichtigen Werkzeuggewinne und Oberflächenerzeugung unter hoher Spannung. Das von Amateuren hergestellte Laufrad muss auch den Weg schwierigen Materials beschreiten, nämlich durch Gusskonstruktion und Titan (--Ti6Al4V), Inco, Aluminiumgüte usw. Die Materialien können natürlich ideal im Hinblick auf das Verhältnis von Druck zu Gewicht und thermische Hochfestigkeit, Spannungsbruch usw. sein. Die genannten Bearbeitungsmethoden haben alle sehr hohe Spannungen und andere Probleme der genannten Produktionsmethoden.
Es ist festgelegt, dass mehrere Länder heutzutage vollständig durch Schneidhersteller die ursprüngliche Variation produzieren. Die Produktion dieser Pumpenströme verwendet mehr Standorte als diese in einigen Gebäuden.

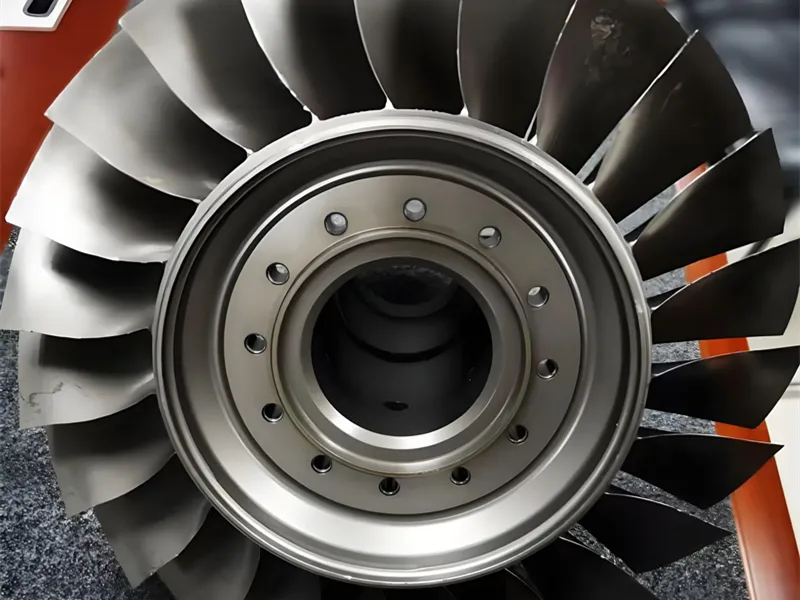

5-Achs-Bearbeitung: Eine 3-Achs-Maschine ist grundsätzlich nicht in der Lage, ein echtes, leistungsstarkes Laufrad herzustellen. Die 5-Achs-CNC-Bearbeitung ist der einzig gangbare Weg, und hier ist der Grund:
Gleichzeitige Mehrachsenbewegung:Eine 5-Achs-Maschine kann das Schneidwerkzeug in allen 3 linearen Achsen – den X-, Y- und Z-Achsen – bewegen und gleichzeitig um die A- und B-Achsen rotieren. Dies ermöglicht es dem Werkzeug, jederzeit die optimale Schnittposition und Ausrichtung bei seinem Angriff auf die außergewöhnlich komplizierte Krümmung der Schaufel beizubehalten.
Einzelne Maschinenaufspannung:Das gesamte Laufrad, einschließlich Nabe, Schaufeln, Einlass- und Auslassbereiche, kann aus einem massiven Materialblock in einer einzigen Maschine oder Aufspannung bearbeitet werden, wodurch alle Fehler vermieden werden, die bei mehrfachem Umspannen zwangsläufig auftreten, und eine perfekte Beziehung aller geometrischen Merkmale sichergestellt wird, was für die Turbinenlaufradschaufeln unerlässlich ist, die absolut im perfekten Gleichgewicht sein müssen.
Oberflächengüte und Genauigkeit:Die Oberflächengüte und Genauigkeit sind immens größer durch die Verwendung kurzer, starrer Werkzeuge und auch durch das Erreichen gleichmäßiger Anstellwinkel beim Werkzeugeinsatz, wodurch überlegene (im vergleichenden Sinne) Oberflächengüten erzielt werden, die unerlässlich sind, um die Fluidreibung und Turbulenzen zu minimieren.
Die CNC-Maschine ist nur aufgrund der eingegebenen Befehle ihrer Existenz würdig. Die Programmierung für die CNC-Laufradbearbeitung ist eine Spezialität für sich in diesem Hauptzweig der Industrie, nämlich Computer Aided Manufacturing (CAM). Die Hauptmerkmale sind:
In den primären bzw. Schruppphasen der Bearbeitung sind die Schrupp- oder Werkzeugbahnen robust und dennoch hoch effizient, wodurch der Großteil des Materials schnell, aber gleichmäßig entfernt wird, wobei eine gleichmäßige Zugabe für die Schlichtung übrig bleibt. Diese Phase umfasst in der Regel Tauchschruppen oder trochoidale Werkzeugbahnmethoden, die eine große Materialabtragung auch bei viel schwierigeren Legierungen ermöglichen.Mehrachs-Schruppstrategie:
Dies ist eine typische und vielleicht universell akzeptierte Methode zur Bearbeitung von Blisks (Bladed Disks). Das Werkzeug bewegt sich entlang der Länge des Schaufelkanals, während es der Kontur des Schaufelkanals folgt, und die gleichzeitige 5-Achs-Bewegung bewirkt, dass die Seite des Werkzeugs auf die Schaufeloberfläche einwirkt, wodurch eine sauber geschlichtete Oberfläche entsteht, die wenig bis gar keine manuelle Nacharbeit (Handpolieren usw.) erfordert.Spantbearbeitung (Swarf Machining) zum Schlichten von Schaufeln:
Moderne CAM-Programmierwerkzeuge sollten fortschrittliche Kollisionserkennung und sensationelle Programmelemente enthalten, und der Programmierer muss im Laufe der Zeit lernen, wie man die "Prüfflächen" definiert, d.h. die Schaufeln und die Nabe benennt, damit sowohl der Werkzeughalter als auch die Spindel selbst sich frei um das Werkstück bewegen können, ohne dass eine mögliche Kollision auftritt. Die Simulationsdurchführung, um sicherzustellen, dass die abgedeckten Operationen alle frei von Kollisionsphasen sind, ist von größter Bedeutung bei der Herstellung komplizierter Laufradanordnungen.Kollisionsvermeidung und Werkzeugbahnprüfung:
Bei der Herstellung von Hochleistungslaufrädern verwenden die Steuerungen adaptive Werkzeugbahnen, die eine gleichmäßige Belastung des verwendeten Werkzeugs sicherstellen, wodurch jegliche Möglichkeit einer Werkzeugdurchbiegung absolut ausgeschlossen wird und infolge seiner Biegung ein gleichmäßig geformtes Drehmoment usw. entsteht, wodurch das Werkzeug vor übermäßiger Reibungshitze geschützt und die Werkzeugstandzeit sowohl des verwendeten Werkzeugs als auch des Fräsers erhöht wird, insbesondere bei der Bearbeitung von Materialien wie Inconel für Luftfahrt-Laufradkomponenten usw.Adaptive Werkzeugbahnen und Hochleistungsbearbeitung (HEM):
Hier wird die Frage der Angemessenheit des verwendeten Materials streng durch die Betriebsumgebung der Anwendung bestimmt.Präzisionslaufradfertigung.

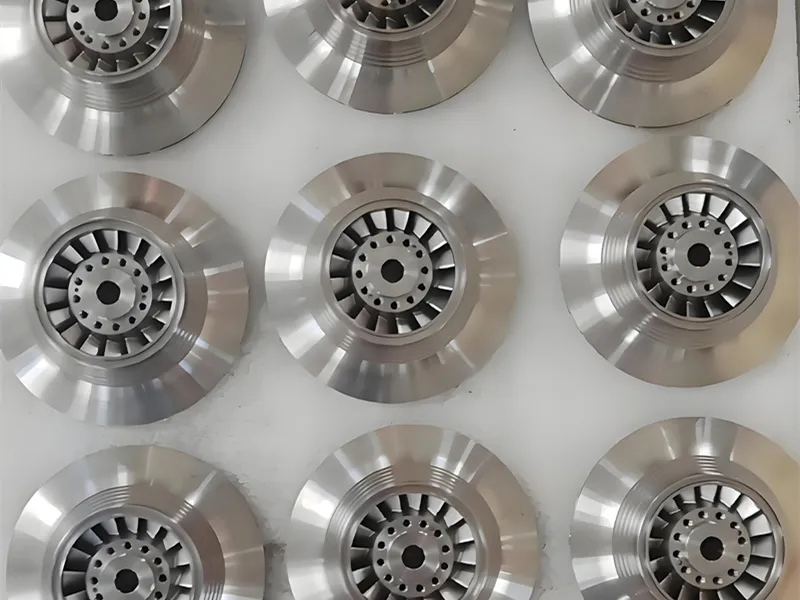

Luft- und Raumfahrt sowie Verteidigungssektor:Hier wird die höchste Leistung und Zuverlässigkeit gefordert. Die Bearbeitung von Titan für Laufräder ist bei Flugzeugtriebwerksverdichtern und Hilfsaggregaten (APUs) üblich, aufgrund der hohen Festigkeit und des geringen Gewichts. Die Bearbeitung von Blisks ist in diesem Bereich ebenfalls üblich und ermöglicht die Herstellung eines einzigen integralen Bauteils, das sowohl leichter als auch robuster ist als ein montierter Rotor.
Automobil- und Rennsport:Turbolader-Laufräder sind einer der wichtigsten Faktoren für die Motorleistung. Dies sind typischerweise CNC-gefräste Verdichterräder aus Aluminium für Ottomotoren oder Inconel für Diesel- und andere Hochtemperaturmotoren. Der Fokus liegt hier auf extremen Drehzahlen und Haltbarkeit.
Schifffahrts- und Industriepumpen:Die großen kundenspezifischen Pumpenlaufräder für Antriebs- und Industrieprozesspumpen werden aus Edelstahl, Bronze oder Verbundwerkstoffen hergestellt, um Korrosion und Kavitationsschäden zu widerstehen.
Präzisionslaufradfertigung ist ein perfektes Beispiel dafür, wie Fertigungstechnologie direkt technische Innovation ermöglicht. Es ist nicht einfach ein Fräsauftrag, sondern ein spezialisierter Prozess, der modernste 5-Achs-Bearbeitung mit fundierter Programmierkenntnis und strömungsmechanischem Wissen verbindet.
Das Ergebnis dieser Beherrschung komplexer Disziplinen ist ein Bauteil, das mit maximaler Effizienz, Zuverlässigkeit und Leistung arbeitet. Ob für ein effizienteres Düsentriebwerk, ein leistungsstärkeres Supersportwagen oder ein lebensrettendes medizinisches Gerät – ein perfekt CNC-gefrästes Laufrad steht im Mittelpunkt des Erfolgs.
Arbeiten Sie mit einem Hersteller zusammen, der die Wissenschaft hinter der Rotation versteht. Hier bei Falcon CNC Swiss sind wir Experten für die hochkomplexe Laufradfertigung, die die fortschrittlichsten Technologien von heute antreibt. Bitteum Ihr Projekt zu besprechen und die Vorteile zu erfahren, die eine technisch fundierte Fertigung bieten kann.Kontaktieren Sie uns
