Kleine Metallkontaktstifte werden verwendet, um elektrische Verbindungen zwischen elektronischen Geräten herzustellen, oder auf der bloßen Leiterplatte oder dem Modul werden Verbindungen zwischen einer PCBA und einer anderen PCBA hergestellt. Viele Beispiele finden sich in einer Smartphone-Dockingstation und auch im Akkufach von Laptop-Computern.
Federbelastete Kontaktstifte haben eine innere Feder, die eine konstante Kraft auf die Gegenkontaktfläche (die Gegenstifte) ausübt. Das bedeutet, dass die Feder den Stift auch bei ständiger Bewegung oder geringer Fehlausrichtung an Ort und Stelle hält. Im Vergleich dazu hat der Batteriekontaktstift weniger Teile und einen einfacheren Aufbau.
Prüfkontaktstifte (manchmal auch als Testkontaktstifte bezeichnet) sind ebenfalls Federstifte und speziell für den Einsatz in Prüfvorrichtungen zur Prüfung von Leiterplatten ausgelegt.
Bei der Herstellung permanenter Verbindungen können Steckerkontaktstifte gelötet (meist von Hand) oder in Steckergehäuse eingepresst werden. Diese Arten von Kontaktstiften sind von allgemeinen Kfz-Kabelbäumen bis hin zu medizinischen Geräten in allem zu finden.

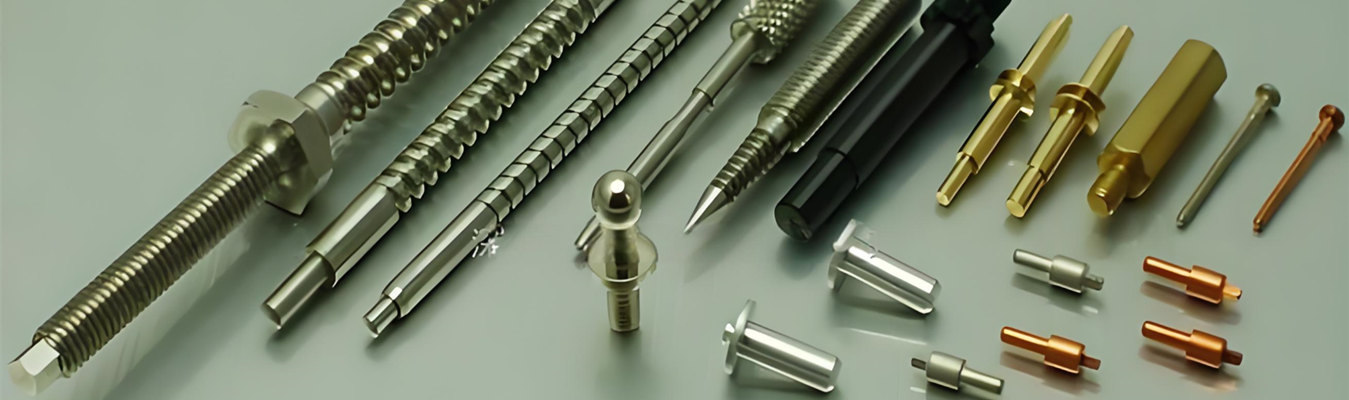

Bei der Herstellung kundenspezifischer oder einzigartiger Kontaktstifte für eine bestimmte Anwendung ist auch die Herstellungsmethode von großer Bedeutung, da sie die Endqualität des hergestellten Kontaktstifts bestimmt. Die beste Herstellungsmethode für die Herstellung kleiner Durchmesser mit engen Toleranzen und gleichbleibend hoher Qualität sind CNC-Maschinen aus Schweizer Produktion.
Die Leistung und Langlebigkeit eines jeden Kontaktstifts hängen stark von zwei Dingen ab: dem Grundmaterial und der Oberflächenbeschaffenheit. Die richtige Kombination gewährleistet niedrigen Kontaktwiderstand, hohe Lebensdauer und gleichbleibende Leistung.
Vergleich der Grundmaterialien
| Material | Leitfähigkeit (% IACS) | Hauptvorteile | Am besten geeignet für |
| Berylliumkupfer | 0,38 | Hohe Festigkeit, ausgezeichnete Elastizität, Ermüdungsbeständigkeit | Anwendungen mit hohen Zyklenzahlen, Federkontaktstifte, Prüfkontaktstifte |

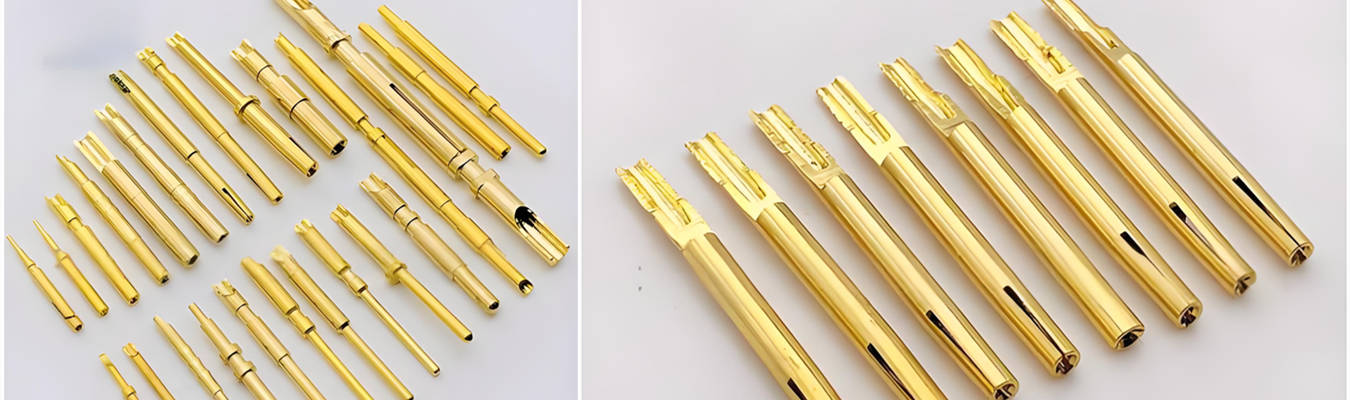

| Messing | 0,28 | Gute Festigkeit und Federeigenschaften, niedrigste Kosten | Allzweck-Steckerkontaktstifte, kostensensible Projekte |
| Phosphorbronze | 15% | Überragende Elastizität, ausgezeichnete Ermüdungsbeständigkeit | Batteriekontaktstifte, Anwendungen mit hoher Biegebeanspruchung |
| Reinkupfer | 1 | Höchste Leitfähigkeit, weich | Anwendungen, bei denen maximale Leitfähigkeit wichtiger ist als mechanische Festigkeit |
Die IACS (International Annealed Copper Standard) misst die elektrische Leitfähigkeit, wobei reines Kupfer bei 20 Grad Celsius einen Wert von 100% hat. Kontaktstifte aus Berylliumkupfer stellen einen hervorragenden Kompromiss zwischen Leitfähigkeit und Festigkeit dar, da sie eine viel höhere Festigkeit und Flexibilität als reines Kupfer bieten und sich daher perfekt als Federkontaktstifte eignen, die Tausende von Steckzyklen überstehen. Für allgemeine Steckerkontaktstifte ist es oft am wirtschaftlichsten, Messingkontaktstifte zu verwenden, wenn keine extreme Zyklenlebensdauer erforderlich ist.
Die Oberflächenbeschichtung ist ebenso entscheidend. Das Grundmaterial sorgt für die Struktur, aber die Beschichtung bestimmt, wie der Stift mit seiner Gegenkontaktfläche interagiert.
| Beschichtungstyp | Leitfähigkeit (% IACS) | Hauptvorteile | Am besten geeignet für |
| Goldbeschichtung | 76% | Hervorragende Korrosionsbeständigkeit, niedriger Kontaktwiderstand, langlebig | Hochzuverlässige Anwendungen, Goldkontaktstifte für Medizin/Verteidigung |
| Nickelbeschichtung | 24% | Gute Korrosions- und Verschleißfestigkeit, hervorragende Unterschicht für Gold | Vernickelte Kontaktstifte als Basisschicht, industrielle Anwendungen |
| Silberbeschichtung | 85% | Höchste Leitfähigkeit unter den Beschichtungen, hervorragende Wärmeübertragung | Hochstromanwendungen, HF-Steckverbinder |
| Zinnbeschichtung | ~15% | Gute Lötbarkeit, kostengünstig | PCB-Kontaktstifte, Anwendungen, die Löten erfordern |
Kontaktstifte mit Goldbeschichtung gelten als die hochwertigste Option (Hersteller verwenden tendenziell den Begriff Goldstandard) für Anwendungen, bei denen Zuverlässigkeit und Leistung über einen längeren Zeitraum erhalten bleiben müssen. Im Gegensatz zu Silber und Kupfer oxidiert oder läuft Gold nicht an, was bedeutet, dass der Kontaktwiderstand während der gesamten Lebensdauer des Produkts niedrig bleibt.
Bei der Herstellung von Kontaktstiften verwenden einige Hersteller vernickelte Kontaktstifte als erste Schicht vor dem Auftragen von Gold, um eine Diffusionsbarriere zu schaffen, die verhindert, dass Grundmetalle durch das Gold auf die Oberfläche des Kontaktstifts wandern.
Viele Hersteller verwenden selektive Beschichtung, um ein Gleichgewicht zwischen Kosten und Leistung zu halten. Wenn beispielsweise nur der tatsächliche Kontaktbereich des Stifts mit Gold beschichtet wird und der Anschlussbereich mit Zinn oder Nickel, kann der Hersteller den Vorteil eines Goldkontaktstifts dort bieten, wo er entscheidend ist (an der elektrischen Verbindung), ohne die Kosten für die Goldbeschichtung des gesamten Teils.
Wenn Sie kundenspezifische Kontaktstifte benötigen, bietet Ihnen Falcon CNC Swiss die Möglichkeit, mit all diesen Materialien und den zugehörigen Beschichtungsverfahren zu arbeiten, um sicherzustellen, dass Sie die richtige Kombination aus Leistung und Preis erhalten.
Kontaktstifte haben in allen Branchen, die Elektronik verwenden, eine Vielzahl von Zwecken. Jeder Zweck benötigt seinen eigenen speziellen Kontaktstift-Typ.
PCB-Kontaktstifte ermöglichen spezifische elektrische Verbindungspunkte auf Leiterplatten (PCBs) für Funktionstests, In-Circuit-Tests (ICT), Programmierung, Signalüberwachung oder Erdung. Wenn Sie beispielsweise während des Herstellungsprozesses eine Leiterplatte testen möchten, können Sie Prüfvorrichtungsstifte (auch als Betten von Nägeln bezeichnet) verwenden, um temporäre Verbindungen zu den Testpunkten auf der Leiterplatte herzustellen.
Prüfkontaktstifte sind tatsächlich eine Art federbelasteter Kontaktstift. Sie sind die eigentlichen Prüfkontaktstifte, die in Testvorrichtungen verwendet werden. Diese Stifte sind so konzipiert, dass sie Tausende von Kompressionszyklen überstehen und gleichzeitig einen konstanten Kontaktwiderstand aufrechterhalten. Sie sind typischerweise in dichten Anordnungen angeordnet, um mehrere Testpunkte (potenziell Hunderte) auf einer einzelnen Platine zu kontaktieren.
Steckerkontaktstifte stellen den elektrischen Pfad für alle elektrischen Steckverbinder bereit. Unabhängig davon, ob Sie einen industriellen D-Sub-Steckverbinder oder einen Hochgeschwindigkeits-Datensteckverbinder für Netzwerkanwendungen benötigen, sind Steckerkontaktstifte für die Erstellung des elektrischen Pfads erforderlich.
Sie können entweder in einer männlichen Konfiguration (mit einer hervorstehenden Kontaktfläche) oder weiblich (mit einer Aufnahme, in die Sie eine männliche Konfiguration einstecken können) geliefert werden. Um sicherzustellen, dass sie die richtige Steckkraft, Ausrichtung und elektrische Leistung bieten, müssen alle Steckerkontaktstifte präzise Maßspezifikationen erfüllen.
Ladekontaktstifte sind federbelastete Kontakte, die für wiederholtes Verbinden und Trennen ausgelegt sind. Sie finden sie typischerweise in verschiedenen Anwendungen wie Smartphone-Ladestationen, kabellosen Ohrhöreretuis, Wearables und Ladegeräten für medizinische Geräte.
Automobil-Kontaktstifte müssen die härtesten Betriebsumgebungen aller Kontaktstifte erleben. Sie müssen eine zuverlässige elektrische Verbindung aufrechterhalten, während sie extremen Temperaturbereichen (-40°C bis +125°C), starken Vibrationen, Feuchtigkeit und Chemikalien ausgesetzt sind. Moderne Fahrzeuge beherbergen Hunderte von Automobil-Kontaktstiften in verschiedenen Komponenten (z. B. ECUs, Sensoren, Batterieüberwachungssystemen und ADAS-Modulen).
Hochstrom-Kontaktstifte sind für die Übertragung von elektrischer Leistung und nicht nur von Signalströmen ausgelegt. Daher bestehen Hochstrom-Kontaktstifte typischerweise aus größeren Querschnittsflächen, Berylliumkupfer (aufgrund seiner überlegenen Kombination aus Leitfähigkeit und Festigkeit) und Silber- oder Goldbeschichtung, um die ohmsche Erwärmung zu minimieren.
Niederohmige Kontaktstifte sind sehr wichtig in Anwendungen, bei denen selbst Milliohm-Widerstände von Bedeutung sind. Die Minimierung des elektrischen Kontaktwiderstands ist in Präzisionsmessinstrumenten, Batterieüberwachungssystemen und hochzuverlässigen Steckverbindern unerlässlich, da dies die Signalintegrität gewährleistet und die Wärmeentwicklung durch übermäßigen Widerstand verhindert.
SMD-Kontaktstifte werden für die Oberflächenmontage hergestellt, bei der der Kontaktstift direkt auf der Oberfläche der Leiterplatte platziert und eingelötet wird. Durchsteck-Kontaktstifte werden vor dem Löten in gebohrte Löcher auf der Leiterplatte eingeführt und bieten zusätzliche mechanische Festigkeit für Komponenten, die mechanischer Belastung ausgesetzt sein können.
Die Grundeinheit für die Messung einer elektrischen Stiftkonfiguration ist der Rasterabstand (Pitch). Beispielsweise könnten Sie in einer Hochdichtesteckverbinderanwendung einen Kontaktstift mit 1 mm Rasterabstand haben. Das bedeutet, dass der Abstand von Mitte zu Mitte zwischen benachbarten Kontaktstiften 1 mm beträgt. Je kleiner der Rasterabstand zwischen benachbarten Kontaktstiften ist, desto mehr Stifte passen in einen gegebenen Raum; die Herstellung erfordert jedoch ein höheres Maß an Präzision bei Kontaktstiftkonfigurationen mit kleinerem Rasterabstand. Entdecken Sie unsere Fertigungskapazitäten für Stifte und Wellen.
Wenn Sie Kontaktstifte für Ihr nächstes Projekt kaufen müssen, sei es Kontaktstifte im Großhandel für die Produktion oder kundenspezifische Kontaktstifte für ein einzigartiges Design, ist die Wahl des richtigen Partners entscheidend. Hier ist, worauf Sie achten sollten.
Kriterien für die Lieferantenauswahl
| Kriterium | Worauf achten | Warum es wichtig ist |
| Fertigungskapazität |
