Schweizer Zerspanung für Steckerstifte: Präzision, Leitfähigkeit & Zuverlässigkeit vom Prototyp bis zur Serienproduktion

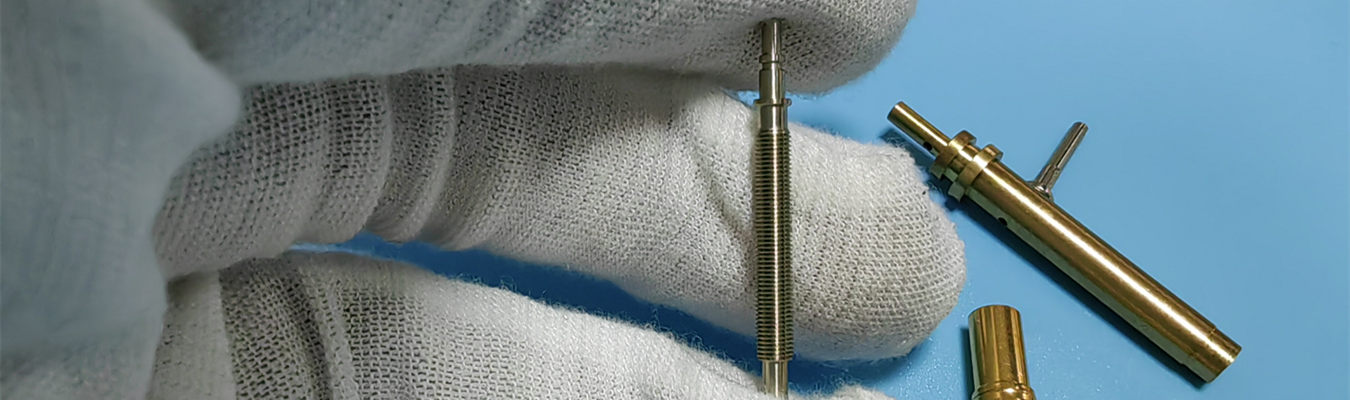

Präzisionsstift-Hersteller setzen auf Schweizer Drehautomaten, um Steckerstifte mit mikrometergenauen Toleranzen, hoher Leitfähigkeit und wiederholbarer Qualität herzustellen. Ob Sie vergoldete Steckerstifte für medizinische Geräte, Berylliumkupfer-Stifte für Hochstrom-Automobilsteckverbinder oder Edelstahl-Steckerstifte für Industriesensoren benötigen – Falcon CNC Swiss liefert vom Prototyp bis zur Serienproduktion.

Einleitung: Warum die Schweizer Bearbeitung die Zukunft der Steckerstifte definiert

Ob Sie als Konstruktions- oder Fertigungsingenieur tätig sind, Sie werden verstehen, dass die Bedeutung eines Steckerstifts über einen bloßen Metallstift hinausgeht; er ist die wesentliche Verbindung zur Übertragung von Signalen, Strom oder Daten zwischen Leiterplatten, Kabelbäumen und modularen Baugruppen. Letztendlich ist das gesamte System (sei es ein Autobatteriemodul, ein Patientenmonitor, eine 5G-Basisstation usw.) nur so zuverlässig wie das geometrische Profil, die Oberflächenbeschaffenheit und die Materialintegrität jedes einzelnen Stifts.

Als solches ist der Goldstandard für die Herstellung von Steckerstiften die Schweizer Drehmaschine, auch bekannt als Schweizer Drehautomat. Die Schweizer Bearbeitung kann Werkstücke so nah am Schneidwerkzeug unterstützen, verglichen mit konventionellen CNC-Drehoperationen, was praktisch keine Schneidwerkzeug-Vibrationen ermöglicht und es erlaubt, Längen-zu-Durchmesser-Verhältnisse von mehr als 20:1 zu erreichen. Falcon CNC Swiss nutzt über 12 Jahre Erfahrung mit hauseigener Messtechnik, kombiniert mit ISO 9001:2015-Qualitätssicherungsprotokollen, um kundenspezifisch gefertigte Steckerstifte für Losgrößen von 100 Stück bis über 500.000 herzustellen.

Dieser technische Leitfaden bietet eine umfassende Antwort auf die meisten technischen Fragen zu Steckerstiften, wie zum Beispiel: Was ist ein Steckerstift? Welche verschiedenen Arten von Steckerstiften gibt es? Und wie wählt man Materialien, Beschichtungen und Fertigungspartner für sicherheitskritische Anwendungen richtig aus?

1. Was ist ein Steckerstift? – Technische Definition

Ein Steckerstift (oder Kontaktstift) ist ein männliches oder weibliches leitfähiges Terminal, das dazu bestimmt ist, eine trennbare elektrische Verbindung herzustellen. In den meisten Anwendungen paaren sich die männlichen und weiblichen Steckerstifte, um einen niederohmigen Pfad zu bilden, der für Wartungs- oder Umkonfigurationszwecke getrennt werden kann.

Wesentliche Merkmale sind:

• Strombelastbarkeit – von Milliampere (Signalstifte) bis zu Hunderten von Ampere (Leistungsstifte)

• Kontaktwiderstand – typischerweise 10 mΩ für vergoldete Kontakte

• Steckzyklen – 500 bis 10.000 Zyklen, abhängig von Beschichtung und Federdesign

• Umgebungsabdichtung – IP67/IP69K in Kombination mit Gehäusen

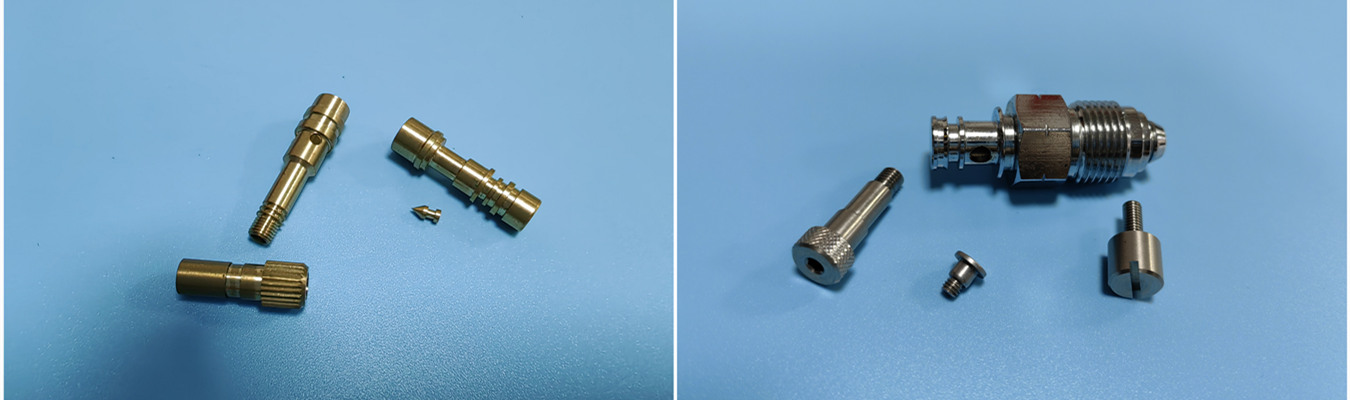

Als Lieferant für elektrische Steckerstifte fertigt Falcon CNC Swiss Stifte für praktisch jede Steckverbinderfamilie: rund, rechteckig, Board-to-Board, Wire-to-Board und Hochspannungs-EV-Steckverbinder.

2. Welche verschiedenen Arten von Steckerstiften gibt es?

Ingenieure müssen den richtigen Stifttyp basierend auf der Montagemethode, mechanischer Beanspruchung und elektrischen Anforderungen auswählen.

Nachfolgend finden Sie eine umfassende Übersicht über gängige Stifttypen und ihre Anwendungen:

Für spezielle Anforderungen fertigen wir auch Berylliumkupfer-Stifte, bei denen die Federkraft entscheidend ist (z. B. Batteriekontakte in Handgeräten) und vernickelte Steckerstifte für Umgebungen, die Diffusionsbarrieren gegen Korrosion erfordern.

Entdecken Sie weitere Präzisions-Schweizer gedrehte Stifte und Wellenkomponenten.

3. Kritische Material- und Beschichtungswahl für Steckerstifte

Die Auswahl der richtigen Basismetalllegierung und Oberflächenbeschichtung wirkt sich direkt auf Kontaktwiderstand, Verschleißlebensdauer, Lötbarkeit und Kosten aus. Nachfolgend sind die gängigsten Kombinationen aufgeführt, die wir bei Falcon CNC Swiss verwenden.

3.1 Basismetalllegierungen für CNC-Schweizer-gedrehte Stifte

3.2 Beschichtungsoptionen – Leistung vs. Kosten

Beschichtung ist nicht kosmetisch. Sie bestimmt Reibkorrosion, Einsteckkraft und Umweltbeständigkeit.

• Vergoldete Steckerstifte – Gold mit Nickelunterlage, 0,5 bis 2,5 μm Gold geeignet für Niederspannungssignale, hohe Steckzyklen und Oxidationsschutz. Typische Anwendung sind medizinische Geräte, einschließlich Testausrüstung, Telekommunikationsnetze und zugehörige Geräte.

• Silberkontaktstifte – Versilbert, 2-10 μm Silber hat die höchste Leitfähigkeit (niedrigster Kontaktwiderstand), kann aber bei Schwefelexposition korrodieren. Typische Anwendungen sind Hochleistungsschalter und Stromschienen.

• Vernickelte Steckerstifte – 2-5 μm. Sehr hart; korrosionsbeständig; Diffusionsbarriere. Häufig verwendet in Industrie-Steckverbindern.

• Zinnbeschichtung – 3-8 μm mattes Zinn für kostengünstige Kontakte in der Unterhaltungselektronik; ideal für Anwendungen mit einer geringen Anzahl (<50) von Steckzyklen.

Für die OEM-Steckerstift-Produktion empfehlen wir oft selektive Beschichtung: Nur der Kontaktbereich wird vergoldet, während der Lötschwanz verzinnt wird. Dies reduziert die Kosten ohne Leistungseinbußen.

4. Schweizer Bearbeitung vs. Stanzen vs. Kaltstauchung – Warum Präzision gewinnt

Viele Präzisionsstift-Hersteller verwenden Folgestanzen oder Kaltstauchung für hohe Stückzahlen und einfache Geometrien.

Die Schweizer Drehbearbeitung ist jedoch überlegen, wenn Sie Folgendes benötigen:

• Komplexe 3D-Formen – Stufendurchmesser, Hinterschneidungen, Gewinde, Querbohrungen, Nuten und Radien

• Enge Toleranzen – ±0,005 mm (0,0002″) im Durchmesser, ±0,02 mm in der Länge

• Kleine bis mittlere Stückzahlen – 100 bis 100.000 Stück ohne Hartwerkzeugkosten

• Schnelle Vorlaufzeit: Stifte-Hersteller – Prototypen in 5-7 Tagen, Produktion in 2-3 Wochen

• Mikropräzisionsdrehen – Durchmesser von 0,3 mm bis 32 mm, Längen bis 300 mm

Produkte, die mit unseren Citizen- und Tsugami-CNC-Schweizer-Drehmaschinen hergestellt werden, werden 24 Stunden am Tag, sieben Tage die Woche mit automatischen Stangenvorschüben, automatischer Teileentnahme, In-Prozess-Messmethoden und -prozessen gefertigt. Wir bieten auch Sekundärdienstleistungen wie Querbohren, Gewindeschneiden, Rändeln, Glattwalzen und sogar die Montage von federbelasteten Pogo-Pins mit Fangfedern an!

Erfahren Sie mehr über unsere Hochvolumen-CNC-Schweizer-Bearbeitungsdienstleistungen!

Technische Beratung und Prototypen-Angebot

Haben Sie eine Zeichnung für die kundenspezifische Steckerstift-Fertigung? Unsere Ingenieure prüfen die fertigungsgerechte Gestaltung (DFM) innerhalb von 24 Stunden. Wir bieten Kleinmengen von Steckerstiften (100-2000 Stück) ohne überhöhte Rüstkosten. Fordern Sie Ihr Prototypen-Angebot an →

5. Branchenspezifische Steckerstift-Lösungen

Verschiedene Branchen stellen einzigartige mechanische, elektrische und regulatorische Anforderungen.

Falcon CNC Swiss verfügt über umfangreiche Erfahrung in fünf Schlüsselsektoren:

5.1 Automobil – Hohe Vibration und hoher Strom

Als führender Lieferant von Automobil-Steckerstiften produzieren wir Stifte für Motorsteuergeräte, Batteriemanagementsysteme, Ladeeingänge und Beleuchtungsmodule. Typische Materialien: C19400, C15100 und Edelstahl. Beschichtungen: Zinn (Kosten) oder Gold (Signale). Wir halten die IATF 16949-Prozessstandards ein und führen eine 100%ige Maßprüfung an kritischen Merkmalen durch. Erfahren Sie mehr über Präzisionsbearbeitung für die Automobilindustrie →

5.2 Medizintechnik – Biokompatibilität und Zuverlässigkeit

Medizintechnische Steckerstifte erfordern ISO 13485-konforme Prozesse, Passivierung (
