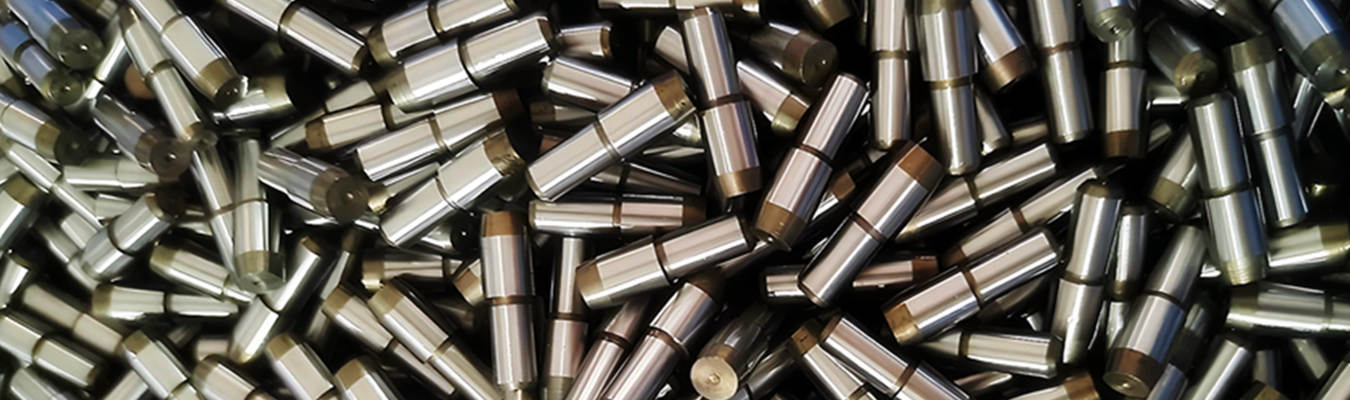

Führungsstifte sind ein oft übersehenes Bauteil in der Präzisionswerkzeugtechnik, Automation und Linearführungssystemen. Das Material von Führungsstiften, einschließlich gehärtetem Stahl für den Einsatz in hochzyklischen Werkzeugsätzen, Hartmetall für abrasive Umgebungen und verchromtem Stahl für Korrosionsbeständigkeit, erfordert jeweils einen spezifischen Herstellungsprozess, der letztlich Ihre Maschinenverfügbarkeit und Teilequalität beeinflusst. Falcon CNC Swiss kombiniert die Fähigkeit, Führungsstifte durch Swiss-Drehen herzustellen, mit seiner Expertise in der Fertigung von Swiss-Schraubenmaschinenteilen, um Führungsstifte mit Mikrontoleranzen, wiederholbarer Härte und Spiegeloberflächen zu schaffen.
Führungsstifte sind nicht einfach nur Standardteile aus dem Regal. Ihre Leistung steht in direktem Zusammenhang mit der Fähigkeit, eine endgültige Ausrichtung, Verschleißlebensdauer und Positioniergenauigkeit in Werkzeugen, Formen, Vorrichtungen/Spannvorrichtungen und linearen Führungssystemen zu erreichen. Ein schlecht gefertigter Führungsstift kann zu Fressen, vorzeitigem Verschleiß, Fehlausrichtung und Ausschussteilen führen. Ein präzisionsgeschliffener Führungsstift, der mit dem richtigen Spiel und der richtigen Oberflächengüte hergestellt wird, schafft mindestens die doppelte Lebensdauer des Werkzeugs und erfordert weniger häufige Wartung.
Swiss-Automatendrehmaschinen (oder Swiss-Schraubenautomaten) sind optimal für die Herstellung von Führungsstiften und erfüllen alle anderen Spezifikationen oder Anforderungen von Führungsstifte-Herstellern. Das Swiss-Drehen stützt das Werkstück nahe am Schneidwerkzeug, wodurch eine unvergleichliche Längen-zu-Durchmesser-Verhältnisse (25:1) ohne Durchbiegung erreicht werden. Bei Falcon CNC Swiss bieten wir kundenspezifische Führungsstifte-Lieferlösungen – von einzelnen Prototypen-Führungsstiften bis hin zu Serienlieferungen von Führungsstiften in hohen Stückzahlen (500.000+) mit 100%iger Qualitätswiederholbarkeit.
Führungsstifte, auch als Passstifte, Ausrichtstifte oder Führungsbolzen bezeichnet, sind zylindrische Komponenten, die eine lineare Führung, Positionierung und Ausrichtung zwischen zwei zusammenhängenden Teilen ermöglichen. Werkzeugsätze, Formhälften und Spannplatten haben alle Führungsstifte; sie werden verwendet, um sicherzustellen, dass der Werkzeugsatz, die Formhälfte oder die Spannplatte bei jedem Schließzyklus immer in dieselbe Position zurückkehrt. Darüber hinaus arbeiten Führungsstifte in linearen Führungssystemen mit Buchsen oder Kugellagern zusammen, um Bewegungen mit sehr geringer Reibung einzuschränken.
Hauptfunktionen von Führungsstiften:
Ausrichtung – Aufrechterhaltung der Konzentrizität zwischen oberen und unteren Werkzeugplatten
Lastaufnahme – Widerstand gegen Seitenkräfte beim Stanzen, Umformen oder Spritzgießen
Verschleißfestigkeit – Bereitstellung einer harten, reibungsarmen Oberfläche für wiederholten Gleitkontakt
Positionierung – Lokalisieren von Werkstücken, Vorrichtungen oder automatischen Endeffektoren
Falcon CNC Swiss ist eine industrielle Führungsstifte-Fabrik, die sich auf die Herstellung von Stiften spezialisiert hat, die als Industrieführungen oder Führungsstifte für Werkzeugsätze und Formen sowie für Vorrichtungen, Presswerkzeuge und Systeme verwendet werden, die auf präzise lineare Bewegungen angewiesen sind.
Während der Begriff „Stifte" viele Kategorien umfasst (Passstifte, Kegelstifte, Spannstifte usw.), konzentriert sich dieser Abschnitt auf Ausrichtungsführungsstifte und Presswerkzeug-Führungsstifte, die in der Werkzeugtechnik und Linearführung verwendet werden.
Nachfolgend ein technischer Vergleich gängiger Führungsstift-Typen:
| Stifttyp | Typisches Material | Härte (HRC) | Hauptanwendung |
|---|---|---|---|
| Werkzeugsatz-Führungsstifte (mit Bund) | Gehärteter Stahl (52100, SUJ2) | 58-62 HRC | Folgestanzwerkzeuge |
| Form-Führungsstifte (gerade) | Edelstahl (440C, 420) | 50-55 HRC | Spritzgussformen, Pressformen |
| Vorrichtungs- und Spannvorrichtungs-Führungsstifte | Einsatzgehärteter Stahl (8620, 20MnCr5) | 58-62 HRC Kern, 60-64 Oberfläche | Bohrvorrichtungen, Montagevorrichtungen |
| Hartmetall-Führungsstifte | Vollhartmetall (K10, K20) | 89-92 HRA (~70 HRC äquivalent) | Abrasiver Verschleiß, Hochtemperaturführungen |
| Beschichtete Führungsstifte | Gehärteter Stahl + TiN, TiCN, CrN | 65-70 HRC (beschichtungsabhängig) | Zum Fressen neigende Materialien, Trockenlauf |
| Verchromte Führungsstifte | Stahl + Hartchrom (5-15 μm) | 65-70 HV äquivalent | Korrosive Umgebungen, langlebige Linearbuchsen |
| Geschliffene Führungsstifte (spitzenlos geschliffen) | Jeder gehärtete Stahl | Verschiedene | End-OD-Toleranz +-0,002 mm |

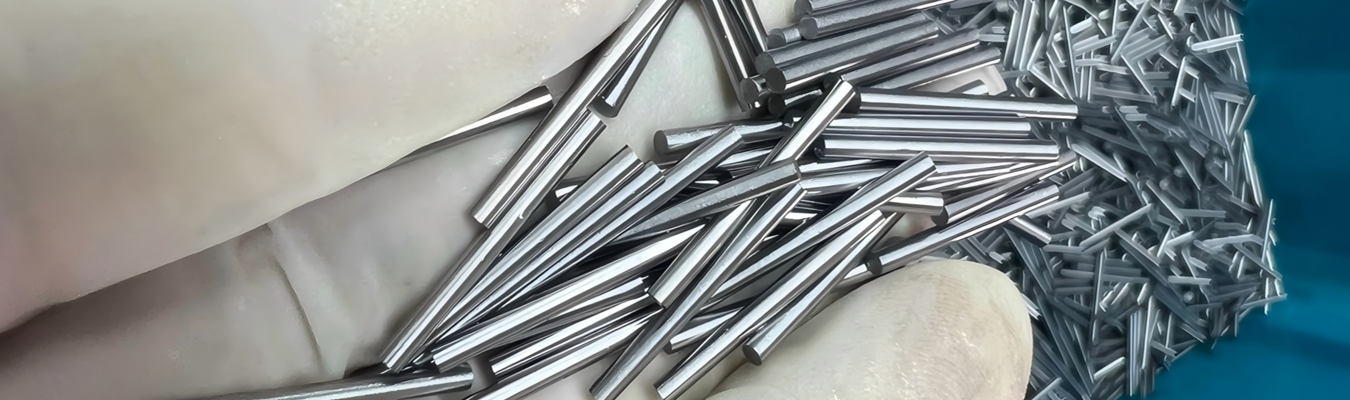

| Automobil-Führungsstifte | Einsatzgehärtet oder Edelstahl | 58-62 HRC | Fließbandpaletten, Motorvorrichtungs-Fixierer |
Wir sind ein Führungsstifte-Hersteller, der sich auf die Fertigung mit Präzision selbst bei den strengsten Toleranzen spezialisiert hat. Unser Unternehmen bietet OEM-Führungsstifte-Produktion an, wenn ein OEM-Kunde eine bestimmte Geometrie benötigt, sowie wenn ein Führungsstift mit einer speziellen Hinterschneidung, Schmiermut oder Montagegewinde erforderlich ist.

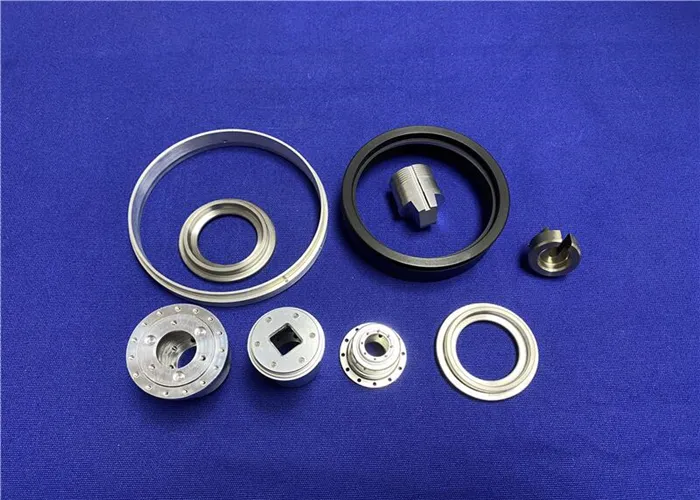

Erfahren Sie mehr über Falcon Präzisions-Swiss-gefräste Komponenten.
Bei der Spezifikation von Führungsstiften müssen Ingenieure fünf voneinander abhängige Parameter definieren. Im Folgenden wird beschrieben, wie Falcon CNC Swiss diese angeht:
Die Toleranzen der Führungsstifte bestimmen die Passung zwischen den Stiften und den Buchsen oder den Montagebohrungen.
Die Standard-Toleranzklassen (nach JIS B 0408 oder ISO 286) für Führungsstifte sind:
m6 – Presspassung (Einpressen in die feste Platte)
f7 oder g6 – Gleitpassung (mit Spiel von 5 bis 15 Mikrometern auf jeder Seite des Führungsstifts).
Die meisten handelsüblichen Führungsstifte haben einen Durchmesser von 1 mm bis 50 mm in Schritten von entweder 0,5 mm oder 1 mm. Bei Falcon CNC Swiss kann ein kundenspezifischer Führungsstift auch mittels Swiss-Drehen für alle runden Größen zwischen 0,8 mm und 32 mm hergestellt werden; und wenn Toleranzen größer als ±0,003 mm erforderlich sind, wird der Führungsstift nach dem Swiss-Drehen spitzenlos geschliffen.
Nach dem Härten werden Präzisionsführungsstifte spitzenlos geschliffen, um zu gewährleisten:
Rundheit: +-0,001 mm (1 Mikron)
Zylindrizität: +-0,002 mm über 100 mm Länge
Oberflächengüte: Ra 0,05 bis 0,20 μm für Gleitkontakt; Ra 0,40 μm für allgemeine Führung.
Die Oberflächengüte von Führungsstiften wirkt sich direkt auf die Reibung aus und erzeugt Verschleißpartikel und beeinflusst die Qualität der Schmierung. Für hochzyklische Werkzeugsätze empfehlen wir ein Ra von 0,10 μm und eine Plateauhonung.
Die Härte von Führungsstiften wird normalerweise mit der Rockwell-Härteskala (HRC) angegeben. Die folgenden Beispiele dienen als allgemeine Kriterien für die Härte von Führungsstiften in Werkzeug- oder Formenkomponenten-Anwendungen:
Durchgehärtete Komponenten (z.B. 52100) mit HRC 58-62
Edelstahlkomponenten (z.B. 440C, 420) mit HRC 50-55
Einsatzgehärtete Komponenten (z.B. 8620 Stahl) mit Oberfläche = HRC 60-64 und Kern = HRC 35-45
Hartmetall-Führungsstifte = 70-72 HRC äquivalent (beachten Sie, dass sie sehr spröde sind)
Für gehärtete Stahl-Führungsstifte verwenden wir Vakuumwärmebehandlung, um Verzug zu minimieren und eine gleichmäßige Härte zu erreichen. Edelstahl-Führungsstifte werden nach dem Schleifen zur Korrosionsbeständigkeit passiviert.
Der Raum, der zwischen dem Führungsstift und seiner Gegenbuchse entsteht, ist ein Balanceakt zwischen freier Bewegung und Genauigkeit der Ausrichtung. Die Standard-Spiele für Stahl-auf-Stahl oder Stahl-auf-Bronze-Buchsen sind:
Niedrige Geschwindigkeit/Hohe Kraft Presswerkzeuge: 0,5% - 1,0% des Führungsstift-Durchmessers auf jeder Seite
Hochgeschwindigkeitsstanzen: 0,2% - 0,4% des Führungsstift-Durchmessers mit Zwangsschmierung auf jeder Seite
Form-Führungsstifte (Spritzguss): 0,3% - 0,5% des Führungsstift-Durchmessers
Beispiel: Wenn der Führungsstift 0,03 mm auf beiden Seiten beträgt, ergibt das insgesamt 0,06 mm (für einen 20 mm Stift bei 0,3% Spiel) und die Falcon Swiss CNC-Maschine kann dies durch wiederholte Produktion konsistent erreichen.
Die Auswahl des richtigen Basismaterials und der richtigen Oberflächenbehandlung verlängert die Werkzeuglebensdauer und verhindert Festfressen. Nachfolgend sind unsere am häufigsten angefragten Kombinationen:
| Material / Beschichtung | Härte | Reibungskoeffizient (vs. Stahl) | Am besten geeignet für |
|---|---|---|---|
