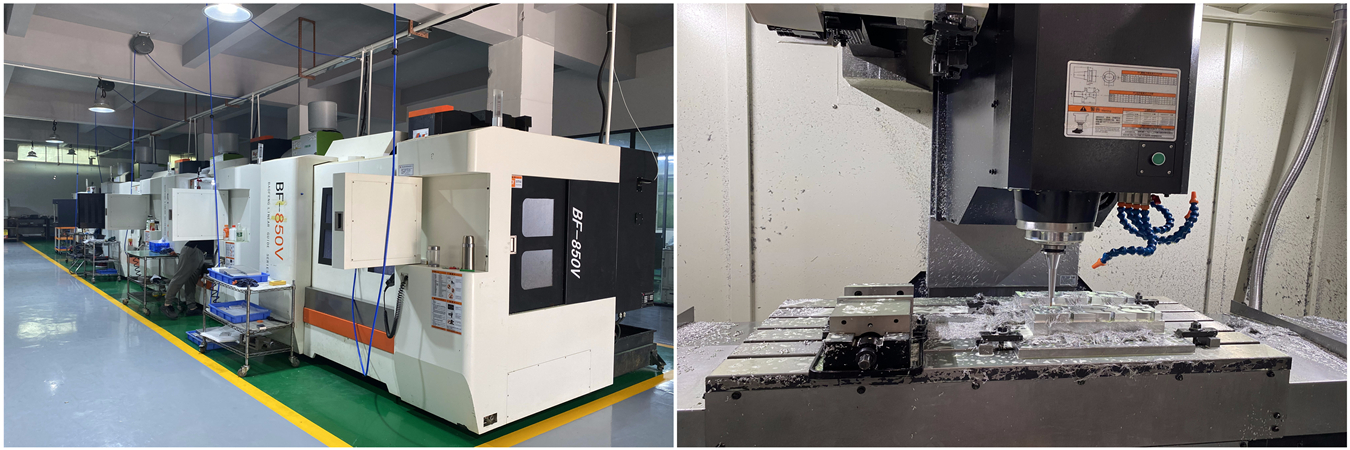

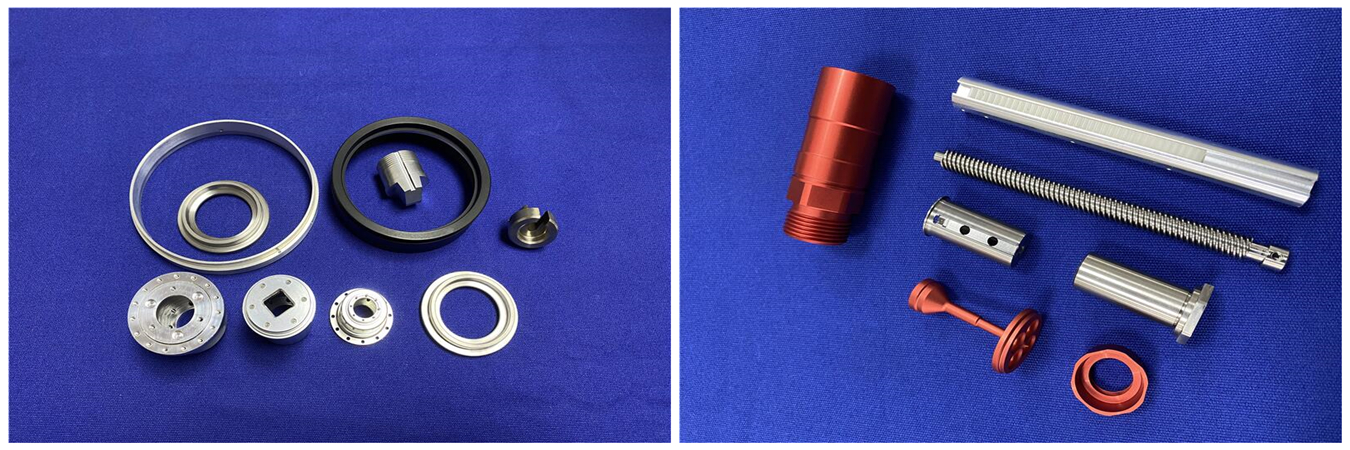

Haben Sie sich jemals gefragt, wie komplexe Metallteile für Autos und Lastwagen, medizinische Geräte, Elektronik und mehr mit solcher Präzision hergestellt werden? Ein Großteil der Antwort liegt in der CNC-Fräsmaschine. Das Rückgrat der modernen Fertigung nimmt massive Materialblöcke und fräst sie weg, um die erforderlichen Teile zu hinterlassen – in außergewöhnlicher Stückzahl und mit erstaunlicher Genauigkeit.
Doch was enthält eine CNC-Fräsmaschine eigentlich? Die Kenntnis Ihrer CNC-Fräsmaschinenteile und -komponenten ist nicht nur für Techniker wichtig. Wenn Sie CNC-Fräsmaschinenteile kaufen oder nach Lieferanten für CNC-Fräsmaschinenkomponenten suchen, hilft Ihnen ein grundlegendes Verständnis dabei, bessere Fragen zu stellen und klüger auszuwählen.
Wir stellen Ihnen die wichtigsten Teile einer CNC-Fräsmaschine vor. Wir erklären, was sie tun, warum sie wichtig sind und wie Ihnen grundlegende Kenntnisse darüber helfen, wenn Sie Teile für Ihre CNC-Fräsmaschinenkomponenten bei einem Anbieter bestellen.
Bevor wir uns mit den CNC-Fräsmaschinenteilen befassen, sollten wir noch eine letzte grundlegende Frage klären:
Einfach ausgedrückt ist eine CNC-Fräse wie ein robotergesteuerter Bohrer und Fräser, der einem Computerprogramm folgt, um Schlitze, Löcher, ebene Flächen und sogar komplexe 3D-Formen aus einem Material zu schneiden. Im Allgemeinen rotieren die meisten CNC-Fräsen ihre Schneidwerkzeuge, um Material von einem Werkstück zu entfernen.
Der Begriff bedeutet einfach eine Fräsmaschine, die von einem Computer gesteuert wird; im Gegensatz zu alten manuellen Fräsmaschinen, bei denen eine Person Räder drehen musste, um den Fräser zu bewegen, tut die CNC „was ihr gesagt wird" und fährt jedes Mal genau an die richtige Stelle, präzise und oft ohne menschliches Eingreifen während des Laufs.
Wie setzen sich CNC-Programmierung und CNC-G-Code in dieser technologischen Welt durch? CNC-Fräsprogrammierung: Die Programmierung einer CNC-Fräse umfasst das Schreiben eines Satzes von G-Code-Anweisungen, die der Maschine sagen, wohin und wie schnell sie sich bewegen soll und wann sie tatsächlich Schnitte ausführen soll. Programmierer verwenden CAM-Software (Computer-Aided Manufacturing), um 3D-Modelle in „Werkzeugbahnen" umzuwandeln. Es klingt kompliziert, aber mit guten Softwarewerkzeugen ist es nicht unerschwinglich. Viele Hersteller von CNC-Fräsmaschinenteilen haben erfahrene Programmierer im Team, die optimale Bahnen für den Schnitt analysieren und entwickeln.
Meistens bedeutet das, im Klassenzimmer zu sitzen und jemanden sagen zu hören: „Warten Sie unbedingt drei Sekunden, bis die Spindel hochgefahren ist" oder „Wenn Ihr Werkstück anfängt, verbrannt zu riechen, bekommt es wahrscheinlich nicht genug Schmiermittel." Aber viele technische Schulen bieten Kurse an, um dies zu lernen. Glücklicherweise gibt es dank des Internets mittlerweile Online-Kurse, die aus Studien mit laufender Software und Simulatoren bestehen, die dasselbe tun, ohne dass Sie als Programmierer ein Risiko eingehen. Es ist wichtig, sich sowohl mit der Software als auch mit der Hardware (d. h. den Teilen, die wir als Nächstes besprechen) vertraut zu machen.
Wenn Ihr Projekt prismatische Teile oder komplexe Oberflächenprofile erfordert, können Sie unsere Präzisions-CNC-Dienstleistungsfähigkeiten für eine breitere Palette von Bearbeitungsoptionen erkunden.
Lassen Sie uns in die Kern-CNC-Fräsmaschinenteile eintauchen, die in jeder Maschine vorhanden sind. Dies sind die wesentlichen Bausteine, die bestimmen, wozu die Maschine fähig ist.
Das Gestell ist das, worauf die Maschine steht. Das Gestell besteht traditionell aus schwerem Gusseisen oder geschweißtem Stahl. Warum so schwer? Um Vibrationen zu absorbieren. Wenn die Maschine schneidet, entstehen allerlei Kräfte. Ein steiferes, schwereres Gestell stabilisiert die Dinge, was sich direkt in einer besseren Oberflächengüte und Werkzeugstandzeit niederschlägt. Betrachten Sie es einfach als das Skelett, das alles andere trägt.
Die Spindel ist das Herz der Maschine. Sie ist die rotierende Baugruppe, die das Schneidwerkzeug aufnimmt und dreht. Spindeln werden bewertet nach:
Leistung – Wie viel Drehmoment sie liefert (wichtig für das Schneiden harter Materialien).
Drehzahl – in U/min (Umdrehungen pro Minute). Höhere Drehzahlen sind gut für feine Oberflächen und kleine Werkzeuge.
Genauigkeit – Die Spindel muss mit sehr geringem Rundlauf laufen, sonst werden Ihre Schnitte nicht genau.
Es ist leicht zu verstehen, warum eine gute Spindel für die Herstellung hochwertiger CNC-Fräsmaschinenteile unerlässlich ist. Erfahrene Hersteller von CNC-Fräsmaschinenteilen pflegen ihre Spindeln sorgfältig, um gleichbleibend gute Ergebnisse zu erzielen.
Der Werkzeughalter ist die kritische Verbindungsstelle zwischen Spindel und dem Schneidwerkzeug. Als Präzisionsspannzange oder -futter klemmt er das Schneidwerkzeug (wie einen Schaftfräser) fest. Wenn der Werkzeughalter nicht sauber oder verschlissen ist, kann das Werkzeug rutschen oder taumeln, was Ausschuss erzeugt und möglicherweise die Maschine beschädigt. Achten Sie auf CAT-, BT- und HSK-Halterungen unter anderem.
Das Gehirn und die Muskeln, die es präzise bewegen, wohin und wie genau.
Die Steuerung ist der Computer, der das G-Code-Programm liest und Signale an die Motoren sendet. Hier über die Benutzeroberfläche lädt der Bediener Programme, setzt Werkzeugkorrekturen und startet die Maschine. Marken wie Fanuc, Siemens und Haas sind üblich. Eine gute Steuerung erleichtert die Programmierung der Maschine und macht sie zuverlässiger.
Das sind die Muskeln. Servomotoren treiben die Bewegung der verschiedenen Achsen (X, Y und Z) der Maschine an. Angesteuert durch Signale von der Steuerung drehen sie sich um exakte Gradzahlen und bewegen Tisch oder Spindel in die richtige programmierte Position. Sie verfügen über Rückmeldegeräte, die der Steuerung mitteilen: „Ich bin genau dorthin gegangen, wohin Sie mich geschickt haben", daher ist jedes Spiel dort für einen präzisen Schnitt abträglich.
„Die Schienen" und „die Spindeln" – die Präzisionsteile, die es möglich machen! Lineare Führungen unterstützen die beweglichen Teile und sorgen für einen geraden Lauf. Kugelgewindetriebe sind mit Kugeln versehene Gewindewellen, die den Tisch mit sehr geringer Reibung und ohne nennenswertes Spiel bewegen. Verschleiß an Linearführungen und Kugelgewindetrieben ist eine häufige Ursache für Ungenauigkeiten bei älteren Maschinen.
Dies sind die Teile, die tatsächlich Ihr Material berühren und schneiden!
Die Schneidwerkzeuge, die Sie beim CNC-Fräsen am häufigsten verwenden, sind „Schaftfräser", die wie Bohrer aussehen, aber in alle Richtungen schneiden können (seitlich sowie eintauchend!). Schaftfräser gibt es in vielen Formen, aber am gebräuchlichsten sind:
Quadratschaftfräser: Zum Schneiden scharfer, rechteckiger Schultern.
Kugelkopfschaftfräser: Zum Erzeugen gekrümmter Oberflächen.
Schruppschaftfräser: Zum schnellen Abtragen großer Materialmengen.
Die gewählte Form beeinflusst Geschwindigkeit, Oberflächengüte und Kosten Ihrer CNC-Fräsmaschinenteile.
Wie oben erwähnt, sind dies kritische Teile. In der CNC-Fachsprache wird dies oft als das Teil in einem Werkzeugwechsler der CNC bezeichnet, das den jeweiligen Schaftfräser für den beabsichtigten Vorgang hält.
Das Schneiden von Metall erzeugt Hitze, die Werkzeuge zerstören oder zumindest Ihr Teil verziehen kann. Um diese Wärme im Schneidbereich zu bewältigen, pumpen Kühlmittelsysteme eine Flüssigkeit (oder sprühen manchmal einen Nebel) auf den Fräser und darum herum, um:
Zu schmieren: Die Reibung zwischen Werkzeug und Material zu verringern, um Hitze zu reduzieren.
Zu kühlen: Wärme durch die zugeführte Flüssigkeit abzuführen. Dies ermöglicht möglicherweise höhere Schnittgeschwindigkeiten und Vorschübe.
Späne auszuspülen: Die kleinen abgeschnittenen Metallstücke wegzuspülen, damit sie nicht wieder in den Schneideingriff gelangen.
Der richtige Einsatz von Kühlmittel ist für anspruchsvolle Hersteller von CNC-Fräsmaschinenteilen eine wichtige Sache, und Sie müssen darauf achten.
Wie jede Maschine benötigen auch Fräsmaschinen gelegentlich Ersatzteile, zumindest in bestimmten Zeitabständen, um eine gute Genauigkeit in der Produktion aufrechtzuerhalten.
Verschleißteile
Diese Teile nutzen sich zwangsläufig ab und gelten daher als:
Führungsbahnwischer: Gummidichtungen halten Schmutz von den Linearführungen fern, sodass dieser nicht abrasiv wirkt.
Filter: In den Kühlmittel- und Schmiersystemen.
Riemen! Und vielleicht sogar Lager im Antriebssystem.
Spindelspannzange: Klemmt den Werkzeughalter.
Ein guter Wartungsplan verhindert böse Überraschungen. Typische Intervalle sind:
Täglich: Kühlmittelstand prüfen (falls nachfüllbar); Späne von der Maschine entfernen; Führungen schmieren.
Monatlich oder so: Filter prüfen und reinigen; Führungsbahnwischer überprüfen.
Jährlich oder seltener: Spindelausrichtung prüfen, Kugelgewindetriebe auf Spiel prüfen, Verschleißteile nach Bedarf ersetzen.
Wenn Sie eine Werkstatt betreiben, sind zuverlässige Quellen für Ersatzteile ein „Muss". Typische Lieferanten von CNC-Fräsmaschinenteilen führen gängige Artikel wie Riemen, Filter, Werkzeughalter usw. auf Lager.

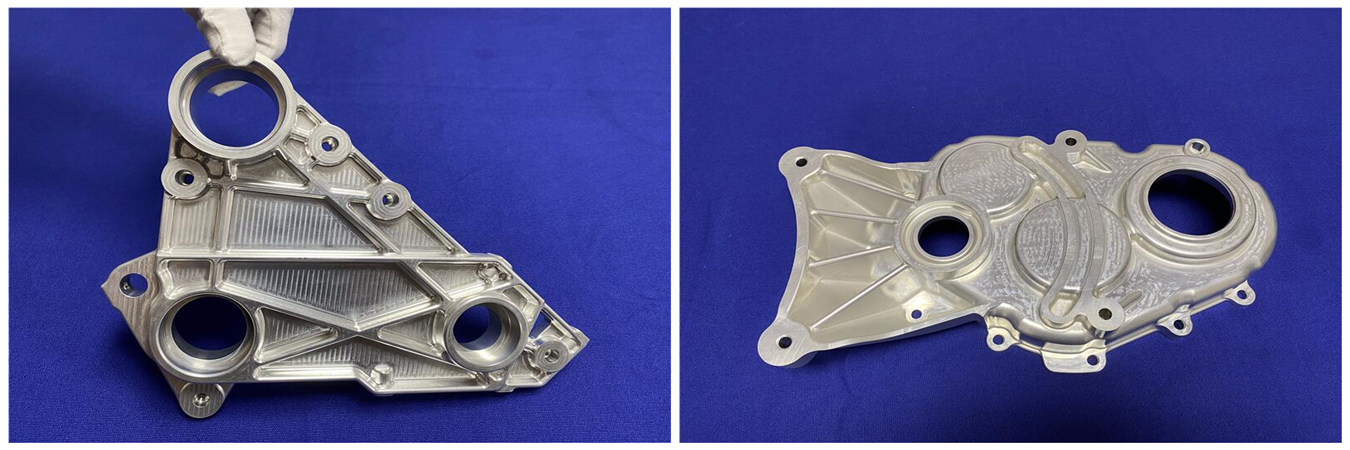

Für größere und komplexere Geometrien bieten Präzisions-CNC-Fräsdienstleistungen mehr Flexibilität beim Materialabtrag und der Oberflächenprofilierung.
