Auf der ewigen Suche nach Perfektion in der Fertigung, wo Toleranzen in Mikrometern gemessen werden und ein Produktfehler keine Option ist, gibt es viele Technologien, die als besonders gelten. Darunter ist das Swiss-Schraubendrehen wahrscheinlich der höchste Gipfel der Präzisionstechnik. Wenn Sie in der Medizintechnik, Luft- und Raumfahrt oder Elektronik tätig sind und täglich mit den Problemen der Herstellung kleiner, komplexer Teile mit höchster Präzision konfrontiert werden, müssen Sie sich mit diesem Prozess vertraut machen.
Diese Abhandlung bietet ein vollständiges Verständnis der Swiss-Type-Drehbearbeitung. Wir werden sehen, was sie ist, wie sie sich grundlegend von der konventionellen CNC-Bearbeitung unterscheidet, und noch wichtiger, warum die Dienstleistungen einer auf Swiss-Schraubendrehen spezialisierten Werkstatt die strategischste Entscheidung für Ihr nächstes Projekt sein könnten.
Um zu verstehen, was Swiss-Drehbearbeitung ist, müssen wir auf eine Geschichtsstunde zurückgreifen. Entwickelt im 19. Jahrhundert ursprünglich für die Herstellung präziser Teile im Rahmen der Schweizer Uhrenindustrie, leitet sich der Name von der Notwendigkeit ab, sehr kleine, schlanke, komplexe Teile mit extremer Präzision herzustellen. Die alten Drehbänke der Uhrenindustrie hatten aufgrund von Werkzeugdruck und Materialdurchbiegung große Probleme mit diesen Bauteilen.

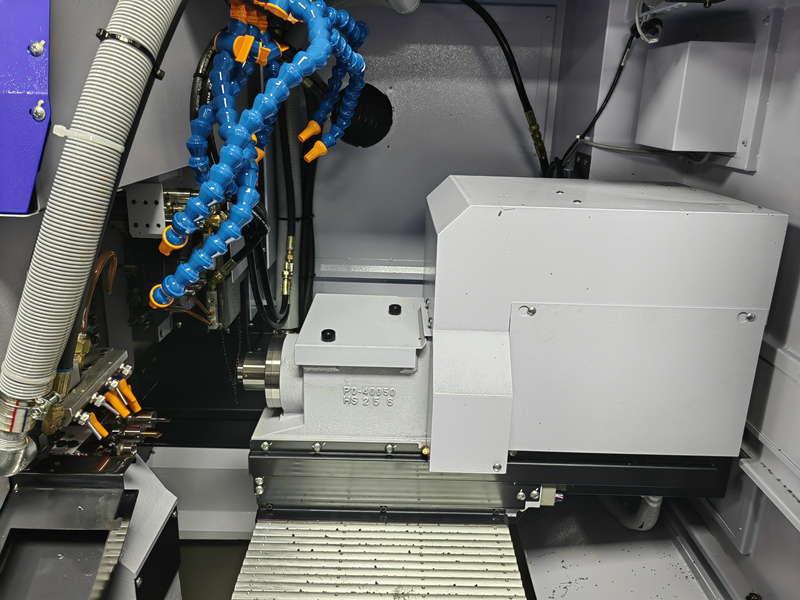

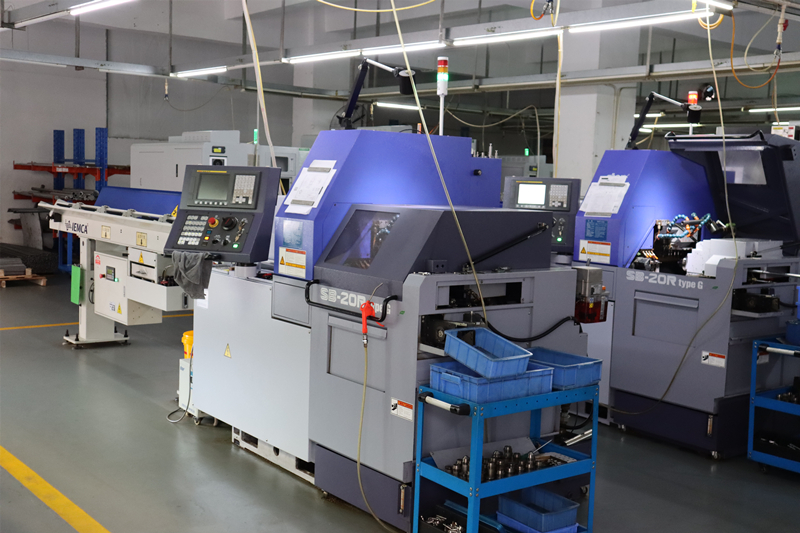

Die Antwort ist ganz einfach die Swiss-Type-Drehmaschine, oder auch Swiss-Automatendrehmaschine. Das Prinzip, das sie von den alten traditionellen Drehbänken unterscheidet, ist die Führungsbuchse. Bei einer normalen Drehbank wird das Werkstück fixiert und die Werkzeuge bewegen sich darauf. Bei einer Swiss-Maschine hingegen wird das Stangenmaterial (in der Regel bis zu 32 mm Durchmesser) fest durch eine Führungsbuchse gehalten, und der gesamte Spindelstock bewegt sich in der Z-Ebene hin und her. Die Schneidwerkzeuge sind meist nicht rotierend oder bewegen sich radial und arbeiten sehr nahe an der Führungsbuchse.
Diese Konstruktion mit „gleitendem Spindelstock“ bietet dem Werkstück direkt an der Schneidkante eine unvergleichliche Unterstützung. Das Ergebnis ist, dass selbst bei langen, schlanken Teilen kein Flattern, keine Vibrationen und keine Materialdurchbiegungen auftreten, die bei einer normalen Drehbank die Präzision zerstören würden. Das hier angewandte Prinzip ist die treibende Kraft der Swiss-Drehpräzision.
Der Begriff „Swiss-Schraubendrehen“ ist die heutige Neubewertung dieses ursprünglichen Konzepts. Während sich das Grundprinzip nicht geändert hat, sind die heutigen Maschinen Wunderwerke der Technik. Es sind nicht einfach Drehbänke, sondern multifunktionale CNC-gesteuerte Kraftpakete.
Also müssen wir die Frage stellen: Was ist Swiss-Schraubendrehen heute im 21. Jahrhundert? Einfach erklärt, ist es eine hochpräzise CNC-Drehoperation, die auf einer Swiss-Type-CNC-Drehmaschine durchgeführt wird und häufig angetriebene Werkzeuge und Sekundäroperationen beinhaltet. Die Komponenten der heutigen Welt der Swiss-Schraubendreh-Dienstleistungen bestehen aus:
Die Führungsbuchse: Dies ist immer noch das Herzstück des Konzepts. Sie hält das Stangenmaterial fest, direkt hinter den Schneidwerkzeugen, und eliminiert so praktisch Vibrationen und das Wegdrücken des Materials, was notwendig ist, um die extrem engen Toleranzen zu halten.
CNC-Steuerungstechnologie: Moderne Maschinen werden vollständig über Computer gesteuert, was die Programmierung sehr komplexer geometrischer Formen und eine wiederholbare Genauigkeit von ±0,0002 Zoll oder besser ermöglicht.
Angetriebene Werkzeuge (Live Tooling): Dies ist der Teil, der wirklich den Unterschied ausmacht. Neben einfachen Drehwerkzeugen umfasst angetriebenes Werkzeug rotierende Werkzeuge (wie Schaftfräser und Bohrer), die von unabhängigen Motoren angetrieben werden. Dies ermöglicht Fräsen, Querbohren, Nuten usw. in derselben Maschine und in einer einzigen Aufspannung. Diese Fähigkeit wird allgemein als Dreh-Fräsen oder CNC-Swiss-Drehen bezeichnet.
Mehrere Achsen: Die fortschrittlicheren Swiss-Maschinen arbeiten oft mit 5, 7 oder mehr Achsen, so dass die Werkzeuge das Werkstück praktisch aus jedem Winkel bearbeiten können, ohne dass Nachbearbeitung oder erneutes Spannen erforderlich ist.
Automatische Stangenvorschübe: Diese ermöglichen kontinuierliche, unbeaufsichtigte Abläufe und machen die Swiss-Drehbearbeitung in hohen Stückzahlen bei anspruchsvollen Serienproduktionen von Präzisionsteilen weitaus effizienter.

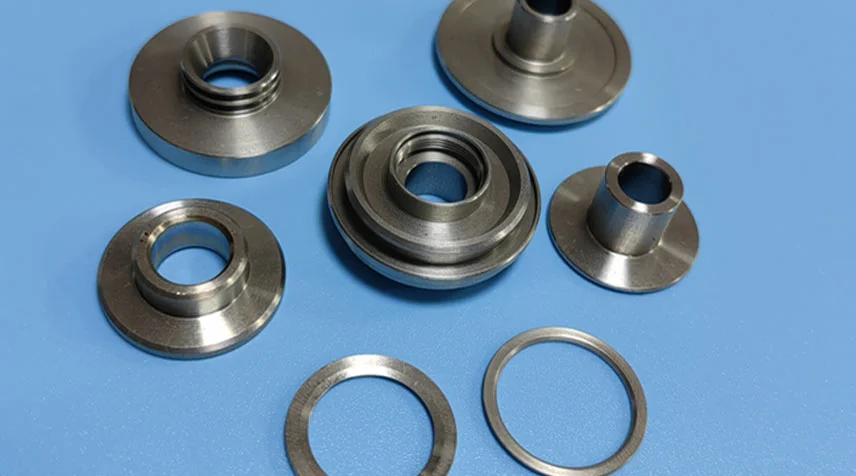

Das Wort „Schraube“ im Begriff ist eine historische und nomenklatorische Referenz auf die ursprüngliche Verwendung bei der Herstellung von Schrauben und anderen Befestigungselementen. Das Feld hat sich jedoch zu einem Bereich entwickelt, in dem eine unglaublich breite Palette komplexer Teilgeometrien und wellenförmiger Komponenten hergestellt wird.
Warum also eine Swiss-Maschine anstelle einer herkömmlichen CNC-Drehmaschine oder -Fräsmaschine? Die Entscheidung hängt oft von der Art der Teilegeometrie, den geforderten Toleranzen und der Stückzahl ab.
| Merkmal | Swiss-Schraubendrehen | Konventionelle CNC-Bearbeitung |
| Teile-Unterstützung | Führungsbuchse stützt das Material am Schnittpunkt. | Werkstück wird durch ein Spannfutter oder eine Spannzange gehalten, oft weit entfernt vom Schneidwerkzeug. |
| Ideale Teileform | Lange, schlanke, komplexe Teile mit engen Toleranzen. | Kürzere, kompaktere Teile oder einfachere Geometrien. |
| Materialdurchbiegung | Durch die Buchsenunterstützung praktisch eliminiert. | Kann ein erhebliches Problem sein, insbesondere bei langen, dünnen Teilen. |
| Einrichtung und Operationen | Mehrere Operationen (Drehen, Fräsen, Bohren) in einer Aufspannung. | Erfordert oft mehrere Aufspannungen auf verschiedenen Maschinen. |
| Effizienz für hohe Stückzahlen | Äußerst hoch durch kontinuierlichen Stangenvorschub und Einzelaufspannungsverarbeitung. | Kann effizient sein, erfordert aber möglicherweise mehrere Mas
