Die rasant steigende Verbreitung industrieller Drohnentechnologie wirkt sich auf alle Branchen aus, von der Landwirtschaft bis zur Verteidigung. Doch hinter jeder wendigen, robusten und hochleistungsfähigen Drohne (UAV) steckt eine Grundlage aus perfekt gefertigten Teilen. Der Unterschied zwischen einem Prototypen und einer robusten, zuverlässigen industriellen Drohne für die Massenproduktion liegt fest in den Prinzipien der fertigungsgerechten Konstruktion (Design for Manufacturability, DFM) in Verbindung mit Partnerschaften mit erfahrenen Herstellern von Drohnenteilen. In diesem Beitrag betrachten wir, wie die besten Konstrukteure, fortschrittliche Bearbeitungstechniken und bewährte Fähigkeiten zusammenwirken, um die nächste Generation von UAVs zu schaffen.
Design for Manufacturability (DFM) ist die ingenieurtechnische Praxis, Produkte so zu konstruieren, dass sie teurer in der Herstellung werden. Bei Drohnenanwendungen, bei denen Leistung an erster Stelle steht, dient DFM nicht nur als kostensparendes, sondern auch als leistungssteigerndes Mittel. Ein leistungsfähiger Hersteller von Drohnenteilen wie Falcon CNC Swiss arbeitet bereits in den frühesten Phasen des Designs mit den Ingenieurteams zusammen, um DFM-Prinzipien umzusetzen:
Auswahl der Materialien:Wir können optimale Materialien empfehlen, die eine Kombination aus Festigkeit, Gewicht und Bearbeitbarkeit bieten. Beispielsweise bringt der Wechsel von schwer zu bearbeitenden Titanlegierungen zu hochfestem 7075-Aluminium für einige nicht kritische Strukturteile sowohl die Kosten als auch die Durchlaufzeiten auf praktisch nicht messbare Werte, ohne die Leistung der Drohne zu beeinträchtigen.
Einfachheit des Designs: Komplexe einteilige Teile können fast immer in einfachere, besser herstellbare, leichter zu bearbeitende, austauschbare und wartungsfreundliche Mehrteil-Baugruppen umkonstruiert werden, wodurch in vielen Fällen eine aufwändige (und teure) 5-Achs-Bearbeitung vermieden wird, wo eine einfache 3-Achs-Bearbeitung ausreicht.
Standardisierung von Merkmalen: Durch die Verwendung von Standardwerkzeuggrößen für Löcher, Radien und Gewinde wird der Bedarf an Sonderwerkzeugen vermieden, die Produktionskosten gesenkt und die Fertigungsgeschwindigkeit deutlich verbessert.
Design für den Prozess:Durch das Verständnis der Grenzen und Vorteile der CNC-Bearbeitung und von Swiss-Type-Drehmaschinen können wir Designänderungen empfehlen, z. B. leichte Schrägen oder Wandstärken, die zu einer besseren Qualität und Ausbeute des fertigen Teils führen.
Durch die Berücksichtigung von DFM kann das endgültige Design auf Effizienz statt nur auf Innovation ausgelegt werden.
Die Herstellung von industriellen Serienteilen für UAVs bringt eine einzigartige Reihe von Problemen mit sich, die den Unterschied zwischen der hobbyhaften Fertigung und der professionellen und vertrauenswürdigen ausmachen.
Das Gebot des Verhältnisses von Festigkeit zu Gewicht: Jedes Gramm zählt bei einer Drohne. Die grundlegende Schwierigkeit liegt in der Herstellung von Teilen, die eine große Leichtigkeit der Konstruktion zusammen mit einer großen strukturellen Festigkeit besitzen, um Vibrationen, möglichen Stößen und den Belastungen durch die Nutzlast standzuhalten. Es erfordert umfangreiche Materialkenntnisse gepaart mit intensiver Zerspanungsfähigkeit, um jedes unnötige Mikrometer Material zu entfernen, ohne die Struktur des hergestellten Teils zu beeinträchtigen.

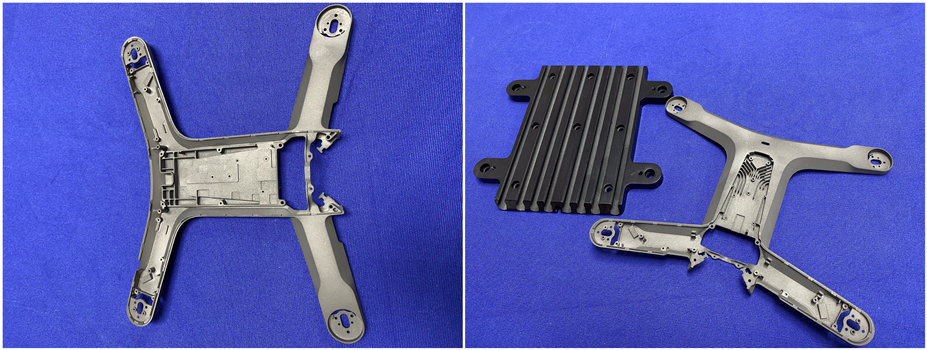

Komplexität der Form und Toleranzen: UAV-KomponententeileIm Allgemeinen müssen Teile wie Motorhalterungen, Armhalterungen und Gehäuse für Flugsteuerungssysteme sehr komplizierte Formen mit dünnen Wänden und inneren Kanälen aufweisen. Dies führt zu schwer zugänglichen und unmöglich zu bearbeitenden Bereichen, wobei Toleranzen von oft ±0,025 mm oder weniger für korrekte Ausrichtung, Vibrationsdämpfung und letztendlich Flugstabilität eingehalten werden müssen.
Kenntnis der Materialien: Drohnen verwenden eine breite Palette von Materialien, von leichtem Aluminium und Titan bis hin zu fortschrittlichen Verbundwerkstoffen und technischen Kunststoffen. Ein versierter Hersteller von Drohnenteilen muss mit der Bearbeitung dieser verschiedenen Materialien bestens vertraut sein und verstehen, wie sich jedes beim Schneiden oder Formen verhält, um Verformungen, Delamination oder Werkzeugverschleiß zu vermeiden.
Skalierbarkeit und Konsistenz der Stückzahlen:Ein Design, das für zehn Einheiten funktioniert, muss genauso gut funktionieren, wenn zehntausend hergestellt werden. Konsistenz in Qualität, Größe und Leistung bei großen Serien ist eine anspruchsvolle Aufgabe, die durch wirksame Qualitätskontrollsysteme und automatisierte Abläufe gelöst werden muss.
Umweltbeständigkeit:Industrielle Drohnen arbeiten in rauen Umgebungen wie Salzwasserkorrosion bei Meeresanwendungen, extremen Temperaturschwankungen bei der Kartierung und ständiger UV-Strahlung. Teile müssen für diese Umgebungen hergestellt und in der Regel behandelt werden (z. B. Eloxieren, Passivieren), um dauerhaft zu sein.
Dringlichkeit des Kunden:Ein Projekt wurde für ein UAV durchgeführt, das für die topografische Höhenaufklärung entwickelt wurde, um eine Motorhalterung zu finden, die wesentlich leichter war als das derzeit verwendete Original-Ersatzteil (OEM) und gleichzeitig eine bessere Vibrationsaufnahme zur Schützung empfindlicher LiDAR-Geräte aufwies.
Das Problem:Die vorhandene Aluminiumhalterung erzeugte eine harmonische Vibration, die die Sensordaten beeinträchtigte. Das Projektziel war eine 30%ige Gewichtsreduzierung des Teils unter Verwendung heterogener Dämpfung.
Design und DFM-Prüfung:Der Metallurge empfahl daraufhin die Verwendung einer Magnesiumlegierung (AZ31B) aufgrund ihrer guten Dämpfungseigenschaften sowie ihres geringeren Gewichts im Vergleich zu Aluminium. Die Halterung wurde ebenfalls neu konstruiert, um an Stellen ohne kritische Spannung Gitterstrukturen zur weiteren Gewichtsreduzierung zu integrieren.
Präzisionsbearbeitung:Die komplexe Form wurde durch Fräsen aus einem massiven Magnesiumblock auf unseren 5-Achs-CNC-Fräsmaschinen erreicht. Dies erforderte spezielle Werkzeuge und Kühlmittel, um die Bearbeitung von Magnesium zu ermöglichen, das während der Bearbeitung brandgefährdet ist – eine Anerkennung unserer Arbeit in der Metallurgie.
Qualitätsprüfung:Jede Aluminiumhalterung wurde bearbeitet und zu 100 % auf dem Koordinatenmessgerät (KMG) geprüft, um die Bohrungsausrichtung für den Motorlauf sowie die Montagelöcher zu gewährleisten. Die dynamische Wucht wurde ebenfalls überprüft, um die Leistung des Teils unter Vibrationsbedingungen zu bestätigen.
Wirkung:Die neue kundenspezifische Motorhalterung erreichte eine Gewichtsreduzierung von 35 % und ist zu 90 % frei von schädlichen Vibrationen. Dies erhöhte die Flugzeit der Drohne um 12 % und gewährleistete eine maximale Genauigkeit der während der Vermessung erfassten Daten, wodurch die hohen Leistungsanforderungen des Kunden erfüllt wurden.

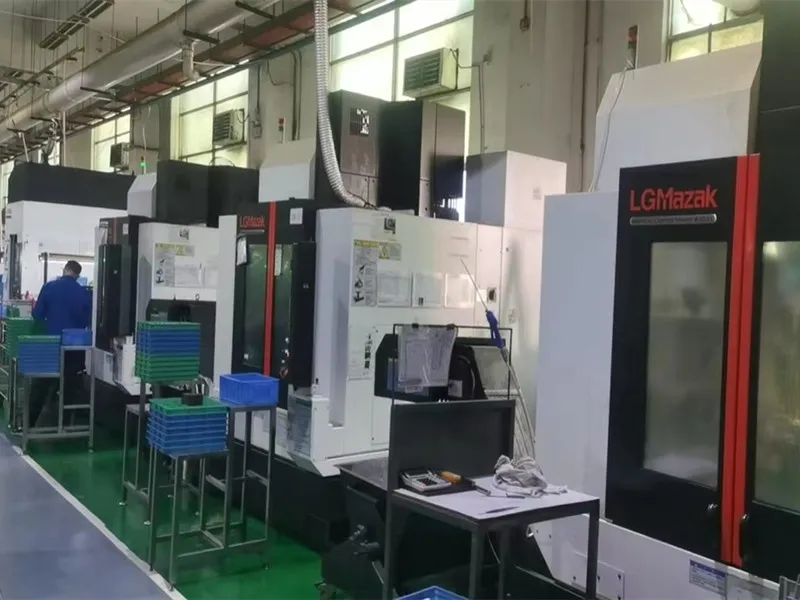

Als Hersteller kundenspezifischer Teile für Drohnen ist Falcon CNC Swiss für die anspruchsvollsten Aufgaben im Bereich der UAV-Komponenten gerüstet. Unsere Fähigkeiten sind auf die hohe Technologie, extreme Qualität und Detailgenauigkeit ausgerichtet, die dieser Bereich erfordert.

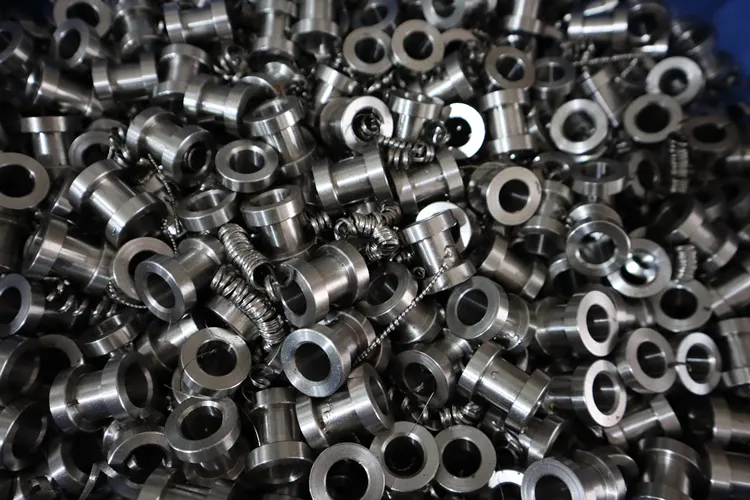

CNC Swiss-Type-Drehen: Ideal für komplexe Rotationsteile in großen Stückzahlen wie Propellernabeneinsätze, Anschlussstifte, Befestigungselemente mit hohen Genauigkeitsanforderungen an die Konzentrizität.

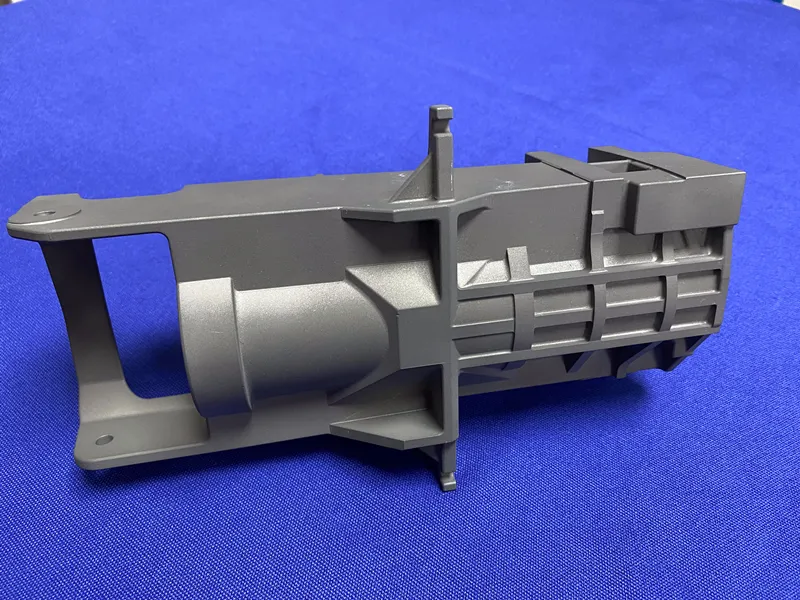

5-Achs-CNC-Fräsbearbeitung:Zur Bearbeitung komplexer Formen wie Montagehalterungen, Kameragimbals, Strukturteile in einer einzigen Aufspannung, um höchste Genauigkeit zu erzielen und Rüstzeiten zu verkürzen. Hier kommt die Komplettbearbeitung aus einer Hand zum Einsatz.
Metallurgische Fähigkeiten:Umfangreiches Spektrum an verarbeiteten Materialien für den UAV-Einsatz:
Leichtmetalle:Aluminium 6061, 7075, Titan (Grade 2, 5), Magnesiumlegierungen.
Hochtechnologie-Kunststoffe: PEEK, UHMW-PE, Delrin, Nylon.
Verbundwerkstoffe: Platten- oder Folienverbundwerkstoffe für spezielle Zwecke.
Serviceleistungen:Komplette Nachbearbeitung – Entgraten und Durchführung aller Nachbearbeitungsprozesse, Wärmebehandlung (zur Festigkeitssteigerung), Oberflächenbehandlung wie Eloxieren Typ II und III, Vernickeln, Pulverbeschichten für Schutz und Ästhetik.
Feste Qualitätskontrolle: Unser Engagement für Qualität ist eisern. Wir verwenden Koordinatenmessgeräte (KMG), Optikprojektoren und Oberflächenmessgeräte, um sicherzustellen, dass jede Charge von Präzisionsdrohnenteilen den strengsten Spezifikationen entspricht.
Die Zuverlässigkeit einer Industriedrohne hängt von der Qualität der für sie hergestellten Teile ab. Hier sind Wege, wie Präzisionsteile den Erfolg in allen Bereichen ermöglichen:
In der Landwirtschaft:Drohnen zum Besprühen von Feldfrüchten und zur Überwachung müssen Teile haben, die Korrosion (durch Chemikalien) und einer angemessenen Struktur standhalten. Perfekte Teile für Düsen und das Flüssigkeitssystem sind notwendig.
Bei der Suche und Rettung (SAR): Zuverlässigkeit ist in lebensbedrohlichen Situationen jederzeit ein wesentlicher Faktor. Robuste, leichte Strukturen für die Drohne sind unbedingt erforderlich, um die Wärmebildkameras und Kommunikationsrelais zu tragen, die oft durch Wetterbedingungen beeinträchtigt werden.
Bei der Infrastrukturinspektion: Drohnen zur Inspektion von Stromleitungen, Brücken und Windkraftanlagen benötigen Kameragimbals, die auf Vibrationen getestet und auf extreme Toleranzen bearbeitet wurden. Andernfalls können die Bilder nicht verwacklungsfrei aufgenommen werden?
In der Verteidigung und Sicherheit: Die Anforderungen an Haltbarkeit, Signalintegrität (für abgeschirmte Gehäuse) und Leistungsfähigkeit unter extremen Bedingungen sind am höchsten bekannt und erfordern die ultimativen Grenzbelastungstests für Drohnenhersteller von Teilen.
In der Lieferung und Logistik: Bei Lieferdrohnen sind das zuverlässigste Kommunikations- und Liefersystem sowie die größte Nutzlastkapazität und die hohe Zuverlässigkeit der Lieferung notwendig.
Die Möglichkeiten der Industriedrohne sind grenzenlos, hängen jedoch stark von der komplizierten Idee der Präzisionstechnik und Präzisionsfertigung ab. Die Möglichkeit, von einem guten Design zu einem marktführenden Produkt zu gelangen, muss von den engen Industriebeziehungen abhängen, die wir mit einem Hersteller von Drohnenteilen mit großer technischer Fähigkeit, bester Ausrüstung und einem guten Verständnis von DFM haben können.
Bei Falcon CNC Swiss ist es nicht unser Geschäft, Teile herzustellen, sondern die Mittel zum Ausdruck von Erfindungsgabe zu schaffen. Wir können Kunden dabei helfen, sicher durch die komplizierten Wege der Drohnenfertigung zu einer leichten Struktur, einem geringen Gewicht und einem enorm zuverlässigen Liefermechanismus zu gelangen.Kontaktieren Sie uns noch heute!
F1: Welche Materialien empfehlen Sie am häufigsten für Drohnen?
A: Für fast alle Konstruktionsteile bieten 6061 und 7075 Aluminium die beste Kombination aus Festigkeits-Gewichts-Verhältnis. Für sehr wichtige, hochbelastete Teile wie Landegestelle oder Motorhalterungen empfehlen wir Titan Grade 5. Wenn Vibrationsdämpfung entscheidend ist, ist die Verwendung von Magnesium oder Kunststoff wie PEEK überlegen.
F2: Können Sie sowohl Prototyping als auch Großserienfertigung durchführen?
A: Das können wir sicherlich. Wir sind bereit, Kunden während des gesamten Produktlebenszyklus zu unterstützen, von ersten unbearbeiteten Prototypen, wenn die Designs schnell sind, bis hin zur hochvolumigen Serienfertigung mit gleichbleibender Qualität und schneller Produktion.
F3: Welche Dateiformate sind für ein Angebot geeignet?
A: Viele Formate sind möglich, aber die besten Angebote werden für 3D-CAD-Dateien im STEP- oder IGES-Format mit beigefügten 2D-Zeichnungen als PDF mit den kritischen Maßen und Toleranzen erstellt.
F4: Wie stellen Sie die Qualität des bearbeiteten Teils sicher?
A: Die Qualitätskultur ist ein inhärenter Bestandteil. Die Prozess- und Endkontrolle umfasst 100%ige Prüfungen kritischer Teile und Merkmale unter Nutzung von KMGs und ähnlichen Messgeräten. Wir erstellen auch Erstickprüfberichte (First Article Inspection, FAI), um unseren Kunden die Gewissheit zu geben, dass ihre Anforderungen und Spezifikationen erfüllt werden.
