Wie sieht es mit besseren Unterkünften für Ihre Elektronik aus? Ein Gehäuse ist wie ein Schutzanzug für Ihre Elektronik; es schützt empfindliche Komponenten vor Staub, Stößen und Störungen und kommuniziert dem Benutzer, wie er Ihr Produkt wahrnehmen soll – elegant, robust oder professionell-korporativ. Wie baut man also diese Rüstung? Wenn Sie etwas Starkes, Präzises und Hochwertiges suchen, sind CNC-gefräste Aluminiumgehäuse kaum zu übertreffen. Während Kunststoffspritzguss (der teure Formen erfordert, um die endgültigen Teile herzustellen) und Blechfertigung (die kastenförmig sein kann) liefert Ihnen die CNC-Bearbeitung solide, präzise Teile direkt aus Ihrer CAD-Datei.
Dieser Leitfaden richtet sich an Produktdesigner, Maschinenbauingenieure und Gründer, die besser verstehen möchten, wie CNC-Bearbeitung bei der Konstruktion und Prototypenerstellung von Gehäusen für elektronische Geräte eingesetzt werden kann. Wir werden versuchen, die schmerzhaften technischen Diskussionen kurz zu halten und uns auf das zu konzentrieren, was Ihnen wichtig ist: ein großartiges Produkt auf den Markt zu bringen.
Kundenspezifische Gehäuse sind Schutzboxen, die nach Ihren genauen Spezifikationen erstellt werden. Statt eine Standard-Kunststoffbox von der Stange zu kaufen, gestalten Sie Größe, Form, Löcher und andere Merkmale selbst. Dies ist besonders wichtig, wenn Ihre Leiterplatte ein einzigartiges Layout hat oder Sie präzise Montagepunkte für Steckverbinder und Oberflächen benötigen.
Gehäuse werden im Wesentlichen durch ihr Material und ihre Herstellungsweise definiert. Übliche Typen sind:
CNC-gefräste Gehäuse: Gefräst aus massiven Metall- oder Kunststoffblöcken; robust und präzise, geeignet für einfache Prototypen oder hochwertige Produkte.
Blechgehäuse: Aus Blechen gebogen und geschnitten; kostengünstig, wenn Sie eine einfache große Box wünschen, aber nicht so präzise oder robust wie CNC-Alternativen.
Spritzgussgehäuse: In einer Kunststoffform geformt; wirtschaftlich für sehr hohe Stückzahlen (10.000+ Einheiten), erfordern jedoch hohe Werkzeugkosten.
Strangpressprofile: Aluminiumformen, die durch ein Werkzeug gepresst und dann auf Länge geschnitten werden; geeignet für sehr lange und gleichmäßige Profile (wie LED-Gehäuse).
Ah, die Millionen-Dollar-Frage! Die Kosten für eine kundenspezifische Gehäusebox hängen von einer Vielzahl von Faktoren ab, wie zum Beispiel:
Komplexität: Mehr Löcher, Gewinde und enge Radien bedeuten mehr Zeit.
Material: Aluminium ist relativ erschwinglich und einfach zu bearbeiten. Edelstahl oder (oh Schreck) Titan kostet mehr.
Stückzahl: Die CNC-Bearbeitung ist gut für 1–1000 Einheiten geeignet, aber wenn Sie 10.000 oder mehr wünschen, sollten Sie Formen in Betracht ziehen – CNC bietet jedoch Flexibilität ohne Werkzeugkosten.
Oberflächenveredelung: Lackieren, Eloxieren oder Siebdruck erhöhen die Kosten, aber auch den Wert.
Ein einfaches gefrästes Gehäuse für einen Prototypen und eine Kleinserie, in gefrästem Aluminium, könnte 50 bis 150 € pro Stück kosten, aber bei einer Serie von 500 Stück vielleicht 15 bis 30 € pro Stück. Holen Sie immer eine Design-for-Manufacturing-Überprüfung (DFM) ein – gute Gehäusehersteller können Änderungen vorschlagen, die den Preis senken, ohne die Leistung zu beeinträchtigen.

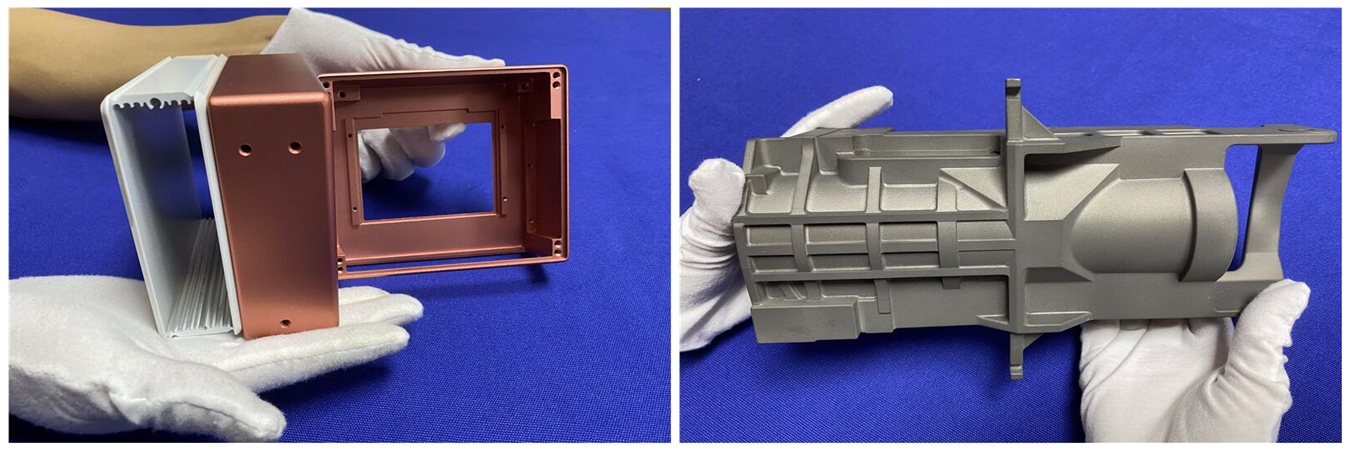

Bei der Entwicklung von Elektronik – wie einem medizinischen Monitor, einem Industriesensor oder einem hippen Verbrauchergerät – ist das Gehäuse nicht nur eine Box. Es ist ein funktionierendes Bauteil des darin befindlichen Systems. Hier ist der Grund, warum die CNC-Bearbeitung für Elektronikgehäuse oft der beste Weg ist.
Elektronik benötigt präzise Löcher für Steckverbinder, Displays und Tasten. Mit einem CNC-gefrästen Gehäuse richten sich Ihr USB, Ihre LED und Ihr Netzschalter jedes Mal korrekt aus. Kein Handbohren oder Feilen. Denken Sie an Toleranzen von bis zu ±0,05 mm, und alles fügt sich wie geplant zusammen.

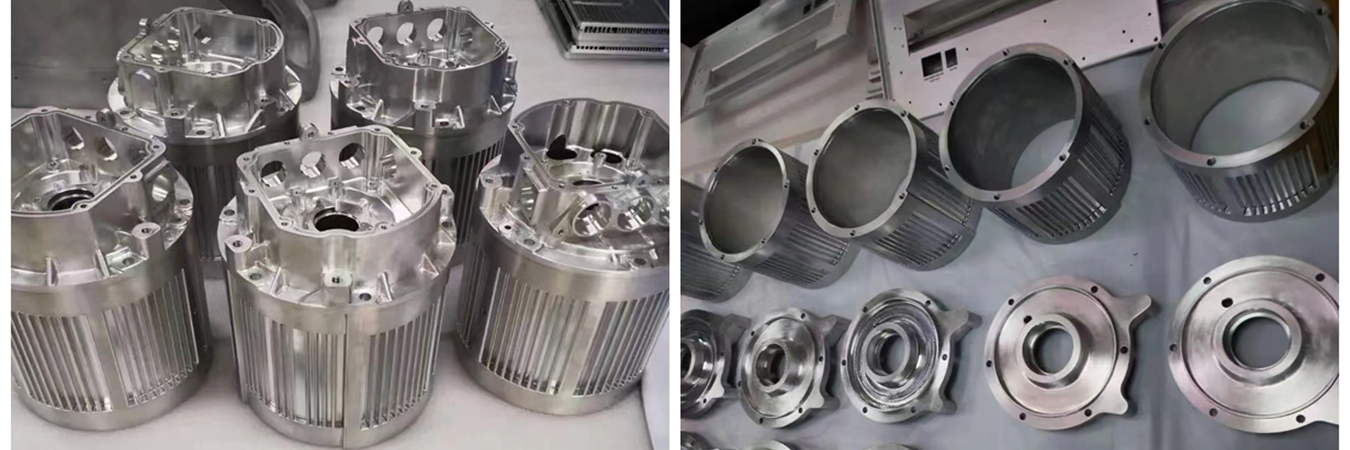

Ein gefrästes Aluminiumgehäuse ist robust. Es übersteht Stürze, Vibrationen, raue Handhabung und reißt während des Gebrauchs nicht. Da es aus einem massiven Block geschnitten ist, gibt es keine schwachen Nähte wie bei gebogenem Blech. Dies ist entscheidend für tragbare Geräte oder Ausrüstung in Fabriken.
Leistungsstarke Chips werden heiß. Aluminium ist ein guter Wärmeleiter. Durch die Gestaltung Ihrer kundenspezifischen Aluminiumgehäusebox können Sie Kühlkörper direkt in die Seiten integrieren. Das Gehäuse selbst entzieht empfindlichen Chips Wärme und macht oft einen separaten Lüfter oder Kühlkörper überflüssig!
Hatten Sie schon einmal Rauschen von Ihrem Telefon in Ihren Lautsprechern? Das ist elektromagnetische Interferenz (EMI). Ein massives, CNC-gefrästes Metallgehäuse wirkt wie ein Faradayscher Käfig. Es verhindert, dass elektromagnetisches Rauschen ein- oder austritt. Dies ist wichtig für Präzisionsmedizingeräte und Kommunikationsausrüstung.
Seien wir ehrlich – Verbraucher beurteilen ein Produkt nach seinem Äußeren. Ein Hersteller kundenspezifischer Aluminiumgehäuse kann Ihnen eine solide, scharfe Haptik verleihen, die Kunststoff nicht erreicht. Mit Oberflächen wie Perlstrahlen und Eloxieren (in jeder gewünschten Farbe) sowie Lasergravur stellen wir sicher, dass Ihr Produkt professionell und vertrauenswürdig aussieht.
Okay, Sie sind also überzeugt, dass CNC-Bearbeitung der richtige Weg ist. Hier ist, was Sie bei der Gestaltung Ihrer kundenspezifischen Gehäusebox beachten sollten.
| Material | Am besten geeignet für | Vorteile | Nachteile |
| Aluminium 6061 | Die meisten Projekte: Unterhaltungselektronik, industrielle Steuerungen, Prototypen | Hervorragende Bearbeitbarkeit, leicht, stark, ideal zum Eloxieren | Kann bei extremer Einwirkung Dellen bekommen |
| Aluminium 5052 | Gebogene Blechgehäuse | Gute Korrosionsbeständigkeit, lässt sich gut biegen | Weniger steif als 6061 bei der Bearbeitung |
| Edelstahl | Raue Umgebungen: Lebensmittelverarbeitung, Schifffahrt, medizinische Geräte | Sehr stark, hervorragende Korrosionsbeständigkeit | Schwer, schwieriger zu bearbeiten (teuer) |
| Messing | Dekorative Knöpfe, HF-Abschirmung | Schöne Oberfläche, leicht zu bearbeiten, guter Leiter | Schwer, teuer |
| Kunststoffe (ABS, Delrin, Polycarbonat) | Leicht, elektrische Isolierung, durchsichtige Abdeckungen | Niedrige Kosten, leicht, nicht leitend | Nicht so stark, können zerkratzen, schlechte Wärmeübertragung |
Für 90 % der CNC-Bearbeitung von Gehäusen für elektronische Geräte ist Aluminium 6061 das Mittel der Wahl. Es ist stark, einfach zu verarbeiten und lässt sich wunderbar veredeln. Erkunden Sie unsere präzisen CNC-gefrästen Teile.
Wandstärke: Sie sollten mindestens 1,5 mm bis 3 mm für die Steifigkeit einplanen – dünne Wände führen zu unangenehm vibrierenden Teilen während der Bearbeitung oder fühlen sich in der Hand des Benutzers billig an.
Bosse und Abstandshalter: Müssen Sie etwas an einer Leiterplatte festschrauben? Entwerfen Sie kleine erhabene Bereiche oder Pads in Ihrem Modell (wir nennen diese Bosse) mit Löchern, die mit Gewinde versehen werden können. Viel sauberer, als nachträglich Abstandshalter einzukleben.
Verrundungen (Abgerundete Ecken): Schneidwerkzeuge sind rund. Innenecken haben zwangsläufig einen Radius, der der Werkzeuggröße entspricht. Runden Sie die Ecken Ihrer Konstruktionen mindestens um 1 mm ab, sonst riskieren Sie einen teuren Spezialfräser.
Entlüftungslöcher: Wenn Ihr Gerät warm wird, sorgen Sie für geschlitzte oder gelochte Belüftung. Lässt sich leicht einbringen.
