Wenn Sie jemals ein bearbeitetes Teil berührt haben – eine Smartphone-Hülle, einen Drohnenhebel, eine Autohalterung –, dann bestand es mit hoher Wahrscheinlichkeit aus Aluminium. Es ist leicht, robust, lässt sich hervorragend bearbeiten und belastet nicht Ihr Budget. Deshalb sind CNC-gefräste Aluminiumteile überall zu finden, von der Luft- und Raumfahrt bis zur Elektronik.
Aber hier ist der Haken: Die richtige Bearbeitung von Aluminium ist eine Kunst für sich. Mit der falschen Vorschubgeschwindigkeit sehen Ihre Teile am Ende schrecklich aus. Bei der falschen Legierungswahl können sie sogar versagen. Dieser Leitfaden wurde für Sie verfasst, den Produktdesigner, den Ingenieur und den Einkäufer, der klares, umsetzbares Wissen sucht. Wir besprechen Legierungen, Geschwindigkeiten, Konstruktionsregeln und wie man zuverlässige Lieferanten für CNC-gefräste Aluminiumteile findet – alles in verständlichem Deutsch.

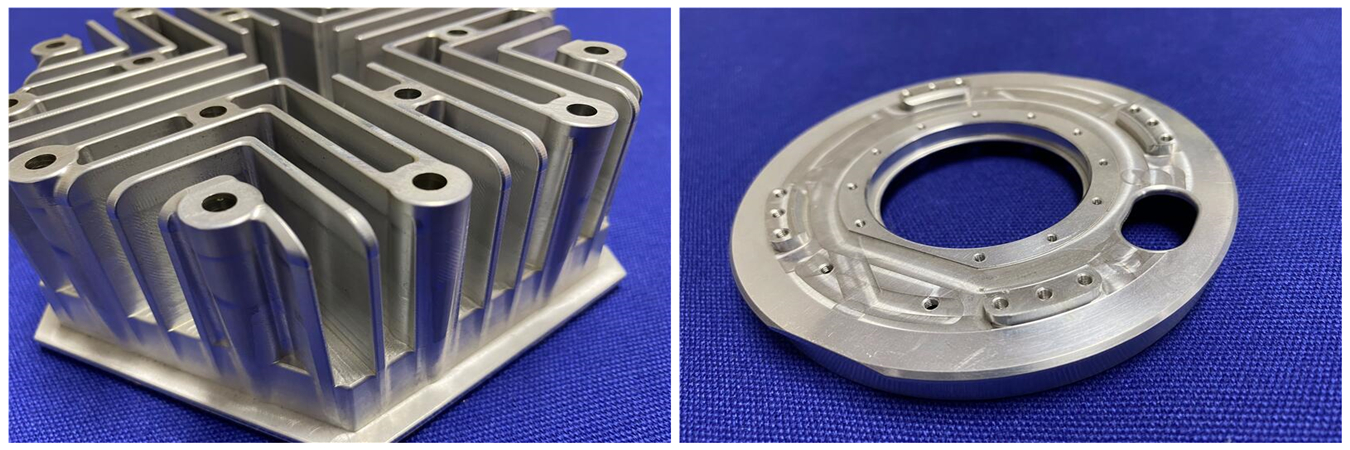

Einfach ausgedrückt sind CNC-gefräste Aluminiumteile Komponenten, die mit einer CNC-Fräsmaschine aus einem Aluminiumblock geschnitten werden. Bei diesem Verfahren wird Material abgetragen, um präzise Formen, Löcher, Nuten und Merkmale zu erzeugen. Im Vergleich zu 3D-Druck oder Guss sind gefräste Teile massiv, robust und halten enge Toleranzen ein.
Nicht jedes Aluminium ist gleich. Hier sind die Arbeitspferde, die Sie am häufigsten bei CNC-gefrästen Aluminiumteilen sehen werden:
| Legierung | Am besten geeignet für | Wichtige Eigenschaften | Typische Anwendungen |
| 6061-T6 | Allzweckteile | Hervorragende Zerspanbarkeit, gute Festigkeit, korrosionsbeständig, gut schweißbar | Halterungen, Gehäuse, Automobilteile, Konsumgüter |
| 7075-T6 | Hochbelastete Anwendungen | Sehr hohe Festigkeit (ähnlich wie Stahl), schwieriger zu bearbeiten als 6061 | Luftfahrtrahmen, Fahrradkomponenten, hochwertige Gewehrteile |
| 5052 | Blech- und Umformteile | Hervorragende Korrosionsbeständigkeit, gute Umformbarkeit | Elektronikgehäuse, Schiffsteile, Kraftstofftanks |
| 2024 | Luftfahrtstrukturen | Hohe Festigkeit, gute Ermüdungsbeständigkeit, schlechte Korrosionsbeständigkeit (Beschichtung erforderlich) | Flugzeugbeschläge, Zahnräder, Hydraulikteile |
| 6082 | Europäische/strukturelle Verwendung | Ähnlich wie 6061, in Europa üblich | Strukturelle Träger, Transportteile |
| MIC-6 | Präzisionsplatten | Dimensionsstabil, spannungsarm geglüht, ideal für die Bearbeitung | Grundplatten, Vorrichtungen, Spannvorrichtungen, Vakuumspannfutter |
Für die meisten Projekte ist 6061-T6 die erste Wahl. Es ist nachsichtig, leicht zu bearbeiten und eignet sich für 80 % der Anwendungen. Wenn Sie eine höhere Festigkeit benötigen, wechseln Sie zu 7075. Ihre Fabrik für CNC-gefräste Aluminiumteile kann Sie basierend auf Ihrer Konstruktion beraten. Erfahren Sie mehr über unseren Aluminium-CNC-Bearbeitungsservice.
Warum lieben Ingenieure es, Konstruktionen aus CNC-gefrästen Aluminiumteilen zu spezifizieren? Hier sind die Gründe:
Leichtgewicht: Etwa ein Drittel des Gewichts von Stahl. Ideal für Luft- und Raumfahrt, Automobil und alles, was sich schnell bewegt.
Gute Festigkeit: 6061 hat eine Zugfestigkeit von etwa 45.000 psi – für die meisten strukturellen Anwendungen mehr als ausreichend.
Zerspanbarkeit: Aluminium lässt sich schnell und sauber schneiden. Werkzeuge halten länger, Zykluszeiten sind kürzer und die Kosten bleiben niedrig.
Wärmeleitfähigkeit: Es gibt Wärme gut ab. Hervorragend für Kühlkörper und Elektronikgehäuse.
Korrosionsbeständigkeit: Bildet eine natürliche Oxidschicht. Kein Rost. Kann für zusätzlichen Schutz und Farbe eloxiert werden.
Aussehen: Nimmt eine hervorragende Oberfläche an. Strahlen und eloxieren Sie es, und es sieht hochwertig aus.
Als führender Hersteller von CNC-gefrästen Aluminiumteilen arbeiten wir täglich mit diesem Material. Es ist zuverlässig, berechenbar und kosteneffizient.
Ja, absolut. Tatsächlich ist Aluminium eines der einfachsten und gebräuchlichsten Materialien für das CNC-Fräsen. Es ist weich genug, um schnell geschnitten zu werden, aber stark genug, um enge Toleranzen zu halten. Sie können komplizierte CNC-gefräste Aluminiumteile mit dünnen Wänden, tiefen Taschen und winzigen Löchern herstellen. Stellen Sie nur sicher, dass Sie mit einer Werkstatt zusammenarbeiten, die die richtigen Drehzahlen und Vorschübe kennt – mehr dazu weiter unten.
Für ein ideales Gleichgewicht aus Zerspanbarkeit, Festigkeit und Kosten liegt 6061-T6 vorn. Es lässt sich glatt bearbeiten, erzeugt erwünschte Späne und verklebt die Werkzeuge nicht. Für Teile, die maximale Festigkeit erfordern, ist 7075-T6 die Wahl – es ist etwa 70 % fester als 6061, aber etwas härter für die Werkzeuge. Für die Serienproduktion, bei der Geschwindigkeit zählt, verwenden einige Werkstätten 2011, das sich noch schneller bearbeiten lässt, aber nicht so fest ist. Fragen Sie Ihre Lieferanten für CNC-gefräste Aluminiumteile, was Ihren Anforderungen entspricht.
Aluminium mag Geschwindigkeit. Für Hartmetallwerkzeuge ist ein guter Ausgangspunkt 800–1.200 Oberflächenfuß pro Minute (SFM). In der Praxis bedeutet das:
1/4-Zoll-Werkzeug: etwa 12.000–15.000 U/min
1/2-Zoll-Werkzeug: etwa 6.000–8.000 U/min
Sie benötigen auch angemessene Vorschubgeschwindigkeiten, damit das Werkzeug schneidet und nicht reibt. Zu langsam führt zu Aufbauschneiden (das Aluminium klebt am Werkzeug). Zu schnell riskiert man Rattern oder Werkzeugbruch. Eine gute CNC-Aluminium-Frästeile-Werkstatt wird dies in Bezug auf Maschine, Werkzeug und Legierung genau abstimmen.
So verrückt es klingt, allgemein gesprochen: Ja, es funktioniert im Notfall. WD40 ist ein leichteres Schmiermittel, das bei leichten Schnitten verhindern kann, dass Aluminium am Werkzeug klebt (Aufbauschneide), und wird von Hobbyisten und kleinen Werkstätten verwendet. Aber für die professionelle Produktion von CNC-gefrästen Aluminiumteilen verwenden wir geeignete wasserlösliche Kühlschmierstoffe oder Nebelschmierungen. Sie kühlen den Schnitt, spülen den Span weg und sorgen für Konsistenz. WD40 raucht, ist für hohe Geschwindigkeiten ungeeignet und nicht umweltfreundlich für eine Serienproduktion. Bleiben Sie bei ernsthafter Arbeit bei richtigen Bearbeitungskühlmitteln.

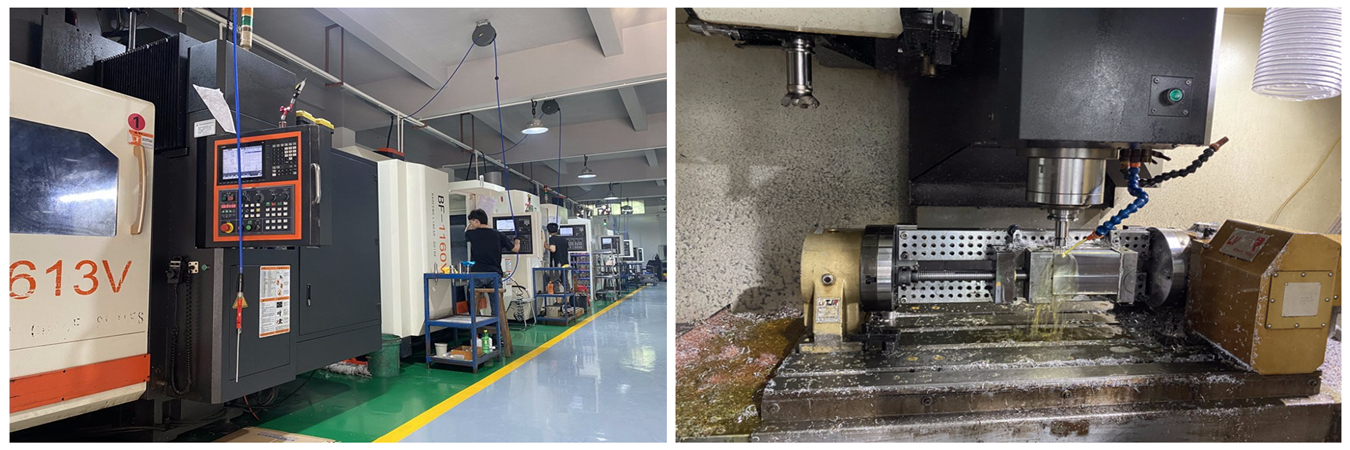

Wie wird aus einem Aluminiumblock ein Präzisionsteil? Hier ein Einblick in eine echte Fabrik für CNC-gefräste Aluminiumteile.
| Maschinentyp | Funktionsweise | Am besten geeignet für | Beispielteil |
| 3-Achsen-Fräse | Werkzeug bewegt sich auf/ab, links/rechts, vor/zurück. Das Teil bleibt still. | Einfache prismatische Teile, flache Oberflächen, Taschen, Löcher | Einfache Halterungen, Platten, Gehäuse mit Merkmalen auf einer Seite |
| 4-Achsen-Fräse | Fügt Rotation hinzu (normalerweise um die Längsachse). | Teile, die Merkmale auf mehreren Seiten ohne erneutes Einspannen benötigen | Rotationswellen, Teile mit Löchern um einen Zylinder |
| 5-Achsen-Fräse | Werkzeug oder Teil kippt in zwei Rotationsachsen. | Komplexe organische Formen, Hinterschneidungen, tiefe Kavitäten mit kurzen Werkzeugen | Turbinenschaufeln, medizinische Implantate, komplexe Luftfahrtteile |
Für die meisten CNC-gefrästen Aluminiumteile reicht eine 3-Achsen-Fräse aus. Für komplexe CNC-gefräste Aluminiumteile mit Merkmalen auf fünf oder sechs Seiten spart die 5-Achsen-Bearbeitung Zeit und erhöht die Genauigkeit, da sie in einer Aufspannung bearbeitet werden. Bei Falcon CNC Swiss verwenden wir je nach Auftrag beide.
Aluminium fräsen? Es dreht sich alles um die Kontrolle von Hitze und Spänen.
Werkzeugmaterial: Hartmetall ist ein Standard. Es ist hart, hält der Hitze stand und hält länger.
Werkzeugbeschichtungen: Unbeschichtet ist für Standardarbeiten in Ordnung. Nützlich für Aluminium: ZrN-Besch
