Präzisionsmotorwellen: Swiss Machining für Hochgeschwindigkeitsrotation und dynamisches Auswuchten

Table of Content [Hide]

Motorwellen sind ein entscheidender Bestandteil jedes Elektromotors, Servomotors, Schrittmotors und jeder Industriepumpe, die in vielen anspruchsvollen Anwendungen eingesetzt werden. Hochgeschwindigkeitsrotation erzeugt selbst durch kleinste Unwuchten (im Mikrometerbereich) erhebliche Vibrationen. Dies kann zu vorzeitigem Lager-verschleiß, Ausfällen und letztlich zu einer verkürzten Nutzlebensdauer der Motorbaugruppe führen. Falcon CNC Swiss kombiniert zahlreiche Fertigungstechniken (Swiss Machining, Drehautomatenprodukte und hausinternen dynamischen Auswucht) zur Herstellung von Präzisionsmotorwellen mit engen Toleranzen, Spiegeloberflächen und optimalen Massenverteilungen.

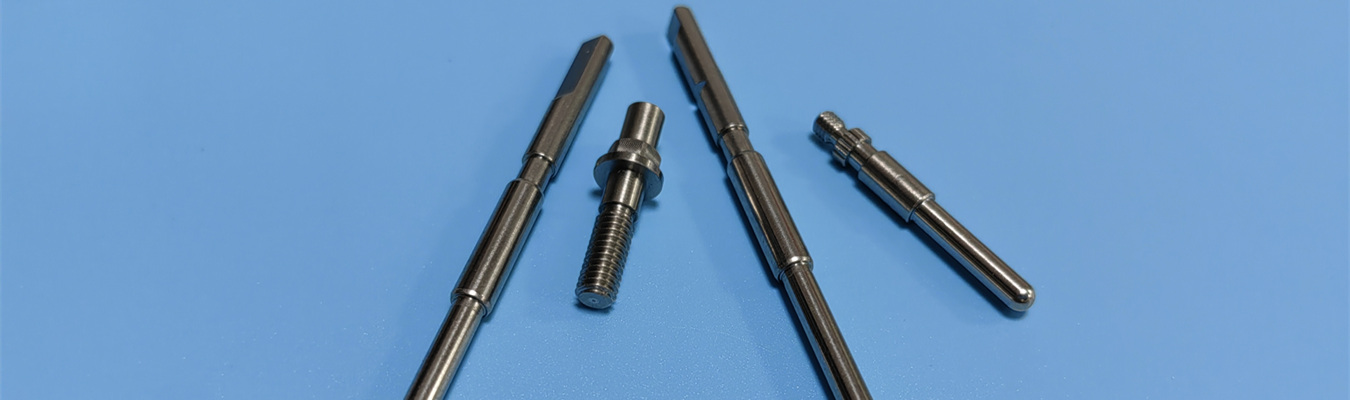

Kundenspezifische Motorwellenfertigung mittels CNC-Swiss-Machining für hochpräzise Elektromotoren und Industrieanwendungen

Einleitung: Warum die Motorwellenqualität die Systemzuverlässigkeit bestimmt

Als Konstruktions- oder Fertigungsingenieur wissen Sie, dass eine Motorwelle viel mehr ist als nur ein Drehteil. Sie dient der Drehmomentübertragung vom Rotor auf die Last, stützt rotierende Gewichte und dient sehr oft als Referenzpunkt für Lager, Getriebe und Encoder im Antrieb. Wenn eine Welle schlecht gefertigt ist, kann dies zu Rundlaufabweichungen, Vibrationen, Geräuschen und einer verkürzten Motorlebensdauer führen. Umgekehrt kann eine präzisionsgeschliffene und gut ausgewuchtete Welle mit Geschwindigkeiten von über 20.000 U/min bei sehr geringem Energieverlust und verlängerter Lagerlebensdauer betrieben werden.

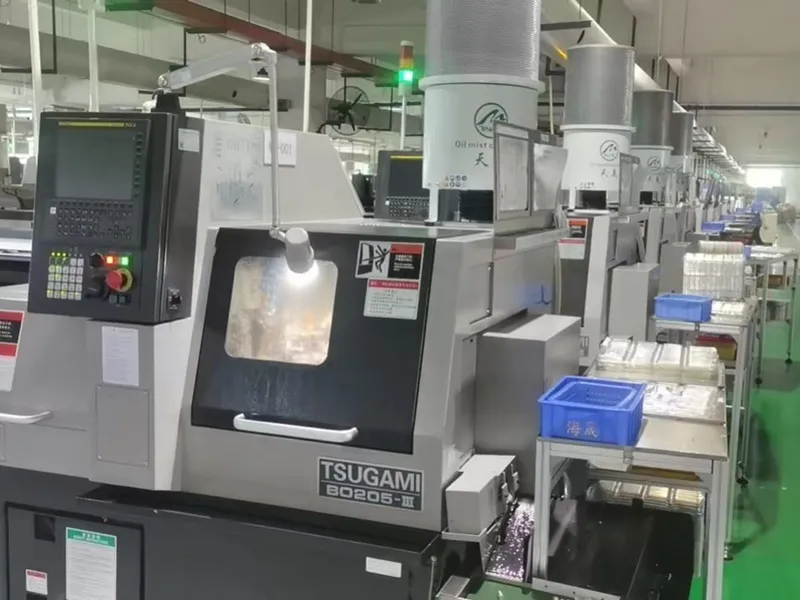

Für die Fertigung von Motorwellen sind Swiss-Type-Drehautomaten (auch als Swiss-Schraubenmaschinen bekannt) das optimale Verfahren, mit Durchmessern unter 32 mm und Längen von maximal 300 mm. Der Swiss-Zerspanungsprozess unterstützt das zu bearbeitende Teil direkt neben dem Schneidwerkzeug mittels einer Führungsbuchse, wodurch jegliche Möglichkeit einer Durchbiegung des Teils während der Bearbeitung ausgeschlossen wird und ein extrem konzentrisches Verhältnis der Durchmesser, Gewinde und Keilverzahnungen ermöglicht wird. Bei Falcon CNC Swiss können wir alle Aspekte der kundenspezifischen Motorwellenfertigung abdecken, von Prototypen bis hin zur Hochvolumen-Präzisions-Motorwellenproduktion, und bieten gleichzeitig integrierte Hochgeschwindigkeits-Rotationsauswuchtdienste an.

Was ist eine Motorwelle? – Kernfunktionen und konstruktive Varianten

Die Motorwelle überträgt das Drehmoment vom Rotor des Motors auf die jeweilige Last (z. B. einen Lüfter, eine Pumpe, ein Getriebe oder ein Rad), die der Motor antreiben soll. Die Motorwelle stützt auch die Rotorbaugruppe und stützt oder positioniert in der Regel Lager, Kommutatorscheiben (bei Gleichstrommotoren) oder Encoderscheiben. Die Geometrie der Welle beeinflusst das dynamische Leistungsniveau des Motors, den Geräuschpegel und die Lebensdauer des Motors.

Übliche konstruktive Varianten von Motorwellen umfassen:

Wellentyp	Hauptmerkmale	Typische Anwendungen
Gerade / zylindrische Welle	Einheitlicher Durchmesser, einfache Geometrie, niedrige Kosten	Kleinmotoren, Ventilatoren, Pumpen
Abgesetzte / konische Motorwellen	Mehrere Durchmesser für Lagersitze, Schulter für axiale Positionierung	Servomotoren, industrielle Wechselstrommotoren
Genutete Motorwellen	Passfedernut entlang der Welle für positive Drehmomentübertragung	Schwerlast-Industriemotoren, Förderanlagen, Mühlen

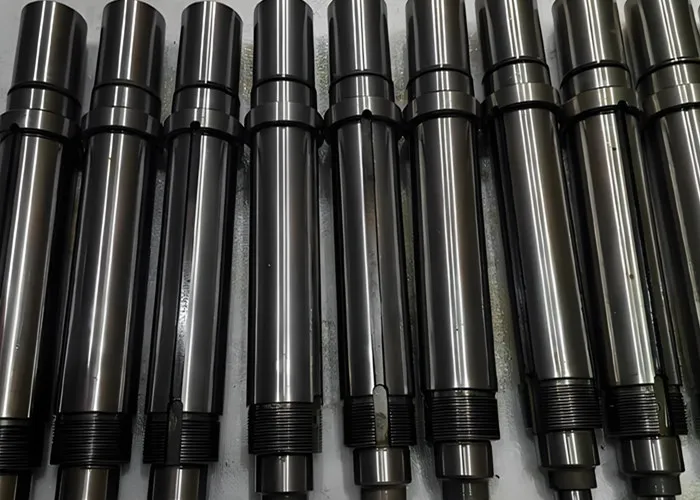

Verzahnungswellenfertigung (Keilwellen)	Innen- oder Außenverzahnungen für hohe Drehmomente, Gleitanwendungen	Fahrzeuglenkung, Getriebe, Geländegeräte
Doppelendige Motorwellen	Überstände an beiden Enden des Rotors für doppelte Lasten oder Encoder	Servomotoren, Schrittmotoren, kompakte Antriebe
Hohle Motorwellen	Reduzierte Trägheit, ermöglicht Durchführung von Verkabelung oder Kühlflüssigkeit	Roboterachsen, Spindelmotoren, medizinische Geräte

Als Full-Service-Motorwellenhersteller produziert Falcon CNC Swiss alle oben genannten Geometrien mittels Swiss-Drehen, Fräsen und Rundschleifen – alles in einer einzigen Aufspannung oder mit minimalen Sekundäroperationen.

Hochgeschwindigkeits-Rotationsauswuchten – Warum es für Motorwellen wichtig ist

Das dynamische Auswuchten (Hochgeschwindigkeits-Rotationsauswuchten) dient der Korrektur von Unwuchtkräften durch Umverteilung der Masse entlang der Rotationsachse der Welle. Eine ideal bearbeitete rotierende Welle kann aufgrund von Dichteunterschieden zwischen den Teilen, Abweichungen in der Art und Weise, wie Teile hergestellt wurden (z. B. Schmieden, Verzahnungsbearbeitung), und Löchern im Querschnitt der rotierenden Welle Unwuchtkräfte aufweisen. Bei zunehmend höheren Rotationsgeschwindigkeiten (d. h. Zeit für eine Umdrehung der rotierenden Welle) erzeugt eine Unwucht auf der Welle quadratisch ansteigende Unwuchtkräfte aufgrund der erhöhten Geschwindigkeit der Unwucht von ihrer ursprünglichen Position. Beträgt die Rotationsgeschwindigkeit einer rotierenden Welle beispielsweise 20.000 U/min, erzeugt eine Kraftunwucht von 10 mm radialem Abstand vom Rotationszentrum der Welle eine resultierende Reaktionskraft von ca. 44 N (10 lbf), was zu erheblichen Vibrationen, Lagerausfällen und hörbaren Geräuschen im System führt.

Die Auswuchtgüten sind in der Norm ISO 1940-1 definiert (die ISO 1940 ersetzt). Übliche Güten für Motorwellen:

ISO-Auswuchtgüte	Typische Anwendung	Max. Restunwucht (e·ω)
G 16	Allgemeine Industriemaschinen, Ventilatoren, Pumpen, kleine Elektromotoren	16 mm/s
G 6.3	Bessere Motorqualität, Werkzeugmaschinenspindeln, mittelschnelle Antriebe	6,3 mm/s
G 2.5	Hochgeschwindigkeitsmotoren (Servo, Spindel), Turbolader, Präzisionsschleifmaschinen	2,5 mm/s
G 1	Extrem hohe Präzision (Kreiselsysteme, Dentalbohrer, Luft- und Raumfahrt)	1 mm/s

Im Rahmen unserer Motorwellen-Auswuchtdienstleistungen bei Falcon CNC Swiss führen wir nach der Bearbeitung und dem Schleifen Auswuchtprüfungen auf Präzisions-Auswuchtmaschinen (Hartlagerbauart) durch, um sicherzustellen, dass die Wellen nach der Auswuchtprüfung für Hochgeschwindigkeitsanwendungen die Güte G 2,5 oder besser erreichen. Die Korrektur der ausgewuchteten Motorwelle erfolgt entweder durch Bohren oder Fräsen zur Materialentfernung von der Welle oder durch Hinzufügen von Ausgleichsgewichten.

Technische Beratung für Ihr Motorwellenprojekt

Benötigen Sie einen zuverlässigen OEM-Motorwellenlieferanten für ein neues Servomotor- oder Industrie pumpen design? Teilen Sie uns Ihre 2D-Zeichnung oder Ihr 3D-Modell mit. Unsere Ingenieure empfehlen Ihnen innerhalb von 24 Stunden das optimale Material, die Auswuchtgüte und den Fertigungsprozess. Fordern Sie Ihre kostenlose DFM-Überprüfung an →

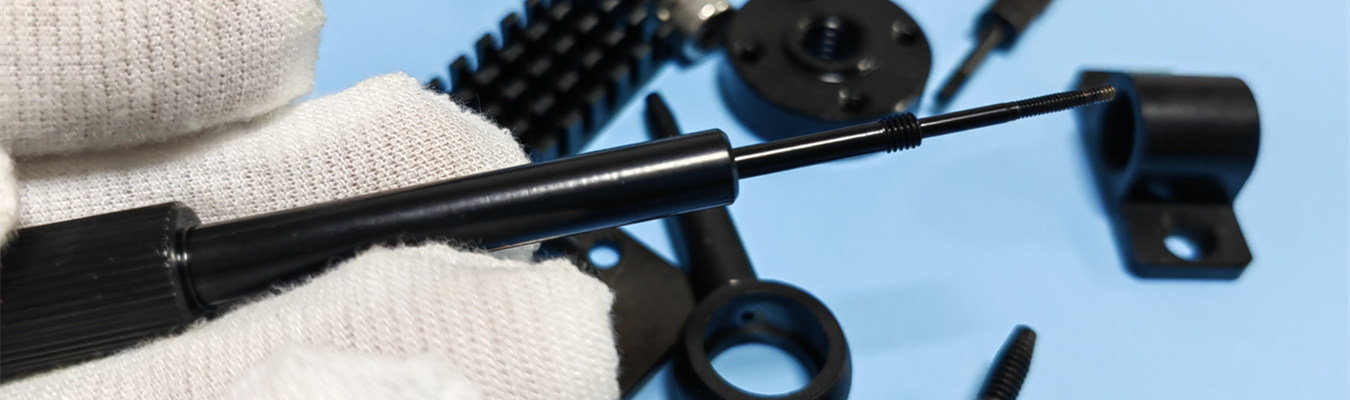

OEM-Motorwellenlieferant, der kundenspezifische CNC-gefräste Wellen für Automobil-, Industrie- und Elektromotorensysteme bereitstellt

Werkstoffe für Motorwellen – Festigkeit, Härte und Korrosionsbeständigkeit

Die Wahl des Wellenmaterials wirkt sich direkt auf die Drehmomentkapazität, Verschleißfestigkeit, Umgebungsbeständigkeit und die Kosten aus. Nachfolgend sind die häufigsten Materialien aufgeführt, die wir bei Falcon CNC Swiss bearbeiten, zusammen mit ihren typischen Anwendungen.

Edelstahl-Motorwellen – Korrosionsbeständigkeit und Reinigungsfähigkeit

Die Standard-Edelstahl-Motorwellen werden aus Edelstahl (303, 304, 316, 17-4 PH) hergestellt und kommen in folgenden Bereichen zum Einsatz: Lebensmittelverarbeitung, Medizintechnik, Schiffs- und Chemieanwendungen. Die Edelstahlsorte 303 ist gut zu bearbeiten, während Sorte 316 im Vergleich zu anderen Edelstahlsorten eine überlegene Korrosionsbeständigkeit gegenüber Salzwasser und Säuren aufweist. Das Edelstahlmaterial 17-4 PH (aushärtbar) erreicht nach der Wärmebehandlung eine hohe Zugfestigkeit (bis zu 1100 MPa); daher eignen sie sich hervorragend für Anwendungen mit hohem Drehmoment. Die Falcon CNC Swiss Maschinen verwenden Swiss-Drehmaschinen zur Bearbeitung des Edelstahls, gekoppelt mit speziellen Werkzeugen zur Vermeidung von Kaltverfestigung, und erreichen Oberflächengüten von bis zu Ra 0,2 μm.

Kohlenstoffstahl-Wellenfertigung – Kostengünstig für den allgemeinen Gebrauch

Kohlenstoffstahl-Wellenfertigung verwendet typischerweise die Güten 1045, 1144 oder 12L14. Für Industriemotoren, Pumpen und Förderanlagen werden Kohlenstoffstahlwellen meist aus den Güten 1045 (mittelgekohlt), 1144 (hochfest) oder 12L14 (bleifrei) hergestellt. Kohlenstoffstahl lässt sich sehr gut bearbeiten und bietet eine gute Gesamtfestigkeit zu einem sehr wirtschaftlichen Preis. Allerdings müssen Kohlenstoffstahlwellen durch eine Oberflächenbehandlung (Lackierung, Plattierung oder Öl) vor Feuchtigkeit oder korrosiven Bedingungen geschützt werden, um Korrosion zu vermeiden. Für Anwendungen, die eine höhere Festigkeit erfordern, verwenden wir legierte Stähle wie 4140 oder 4340, die durch Wärme- oder Induktionsverfahren gehärtet werden können.

Legierte Stahl-Motorwellen – Hohe Festigkeit und Ermüdungsbeständigkeit

Legierte Stahl-Motorwellen, wie sie in Fahrzeuggetrieben und Geländegeräten verwendet werden, nutzen legierte Stähle (4140, 4340, 8620, 9310) aufgrund ihrer überlegenen Zugfestigkeit (800 - 1200 MPa) und hohen Ermüdungsbeständigkeit. Einsatzgehärtete Güten (8620) haben eine harte Außenfläche von 58-62 HRC, bestehen aber aus einem zähen Kernmaterial, das stoßfest ist.

Gehärtete Motorwellen – Verschleißfestigkeit für Lager- und Dichtungsflächen

Gehärtete Motorwellenoberflächen, die mit Lagerinnenringen, Lippendichtungen oder Keilwellenkupplungen in Kontakt kommen, erfordern gehärtete Motorwellen. In unserer Einrichtung können Sie entweder Durchhärtung (vollständige Härte) oder Induktionshärtung (Härtung nur der Oberflächen von Wellenzapfen und Verzahnungsenden) spezifizieren. Abhängig von Ihrer Anwendung würden wir erwarten, Wellen mit einer durchschnittlichen Härte von 50-55 HRC für Anwendungen herzustellen, die eine verlängerte Verschleißlebensdauer erfordern, und für Anwendungen mit sehr hohen Zyklenzahlen (58 bis 62 HRC). Nach dem Härten werden die Wellen präzisionsgeschliffen, um eine endgültige Durchmessertoleranz von ±0,005 mm oder enger zu erreichen. Entdecken Sie unsere Stifte- und Wellenfähigkeiten →

Verchromte Motorwellen – Niedrige Reibung und Korrosionsschutz

Verchromte Motorwellen mit einer Hartverchromung (10-25 Mikrometer Schichtdicke) bieten geringe Reibung, hohe Verschleißfestigkeit und verbesserten Korrosionsschutz mit einer Härteäquivalenz im Bereich von 65-70 HRC. Der Verchromungsprozess wird bei Hydraulikmotorwellen, Kolbenstangen und Linearbewegungswellenkomponenten angewendet. Um eine gleichmäßige Beschichtung ohne Randaufbau oder Wasserstoffversprödung zu gewährleisten, arbeiten wir eng mit unseren zertifizierten Beschichtungspartnern zusammen.

Hochdrehmoment-Wellenwerkstoffe und korrosionsbeständige Motorwellen

Für die Fertigung von Hochdrehmomentanwendungen (Minenförderanlagen, Windkraftgeneratoren) fertigen wir Wellen aus 17-4 PH, Inconel 718 oder Nitronic 60 für extreme Drehmomentanwendungen. Für korrosionsbeständige Motorwellen, die in aggressiven Chemikalien- und/oder Salzwasserumgebungen eingesetzt werden, empfehlen wir 316L, Duplex 2205 oder Titan Grad 2/5 für diese Anwendungen. Falcon CNC Swiss verfügt über einen umfangreichen Materialbestand, der sowohl für Prototypen als auch für die Serienproduktion genutzt werden kann.
