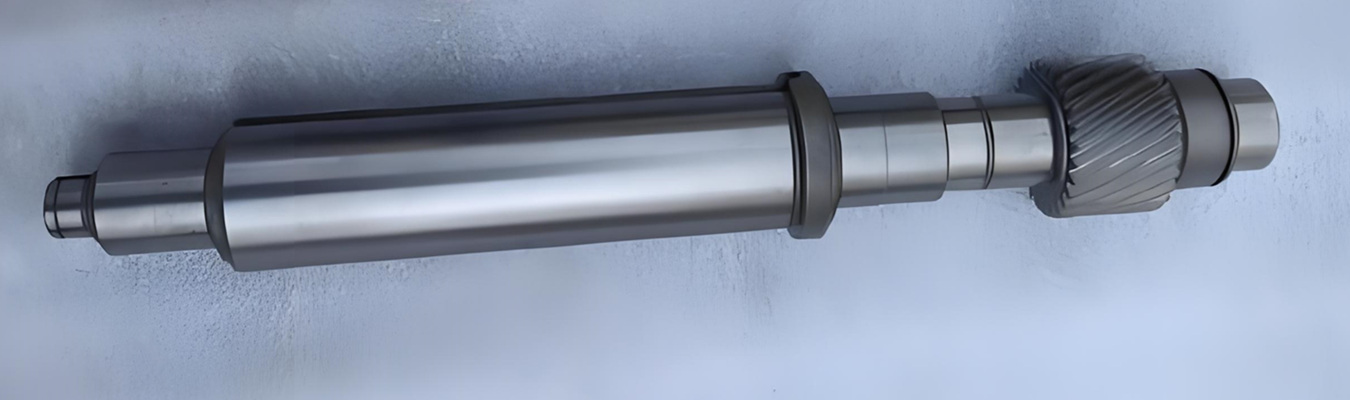

Keilwellen sind in modernen Maschinen allgegenwärtig. Sie übertragen Drehmoment von Motoren auf Getriebe, leiten Rotationsbewegungen in Aktuatoren weiter und halten kritische Systeme in allem, von Autos bis hin zu Industrierobotern, ausgerichtet. Wenn eine Keilwelle versagt, stoppt die Drehmomentübertragung und Maschinen fallen aus.
Deshalb ist Präzision entscheidend. Ob Sie für eine neue Produktlinie einkaufen oder ein verschlissenes Bauteil ersetzen – zu verstehen, wie Keilwellen hergestellt werden und was gute Anbieter von unzuverlässigen unterscheidet, spart Zeit, Geld und Kopfschmerzen.
Dieser Leitfaden behandelt die wichtigsten Herstellungsverfahren für Keilwellen, wie sie geprüft werden und worauf Sie achten sollten, wenn Sie CNC-Keilwellen von zuverlässigen Keilwellenherstellern kaufen müssen.
Keilwellen können mit verschiedenen spanenden Verfahren hergestellt werden. Jede Methode hat ihre Stärken, Einschränkungen und Kostenstrukturen. Hier ist ein Vergleich.
Beim Wälzfräsen wird ein rotierendes Schneidwerkzeug, der sogenannte Wälzfräser, verwendet, um Keilwellenzähne in ein Werkstück zu schneiden. Wälzfräser und Werkstück rotieren synchron zusammen und fräsen dabei schrittweise das Keilprofil aus.
Am besten geeignet für: Außenverzahnungen, Großserienfertigung und Anwendungen, bei denen die Werkzeugkosten auf viele Teile umgelegt werden können.
Einschränkungen: Erfordert teure kundenspezifische Wälzfräser für jede Keilwellenspezifikation. Weniger flexibel bei Konstruktionsänderungen oder Kleinserien.
Beim Räumen wird ein gezahntes Werkzeug, der sogenannte Räumdorn, durch das Werkstück gedrückt oder gezogen, um die Keilwellenzähne in einem einzigen Durchgang zu schneiden. Für Außenverzahnungen wird häufig ein vertikaler Räumdorn verwendet.
Am besten geeignet für: Innenverzahnungen, Passfedernuten und sehr hohe Stückzahlen, bei denen Präzision am wichtigsten ist.
Einschränkungen: Räumdorne sind teuer und anwendungsspezifisch. Konstruktionsänderungen erfordern neue Werkzeuge.
Das CNC-Fräsen von Keilwellen nutzt mehrachsige CNC-Maschinen, um Keilwellenzähne aus massivem Material zu schneiden. Moderne 5-Achs-Fräsmaschinen können komplexe Keilprofile mit hoher Präzision herstellen.
Am besten geeignet für: Prototypen, kleine bis mittlere Stückzahlen, kundenspezifische Profile und Anwendungen mit engen Toleranzen.
Einschränkungen: Langsamere Zykluszeit pro Teil im Vergleich zum Wälzfräsen bei sehr hohen Stückzahlen.
Beim CNC-Drehen von Keilwellen werden typischerweise Keilverzahnungen mit angetriebenen Werkzeugen auf einer CNC-Drehmaschine oder einer Swiss-Type-Maschine geschnitten. Dies ist besonders effektiv für lange, schlanke Wellen.
Am besten geeignet für: Keilwellen mit kleinem Durchmesser, komplexe Teile, die sowohl Dreh- als auch Keilwellenschneiden in einer Aufspannung erfordern.
Einschränkungen: Begrenzt auf bestimmte Durchmesser und Keillängen.
Fertiggeschliffene Keilwellen repräsentieren das höchste Präzisionsniveau. Nach dem Vorschneiden werden die Keilwellenzähne mit speziellen Schleifscheiben auf Endmaß geschliffen.
Am besten geeignet für: Luft- und Raumfahrt, Medizintechnik und Hochleistungsautomobilanwendungen, bei denen Toleranzen unter 0,005 mm erforderlich sind.
Einschränkungen: Teuerste Methode; längste Durchlaufzeiten.
| Verfahren | Am besten geeignet für | Typische Toleranz | Werkzeugkosten | Mengeneignung |
| Wälzfräsen | Außenverzahnungen, hohe Stückzahlen | ±0,02–0,05 mm | Hoch (kundenspezifischer Fräser) | Hohe Stückzahlen |
| Räumen | Innenverzahnungen | ±0,01–0,03 mm | Sehr hoch | Sehr hohe Stückzahlen |
| CNC-Fräsen | Kundenspezifische Formen, Prototypen, niedrige-mittlere Stückzahlen | ±0,005–0,01 mm | Niedrig (Standardwerkzeuge) | Niedrig bis mittel |
| CNC-Drehen | Kleine Durchmesser, lange Wellen | ±0,005–0,01 mm | Niedrig | Niedrig bis mittel |
| Fertigschleifen | Ultrahohe Präzision | ±0,001–0,003 mm | Hoch | Niedrig bis mittel |
Erfahren Sie mehr über unsere Präzisions-CNC-Bearbeitungsdienstleistungen.
Wenn Sie ein Objekt in der physischen Welt erstellen möchten, ist es am besten, verschiedene Prozesse zu nutzen, um dieses Objekt herzustellen. Beispielsweise wird eine Hohlwelle zunächst auf einer CNC-Drehmaschine auf Durchmesser gedreht, dann werden mit einem Wälzfräser Keilverzahnungen aufgebracht und schließlich werden die kritischen Oberflächen fertiggeschliffen. Das Endprodukt profitiert von der schnellen Wälzfräsbearbeitung und der hochpräzisen Schleifbearbeitung.
Wenn Sie nach potenziellen Lieferanten für CNC-Keilwellen suchen, fragen Sie nach deren Toleranzanforderungen und ob sie mehrere Bearbeitungsprozesse in einer Einrichtung durchführen können. Hersteller, die Drehen/Fräsen/Schleifen an einem Ort anbieten, produzieren konsistentere Teile als andere Hersteller.
Präzisionsfertigung ist ohne Präzisionsverifizierung wertlos. Zuverlässige Keilwellenhersteller verwenden mehrere Prüfverfahren, um sicherzustellen, dass jedes Teil den Spezifikationen entspricht.
Zertifizierte Keilwellenlehren sind der schnellste Weg, um zu überprüfen, ob eine Keilwelle die grundlegenden Maßanforderungen erfüllt. Diese Lehren passen entweder oder nicht.
Anwendungsfall: Großserienfertigung, bei der eine schnelle Gut-/Schlecht-Prüfung erforderlich ist. Viele Keilwellen können mit zertifizierten Gut-/Ausschuss-Lehren akzeptiert werden.
Einschränkung: Liefert keine tatsächlichen Messwerte; bestätigt nur, ob innerhalb der Spezifikation oder außerhalb.
Die KMG-Prüfung verwendet einen Taster, um Keilwellenzähne, Fußkreisdurchmesser, Teilkreisdurchmesser und andere kritische Merkmale mit hoher Genauigkeit zu messen. Moderne KMGs erreichen eine Genauigkeit von ±0,002 mm oder besser.
Beste Praxis: Branchenexperten empfehlen, KMG-Prüfungen am ersten und letzten Stück jeder Produktionscharge sowie je nach Chargengröße regelmäßige Zwischenprüfungen durchzuführen.
Anwendungsfall: Erstmusterprüfung, Produktionsvalidierung und alle Anwendungen, die eine Dokumentation der tatsächlichen Messwerte erfordern.
Optische Komparatoren projizieren ein vergrößertes Bild des Keilprofils auf einen Bildschirm und ermöglichen so einen visuellen Vergleich mit einer Schablone oder Overlay-Folie. Sie eignen sich hervorragend zur Überprüfung von Zahnform, Winkeln und Radien.
Anwendungsfall: Schnelle Überprüfung der Keilwellengeometrie, insbesondere bei Außenverzahnungen, bei denen die Profilsichtbarkeit klar ist.
Keilwellenzähne, die gegen Gegenkomponenten gleiten oder rotieren, erfordern spezifische Oberflächengüten. Rauheitsmessgeräte überprüfen, ob die Ra-Werte den technischen Spezifikationen entsprechen.
Typische Anforderung: Bei Präzisionskeilwellen sind Oberflächengüten von Ra 0,4 μm oder besser auf kritischen Kontaktflächen üblich.
Berührungslose Messsysteme verwenden Laser oder Kameras, um die Keilwellengeometrie ohne Berührung des Teils zu erfassen. Diese sind besonders nützlich für weiche Materialien oder empfindliche Merkmale, die durch Kontakttaster verformt werden könnten.
Anwendungsfall: Großserienfertigung, bei der Geschwindigkeit wichtig ist, oder für Teile, die keine Kontaktmessung vertragen.
| Verfahren | Was wird gemessen | Geschwindigkeit | Genauigkeit | Am besten geeignet für |
| Gut-/Ausschuss-Lehre | Nur gut/schlecht | Sehr schnell | Nur Gut/Ausschuss | Großserienfertigung |
| KMG | Vollständige 3D-Geometrie | Mittel
