Keilwellen sind integrale Komponenten moderner Maschinen, da sie eine mechanische Möglichkeit bieten, Drehmoment vom Motor auf ein Getriebe zu übertragen, Zapfwellensysteme in Landmaschinen zu verbinden und Getriebe von Industriemaschinen anzutreiben. Solange eine Keilwelle nicht fehlerhaft ist, ist sie eine eher „hintergründige“ Komponente und wird selten beachtet. Wenn sie jedoch nicht mehr richtig funktioniert, stoppt das gesamte Maschinensystem.
CNC-Keilwellen sind eine der anspruchsvollsten Komponenten, die mit Präzision gefertigt werden müssen. Die Bearbeitung von Teilen wie Keilwellen mit engen Toleranzen ist oft sehr herausfordernd, da die Keilverzahnungen präzise beabstandet sein müssen, die Durchmesser konzentrisch sein müssen und die Komponenten nach der Wärmebehandlung, die für die erforderliche Festigkeit notwendig ist, dazu neigen, sich zu verdrehen, zu biegen oder zu verformen.
In diesem Leitfaden erklären wir, wie man enge Toleranzen bei CNC-Keilwellen herstellt und verifiziert. Dieser Leitfaden behandelt die häufigsten Ursachen für Verzug während der Wärmebehandlung sowie praktische Methoden zu deren Kontrolle und worauf Sie achten sollten, wenn Sie kundenspezifische CNC-Keilwellen von einem Lieferanten beziehen.
Eine Keilwelle ist eine Art mechanisches Teil, das mit einer Reihe von Keilen/Rippen versehen ist, die entlang ihrer Länge verlaufen. Eine Reihe passender Schlitze im Gegenstück (normalerweise ein Zahnrad, eine Kupplung oder eine ähnliche Vorrichtung) greifen in diese Keile/Rippen ein und sind miteinander verriegelt. Im Gegensatz zu anderen Wellentypen (z. B. Passfedernuten), die auf einem einzigen Kontaktpunkt beruhen, verteilen Keilwellen die Last auf mehrere Zähne. Durch mehr Kontaktflächen haben Keilwellen eine höhere Tragfähigkeit, bieten eine bessere Ausrichtung und können eine axiale Bewegung während der Drehmomentübertragung ermöglichen.
Es gibt heute verschiedene Standardausführungen von Keilwellen; die am weitesten verbreiteten Typen sind jedoch Evolventenkeilwellen (geregelt durch verschiedene Normen wie ANSI B92.1 und DIN 5480). Geradflankige Keilwellen (DIN ISO 14) sind ebenfalls recht verbreitet; sie sind jedoch tendenziell einfacher und werden hauptsächlich in Landmaschinen und allgemeinen industriellen Antriebsanwendungen eingesetzt. Es gibt auch spezielle Keilwellenanwendungen, wie schräge Keilwellen (Helical Splines) im Automobil-Ersatzteilmarkt oder ballige Keilwellen (Crowned Splines) für Anwendungen, bei denen ein sanfter Eingriff gewünscht wird oder um Fluchtungsfehler zu tolerieren.
Bei kritischen Anwendungen – CNC-gefertigten Automobil-Keilwellen für Getriebe, CNC-gefertigten Zapfwellen für landwirtschaftliche Geräte und Getriebewellen für Industrieantriebe – ist Präzision nicht verhandelbar.
Eine hohe Genauigkeit bei Präzisions-CNC-Keilwellen erfordert Aufmerksamkeit in jedem Schritt des Prozesses.
Internationale Spezifikationen regeln die Herstellung der meisten Keilwellen. Sie entsprechen hauptsächlich: DIN 5480 für Evolventenkeilwellen, ANSI B92.1 und ISO 14 für gerade Keilwellen. Jede dieser Normen definiert Toleranzen für Zahnteilung, Profil und Konzentrizität. Ein Hersteller von Präzisions-Keilwellen mit gutem Ruf wird ausdrücklich angeben, nach welcher Norm er produziert, und Prüfergebnisse vorlegen, die die Einhaltung dieser Normen belegen.
Die Industrie empfiehlt die Toleranzklassen IT6 bis IT8 als allgemeine Toleranzklassen. Für härtere Bedingungen, wie z. B. Keilwellen in Getrieben, die bei hohen Drehzahlen geräuscharm arbeiten müssen, sind strengere Toleranzklassen erforderlich.
Für jede hochpräzise Keilwelle sind drei Toleranzparameter am wichtigsten:
Zahnteilung: Der Abstand zwischen benachbarten Keilzähnen. Eine ungleichmäßige Teilung erzeugt Spiel und Geräusche unter Last.
Konzentrizität: Das Verhältnis zwischen der Keilwellenachse und den Montagedurchmessern. Schlechte Konzentrizität verursacht Vibrationen und ungleichmäßigen Verschleiß.
Oberflächengüte: Glatte Keilwellenoberflächen reduzieren Reibung und verlängern die Lebensdauer der Komponente. Für gleitende Keilwellenanwendungen wird ein Ziel-Ra von 0,4 μm oder besser angestrebt.

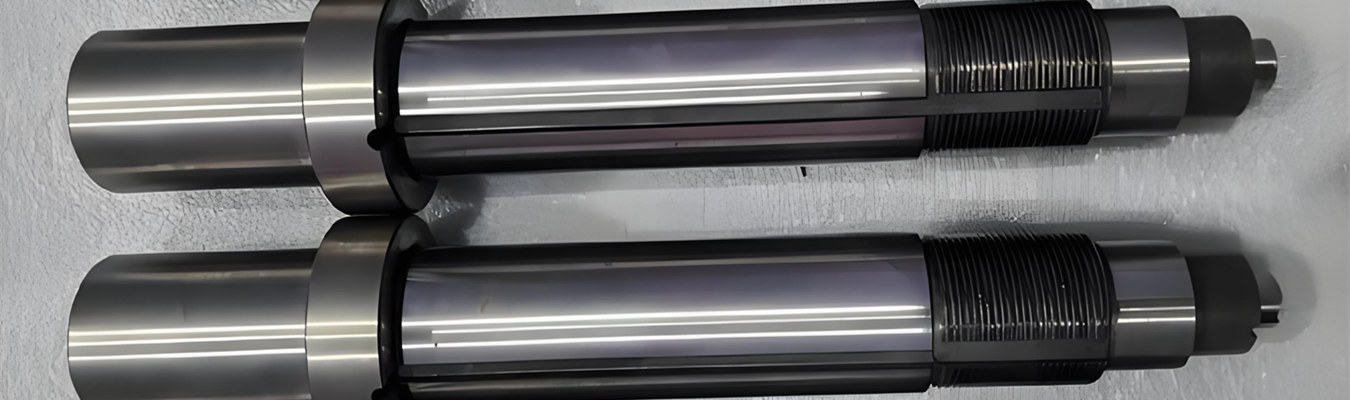

Bei Falcon CNC stellen wir kundenspezifische CNC-Keilwellen auf Swiss-Type-Drehmaschinen und mehrachsigen Dreh-Fräszentren her. Der Hauptvorteil der CNC-Bearbeitung aus Swiss-Perspektive ist die Existenz einer Führungsbuchse, die das Werkstück direkt an der Schneidkante beim Keilfräsen abstützt und so die Durchbiegung beim Herstellen der Keile eliminiert. Dies wird besonders wichtig, wenn das Werkstück lang ist und mehrere Stufendurchmesser aufweist.
Für hochtolerierte CNC-Keilwellen fertigen wir den Keilschnitt typischerweise in derselben Aufspannung wie alle anderen Merkmale (Schultern, Hinterschnitte, Passfedernuten und Gewinde). Die Produktion in einer einzigen Aufspannung reduziert das Potenzial für Positionierfehler, da jedes zusätzliche Merkmal denselben Referenzpunkt durchlaufen hat.
Unterschiedliche Materialien reagieren unterschiedlich auf Schnittkräfte und Wärme. Übliche Materialien für Keilwellen sind:

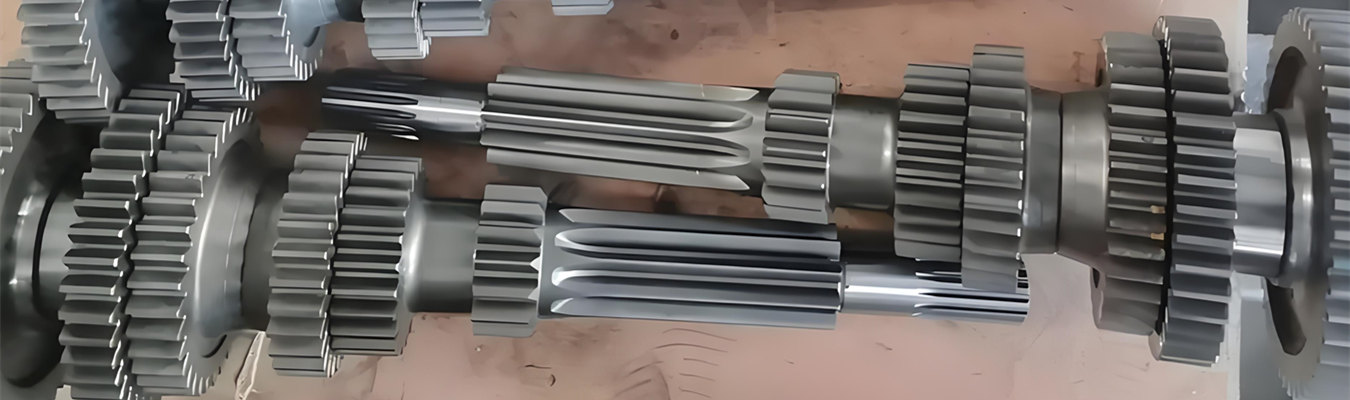

Stahl-CNC-Keilwellen: Am gebräuchlichsten für hochbelastete Industrie- und Automobilanwendungen. Erfordert eine sorgfältige Planung der Wärmebehandlung.
Edelstahl-Keilwellen: Verwendet in korrosiven Umgebungen wie Schiffsausrüstungen und Lebensmittelverarbeitungsmaschinen.
Aluminium-gefräste Keile: Leichte Optionen für Robotik und Anwendungen mit niedrigem Drehmoment. Leichter zu bearbeiten, aber geringere Festigkeit.
Titan-CNC-Keile: Luft- und Raumfahrt sowie Hochleistungsanwendungen, bei denen sowohl Gewicht als auch Festigkeit eine Rolle spielen. Aufgrund der Kaltverfestigung schwierig zu bearbeiten.
Messing-Keilwellenbearbeitung: Anwendungen mit geringer Last wie Messgeräte oder leichte Betätigungsmechanismen.
Jedes Material erfordert seine eigenen Werkzeug-, Geschwindigkeits- und Vorschubparameter. Erfahrung mit einer breiten Palette von Materialien ist einer der wichtigsten Faktoren bei der Bewertung eines Lieferanten.
Keilwellen, die hohem Drehmoment und Verschleiß widerstehen müssen, müssen wärmebehandelt werden. Die Wärmebehandlung von Keilwellen härtet das Material, verbessert die Ermüdungsbeständigkeit und erhöht die Lebensdauer der Keilwellen. Die Wärmebehandlung kann jedoch Probleme in Form von Verzug verursachen.
Wenn eine Keilwelle erhitzt und dann abgeschreckt wird, ist die Abkühlungsrate für jeden Abschnitt der Welle nicht gleich. Aufgrund dessen verdrehen die während des Abkühlprozesses entstehenden inneren Spannungen die Welle, verbiegen die Achse der Keile oder verändern das Zahnmuster der Keile.
Traditionelles Ölabschrecken kann Probleme verursachen, da es zu ungleichmäßigen Abkühlungsniveaus und unvorhersehbaren Formänderungen führt. Im Falle einer Keilwelle kann dies zu Verzug führen, der die zulässigen Toleranzgrenzen der Keilwelle überschreiten kann. Wenn die Keile verzogen sind, passen die Keilwelle und die Nabe nicht richtig zusammen. Darüber hinaus unterscheidet sich das Ausmaß des Verzugs, den jede Keilwelle in einer bestimmten Produktionscharge erfährt, was jede Grünbearbeitung (Bearbeitung vor der Wärmebehandlung) unzuverlässig macht, da es nicht möglich ist, das Ausmaß des Verzugs für jede Keilwelle vorherzusagen.
Bei Innenkeilen kann der durch die Wärmebehandlung nach der Bearbeitung der Innenkeile verursachte Verzug noch größere Auswirkungen haben. Die Innenkeile passen nicht, wenn ein Grenzlehrdorn verwendet wird, was dazu führt, dass die Innenkeile verschrottet werden.
Sobald eine Keilwelle wärmebehandelt wurde, wird sie deutlich härter – oft 45–60 HRC oder höher. Die Bearbeitung gehärteter Materialien ist langsam, teuer und erfordert spezielle Ausrüstung und Werkzeuge.
In vielen Fällen ist eine Nachbearbeitung nach der Wärmebehandlung jedoch unvermeidlich. Wenn sich die Keilzähne selbst über die Toleranz hinaus verziehen, müssen Sie diese korrigieren.
Es gibt verschiedene Hartfeinbearbeitungsverfahren, die helfen können, Härteverzug zu korrigieren.
Mehrere Hartfeinbearbeitungsverfahren können Härteverzug korrigieren:
Keilschleifen ist die traditionelle Lösung für gehärtete Keile. Beim Schleifen werden mit Schleifscheiben kleine Materialmengen abgetragen, Zahnprofilfehler korrigiert und die Oberflächengüte verbessert. Es kann Toleranzen der Klasse IT6 oder besser erreichen, ist aber langsam und teuer.
Hartschälen ist ein neueres Verfahren, das für viele Anwendungen eine kostengünstige Alternative zum Schleifen bietet. Basierend auf der Zahnradschälkinematik eignet sich das Hartschälen gut für Innen- und Außenkeile, bei denen Schleifen schwierig oder unproduktiv wäre. Es kann den Wärmebehandlungsverzug ausgleichen und eine für die meisten industriellen Anwendungen akzeptable Oberflächenqualität liefern.
Hartdrehen ist eine Option für Außenkeile mit relativ einfachen Geometrien. Es erfordert Werkzeugmaschinen mit extremer Steifigkeit und keramische oder CBN-Schneidwerkzeuge (kubisches Bornitrid).
Entdecken Sie unseren Präzisions-CNC-Bearbeitungsservice für die Herstellung von Keilwellen.
Der beste Weg, teure Hartbearbeitung zu vermeiden, ist, Verzug von vornherein zu verhindern. Es sind fortschrittliche Wärmebehandlungsverfahren verfügbar, die Maßänderungen drastisch reduzieren.
Niederdruckaufkohlung (LPC) in Kombination mit Hochdruckgasabschreckung (HPGQ) bietet eine viel gleichmäßigere Abkühlung als traditionelles Ölabschrecken. Das Gasabschreckmedium verteilt sich gleichmäßig um das Teil und reduziert thermische Gradienten. Einige Systeme fügen 4D-Abschreckung hinzu, bei der sich das Teil während des Abschreckens dreht, um eine gleichmäßige Abkühlung auf allen Oberflächen zu gewährleisten.
Dieser Ansatz kann den Schrägungswinkelverzug um bis zu 60 % reduzieren. Viele Getriebe- und Antriebskeilwellen, die mit LPC und HPGQ behandelt wurden, bleiben ohne jegliche Hartbearbeitung nach der Behandlung innerhalb akzeptabler Geometrie.
Eine weitere bewährte Methode zur Kontrolle des Verzugs beinhaltet eine spezifische Sequenz: Stabilisierungsanlassen, Oberflächennormalglühen und Hochfrequenz-Induktionshärten der Keilzähne. Es hat sich gezeigt, dass dieser Ansatz Ausschuss vermeidet, indem er den Verzug der geometrischen Parameter der Keile eliminiert.
Gute Bearbeitungspraxis vor der Wärmebehandlung reduziert Eigenspannungen und Spannungskonzentratoren, die später Verzug verursachen können. Zu den Techniken gehören:
Verwendung von Spannzangenfuttern oder Weichbacken, die gleichmäßig spannen, ohne Spannungen zu induzieren
Befolgen einer Schrupp→Schlicht→Feinbearbeitungs-Werkzeugbahnsequenz, um Materialabtragsspannungen zu managen
Überwachen des Werkzeugverschleißes und proaktives Auswechseln der Werkzeuge, um schwankende Schnittkräfte zu vermeiden
Die richtige Vorrichtung ist besonders wichtig für Keilwellen. Spannzangenartige Vorrichtungen gewährleisten einen gleichmäßigen Halt und reduzieren das Risiko von Verzug während der Endbearbeitung.
