Kundenspezifische Kernstifte: Der ultimative Leitfaden für den Erfolg beim Spritzgießen

Einleitung: Das Rückgrat perfekter Teile

Präzision unterscheidet ein gutes Teil von einem großartigen Teil. Maßgeschneiderte Kernstifte, Ihre primären Formwerkzeuge im Werkzeug, erzeugen Löcher und innere Merkmale und leiten die gesamte Bewegung des Werkzeugs. Wenn Ihre Stifte nicht richtig passen, passen Ihre Teile nicht richtig; daher ist es entscheidend, die besten Design- und Materialauswahlen für Langlebigkeit und Zykluskonsistenz Ihres Spritzgussteils zu nutzen.

Sie können diesen Leitfaden durchlesen, um zu erfahren, wie Sie die besten Design- und Materialauswahlen spezifizieren, um Zyklus für Zyklus gleichbleibende Leistung Ihrer Spritzgussformen zu gewährleisten. Wir werden gerade Kernstifte, Hartmetall-Kernstifte, Edelstahl-Kernstifte und einige Designüberlegungen für Ihre Anwendung besprechen. Außerdem erklären wir, wie Falcon CNC Swiss modernste CNC-Drehmaschinen (Swiss-Type) zur Herstellung von Kernstiften mit Toleranzen von ±0,002 mm einsetzt.

Was sind Kernstifte und wie funktionieren sie?

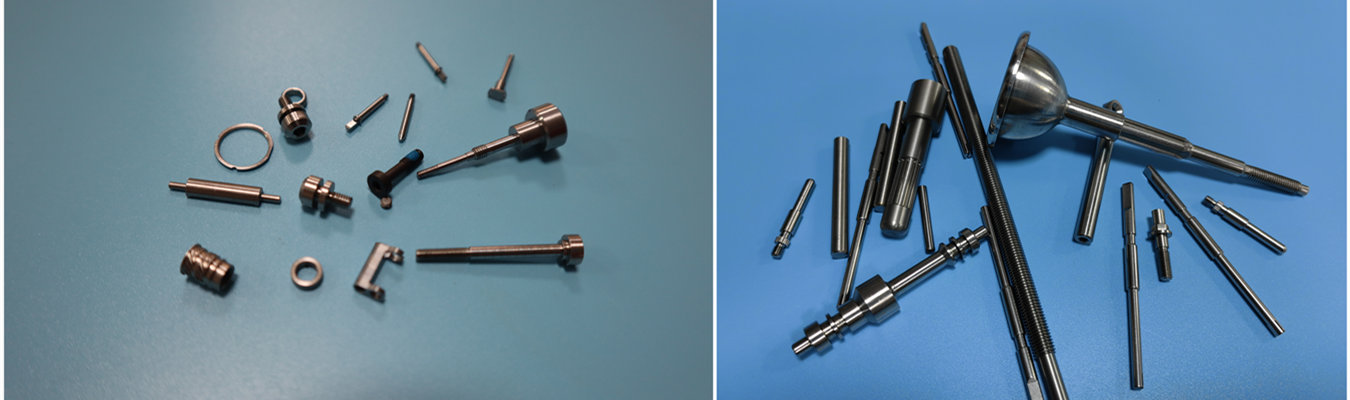

Kernstifte (auch Formstifte oder Spritzgussstifte genannt) sind präzise zylindrische Komponenten, die in eine Spritzgussform passen.

Die folgenden drei Hauptziele sind:

• Erstellen innerer Merkmale - Löcher, Schlitze und komplexe Teile werden im Formteil erzeugt.

• Auswerfen des Formteils - Auswerferstifte drücken ein fertiges Teil aus der Form, sobald der Kunststoff erstarrt ist.

• Führen der Formhälften - Formführungsstifte, Führungsstifte und Formausrichtstifte stellen sicher, dass beide Seiten der Form immer richtig schließen.

Zusammenfassend sind maßgeschneiderte Kernstifte das Rückgrat Ihrer Werkzeuge. Wann immer Sie metrische Kernstifte, metrische Auswerferstifte oder maßgeschneiderte Kernstifte in nicht standardmäßigen Abmessungen benötigen, müssen Sie jeden Stift mit äußerster Präzision fertigen. Selbst geringfügige Abweichungen können zu Grat (überschüssigem Kunststoff), Verformung des Teils oder vorzeitigem Werkzeugverschleiß führen.

Falcon CNC Swiss fertigt seit über 20 Jahren Kerne für die Industrie und bedient eine breite Palette von Kunden, von Automobilzulieferern bis zu Herstellern medizinischer Geräte mit ebenso hoher Qualitätsanforderung. Erfahren Sie mehr über unsere Präzisions-CNC-Bearbeitungsmöglichkeiten für die Herstellung von Kernstiften.

Vergleich der Kernstiftmaterialien (und empfohlene Bearbeitungsverfahren)

Die Wahl des am besten geeigneten Materials für Ihre Kernstifte ist eine der kritischsten Entscheidungen. Eine falsche Materialwahl kann zu verbogenen Stiften, abgenutzten Spitzen oder katastrophalem Werkzeugversagen führen.

Die folgende Tabelle vergleicht die gängigsten Materialien, die für maßgeschneiderte Kernstifte verwendet werden.

Warum die Materialwahl wichtig ist

Wolframkarbid hat eine sehr hohe Härte. Es hat im Vergleich zu Edelstahl-Kernstiften einen hervorragenden Widerstand gegen Biegung und Abrieb; jedoch hat es ein sprödes Versagensverhalten und die Bearbeitung ist kostspielig. Die Standardwahl für korrosive Kunststoffe (wie PVC) ist ein Edelstahl-Kernstift. Gerade Kernstifte aus Werkzeugstahl sind die Arbeitstiere für das allgemeine Spritzgießen.

Bearbeitung von Kernstiften bei Falcon CNC Swiss

Wir bearbeiten Kernstifte mit CNC-Drehmaschinen (Swiss-Type) und präzisionsgeschliffenen 1- Zusätzlich führen wir eine sequenzielle Bearbeitung jedes Kernstifts durch, indem wir die Dreh-, Fräs- und Schleifoperationen nacheinander ausführen, um die Konzentrizität zwischen den bearbeiteten Oberflächen sicherzustellen.

Oberflächengüte von Ra 0,2 μm oder besser für Verschleißfestigkeit; zur Einhaltung der Toleranzkontrolle von ±0,002 mm im Durchmesser (deutlich enger als das übliche Spiel von 0,01 mm, das bei vielen präzisionsgeformten Produkten verwendet wird).

Designtipps für Formführungsstifte und Ausrichtungssysteme

Die Formausrichtung ist ein Bereich, in dem viele Spritzgussformen versagen. Wenn Ihre Formführungsstifte, Formleitstifte oder Formpositionierstifte nicht richtig konstruiert sind, erhalten Sie nicht passende Hälften, beschädigte Kavitäten und endlose Nacharbeit. So machen Sie es richtig.

1. Angemessenes Spiel der Führungsstifte

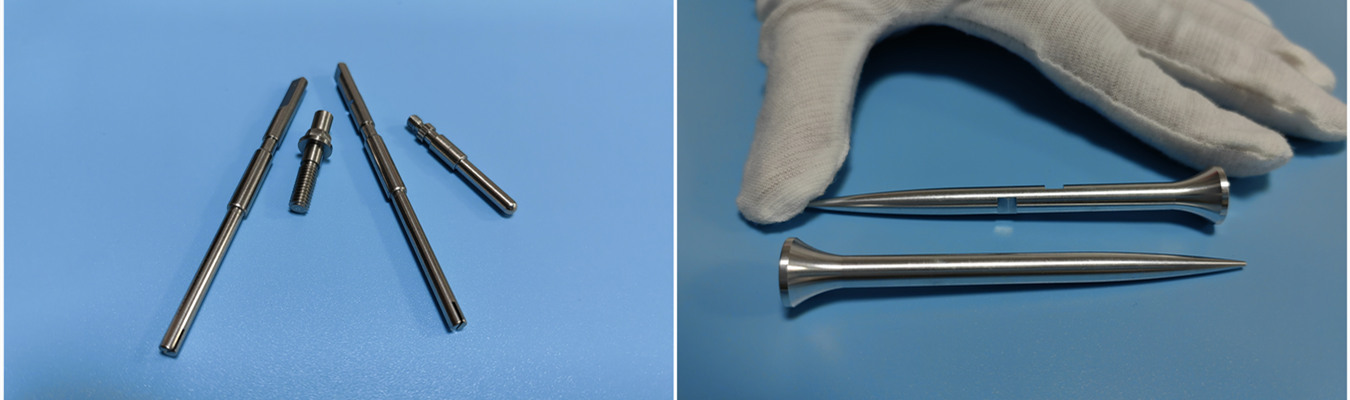

Führungsstifte sind Schlüsselkomponenten der Ausrichtung innerhalb einer Spritzgussform. Führungsstifte befinden sich auf einer Hälfte der Form, während die gegenüberliegende Hälfte Messingbuchsen hat, in die die Führungsstifte gleiten.

Bei Verwendung von Führungsstiften sollten die folgenden Kriterien angewendet werden:

• Spiel - Das angemessene Spiel, bestimmt durch die Gleitpassung zwischen Führungsstift und Buchse, muss eingehalten werden (0,01 mm bis 0,02 mm). Ist das Spiel zu eng, wird die Vorrichtung fressen oder klemmen; ist das Spiel zu groß, verlieren die progressiven Merkmale der Anwendung nach der Aufnahme der Wandstärke ihre Ausrichtung.

• Länge - Stellen Sie bei der Verwendung von Führungsstiften sicher, dass die Stifte in die Buchsen eingreifen, bevor die Kernstifte oder die Kavitäts-/Außenmerkmale miteinander in Kontakt kommen, da dies hilft, Schäden an den progressiven Merkmalen der Form beim Schließen zu vermeiden.

• Härte - Spezifizieren Sie Führungsstifte immer als gehärtete Führungen (55-60 HRC) und stellen Sie sicher, dass auch die Buchsen gehärtet sind.

2. Verwenden Sie Formpositionierstifte bei kritischen Anwendungen

In Mehrkavitätenformen oder Formen mit eingeschränkten Trennfugentoleranzen verwenden Sie Formpositionierstifte zusammen mit Führungsstiften. Formpositionierstifte bieten eine zusätzliche Ausrichtungsprüfung und verteilen die Spannkraft besser als Führungsstifte allein.

3. Verwenden Sie metrische Führungsstifte

Für einen einfacheren Austausch der Ausgangsmaterialien erstellen Sie Standard-Führungsstifte in metrischen Durchmessern von 8 mm bis 50 mm. Maßgeschneiderte metrische Längen können problemlos aus Standardmaterial bearbeitet werden.

4. Holen Sie sich Expertenrat

Gemäß einem Leitfaden zur Formkonstruktion muss die Passung zwischen Führungssäulen und Führungsbuchsen in einem sehr engen Bereich liegen, um eine präzise Bewegung zwischen der beweglichen und der festen Form zu erreichen. Eine Abweichung von 0,01 mm kann den Unterschied zwischen einer perfekten Abdichtung und einem Undichtwerden der Form ausmachen.

5. Verwenden Sie Auswerferhülsen bei Kernstiftanwendungen

Manchmal muss bei der Herstellung eines Teils mit einem Loch in der Mitte mittels eines Kernstifts das Formteil mit Hilfe desselben Kernstifts ausgeworfen werden. In diesen Situationen ist die Auswerferhülse sehr nützlich. Die Auswerferhülse passt über den Kernstift und wirft das Teil mit der Auswerferhülse vom Kernstift ab. Typischerweise wird das Spiel zwischen der Auswerferhülse und dem Mittelstift bei 0,01 mm oder weniger gehalten. Diese enge Passung verhindert die Bildung von Graten oder umherirrendem Kunststoff um das Ursprungsloch herum und ist daher für die Präzisionsbearbeitung von Formen notwendig.

Wie Falcon CNC Swiss Präzisions-Kernstifte herstellt

Wir bearbeiten nicht nur maßgeschneiderte Kernstifte – wir entwickeln sie. So stellt unser Prozess sicher, dass Sie Stifte erhalten, die funktionieren.

Warum Kunden uns vertrauen

• DFM-Engineering-Unterstützung: Wir überprüfen Ihr Design und schlagen kostensparende Änderungen vor der Bearbeitung vor.

• Interne Vered
