Schweizer Präzisionsbearbeitung für Miniaturwellen: Mikro-Präzisionsdrehen für medizinische, robotische und elektronische Anwendungen

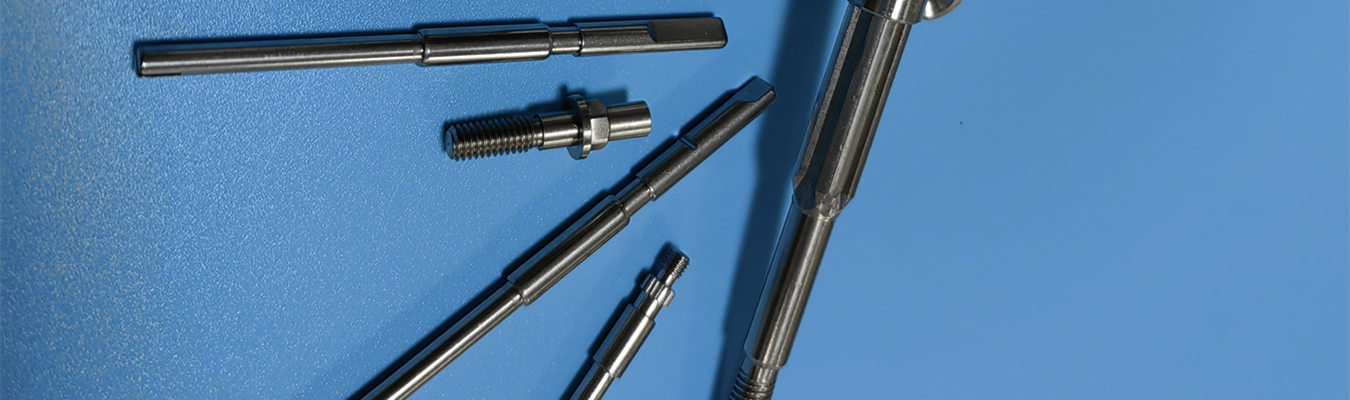

Miniaturwellen sind die Grundbausteine für hochpräzise Bewegungsmechanismen; sie kommen in vielen verschiedenen Anwendungen vor: Eine kleine Motorwelle in einem chirurgischen Roboter oder eine winzige Welle in einem Drohnenmotor kann mit 60.000 U/min rotieren. Wenn Sie Edelstahl-Miniaturwellen für medizinische Geräte, Wolframcarbid-Miniaturwellen für stark verschleißbeanspruchte Umgebungen oder Miniaturwellen benötigen, die mit engen Toleranzen gefertigt werden, um eine optische Ausrichtung zu erreichen, hat die Art und Weise ihrer Herstellung einen Einfluss auf die Leistung. Falcon CNC Swiss fertigt kundenspezifische Miniaturwellen mit engen Toleranzen, Spiegeloberflächen und bietet durch die Kombination von Swiss-Maschinenbearbeitung und Fachwissen über Schraubenmaschinenprodukte völlige Materialflexibilität.

Einleitung: Warum Swiss-Drehen die Maßstäbe für die Produktion hochwertiger Miniaturwellen setzt

Miniaturwellen sind nicht einfach nur kleine Versionen größerer Wellen, sondern vielmehr Präzisionsteile, die Drehmoment übertragen, rotierende Teile stützen, unter Last konzentrisch bleiben und viele tausend oder millionen Zyklen bei minimalem Platzbedarf überstehen können. Wenn eine Miniaturwelle schlecht gefertigt ist, kann sie daher Vibrationen erzeugen, vorzeitigen Lagerausfall verursachen, Fehlausrichtungen hervorrufen und Ausschuss produzieren. Umgekehrt: Wenn eine Miniaturwelle mit einem Präzisionsschleifverfahren hergestellt wird, um optimale Härte, Oberflächengüte und geometrische Genauigkeit zu erreichen, verlängert dies in der Regel die Lebensdauer der Geräte um den Faktor zwei und verbessert die Leistung von Systemen.

Swiss-Type-Drehautomaten (manchmal auch als Swiss-Schraubenmaschinen oder Swiss-Drehzentren bezeichnet) gelten typischerweise als der "Goldstandard" für die Herstellung der Art von Miniaturwellen, die typische Hersteller von Miniaturwellen benötigen. Swiss-Drehen unterscheidet sich von der herkömmlichen CNC-Bearbeitung, da der Swiss-Drehprozess das Werkstück unmittelbar neben dem Schneidwerkzeug mit einer Führungsbuchse abstützt. Dadurch wird der Durchbiegungsbetrag des Werkstücks während des Bearbeitungsprozesses minimiert und ermöglicht so extreme Längen-Durchmesser-Verhältnisse, oft über 20:1. Bei Falcon CNC Swiss bieten wir kundenspezifische Miniaturwellen sowohl in Kleinserien-Prototypen als auch in der Großserienproduktion von Mikrowellen an.

Was ist eine Miniaturwelle? – Technische Definition und Typen

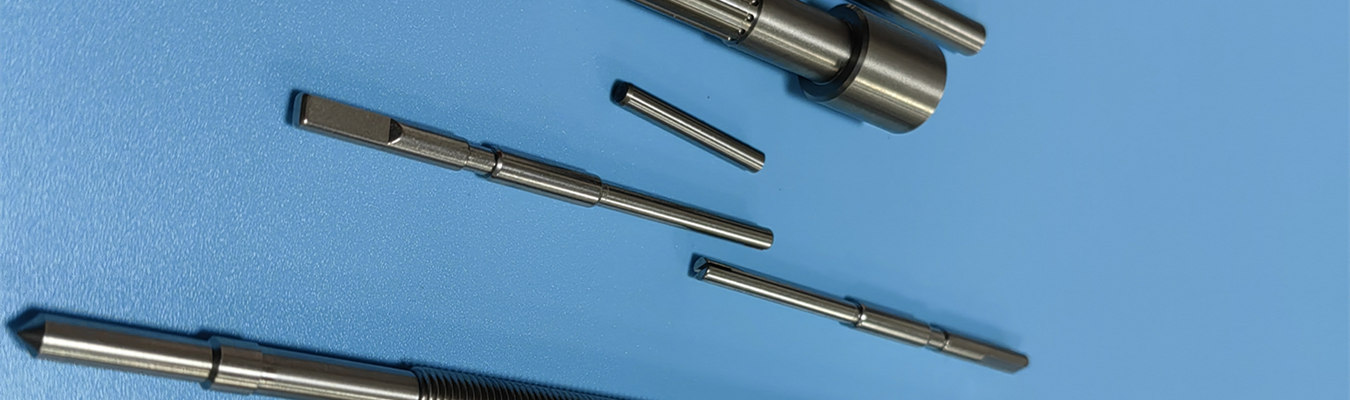

Eine Miniatur- oder Mikrowelle ist ein dünner Zylinder mit einem Durchmesser von üblicherweise weniger als 5 mm und manchmal nur 0,1 mm. Die Länge kann in den meisten Anwendungen das 20-fache des Durchmessers überschreiten, während typische Profile die Übertragung von Bewegungen, die Unterstützung rotierender Komponenten und die präzise Platzierung von Komponenten in einer mechanischen Baugruppe umfassen.

Qualitätsminiaturwellen zeichnen sich durch die folgenden Eigenschaften aus:

• Ein kleiner Durchmesser; Standardbereich von 1 mm bis 5 mm, mit Mikrowellen bis hinunter zu 0,1 mm

• Ein großes Längen-Gewichts-Verhältnis; Standardverhältnisse zwischen fünf und fünfundzwanzig für eine zuverlässige Führung während der Produktion

• Hohe Konzentrizität; Rundheit / Rundlaufgenauigkeit innerhalb weniger Mikrometer

• Präzise Oberflächengüte; Oberflächengüte zwischen 0,4 und 0,8 Mikrozoll für reibungsarmen Betrieb

• Spezifizierte Härte; entweder durchgehärtet oder einsatzgehärtet, je nach Verschleißeigenschaften.

Welche zwei Arten von Wellen gibt es? (Nach Belastungsbedingungen)

Aus technisch-mechanischer Sicht werden Wellen basierend auf den von ihnen getragenen Lasten in zwei Haupttypen eingeteilt:

Die meisten Miniaturantriebswellen sind vom rotierenden Wellentyp und müssen während des Betriebs sowohl Torsions- als auch Querbiegelasten standhalten. Die Auswahl des geeigneten Materials, des richtigen Wärmebehandlungsprozesses für das ausgewählte Material und der korrekten geometrischen Präzision während der Fertigung sind äußerst wichtig, um diese Doppelbelastungsanforderung an Miniaturantriebswellen zu erfüllen.

Zusätzlich zur Kategorisierung nach Lastkriterien können Miniaturantriebswellen auch nach ihrer Geometrie (massiv vs. hohl, abgesetzt vs. gerade, verzahnt vs. genutet) und nach ihrer Endform oder -art (gewinde, flach, durchbohrt mit Stift oder Schraube, Kerben, Rändelungen oder Halterungen) gruppiert werden.

Sind kundenspezifische Antriebswellen ihr Geld wert? – Technische ROI-Analyse

Oft taucht in der Produktentwicklung die Frage auf: Sind kundenspezifische Antriebswellen ihr Geld wert? Es hängt ganz von der Anwendung ab. Angesichts der Standardlängen und -durchmesser für handelsübliche Standardkomponenten gibt es Situationen, in denen kundenspezifische Miniaturwellen die Investition wirklich wert sein können, wenn:

• Der Bauraum begrenzt ist – Kundenspezifische Längen, reduzierte Durchmesser oder abgesetzte Geometrien passen dort, wo Standardwellen es nicht tun

• Die Leistungsanforderungen spezifisch sind – Enge Toleranzen (±0,002 mm), spezielle Materialien (Titan, Inconel, Wolframcarbid) oder einzigartige Oberflächengüten

• Integration mit Pass-teilen – Wellen müssen mit kundenspezifischen Lagern, Getrieben, Encodern oder Gehäusen zusammenwirken

• Das Volumen die Werkzeugkosten rechtfertigt – Bei Produktionsserien sinken die Stückkosten drastisch, wodurch kundenspezifische Wellen wirtschaftlich werden

• Zuverlässigkeit von entscheidender Bedeutung ist – Medizinprodukte, Luft- und Raumfahrtaktoren und Chirurgieroboter können sich kein Versagen durch Standardkomponenten leisten

Falcon CNC Swiss, als Hersteller von Miniaturantriebswellen, bietet kundenspezifische Miniaturwellen-Konstruktionsdienste an, wobei für CNC-gefräste Teile keine NRE-Werkzeugkosten anfallen. Prototypenserien ab 25 Stück ermöglichen gründliche Tests, bevor man sich für eine Großserienproduktion von Mikrowellen entscheidet.

Swiss-Drehen vs. Konventionelles Drehen für Miniaturwellen

Bei einer herkömmlichen CNC-Drehmaschine wird ein Ende des Werkstücks in einem Spannfutter gesichert, und die verbleibende Werkstücklänge kann nicht gestützt werden und wird den Schneidkräften ausgesetzt. Wenn Ihr Teil eine Miniaturwelle mit einem Längen-Durchmesser-Verhältnis von mehr als 3:1 ist, wird die ungestützte Länge durchbiegen, was zu Verjüngung oder Rattern führt und Maßabweichungen im fertigen Teil verursacht. Im Gegensatz dazu verfügt das Swiss-Drehen über eine zusätzliche Führungsbuchse, die das Werkstück unmittelbar am Schnittpunkt abstützt, was zu einer ungestützten Länge von etwa dem 1- bis 2-fachen des Stangendurchmessers führt.

Hier ein technischer Vergleich:

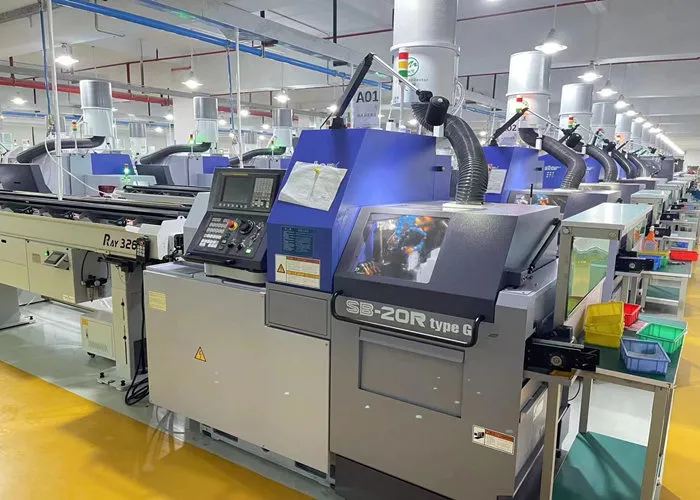

Bei Falcon CNC Swiss betreiben wir Citizen-, Star- und Tsugami-Swiss-CNC-Drehmaschinen mit bis zu 10 Achsen, angetriebenen Werkzeugen und Unterstützung von Gegenspindeln. Für Mikrowellen, die extreme Präzision erfordern – bis zu ±0,0001″ (±0,0025 mm) – kombinieren wir Swiss-Drehen mit hauseigenem spitzenlosem Schleifen und Feinbearbeitung.

Technische Beratung für Ihr Miniaturwellenprojekt

Benötigen Sie einen zuverlässigen Präzisions-Miniaturwellenhersteller für ein neues Medizinprodukt, einen Roboteraktor oder eine elektronische Baugruppe? Teilen Sie Ihre 2D-Zeichnung oder 3D-CAD-Datei. Unsere Ingenieure empfehlen innerhalb von 24 Stunden optimales Material, Toleranzklasse und Oberflächengüte. Holen Sie sich Ihre kostenlose DFM-Prüfung →

Materialspezifikationen für Miniaturwellen – Auswahlleitfaden

Die Materialauswahl ist eine der kritischsten technischen Entscheidungen bei Miniaturwellen. Das Material muss ein Gleichgewicht zwischen Zerspanbarkeit, Festigkeit, Härte, Korrosionsbeständigkeit und Kosten bieten. Nachfolgend finden Sie einen umfassenden Materialleitfaden basierend auf unserer Erfahrung bei Falcon CNC Swiss.

Edelstahl-Miniaturwellen – Der vielseitige Standard

Edelstahl-Miniaturwellen sind aufgrund ihrer hervorragenden Kombination aus Korrosionsbeständigkeit, Festigkeit und Zerspanbarkeit die häufigste Wahl in der Medizin-, Robotik- und Elektronikindustrie.

• 303 Edelstahl – Automatendrehstahl; ideal für die Großserienfertigung von Swiss-Drehprodukten. Schwefelgehalt verbessert den Spanbruch und reduziert den Werkzeugverschleiß.

• 304 Edelstahl – Bessere Korrosionsbeständigkeit als 303; etwas
