Jedes Messsystem besitzt sein mechanisches Rückgrat in Form von Sensorarmaturen, die die empfindlichen elektronischen Komponenten mit dem Prozessmedium verbinden und die Integrität des Gewindes, die Druckbeständigkeit und die Korrosionsbeständigkeit gewährleisten. Wenn Sie Edelstahl-Sensorarmaturen für Ihre Hochdruck-Öl- und Gasanwendungen, Messing-Sensorbefestigungen für lebensmittelgeeignete Umgebungen oder PTFE-ausgekleidete Sensoranschlüsse für den Einsatz mit aggressiven Chemikalien benötigen, bestimmt die Art ihrer Fertigung, wie zuverlässig sie sind. Falcon CNC Swiss nutzt sowohl Swiss-Dreh- als auch Drehteilfertigungserfahrung bei der Konstruktion und Herstellung von Sensorarmaturen, um sowohl Gewindegenauigkeit im Mikrometerbereich, wiederholbare Dichtflächen als auch kompakte Abmessungen zu erreichen, die sich in Ihre Baugruppe integrieren lassen.
Als Verfahrens-, Instrumentierungs- oder Maschinenbauingenieur wissen Sie, dass eine Sensorarmatur mehr als nur ein Adapter ist. Sie ist die einzigartige Schnittstelle, die den Schutz des Sensorelements gewährleistet, es vom Prozess abdichtet und die Integrität des Signals bewahrt. Eine schlecht gefertigte Armatur führt zu Problemen wie Festfressen, Undichtigkeiten, Sensorfehlausrichtung und extrem kostspieligen Ausfallzeiten. Im Gegensatz dazu bietet eine ordnungsgemäß gefertigte Armatur mit der richtigen Gewindeklasse, Oberflächenrauheit und Materialauswahl eine verlängerte Sensorlebensdauer und verlängerte Wartungsintervalle.
Swiss-Drehmaschinen (Swiss CNC) sind eine überlegene Methode zur Herstellung von Präzisions-Sensorhardware nach spezifischen OEM-Spezifikationen. Swiss CNC bietet eine direkte Unterstützung des Werkstücks zum Zeitpunkt der Werkzeugnutzung mithilfe einer Führungsbuchse, wodurch die Durchbiegung des gefertigten Teils reduziert wird und sehr lange Längen-Durchmesser-Verhältnisse sowie komplexe Innen-/Außengewindeprofile ermöglicht werden. Bei Falcon CNC sind wir auf die Entwicklung kundenspezifischer Sensorarmaturen-Fertigungslösungen spezialisiert, unabhängig davon, ob Sie nur einen Prototypen oder eine Charge von über 500.000 Einzelteilen mit gleichbleibend genauen Geometrien benötigen.
Erfahren Sie mehr Details über unseren Swiss-Drehservice für die Herstellung von Steckverbindern und Armaturen.
Bevor wir in die Spezifikationen von Armaturen eintauchen, ist es hilfreich zu verstehen, wo Armaturen innerhalb einer vollständigen Sensorbaugruppe angeordnet sind.
Ein typischer Industriesensor besteht aus mehreren unterschiedlichen Komponenten, jede mit spezifischen mechanischen und elektrischen Anforderungen:
| Sensor-Komponente | Funktion | Typische Materialien (armaturenrelevant) |
|---|---|---|
| Messfühler (z. B. Thermoelementverbindung, piezoresistiver Chip, RTD) | Erfasst den physikalischen Parameter (Temperatur, Druck, Nähe) | Nicht zutreffend – meist Keramik, Silizium oder Speziallegierungen |
| Sensor-Gehäuse / -Körper | Umschließt und schützt das Messfühler-Element und die Elektronik | Edelstahl, Messing, eloxiertes Aluminium, Titan |
| Armatur / Prozessanschluss | Montiert den Sensor am Prozessbehälter oder an der Rohrleitung; sorgt für Abdichtung gegen das Medium | Edelstahl, Messing, PTFE-ausgekleidet, Titan |
| Sensor-Steckverbinder (elektrisch) | Überträgt das Signal vom Sensor zum Steuerungssystem (z. B. M12, Rundsteckverbinder) | Nickelbeschichtetes Messing, Edelstahl |
| Montagewinkel / Adapter | Positioniert den Sensor in der richtigen Ausrichtung; isoliert ihn von Vibrationen | Aluminium, Edelstahl |
| Gewindeeinsatz / Port-Adapter | Passt zwischen verschiedenen Gewindenormen an (z. B. NPT in BSPP) | Messing, Edelstahl |
Als Hersteller von Sensorarmaturen fertigt Falcon CNC Swiss die Edelstahl-Sensorarmaturen, Messing-Sensor-Montagehardware und Adapterkomponenten, die Messfühler-Elemente mit realen Prozessen verbinden. Unsere Armaturen werden nach strengen Gewindenormen bearbeitet, mit Dichtflächen, die für O-Ringe, Dichtungen oder konische Gewindedichtmittel vorbereitet sind.
Der Begriff „Sensorsteckverbinder“ kann sich auf zwei verschiedene Schnittstellentypen beziehen, und Ingenieure müssen bei der Spezifikation präzise sein:
Diese Steckverbinder leiten die Ausgabe des Sensors, sei es eine elektrische Ausgangsspannung, ein Strom oder ein digitales Signal, an eine Steuerung oder ein Datenerfassungssystem weiter. Typische Industriestandards für Sensorsteckverbinder sind M12-Rundsteckverbinder (12mm Verriegelungsgewinde; A-codiert für Sensoren, B-codiert für Feldbus & D-codiert für Ethernet), M8-Steckverbinder (für kompakte Sensoren, A-codiert) sowie Deutsch-, AMP- oder andere Pin-Konfigurationen. Elektrische Sensorsteckverbinder müssen ein korrosionsbeständiges Gehäuse (nickelbeschichtetes Messing oder Edelstahl), goldbeschichtete Kontakte zur Minimierung des Kontaktwiderstands aufweisen und umgebungsdicht (IP67/IP69K) sein.
Falcon CNC Swiss ist ein Hersteller von Automobil-Sensorsteckverbindern und ein Lieferant industrieller Komponenten, der die Gewindegehäuse, Überwurfmuttern und Stiftgehäuse, die diese Steckverbinder ausmachen, mit sehr engen Konzentrizitätstoleranzen für zuverlässiges Stecken bearbeitet.

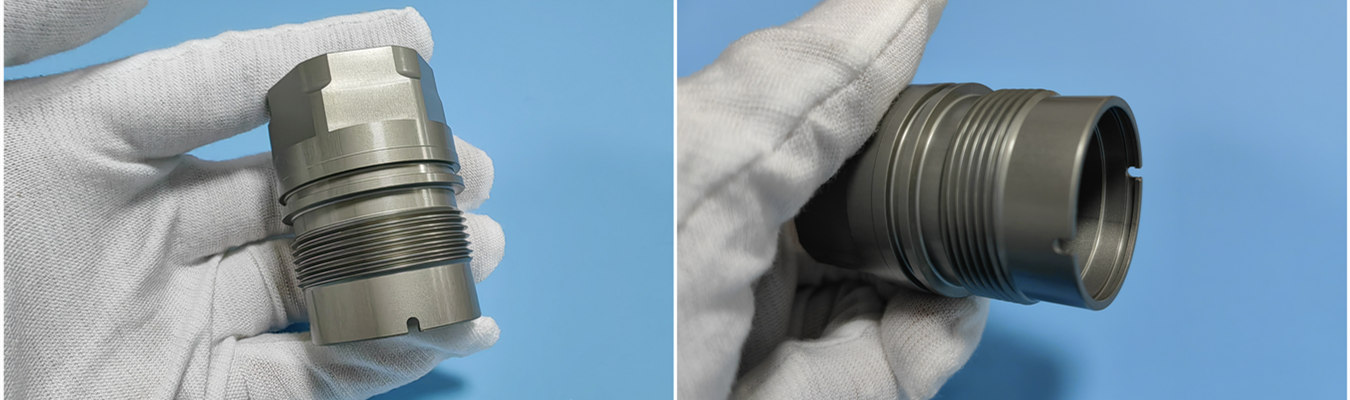

Das Hauptziel dieses Leitfadens ist es, die mechanische Armatur zu beschreiben, die den Sensor mit dem eigentlichen Prozess (d. h. Rohr, Tank oder Behälter) verbindet. Die mechanischen Armaturen müssen den Prozessdruck aufnehmen, den korrosiven Wirkungen des Mediums widerstehen und in vielen Fällen den Ausbau des Sensors ohne Stillstand ermöglichen (z. B. Klemmringverschraubungen).
Ob Sie NPT-Sensorarmaturen (Nordamerika-Standard) oder BSPP-Sensoradapter (Britischer/Europäischer Standard), metrische Gewinde-Sensorarmaturen oder Hochdruck-Sensoranschlüsse für Hydrauliksysteme benötigen, die Qualität der Gewinde, Oberflächengüte und Konzentrizität sind alle sehr wichtig für eine zuverlässige Abdichtung.
Die Gewindekompatibilität ist die häufigste technische Herausforderung bei der Spezifikation von Sensorarmaturen. Nachfolgend finden Sie einen Vergleich der drei wichtigsten Gewindefamilien, die wir bei Falcon CNC Swiss fertigen:
NPT-Sensorarmaturen verwenden eine konische Gewindeform mit einem 60°-Winkel und einer Konizität von 1:16. Das NPT-Außengewinde verformt sich beim Anziehen in das NPT-Innengewinde, um eine Abdichtung zwischen ihnen zu bilden. Aufgrund der Tatsache, dass eine nicht abgedichtete Kamm-Fuß-Verbindung besteht (wodurch ein spiralförmiger Leckpfad entsteht), ist ein Dichtmittel (wie PTFE-Band oder Gewindedichtpaste) erforderlich, um einen leckagefreien Betrieb zu erreichen. Während dieser Abdichtungsprozess im allgemeinen Gebrauch in industriellen Situationen normalerweise wirksam ist, muss beim Aufbringen des Drehmoments große Sorgfalt angewendet werden, um ein Reißen des Anschlusses durch zu hohes Drehmoment beim Anziehen zu vermeiden.
Die Gewindeform für BSPP-Sensoradapter ist parallel (gerade) mit einem 55°-Winkel zur Achse des Adapters. Im Gegensatz zu NPT, das selbstabdichtende Gewinde hat, benötigen BSPP-Gewinde eine sekundäre Abdichtungsmethode, wie z. B. eine gebondete Scheibe, einen O-Ring oder eine Dichtung, die auf eine ebene Fläche oder Senkung komprimiert wird. Aus diesem Grund sind BSPP-Adapter ideal für Anwendungen mit wiederholtem Zusammen- und Auseinanderbau, bei denen Gewindeverschleiß ein Problem darstellt.
Metrische Gewinde-Sensorarmaturen finden sich typischerweise in US-amerikanischen Hydraulik-, Automobil- und EU-Industrieanwendungen; sie sind in der Regel in männlichen/weiblichen Ausführungen als M12×1,5, M14×1,5, M16×1,5, M20×1,5 erhältlich. Eine Abdichtung erfolgt in der Regel durch die Verwendung einer Kupferdichtung, eines O-Rings oder einer gebondeten Dichtung auf einer bearbeiteten Oberfläche – dies verleiht metrischen Gewinden eine gute Drehmomentkontrolle und wird häufig für Hochdruck-Hydrauliksensoren oder Automobil-Drucktransmitter verwendet.
| Gewindenorm | Gewindewinkel | Konizität | Abdichtungsmethode | Übliche Anwendungen |
|---|---|---|---|---|
| NPT | 60° | Konisch (1:16) | Gewindeverformung + Dichtmittel | Nordamerikanische Industrie, Pneumatik, niedriger bis mittlerer Druck |
| BSPP (G) | 55° | Parallel | Scheibe, O-Ring oder Dichtung auf Dichtfläche | Europäische Instrumentierung, lebensmitteltauglich, Hydraulik |
| BSPT (R) | 55° | Konisch | Gewindeverformung + Dichtmittel (ähnlich NPT) | Europäische Rohrverschraubungen, Dampf, hohe Temperatur |
| Metrisch (ISO 261) | 60° | Parallel (meistens) oder Feingewinde | Gebondete Dichtung, Kupferscheibe, O-Ring-Flächendichtung | Automobilsensoren, Hydraulik, Hochdruck |
| UNF / UNC | 60° | Parallel | Scheibe oder O-Ring-Flächendichtung | Luft- und Raumfahrt, Verteidigung, Altanlagen |
Bei Falcon CNC Swiss fertigen wir NPT-Sensorarmaturen (Klassen 2A/2B nach ASME B1.20.1), BSPP-Sensoradapter (ISO 228) und metrische Gewinde-Sensorarmaturen (Toleranzen 6H/6g), alle auf unseren Citizen Swiss CNC-Drehmaschinen.
Die Materialwahl ist wohl die kritischste Entscheidung bei der Konstruktion von Sensorarmaturen. Die Armatur muss Prozessmedien (korrosiv oder nicht), Temperaturextremen, mechanischen Vibrationen und Druckspitzen standhalten. Nachfolgend wird beschrieben, wie Falcon CNC Swiss die Materialauswahl für jede Anwendung angeht:

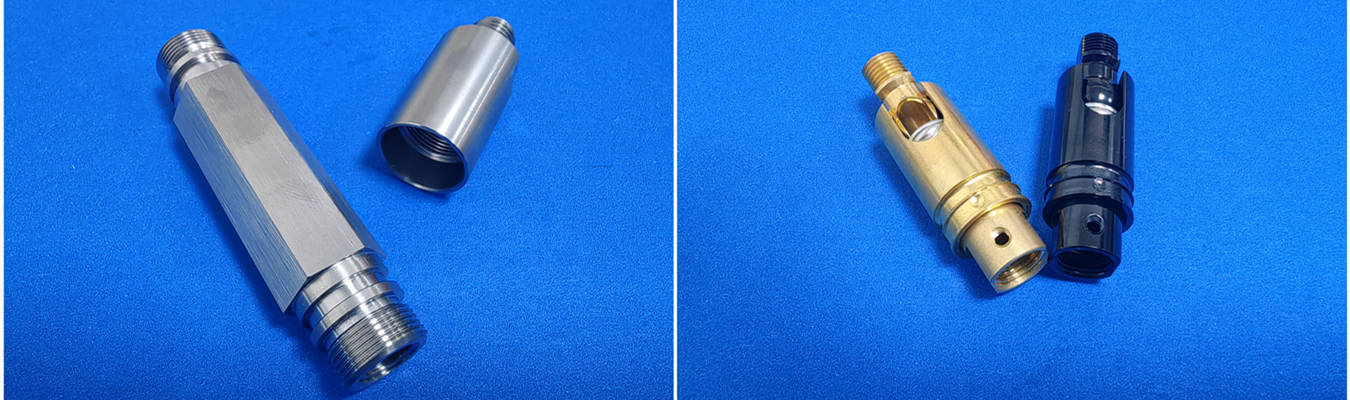

Sensorarmaturen aus Edelstahl (wie die Güten 303, 304, 316, 316L und 17-4 PH) sind die beste Allround-Option für den Einsatz in den anspruch
