Wenn es um ein Bauteil geht, das entweder perfekt passt oder unbrauchbar ist, kann der Unterschied nur ±0,01 mm betragen. Das sind zehn Mikrometer, etwa ein Fünftel der Dicke eines Blatt Papiers. Oder ein Achtel der Dicke eines menschlichen Haares.
Warum ist das wichtig? Weil bei der Herstellung von Komponenten für medizinische Geräte, Luft- und Raumfahrtsysteme oder leistungsstarke Automobilmotoren derart enge Toleranzen unabdingbar sind. Es ist der Unterschied zwischen einem Gerät, das jahrelang einwandfrei funktioniert, und einem, das dies nicht tut.
Aber wie erreicht man ±0,01 mm, Teil für Teil, konstant? Diese Frage möchten Käufer und Ingenieure beantwortet haben.
In diesem Leitfaden erläutern wir die Ausrüstung, Prozesse und Qualitätskontrollsysteme, die Sie benötigen, um dieses Niveau der Präzisions-CNC-Bearbeitung von Teilen zu erreichen. Ob Sie einen CNC-Bearbeitungsteile-Lieferanten aus China in Betracht ziehen oder Ihren aktuellen Partner richtig bewerten möchten – Sie erfahren, was unerlässlich ist, um Teile nach Ihren Spezifikationen zu erhalten.
Bevor wir auf die Toleranzen eingehen, klären wir zunächst, was CNC eigentlich ist.
CNC steht für Computer Numerical Control (computergestützte numerische Steuerung). Es handelt sich um eine Technik zur Automatisierung von Werkzeugmaschinen mittels programmierter Anweisungen. Anstatt dass ein Maschinenbediener Handräder dreht, um das Schneidwerkzeug zu bewegen, steuert ein Computer jede Bewegung automatisch und präzise.
Warum ist dies bei ±0,01 mm Toleranzen wichtig? Weil CNC die menschliche Variabilität eliminiert. Sobald ein Programm nachgewiesen ist und reibungslos läuft, wiederholt die Maschine die gleichen Bewegungen für jedes Teil. Keine Ermüdung, keine Ablenkung, kein "ungefähr gut genug".
In modernen CNC-Maschinen wird auch eine Closed-Loop-Rückmeldung verwendet. Servomotoren melden ihre tatsächliche Position hunderte Male pro Sekunde an die Steuerung zurück. Wenn das Werkzeug auch nur minimal von der Position abweicht, nimmt die Steuerung Mikrokorrekturen vor, um es wieder in die Sollposition zu bringen. So erzielen Präzisions-CNC-Bearbeitungsteile-Lieferanten konsistente Ergebnisse über Tausende von Teilen hinweg.
Das Erreichen enger Toleranzen beginnt mit dem Verständnis der Maschine selbst. Eine Präzisions-CNC-Maschine ist anders gebaut als eine Standardmaschine. Hier sind die 7 Hauptkomponenten, die für die Genauigkeit entscheidend sind:
| Komponente | Rolle für die Präzision |
| Maschinengestell | Schweres Gusseisen oder Polymerbeton absorbiert Vibrationen – entscheidend für Oberflächengüte und Genauigkeit |
| Spindel | Hochwertige Spindel mit minimalem Rundlauffehler (±0,002 mm oder besser) gewährleistet Bohrungspositionen und Konzentrizität |
| Linearführungen | Vorgespannte Rollen- oder Schwalbenschwanzführungen erhalten die Positionsgenauigkeit auch unter hohen Schnittlasten |
| Kugelgewindetriebe | Präzisionsgeschliffene Kugelgewindetriebe eliminieren Spiel – gewalzte Spindeln reichen für ±0,01 mm nicht aus |
| Servomotoren | Hochauflösende Encoder (Millionen Impulse pro Umdrehung) ermöglichen mikroskopische Bewegungen |
| CNC-Steuerung | Fortschrittliche Steuerungen mit Vorausschaufunktion bewahren die Genauigkeit bei hohen Vorschubgeschwindigkeiten |
| Kühlsystem | Hochdruck-Spindelkühlung durch das Werkzeug managt Wärme und spült Späne – thermische Stabilität ist alles |

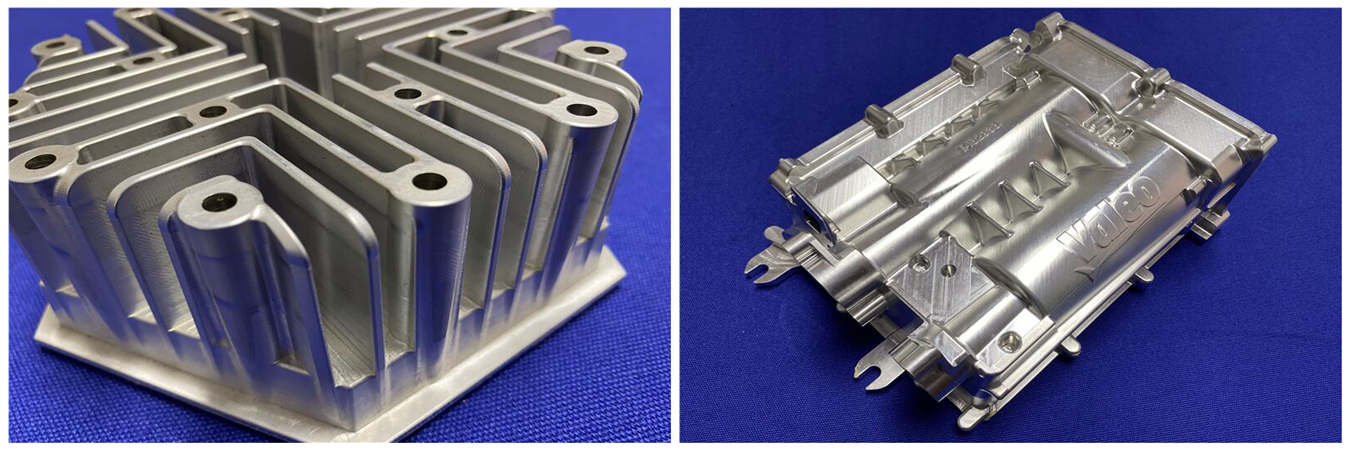

Wenn Sie einen CNC-Bearbeitungsteile-Hersteller aus China bewerten, lohnt es sich, nach diesen Komponenten zu fragen. Die von ihnen verwendeten Maschinen beeinflussen direkt die Toleranzen, die sie einhalten können.
Teile, die ±0,01 mm Toleranzen erfordern, sind nicht willkürlich – sie stammen tendenziell aus Branchen, in denen Präzision für Funktionalität oder Sicherheit entscheidend ist.
| Branche | Komponenten, die eine Toleranz von ±0,01 mm erfordern |
| Medizintechnik | Knochenschrauben, Wirbelsäulenimplantate, chirurgische Instrumente, dental Abutments, orthopädische Platten |
| Luft- und Raumfahrt | Ventilgehäuse, Kraftstoffsystemkomponenten, Sensorgehäuse, Strukturkonsolen, Hydraulikverschraubungen |
| Automobil | Kraftstoffinjektordüsen, Getriebegehäuse, Sensorhalterungen, Turboladerkomponenten |
| Elektronik | Steckergehäuse, Kühlkörper-Schnittstellen, Präzisionsgehäuse, Halbleiterwerkzeuge |
| Industrie | Hydraulikventilkolben, Lagergehäuse, Robotikkomponenten, Pneumatikverschraubungen |
Wenn Ihr Projekt in diesen Bereich fällt, arbeiten Sie wahrscheinlich bereits mit einem – oder suchen nach einem – CNC-gefrästen Teile-Lieferanten aus China, der diese Erwartungen versteht. Entdecken Sie unsere CNC-gefrästen Teile.
Verschiedene Komponenten erfordern unterschiedliche Maschinenkonfigurationen. Hier skizzieren wir die sieben grundlegenden Werkzeugmaschinentypen und ihren Beitrag zur Präzision:
| Werkzeugmaschinentyp | Hauptverwendung | Präzisionsfähigkeit |
| 1. CNC-Fräsmaschine | Ebene Flächen, Nuten, Taschen, komplexe 3D-Formen | ±0,005 mm erreichbar mit 5-Achs-Maschinen |
| 2. CNC-Drehmaschine | Zylindrische Teile: Wellen, Stifte, Buchsen | ±0,002 mm typisch für Durchmesserkontrolle |

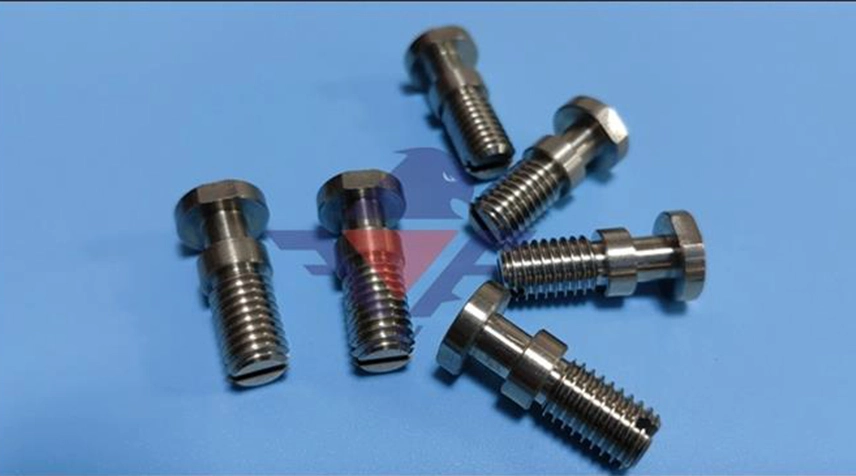

| 3. Swiss-Type-Drehmaschine | Kleine, lange, komplexe Teile mit hohem Längen-/Durchmesserverhältnis | ±0,002 mm mit Führungsbuchsenunterstützung |
| 4. Schleifmaschine | Ultrapräzise Oberflächengüte und Toleranz | ±0,001 mm oder besser |
| 5. EDM (Funkenerosion) | Harte Materialien, komplexe Kavitäten, scharfe Innenkanten | ±0,005 mm |
| 6. Bearbeitungszentrum | Mehrachsiges Fräsen mit automatischem Werkzeugwechsel | ±0,005 mm typisch |
| 7. Multitasking-Maschine | Dreh-/Fräskombination in einer Aufspannung | ±0,003 mm (reduziert Aufspannfehler) |
Für die Mehrzahl der Präzisionsteile, die eine Toleranz von ±0,01 mm erfordern, sind CNC-Fräsen, CNC-Drehen und Swiss-Type-Bearbeitung die vorherrschenden Verfahren. Bei Chargen mit hohem Volumen in der CNC-Bearbeitungsteile-Produktion in China sind Swiss-Type-Werkzeugmaschinen oft der Weg, um Geschwindigkeit und Genauigkeit zu kombinieren.
Lassen Sie uns eintauchen, wie das Ganze funktioniert. ±0,01 mm zu erreichen ist keine Zauberei: Es geht darum, drei miteinander verbundene Dinge richtig zu machen.
Alles beginnt mit der Maschine selbst:
Steifigkeit: Gussrahmen und Schwalbenschwanzführungen helfen, Durchbiegungen zu reduzieren. Eine Maschine, die bei wirkenden Schnittkräften nachgibt, wird niemals enge Toleranzen einhalten.
Spindelqualität: Der Rundlauffehler muss unter 0,002 mm liegen. Werkzeughaltersysteme wie HSK oder BT liefern tendenziell eine bessere Konzentrizität als ältere CAT-Systeme.
Thermische Stabilität: „Heiß werden“ gehört dazu. Bei hochwertigen Maschinen helfen Spindelkühlung, Umgebungstemperaturüberwachung und thermische Kompensationssoftware während der Arbeit, dagegen vorzugehen.

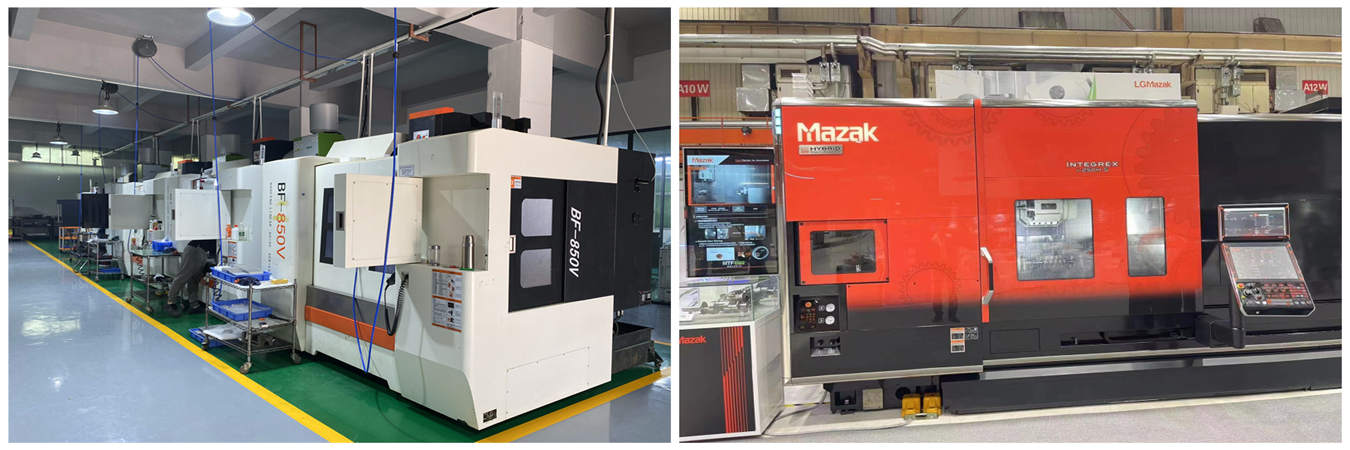

Regelmäßige Kalibrierung: Laserinterferometer-Kalibrierung der Positionsgenauigkeit zwischen den Achsen. Eine gute CNC-Präzisionsbearbeitungsfabrik führt dies regelmäßig durch und dokumentiert die Ergebnisse.
Es reicht nicht, nur eine erstklassige Maschine zu haben: Sie brauchen auch die richtigen Prozesse:
Werkzeugauswahl: Feinkornhartmetallwerkzeuge mit hitze- und verschleißfesten Beschichtungen wie TiAlN oder AlTiN bleiben länger scharf.
Werkzeugverschleißmanagement: Fertigungswerkzeuge nutzen sich ab, aber die besten Werkstätten verwenden Werkzeugverschleißüberwachung, um Werkzeuge zu wechseln, bevor sie aus der Toleranz wandern – anstatt zu warten, bis eines bricht.
Schnitt
