Kühlkörper sind an vielen Orten zu finden, wie in Ihrem Computer, unter verschiedenen Arten von Glühbirnen und in Ihren automobilen elektronischen Umgebungen. Ihr einziger Zweck besteht darin, Wärme von empfindlichen Bauteilen abzuleiten und so den effizienten Betrieb aller Geräte zu ermöglichen. Die Konstruktion eines hochwertigen Kühlkörpers ist jedoch keine leichte Aufgabe; die Bearbeitung tiefer Kühlrippen, die Aufrechterhaltung einer dünnen Wandstruktur, ohne die Werkzeugintegrität zu beeinträchtigen, und die Gewährleistung einer ebenen Oberfläche für eine hohe Wärmeleitfähigkeit erfordern erhebliche Planung.
In diesem Leitfaden werden wir besprechen, was bei der Bearbeitung von Aluminium- und Kupferkühlkörpern funktioniert (und was nicht). Wir werden Aspekte wie Werkzeugoptionen und Drehzahlen, Vorschübe pro Umdrehung, den Unterschied zwischen Aluminium und Kupfer als Werkstoffe sowie Konstruktionsüberlegungen betrachten, die eine gute ingenieurtechnische Perspektive gewährleisten, jedoch wenig Füllmaterial enthalten.

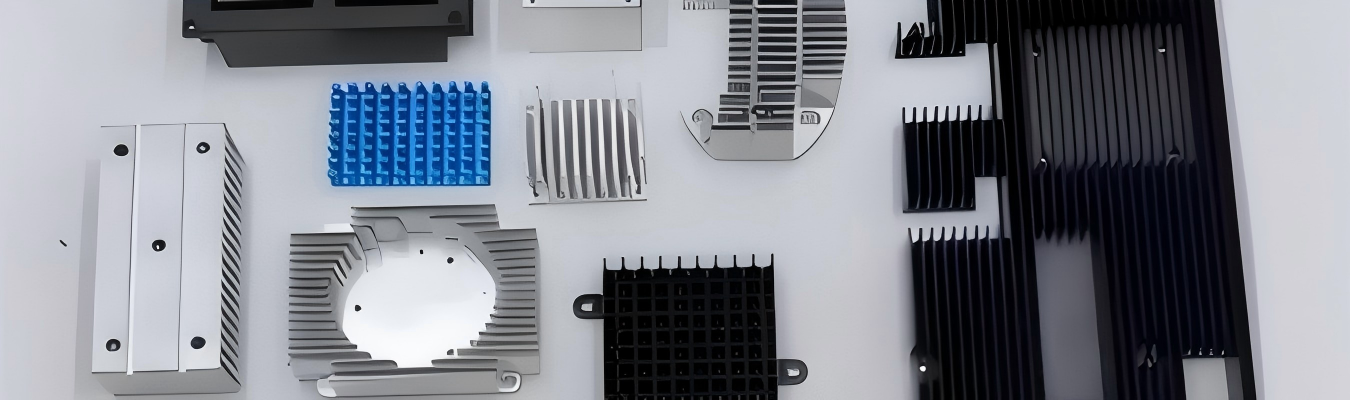

CNC-gefräste Kühlkörper bestehen aus dem bevorzugten Werkstoff Aluminium. Aluminium ist nachgiebig, bietet hervorragende Zerspanungseigenschaften und hat bei wirtschaftlichen Kosten eine hervorragende thermische Leistung. Bei der Herstellung von Kühlkörpern werden üblicherweise zwei Legierungen verwendet, 6061 und 6063, die beide gute Bearbeitungsoberflächen liefern, wobei 6061 ein etwas festeres Fertigteil ergibt.
Verwenden Sie Hartmetall-Schaftfräser mit 2 oder 3 Schneiden.
Zur Spanabfuhr aus tiefen Rippentaschen verwenden Sie ein 2-Schneiden-Werkzeug.
Um zu verhindern, dass Aluminium an der Schneide Ihres Werkzeugs haften bleibt, können Sie entweder eine polierte Oberfläche oder eine ZrN-Beschichtung (Zirkoniumnitrid) auf Ihre Schneidwerkzeuge auftragen.
Die moderne CNC-Bearbeitung ermöglicht es, Aluminium mit sehr hohen Spindeldrehzahlen – typischerweise über 10.000 U/min – zu bearbeiten und dennoch hervorragende Oberflächengüten zu erzielen. Beim Hochgeschwindigkeitsfräsen führen höhere Schnittgeschwindigkeiten in der Regel zu besseren Materialabtragsraten, sodass Sie Ihre Zeit effizienter nutzen können.
Spindeldrehzahl: Beginnen Sie bei 10.000–14.000 U/min. Für Werkzeuge mit kleinem Durchmesser (3 mm oder weniger) beginnen Sie über 20.000 U/min.
Vorschubgeschwindigkeit: 0,05 mm–0,15 mm pro Schneide, abhängig vom Durchmesser des verwendeten Werkzeugs.
Schnitttiefe: Die axiale Tiefe sollte 0,5–1,0 × dem Werkzeugdurchmesser entsprechen, um eine übermäßige Abdrängung des Schneidwerkzeugs aufgrund einer zu großen Werkzeuglänge im Verhältnis zur Rippenhöhe zu minimieren.
Zustellung (radiale Tiefe): 0,5 mm–1,5 mm für Schlichtdurchgänge.
In einem kürzlichen Fall bearbeitete eine Werkstatt einen Al6061-Kühlkörper mit sehr dünnen Rippen bei einer Spindeldrehzahl von 14.000 U/min, was eine Oberflächenrauheit Ra von 0,7 µm ergab, und das Teil verzog sich nach der Bearbeitung überhaupt nicht. Dies ist die gewünschte Oberflächengüte für die Montage von Kühlkörpern, die in CPUs oder GPUs verwendet werden.
Rippen versagen konstruktionstechnisch dann, wenn sie zu dünn ausgeführt werden. Ingenieure packen die Rippen oft zu dicht zusammen oder konstruieren sie zu hoch. Wenn das Schneidwerkzeug tief bis zum Boden des Rippenkanals reichen muss, wird ein langes, dünnes Werkzeug übermäßig auslenken und rattern.
Halten Sie sich für eine zuverlässige Bearbeitung von Aluminium-Kühlkörpern an diese konservativen Grenzwerte:
| Parameter | Empfohlenes Minimum |
| Rippendicke | ≥ 0,8 mm |
| Rippenabstand | ≥ 1,5 mm |
| Rippen-Seitenverhältnis (Höhe ÷ Abstand) | ≤ 6:1 |
Wenn Ihre Konstruktion bei Aluminium ein Seitenverhältnis von 6:1 überschreitet, riskieren Sie erhebliche Vibrationen und eine schlechte Oberflächengüte.

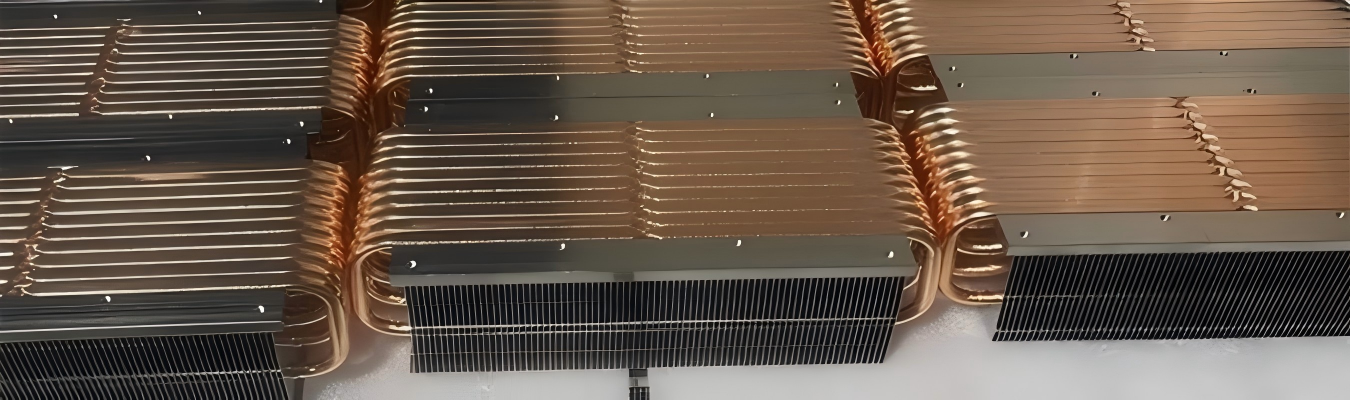

Kupfer ist in Bezug auf die Zerspanung einzigartig. Es hat eine sehr hohe Wärmeleitfähigkeit von etwa 400 W/mK, was etwa dem Doppelten von Aluminium mit etwa 205 W/mK entspricht, ist jedoch auch erheblich schwerer und teurer. Es hat sehr zähe und abrasive Eigenschaften, die dazu führen, dass es an Schneidwerkzeugen haftet, was letztendlich die Oberflächengüte beeinträchtigt und das Werkzeug schnell verschleißt.
Geschwindigkeit und Vorschubgeschwindigkeiten (konservative empfohlene Startbereiche):
Spindeldrehzahl: Durch eine Verringerung der Schnittgeschwindigkeit um 10-20 % gegenüber dem Ausgangswert wird der Werkzeugverschleiß erheblich reduziert und ein vorzeitiger Werkzeugbruch verhindert.
Spindeldrehzahl: Reduzieren Sie die Spindeldrehzahl auf etwa 80-90 % dessen, was Sie für Aluminium verwenden würden. Für kleinere Werkzeuge gelten 8000-12000 U/min als sicher und angemessen.
Vorschubgeschwindigkeit: Moderate Spanbelastung (siehe Herstellerempfehlungen).
Schnitttiefe: Flache Zustellungen bieten zusätzliche Sicherheit bei der Bearbeitung kleinerer Werkzeuge.
Kühlmittel: Verwenden Sie Überflutungskühlung, um zu verhindern, dass Späne am Werkzeug verschweißen.
Erforderliche Werkzeuge für die Bearbeitung von Kupfer:
Verwenden Sie scharfe Hartmetall-Schaffräser – stumpfe Werkzeuge verschmieren Kupfer eher, anstatt es sauber zu schneiden.
Typischerweise wird ein 2-Schneiden-Fräser bevorzugt, da er Späne am effektivsten abführt.
Verwenden Sie keine Hochvorschubfräser mit polierten Schneidkanten, da Kupfer diese sehr schnell zusetzen wird.
Design for Manufacturability-Richtlinien für Kupferrippen:
Die Bearbeitung von Kupfer ist schwieriger als die von Aluminium, daher sollten die Mindestrippendicke und der Rippenabstand vergrößert und das Seitenverhältnis niedriger gehalten werden.
| Parameter | Empfohlenes Minimum |
| Rippendicke | ≥ 1,0 mm |
| Rippenabstand | ≥ 1,8 mm |
| Rippen-Seitenverhältnis (Höhe ÷ Abstand) | ≤ 4:1 |
Wenn Ihre thermischen Anforderungen die Oberfläche übersteigen, die CNC innerhalb dieser Grenzen bieten kann, ziehen Sie ein Hybriddesign in Betracht – eine Aluminiumbasis mit einem Kupfereinsatz – anstatt einen massiven Kupferblock zu bearbeiten.
Einfache und lineare Kühlkörperformen können durch Metallstrangpressen in großen Stückzahlen hergestellt werden, aber das Strangpressen ist nicht in der Lage, komplexe Geometrien, nicht einheitliche Querschnitte oder multidirektionale Rippen zu erzeugen. Kundenspezifische Konstruktionen oder kleine bis mittlere Fertigungslose können effizienter mittels CNC-Bearbeitung hergestellt werden.
Ein weiterer Ansatz ist die Verwendung einer stranggepressten Near-Net-Shape und die Bearbeitung aller kritischen Merkmale wie Montagelöcher, Präzisionsflächen oder lokale Rippenanpassungen. Die Kombination dieser beiden Methoden ermöglicht eine gute Balance zwischen Kosten und Leistung.
| Methode | Am besten geeignet für | Vorteile | Nachteile |
| Voll-CNC | Prototypen, kleine bis mittlere Stückzahlen, komplexe Geometrien | Keine Werkzeugkosten, hohe Präzision, Designflexibilität | Höhere Stückkosten bei sehr großen Stückzahlen |
| Strangpressen | Große Stückzahlen, einfache Profile | Niedrige Stückkosten, schnelle Taktzeiten | Hohe anfängliche Werkzeugkosten, eingeschränkte Geometrie |
| Hybrid (Strangpressen + CNC) | Mittlere bis große Stückzahlen mit etwas Komplexität | Gleichgewicht zwischen Kosten und Präzision, gut für kundenspezifische Montagemerkmale | Längere Vorlaufzeit als reines Strangpressen |
Bei den meisten kundenspezifischen Kühlkörperprojekten ist der Einstieg mit der CNC-Bearbeitung der sicherste Weg – sie ermöglicht Designiterationen ohne hohe Anfangsinvestitionen.
Die Kosten sind oft der entscheidende Faktor zwischen diesen Methoden. Die folgende Tabelle zeigt die typischen relativen Kosten für jeden Ansatz. Die Zahlen für Strangpressen + CNC-Finishing gehen von einem stranggepressten Profil plus sekundären CNC-Operationen für Präzisionsmerkmale wie Montagelöcher und ebene Flächen aus.
| Stückzahlenkategorie | Geschätzte relative Kosten (pro Einheit) | Methode |
| 1–10 Einheiten | Hoch |
