Ein Verteilerblock mag auf den ersten Blick einfach wirken – er erscheint als rechteckiger Block mit Anschlüssen und Bohrungen – doch im Inneren dient er als drucktragendes Leitsystem für Fluid-, Luft- oder Hydrauliksysteme. Bei ordnungsgemäßer Bearbeitung bietet sich eine hervorragende Möglichkeit für saubere, stabile und leckagefreie Systeme. Bei unsachgemäßer Bearbeitung können die Symptome schwerwiegend sein – etwa unsichtbare Druckabfälle, unvorhersehbare Ventilfunktionen, Verunreinigungen und Undichtigkeiten, die erst nach einem thermischen Zyklus sichtbar werden.
Statt zahlreicher Verschraubungen und Schläuche, die Komponenten miteinander verbinden, fasst der Verteilerblock alle Kanäle und Anschlüsse in einer kompakten Baugruppe zusammen. Die Vorteile der Integration aller Kanäle und Anschlüsse in eine kompakte Baugruppe liegen auf der Hand: weniger potenzielle Leckagestellen, kompaktere Aufbauten, schnellere Montage; allerdings besteht ein höheres Risiko, da alle Komponenten in einer einzigen Baugruppe vereint sind – wenn ein Defekt in einem der Kanäle oder Anschlüsse auftritt, wirkt sich dies auf die gesamte Baugruppe und den Systembetrieb aus. Dieser Leitfaden erläutert die wichtigsten Faktoren aus ingenieurtechnischer Sicht für die CNC-Bearbeitung von Verteilerblöcken: Kanaltoleranzen, Dichtungsdesign, Materialauswahl und wie man einen Partner auswählt, der die korrekte Ausführung versteht (und eine konstante Qualitätsbilanz vorweisen kann).

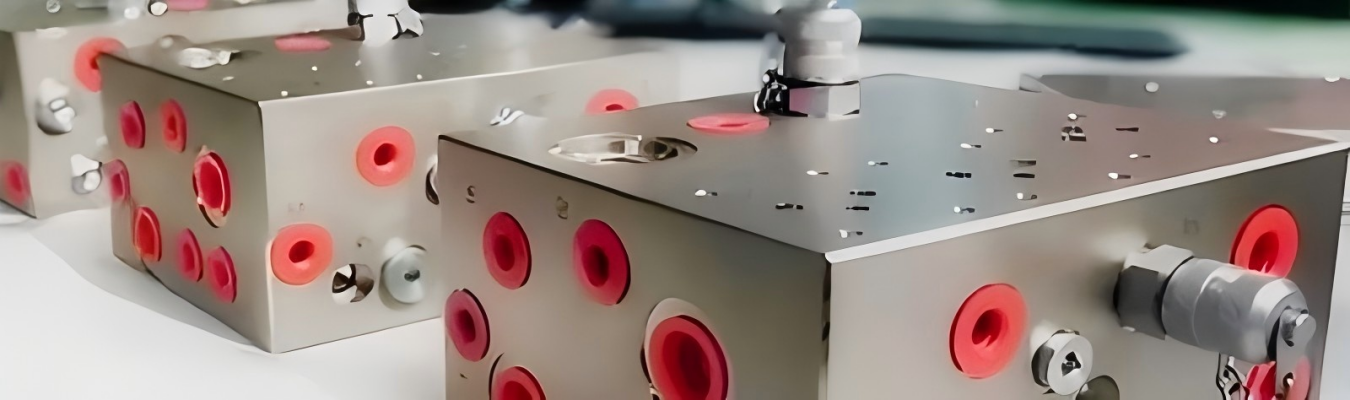

Ein Verteilerblock ist ein bearbeitetes Bauteil, das den Durchfluss zwischen Pumpen, Ventilen, Aktuatoren und Behältern leitet. Anstatt dutzende einzelner Verschraubungen und Schläuche zu verwenden, fasst ein Verteiler alles in einem präzisionsgefrästen Block zusammen.
| Verteilerart | Betriebsmedium | Hauptherausforderung |
| Hydraulik | Hochdruckfluid (bis 345 bar / 5000 PSI) | Hochdruckabdichtung, Gratkontrolle, O-Ring-Nut-Präzision |
| Pneumatik | Druckluft (niedrigerer Druck, hohe Zyklenfrequenz) | Mikroleckage-Prävention, konstante Anschlussgeometrie, Gewindequalität |
| Vakuum | Vakuum (leckageempfindlich) | Leckagedichte Abdichtung, Null-Kontamination, keine Mikroporen |
| Schmierfett/Schmieröl | Fett oder Öl | Interne Partikelkontrolle, Verstopfungsprävention, spanfreie Kanäle |
Die meisten Vakuum-Verteilerblöcke haben die höchsten Reinheits- und Oberflächengüte-Standards. Die nächstgelegene Kategorie in Bezug auf Reinheit und Oberflächengüte sind Hydrauliksysteme für Dichtungsanwendungen.
Genauer gesagt werden CNC-gefräste Verteilerblöcke in vielen verschiedenen Industrieanlagen eingesetzt, darunter Fertigungsanlagen, Fabrikautomation, Robotik, Krankenhäuser, Luftfahrtausrüstung und Energieanwendungen. Die Wahl des Herstellers ist eine wichtige Entscheidung, wenn Sie einen kundenspezifischen CNC-gefrästen Verteilerblock in Ihren Hydraulik-, Pneumatik- oder anderen Fluid-Handling-Systemen einsetzen möchten.
Wenn ein Verteilerblock fehlerhaft bearbeitet wird, können Mängel auftreten, die erst sichtbar werden, wenn es zu einem Ausfall kommt! Die häufigsten Fehlerursachen sind:
Fehlausgerichtete Durchgangsbohrungen, die Turbulenzen im Steuersystem sowie Geräusche und Druckverluste verursachen;
Zurückgebliebene Grate aus dem Fertigungsprozess, die die Hauptursache für Verklemmungen in Proportionalventilschiebern sind
Mangel an planen und/oder glatten Dichtflächen, die in Hochdrucksystemen zu O-Ring-Ausblasungen führen können.
Branchenstatistiken zeigen, dass die überwiegende Mehrheit der Magnetventilausfälle auf eine Form von Kontamination zurückzuführen ist, und ein erheblicher Teil dieser Kontamination stammt von schlecht entgrateten und fertiggestellten Verteilerblöcken des Ventilherstellers.
Oberflächengüte der Dichtfläche
Ventilmontageflächen erfordern in der Regel eine Rauheit von Ra ≤ 0,4 µm und eine Ebenheit von ≤ 0,01 mm, um eine leckagefreie Abdichtung zu gewährleisten. Wenn ein Luftsystem einen Kratzer auf seiner Ventilmontagefläche akzeptieren kann, kann dieser in einem Hydrauliksystem einen Leckagepfad erzeugen.
Toleranzen der O-Ring-Nuten
Eine korrekt dimensionierte O-Ring-Nut (Breite, Tiefe und Radius) verhindert das Extrudieren des O-Rings. Ein Hydraulik-Verteilerblock kann „perfekt aussehen", aber dennoch im Betrieb versagen, wenn die Radien der O-Ring-Nuten nicht gleichmäßig sind.
Zustand der Anschlussprüfung
Unregelmäßige Anfasungen an den Ventilanschlüssen können zu Variabilität in der Montage führen und das Dichtsystem des Ventils beschädigen; daher sollten standardisierte Anfasungen verwendet werden, um die Integrität sowohl der Montage als auch des Dichtsystems zu erhalten.
Gewindequalität
Montagefehler und Inkonsistenzen in der Abdichtung entstehen oft durch Gewindedrift während fester Montageverfahren. Für eine ordnungsgemäße Dichtleistung von präzisionsgefrästen Verteilerblöcken während des gesamten Montageprozesses müssen stets eine gleichmäßige Gewindeausbildung und korrekte Gewindeeintrittsbedingungen gewährleistet sein.
Gekreuzte Bohrungsüberschneidungen müssen geplant und kontrolliert werden, und es dürfen niemals Grate oder Späne in diesen Überschneidungen entstehen. Werden gekreuzte Bohrungsüberschneidungen nicht ordnungsgemäß gehandhabt, kann dies zu Spanansammlungen (die eine Verengung in der Leitung verursachen) und Gratfragmenten stromabwärts des Steuersystems führen. Jeder präzisionsgefräste CNC-Verteilerblock muss:
Bohrtiefe und Überschneidungen geplant und kontrolliert
Gründlich in allen Innenbereichen entgratet
Nach der Montage vollständig gereinigt und auf Sauberkeit geprüft sein.
Das richtige Material für Ihre CNC-Verteilerblöcke hängt von den Druckanforderungen, der Betriebsumgebung, den Anforderungen an die Korrosionsbeständigkeit und den Kostenaspekten ab.
| Material | Am besten geeignet für | Festigkeit | Korrosionsbeständigkeit | Zerspanbarkeit | Kosten |
| Aluminium (6061-T6) | Pneumatiksysteme, Niederdruck-Hydraulik, leichte Anwendungen | Mittel (leichtgewichtig) | Gut | Hervorragend (schnelles Schneiden, geringer Werkzeugverschleiß) | Niedrig |
| 4140 Vergütungsstahl | Hochzyklische Hydraulik, Hochdrucksysteme | Sehr hoch | Mäßig (benötigt Beschichtung) | Gut (härtbar) | Mittel |
| 304/316 Edelstahl | Korrosive Umgebungen, Wasser/Kühlmittel, Chemie, Marine | Hoch | Hervorragend | Anspruchsvoll (hoher Werkzeugverschleiß) | Hoch |
| Messing (C36000) |
