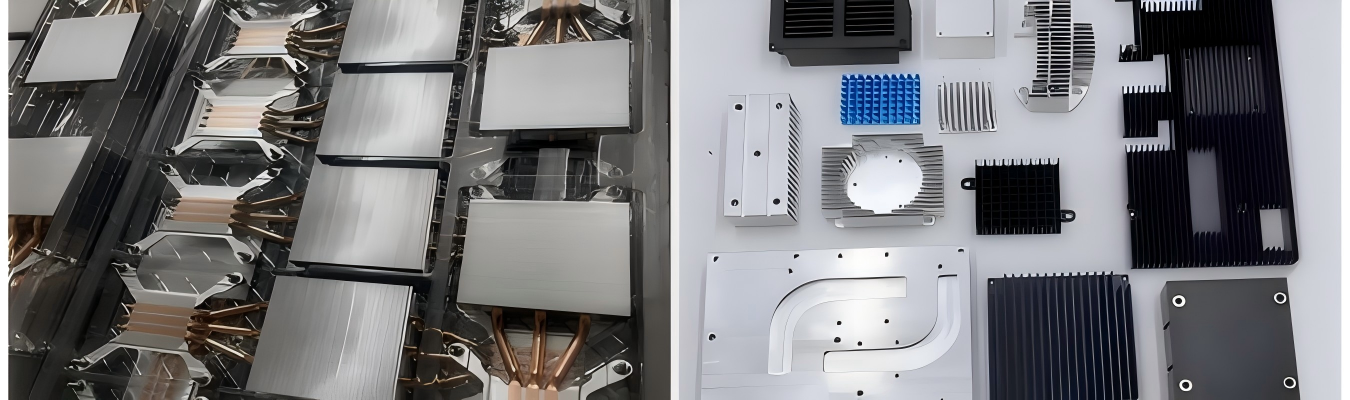

Leitfaden zur CNC-Bearbeitung von Kühlkörpern: Bewährte Tipps zur Steigerung der Wärmeleistung

Einleitung: Warum kundenspezifische Kühlkörper intelligentes Design benötigen

Elektronik ist stark auf Kühlkörper angewiesen, um Wärme abzuleiten, da Hitze eine Hauptursache für Elektronikausfälle sein kann. Die Leistung eines Kühlkörpers wird maßgeblich dadurch bestimmt, wie gut er die Wärme vom elektronischen Bauteil und Prozessor abführt.

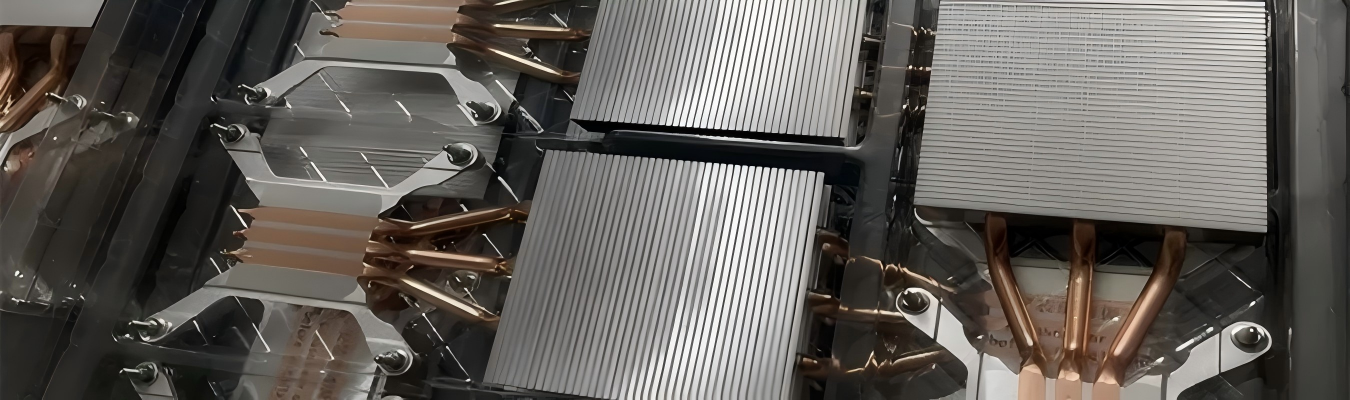

Obwohl es viele verschiedene Arten von Kühlkörpern gibt, ist der am weitesten verbreitete Typ ein stranggepresster Aluminium-Kühlkörper. Im Gegensatz dazu ist die Leistung eines kundenspezifisch CNC-gefrästen Kühlkörpers unübertroffen, insbesondere bei beengten Platzverhältnissen.

Die CNC-Bearbeitung bietet dem Konstrukteur das größte Maß an Gestaltungsfreiheit und ermöglicht komplexe Rippengeometrien, verbesserte Basisplanheit und als Bonus die Möglichkeit, mehrere Montagefunktionen in einem einzigen Aufbau zu vereinen. Mit anderen Worten: Die CNC-Kühlkörperbearbeitung bietet einem Hersteller die ultimative Flexibilität, genau das zu liefern, was das Produkt für eine effektive Kühlung benötigt, ohne Material oder Kosten zu erhöhen.

Dieser Leitfaden bietet Ihnen eine Reihe von Vorschlägen zu anzuwendenden Designstrategien, zu verwendenden Materialauswahlen sowie die wichtigsten DFM-Richtlinien, die Ihnen helfen, leistungsstarke Produkte zu entwickeln, anstatt durch die Konstruktion eines schwer herstellbaren Produkts übermäßige Kosten zu verursachen.

Wie Kühlkörper funktionieren und warum die Materialwahl wichtig ist

Um Designempfehlungen planen zu können, ist es zunächst wichtig, den zweistufigen Prozess jedes Kühlkörpers zu verstehen: Die Wärme muss vom Bauteil aufgenommen und dann über die Luft abgeführt werden.

Die Wärmeleitfähigkeit bestimmt, wie schnell die Wärme durch das Kühlkörpermaterial wandert, wobei Kupfer bei etwa 400 W/m·K und Aluminium bei etwa 200 W/m·K liegt – theoretisch wird Kupfer also Aluminium übertreffen, aber nicht immer.

Hier liegt ein Bereich, den viele Ingenieure übersehen: Der Luftstrom um die Kühlkörperrippen herum begrenzt die Wärmemenge, die vom Kühlkörper abgeführt werden kann, und nicht die Wärmeleitfähigkeit, sobald die Wärme diesen Bereich erreicht. Tatsächlich ist Aluminium steifer (bei dünnem Querschnitt), leichter und weitaus kostengünstiger als Kupfer; daher ermöglicht der Einsatz von Aluminium in fast allen luftgekühlten Systemen die beste Gesamtbalance für die Kühlkörperleistung.

Schneller Materialvergleich für die Präzisions-Kühlkörperbearbeitung

Wann sollte man sich also für Kupfer entscheiden? Wenn Sie eine kleine, konzentrierte Wärmequelle haben – eine leistungsstarke CPU oder eine Laserdiode – und die Wärme extrem schnell abführen müssen, bevor sie sich ausbreitet. Für alles andere bietet Aluminium 6061 oder 6063 das beste Verhältnis von Leistung zu Gewicht, ohne Ihr Budget zu sprengen.

CNC-Kühlkörper-Herstellungsverfahren im Vergleich

Verschiedene Fertigungstechniken eignen sich für unterschiedliche Kühlmethoden – haben aber alle ihre eigenen Vor- und Nachteile in Bezug auf Preis, Gestaltungsfreiheit und thermische Leistung.

Schabende Kühlkörperbearbeitung (Skiving)

Beim Schaben schneidet eine Metallklinge dünne Streifen vom ursprünglichen Materialblock ab. Das Metall, aus dem der Kühlkörper besteht, kann dann ohne thermische Verbindung auf die gegenüberliegende Seite des Basisteils gebondet werden. Somit gelangt die Wärme ohne Widerstand direkt von der Basis zu den Rippen.

Gründe für den Kauf von geschabten Kühlkörpern:

• Am thermisch effizientesten (keine gebondeten Verbindungen)

• Es können sehr dünne Rippen erstellt werden (bis zu 0,5 mm)

• Sehr dichte Rippen ermöglichen kompakte Designs

• Rippen können höher sein als bei stranggepressten Kühlkörpern.

Der einzige Nachteil hierbei ist, dass die Rippen bei grober Handhabung zum Verbiegen neigen können. Dennoch ist Schaben für Anwendungen, bei denen jedes Grad Kühlung entscheidend ist, oft die ideale Methode (z. B. Automotive-IGBT-Module, Laserdioden, Hochleistungs-LED-Arrays).

Stranggepresste Kühlkörperbearbeitung

Ein stranggepresster Kühlkörper besteht aus geraden Rippen, die als einzelnes lineares Stück gefertigt werden, indem erhitztes Aluminiummaterial durch eine Strangpresse geführt wird, wodurch ein langgestrecktes Profil entsteht, das nach dem Austritt aus der Strangpresse auf die passende Länge geschnitten wird. Diese Methode gilt als die schnellste und kostengünstigste Methode zur Herstellung von Kühlkörpern. Sie ist jedoch hinsichtlich der Arten von Seitenverhältnissen und Geometrien, die hergestellt werden können, begrenzt, d. h. Sie können keinen stranggepressten Kühlkörper mit Querschnitten, abgewinkelten Rippen oder Pin-Fin-Arrays herstellen.

Bearbeitung von Kühlkörpern mit gebondeten Rippen und Reißverschlussrippen

Bei der Bearbeitung von Kühlkörpern mit gebondeten Rippen und Reißverschlussrippen werden die einzelnen Rippen separat gefertigt und dann in die Nuten der bearbeiteten Basis eingesetzt oder eingebondet, was wesentlich dichtere und höhere Rippen ermöglicht, als dies bei der stranggepressten Kühlkörperbearbeitung möglich wäre. Durch das Zusammenfalten der Rippen in einem Reißverschlussrippen-Kühlkörper erhalten Sie ein sehr dicht gepacktes Rippendesign.

Der Nachteil sowohl bei den gebondeten als auch bei den Reißverschlussmethoden besteht darin, dass die Bondverbindungen im Vergleich zu einem einteiligen Design einen sehr geringen thermischen Widerstand erzeugen. Bei Anwendungen mit hohem Volumen, bei denen der verfügbare Luftstrom begrenzt ist, überwiegt der Vorteil der zusätzlichen Oberfläche jedoch in der Regel diesen geringfügigen Anstieg des thermischen Widerstands.

Pin-Fin-Kühlkörperbearbeitung

Die Pin-Fins werden als zylindrische oder quadratische Säulen gefertigt und so angeordnet, dass sie durch die Verwendung von omnidirektionalem Luftstrom eine hervorragende Kühlleistung in alle Richtungen erzielen. Die Verwendung von Pin-Fins ermöglicht ein kompakteres Kühlkörperdesign bei gleichzeitiger Maximierung der Gesamtoberfläche. Daher ist die Pin-Fin-Kühlkörperbearbeitung die bevorzugte Option für kompakte Kühlkörper.

Erfahren Sie mehr über unsere Präzisions-CNC-Bearbeitungsdienstleistungen für die Kühlkörperherstellung.

CNC-Bearbeitung vs. Strangpressen: Wann wählt man welche Methode

Für die Prototypenbearbeitung von Kühlkörpern ist CNC der klare Gewinner. Sie erhalten in Tagen, nicht Wochen, ein funktionsfähiges Metallteil. Und wenn Sie zur Serienbearbeitung von Kühlkörpern übergehen, skaliert dasselbe CNC-Programm nahtlos.

Gestaltung für Luftstrom und Konvektionseffizienz

Die Steigerung der thermischen Leistung bedeutet nicht nur, mehr Rippen hinzuzufügen. Ein schlechter Luftstrom macht eine gute Geometrie vollständig zunichte. Hier sind die Designregeln, die tatsächlich funktionieren.

Richtlinien für Rippendicke und -abstand

Ihre Rippen müssen bearbeitbar sein. Zu dünn, und sie verbiegen sich beim Schneiden. Zu eng, und Späne bleiben hängen, was Ihr Teil aufheizt, anstatt es zu kühlen.

Diese Zahlen sind keine Vorschläge – sie sind die tatsächlichen Grenzen der Fertigung. Gehen Sie darüber hinaus, sinkt Ihre Teilequalität oder Ihre Bearbeitungskosten explodieren.

Das Seitenverhältnis ist der eigentliche Kostentreiber

Das Seitenverhältnis (Rippenhöhe geteilt durch Rippendicke) ist wahrscheinlich die wichtigste Zahl für Ihr Budget. Ein Verhältnis von 6:1 bei Aluminium erfordert lange, flexible Werkzeuge, die mit langsamen Vorschüben arbeiten, um Bruch zu vermeiden. Bei Überschreitung von 6:1 riskieren Sie sichtbare Rattern und Oberflächenfehler, die die Kühlleistung beeinträchtigen.

Wenn Ihr thermisches Modell Rippen erfordert, die höher als diese Grenzen sind, hören Sie auf. Ziehen Sie stattdessen die Bearbeitung von Pin-Fin-Kühlkörpern oder eine gebondete Rippenanordnung in Betracht. Das Hinzufügen
