Was ist Swiss Turning? Ein Präzisionsdrehverfahren für kleine, komplexe Teile.

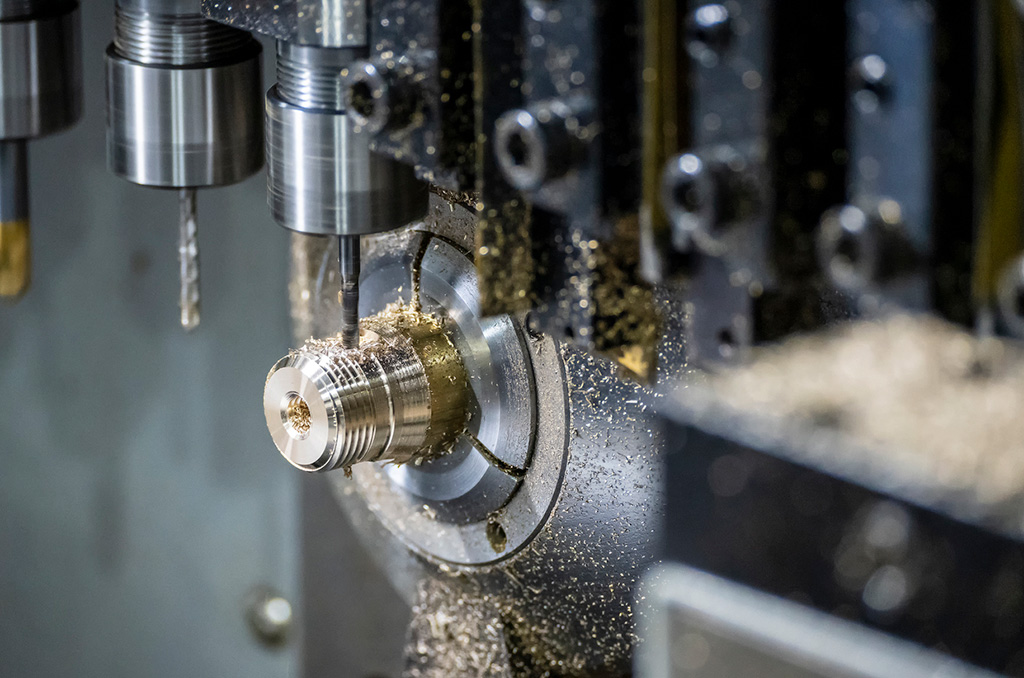

Unter Swiss-Drehen, auch als Swiss-Typ-Drehen bekannt, versteht man einen präzisen Bearbeitungsprozess zur Herstellung kleiner, komplexer Teile mit sehr engen Toleranzen. Es wird in der Regel auf einer Swiss-Drehmaschine durchgeführt, einem speziellen Drehzentrum, das für hochpräzise, kleindimensionierte Teile ausgelegt ist.

Das Swiss-Drehen entstand im 19. Jahrhundert mit der Entwicklung der Schweizer Drehmaschine (auch bekannt als Swiss Lathe oder Swiss Automatic Lathe). Sie wurde in der Schweiz entwickelt, um die Massenproduktion von Mikroschrauben für die aufstrebende Uhrenindustrie zu unterstützen. Die Präzision der Schweizer Drehmaschine und ihre Fähigkeit, kleine Teile zu bearbeiten, machten sie zu einem unschätzbaren Werkzeug für Uhrmacher, und das Verfahren hat sich weiterentwickelt, um heute in einer Vielzahl von Branchen eingesetzt zu werden.

Swiss-Drehen vs. konventionelles Drehen

In der Welt der Präzisionsbearbeitung sind das Swiss-Drehen und das konventionelle Drehen zwei weit verbreitete Methoden zur Herstellung von Drehteilen. Obwohl beide Verfahren darauf ausgelegt sind, Materialien in bestimmte Abmessungen zu bringen, unterscheiden sie sich erheblich hinsichtlich Maschinenkonstruktion, Bearbeitungsabläufen, Zykluszeit und Gesamteffizienz. In diesem Artikel werden wir die wichtigsten Unterschiede zwischen Swiss-Drehen und konventionellem Drehen untersuchen, um Ihnen zu helfen zu verstehen, wann und warum jede Methode für verschiedene Anwendungen geeignet ist.

1. Spindelstock: Fest vs. beweglich

Einer der grundlegendsten Unterschiede zwischen Swiss-Drehen und konventionellem Drehen liegt in der Konstruktion des Spindelstocks.

• Konventionelle Drehmaschinen: Beim konventionellen Drehen ist der Spindelstock feststehend, und das Werkstück wird in der Regel mit einer Spannzange oder einem Futter gespannt. Zur Unterstützung des gegenüberliegenden Endes des Werkstücks, insbesondere bei längeren Teilen, kann ein Reitstock verwendet werden. Das Schneidwerkzeug bewegt sich auf das Werkstück zu und trägt Material ab, während das Teil rotiert.

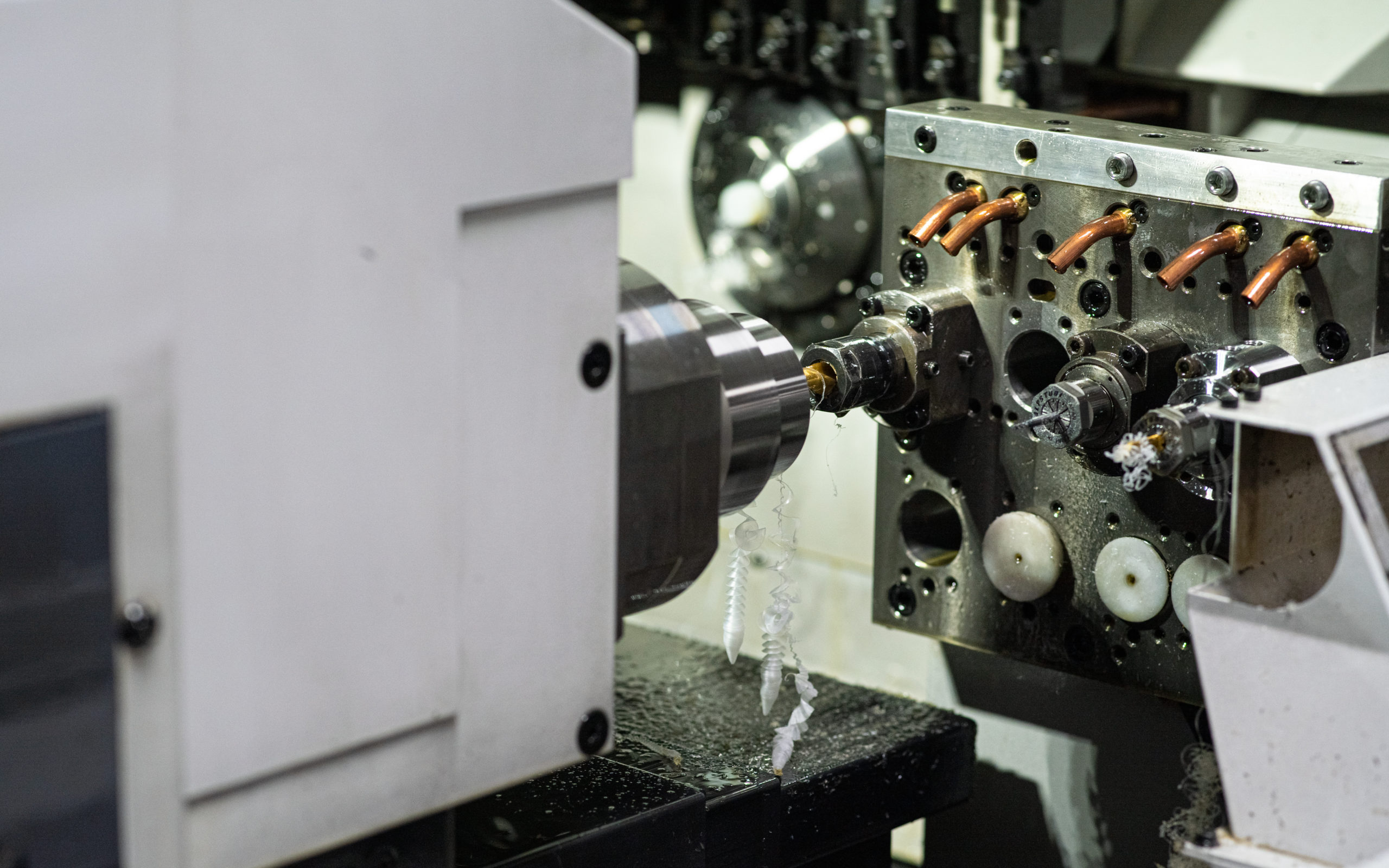

• Swiss-Drehmaschinen: Im Gegensatz zu konventionellen Drehmaschinen verfügen Swiss-Drehmaschinen über einen beweglichen Spindelstock. Das Werkstück wird in einer Spannzange gehalten und während der Bearbeitung entlang der Z-Achse durch die Führungsbuchse vorgeschoben. Dies ermöglicht eine größere Flexibilität bei der Bearbeitung kleiner Teile mit einem hohen Längen-zu-Durchmesser-Verhältnis und minimiert die Durchbiegung während des Drehprozesses.

2. Bearbeitungsprozess: Segmentierung vs. Einzeloperation

Die Bearbeitungsprozesse bei Swiss- und konventionellen Drehmaschinen unterscheiden sich stark darin, wie sie das Werkstück während der Operationen handhaben.

• Konventionelle Drehmaschinen: Beim traditionellen Drehen wird das Werkstück normalerweise auf einmal bearbeitet. Das Schneidwerkzeug bewegt sich an verschiedene Positionen, um einzelne Operationen durchzuführen, und wechselt bei Bedarf die Werkzeuge. Dieser Prozess bearbeitet in der Regel jeweils eine Operation und ist im Vergleich zur Swiss-Typ-Bearbeitung langsamer, da das gesamte Werkstück bei jeder Operation dem Werkzeug ausgesetzt ist.

• Swiss-Drehmaschinen: Das Swiss-Drehen ist aufgrund seines segmentierten Bearbeitungsprozesses wesentlich effizienter. Während das Werkstück durch die Führungsbuchse vorgeschoben wird, kann sich das Schneidwerkzeug in jeder Phase auf bestimmte Teile des Werkstücks konzentrieren, was die Konsistenz und Präzision erhöht. Dieser segmentierte Ansatz ermöglicht es Swiss-Drehmaschinen, komplexe Geometrien effizienter und mit weniger manuellen Eingriffen herzustellen, was letztendlich zu einem höheren Durchsatz führt.

3. Führungsbuchse: Stabilität vs. Durchbiegung

Die Führungsbuchse ist ein entscheidendes Merkmal, das Swiss-Drehmaschinen von konventionellen Drehmaschinen unterscheidet, insbesondere bei langen und schlanken Teilen.

• Konventionelle Drehmaschinen: Beim konventionellen Drehen wird das Werkstück fest eingespannt und typischerweise durch eine Spannzange gestützt. Bei längeren Werkstücken mit hohem Längen-zu-Durchmesser-Verhältnis kann diese Einrichtung zu Durchbiegung führen, da der Überhang aus der Spannzange das Teil zum Wackeln bringt und die Genauigkeit beeinträchtigt.

• Swiss-Drehmaschinen: Swiss-Drehmaschinen verwenden eine Führungsbuchse, um das Werkstück zu stützen, das durch die Buchse in die Maschine eingeführt wird. Dies ermöglicht eine Bearbeitung näher am Stützpunkt, reduziert die Durchbiegung des Teils und erhöht die Stabilität. Aufgrund dieser zusätzlichen Stützung können Swiss-Drehmaschinen tiefere Schnitte in einem einzigen Durchgang ausführen, anstatt mehrere flache Durchgänge wie konventionelle Drehmaschinen zu machen.

4. Zykluszeit: Effizienz und Komplexität

Die Zykluszeit ist ein wichtiger Faktor beim Vergleich der Produktivität von Swiss- und konventionellen Drehmaschinen.

• Konventionelle Drehmaschinen: Traditionelle Drehmaschinen erfordern in der Regel jeweils eine Operation, wobei für jeden Schritt die Werkzeuge gewechselt werden, was die Gesamtzykluszeit erhöht. Je nach Komplexität des Teils können zusätzliche Operationen und Werkzeugwechsel erforderlich sein.

• Swiss-Drehmaschinen: Swiss-Maschinen sind auf hohe Effizienz ausgelegt und können mehrere Bearbeitungsvorgänge in einem einzigen Zyklus durchführen. Mit der Fähigkeit, 7 bis 13 Achsen zu nutzen (im Vergleich zu 2 bis 5 Achsen bei konventionellen Drehmaschinen), können Swiss-Drehmaschinen die Zykluszeiten insbesondere bei komplexen Geometrien erheblich verkürzen. Der automatische Vorschub des Stangenmaterials reduziert zusätzlich die Ausfallzeiten, was Swiss-Drehmaschinen ideal für die Massenproduktion macht.

5. Kühlmittel: Unterschiede in der Schmierung

Die Wahl des Kühlmittels variiert ebenfalls zwischen Swiss-Drehen und konventionellem Drehen.

• Konventionelle Drehmaschinen: In der Regel werden wasserbasierte Kühlmittel verwendet, um die Wärme abzuleiten und die Reibung während der Bearbeitung zu verringern.

• Swiss-Drehmaschinen: Beim Swiss-Drehen werden ölbasierte Kühlmittel verwendet, die zwar eine geringere Wärmekapazität als Wasser haben, aber eine überragende Schmierung bieten. Dies reduziert die Reibung, minimiert die Wärmeentwicklung und hilft, Werkzeugverschleiß zu verhindern. Ölbasierte Kühlmittel bieten auch zusätzlichen Schutz vor Rost, was die Lebensdauer sowohl der Werkzeuge als auch der Maschine verlängert.

6. Nachbearbeitung: Endbearbeitungsanforderungen

Ein weiterer wesentlicher Unterschied ist die Notwendigkeit einer Nachbearbeitung nach der spanenden Fertigung.

• Konventionelle Drehmaschinen: Teile, die auf konventionellen Drehmaschinen hergestellt werden, erfordern möglicherweise zusätzliche sekundäre Endbearbeitungsprozesse wie Polieren, Schleifen oder Entgraten, insbesondere wenn das Teil enge Toleranzen oder komplexe Merkmale aufweist.

• Swiss-Drehmaschinen: Swiss-Drehmaschinen können Teile mit außergewöhnlicher Präzision und feinen Oberflächen herstellen, wodurch die Notwendigkeit sekundärer Endbearbeitungsvorgänge reduziert oder sogar eliminiert wird. Dies ist besonders wertvoll in Branchen wie der Luft- und Raumfahrt sowie der Medizintechnik, wo Teilequalität und Präzision entscheidend sind.

7. Kosten: Anfangsinvestition vs. langfristige Einsparungen

Die Kosten der Ausrüstung sind eine wichtige Überlegung bei der Wahl zwischen Swiss-Drehen und konventionellem Drehen.

• Konventionelle Drehmaschinen: Traditionelle Drehmaschinen sind in der Regel in der Anschaffung günstiger, da sie einfacher konstruiert sind und weniger komplexe Merkmale erfordern.

• Swiss-Drehmaschinen: Swiss-Drehmaschinen sind aufgrund ihrer fortschrittlichen Merkmale in der Regel in der Anschaffung teurer. Bei der Hochvolumenproduktion komplexer Teile können sie sich jedoch auf lange Sicht als wirtschaftlicher erweisen. Die Fähigkeit, mehrere Operationen in einem einzigen Zyklus durchzuführen und die Bearbeitungszeit zu verkürzen, gleicht oft die höhere Anfangsinvestition aus.

Hauptmerkmale der Swiss-Drehbearbeitung

• Werkstückbewegung: Im Gegensatz zu herkömmlichen Drehmaschinen, bei denen das Werkstück stationär ist und sich das Schneidwerkzeug bewegt, wird beim Swiss-Drehen das Werkstück in das stationäre Schneidwerkzeug eingeführt. Das Teil bewegt sich entlang der Z-Achse, was extrem genaue Schnitte ermöglicht, insbesondere bei Teilen mit kleinen Durchmessern und großen Längen.

• Hohe Präzision: Swiss-Drehmaschinen können sehr enge Toleranzen erreichen, oft im Mikrometerbereich, was ideal für Branchen wie Luft- und Raumfahrt, Medizintechnik, Elektronik und Automobilindustrie ist, in denen Präzision entscheidend ist.

• Komplexe Geometrien: Swiss-Drehen ist ideal für Teile mit komplexen Merkmalen wie Feingewinden, Nuten und Querbohrungen und besonders effektiv für die Herstellung von Teilen mit einem hohen Längen-zu-Durchmesser-Verhältnis.

Vorteile der Swiss-Drehbearbeitung

• Hohe Präzision und Genauigkeit: Swiss-Drehen übertrifft die Genauigkeit herkömmlicher Drehmaschinen mit festem Spindelstock, insbesondere bei kleinen, komplexen Teilen.

• Kleine Teile und hohe Längen-zu-Durchmesser-Verhältnisse: Diese Methode eignet sich besonders gut für das Drehen von Teilen mit langen, dünnen Formen, da sie hohe Längen-zu-Durchmesser-Verhältnisse bewältigen kann.

• Effizienz: Swiss-Drehen ermöglicht die Hochvolumenproduktion von Präzisionsteilen mit minimalem Materialabfall und weniger Werkzeugwechseln.
