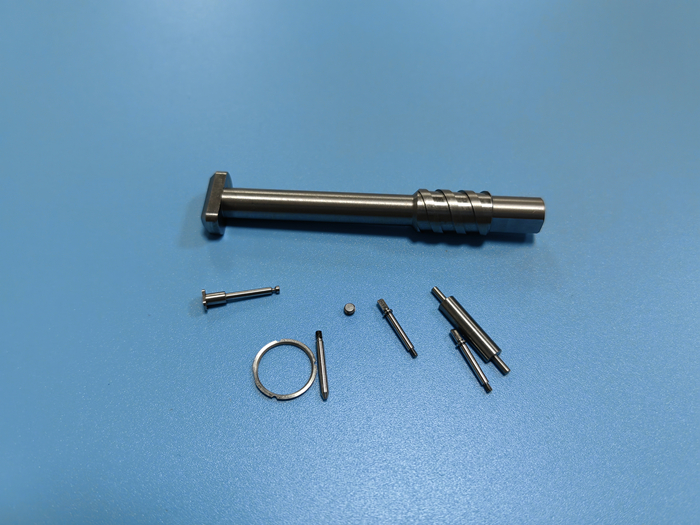

In der anspruchsvollen Welt der Präzisionsfertigung ist der Begriff „Toleranz" nicht nur eine Spezifikation – er ist ein Versprechen für Leistung, Zuverlässigkeit und Austauschbarkeit. Für Ingenieure und Einkäufer, die CNC-Swiss-Drehteile beschaffen, ist das Verständnis von Toleranzen entscheidend für den Projekterfolg. Dieser Leitfaden, der aus jahrzehntelanger praktischer Ingenieurs- und Zerspanungserfahrung bei Falcon CNC Swiss entstanden ist, entmystifiziert die komplexe Beziehung zwischen Bauteildesign, Materialauswahl und den außergewöhnlichen Fähigkeiten von Swiss-Zerspanungsdiensten, extreme Toleranzen konsistent einzuhalten.
Im Gegensatz zur konventionellen Zerspanung bietet die Swiss-Screw-Maschine (bzw. CNC-Swiss-Drehmaschine) eine außergewöhnliche Stabilität für die Bearbeitung von Swiss-Drehteilen mit kleinem Durchmesser, die komplexe Merkmale und strenge Toleranzanforderungen über lange Produktionsläufe hinweg erfordern. Egal, ob Sie mit medizinischen Implantaten, Luft- und Raumfahrtaktoren oder komplexen elektronischen Steckverbindern arbeiten, dieser Leitfaden dient Ihnen als maßgebliche Ressource.
In technischen Zeichnungen definiert eine Toleranz die zulässigen Grenzen oder Grenzwerte der Abweichung einer physikalischen Abmessung. Sie ist die Brücke zwischen idealem Design und fertigbarer Realität. Eine Angabe von Ø 0,125" ±0,0005" für einen Wellendurchmesser von Swiss-gefertigten Komponenten bedeutet, dass das fertige Teil zwischen 0,1245" und 0,1255" messen muss. Jedes Teil innerhalb dieses Bereichs ist akzeptabel; jedes Teil außerhalb ist Ausschuss.
Funktionale Passung: Stellt sicher, dass Teile korrekt zusammenbauen und interagieren – denken Sie an einen Stift, der reibungslos in eine Buchse gleitet, ohne übermäßiges Spiel oder Klemmen.
Leistung: Hat direkte Auswirkungen auf die Druckintegrität in Fluidsystemen, die elektrische Leitfähigkeit in Steckverbindern und die Bewegungspräzision in Baugruppen.
Kosteneffizienz: Unnötig enge Toleranzen (±0,0001") können die Bearbeitungszeit, Prüfkosten und Ausschussraten exponentiell erhöhen. Die goldene Regel: Spezifizieren Sie die weiteste Toleranz, die dennoch die Teilefunktion garantiert.
Die Materialwahl ist die erste und vielleicht wichtigste Entscheidung, die die erreichbaren Toleranzen beeinflusst. Unterschiedliche Werkstoffe für Swiss-Drehteile verhalten sich unter den Zerspankräften, Temperaturen und Spannungen der Bearbeitung einzigartig.
Aluminium (z. B. 6061, 7075): Hervorragende Zerspanbarkeit. Stabil, vorhersagbar und ermöglicht sehr enge Toleranzen und hohe Oberflächengüten. Ideal für komplexe CNC-Swiss-Drehteile.
Edelstähle (z. B. 303, 304, 316): Zäher und kaltverfestigend. Erfordern starre Aufspannungen und scharfe Werkzeuge. Toleranzen sind erreichbar, erfordern jedoch möglicherweise langsamere Drehzahlen und spezielle Werkzeuggeometrien.
Messing & Kupferlegierungen: Spanen leicht. Aufgrund ihrer weichen, gleichmäßigen Struktur ermöglichen sie oft die engsten Toleranzen und schnellsten Zykluszeiten.
Swiss-Drehteile aus Titan (z. B. Grade 2, 5 Ti-6Al-4V): Die schlechte Wärmeleitfähigkeit und die Neigung zum Fressen machen Titan zu einer Herausforderung. Hitze konzentriert sich an der Schneide, was zu schnellem Werkzeugverschleiß und möglichen Teilverformungen führt. Das Einhalten enger Toleranzen erfordert:
Hochdruck-Kühlmittel, das präzise auf den Schnitt gerichtet ist.
Reduzierte Schnittgeschwindigkeiten und Vorschübe.
Außergewöhnliche Maschinensteifigkeit (ein Markenzeichen von Swiss-Drehmaschinen).
Swiss-Drehteile aus Hochtemperaturlegierungen (z. B. Inconel 718, Hastelloy X): Diese Superlegierungen sind der ultimative Test. Ihre Festigkeit bei erhöhten Temperaturen verursacht extremen Werkzeugdruck und -verschleiß. Toleranzstrategien umfassen:
Aggressiver, konstanter Kühlmittelfluss zur Kontrolle der Werkstücktemperatur.
Keramische oder spezielle Hartmetallwerkzeuge.
Mehrstufige Bearbeitung mit Schritten zum Spannungsabbau, um Verformungen durch innere Spannungen zu verhindern.
Experteneinblick: Bei Falcon CNC Swiss bearbeiten wir routinemäßig diese exotischen Materialien. Unsere Swiss-Zerspanungsdienste sind für diese Herausforderungen kalibriert und nutzen angetriebene Werkzeuge und Gegenspindelfähigkeiten, um Teile in einer Aufspannung fertigzustellen – entscheidend für die Wahrung von Konzentrizität und Positionsgenauigkeit in schwierigen Materialien.
Führungsbuchsen-Unterstützung: Das Material wird nur wenige Millimeter von der Schneidwirkung entfernt durch eine Führungsbuchse gestützt. Dies beseitigt die Durchbiegung – den Erzfeind der Toleranz bei langen, schlanken Teilen.
Einzelaufspannungs-Produktion: Komplexe CNC-Swiss-Drehteile mit Fräs-, Bohr- und Querbohrungen können in einer Aufspannung fertiggestellt werden. Dies beseitigt kumulative Fehler aus mehreren Aufspannungen und bewahrt direkt kritische geometrische Toleranzen wie wahre Position und Konzentrizität.
Thermische Stabilität: Moderne CNC-Swiss-Maschinen sind mit thermisch symmetrischen Rahmen gebaut und verfügen oft über eine Kühlmitteltemperaturregelung, die thermisches Wachstum minimiert, das über eine Produktionsserie hinweg Abmessungen subtil verschieben kann.
Für Swiss-gefertigte Komponenten mit komplexen funktionalen Beziehungen ist GD&T überlegen. Anstatt nur einen Durchmesser zu kontrollieren, können Sie steuern:
Zylindrizität: Wie perfekt zylindrisch eine Welle ist.
Wahre Position: Die exakte Position eines Lochs relativ zu einer Bezugsachse.
Parallelität/Senkrechtigkeit: von Merkmalen zu einem Bezug.
Eine einfache lineare Toleranz für eine Lochposition kann ±0,002" betragen. Eine True-Position-Toleranz von Ø0,005" mit einer geeigneten Bezugsstruktur bietet oft eine größere, funktionalere „Toleranzzone", während die Montage besser sichergestellt wird.
Standard-Bearbeitungstoleranz: Ein Zeichnungsvermerk wie „Toleranzen nach ISO 2768-m" oder „±0,005", sofern nicht anders angegeben, ist üblich und kosteneffizient für nicht kritische Merkmale.
Feinpräzisionstoleranzen: Für kritische Merkmale an Swiss-Drehteilen ist ±0,0005" routinemäßig erreichbar. Unter optimalen Bedingungen (richtiges Material, Teilegeometrie und Werkzeug) ist ±0,0002" möglich.
Mikrobearbeitungstoleranzen: Bei Teilen mit einem Durchmesser unter 1 mm werden Toleranzen oft in Mikrometern (µm) angegeben. Hier ist die Stabilität der Swiss-Drehmaschine unverzichtbar.

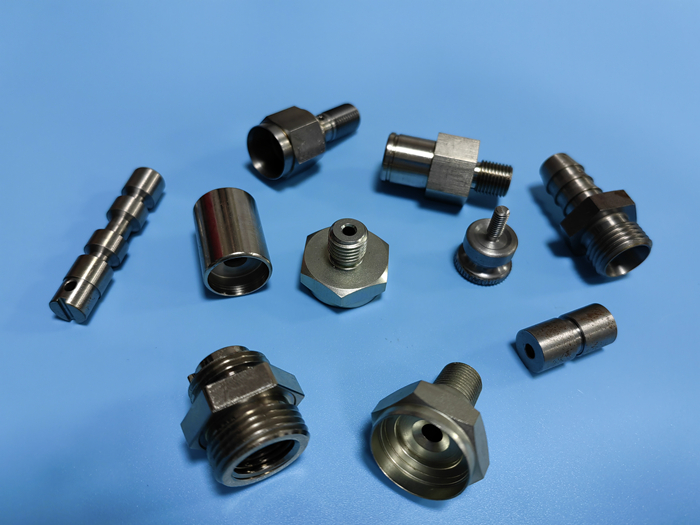

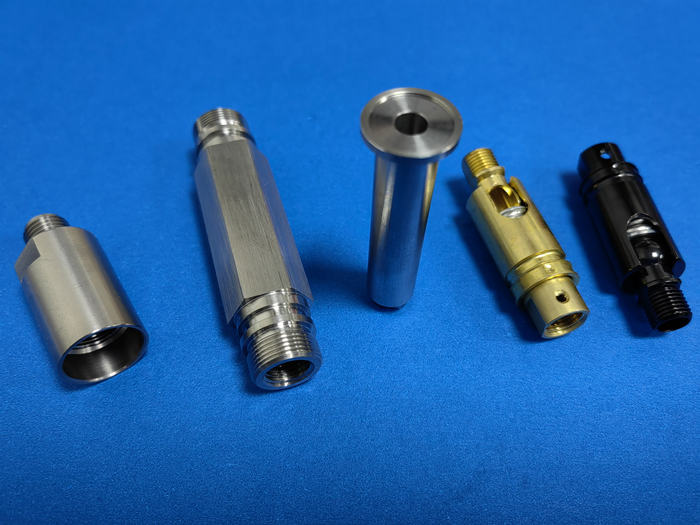

Medizin- & Chirurgiegeräte: Swiss-Drehteile aus Titan für Knochenschrauben und chirurgische Instrumente erfordern Biokompatibilität und einwandfreie Passung. Toleranzen beeinflussen Osseointegration und chirurgische Wirksamkeit.
Luft- & Raumfahrt und Verteidigung: Swiss-Drehteile aus Hochtemperaturlegierungen in Kraftstoffsystemen und Sensoren müssen unter extremen Bedingungen funktionieren. Eine Abweichung von wenigen Zehntausendstel Zoll kann Luftstrom, Abdichtung und Sicherheit beeinträchtigen.
Elektronik & Steckverbinder: Miniatur-CNC-Swiss-Drehteile für HF-Steckverbinder oder Stifte verlangen perfekte Konzentrizität und Durchmesserkontrolle, um Signalintegrität und niedrige Einsteckkräfte zu gewährleisten.
Das Erreichen perfekter Toleranzen ist eine Partnerschaft. So stellen Sie Ihr Projekt auf Erfolgskurs:
Design for Manufacturability (DFM): Beziehen Sie Ihren Zerspanungspartner frühzeitig ein. Eine kleine Vergrößerung eines Eckenradius oder eine Änderung der Tiefe eines Sacklochs kann ein Teil dramatisch einfacher und kosteneffizienter zu bearbeiten machen. Wir bieten umfassende DFM-Analysen als Teil unserer Swiss-Zerspanungsdienste an.
Kommunikation ist der Schlüssel: Stellen Sie vollständige Zeichnungen mit klar gekennzeichneten kritischen Toleranzen zur Verfügung. Erläutern Sie die Funktion des Teils. Mit welcher Oberfläche interagiert diese? Ist dies eine Dichtfläche oder eine Spielpassung?
Vertrauen Sie dem Prozess: Ein seriöser Partner wie Falcon CNC Swiss verfügt über ein robustes Qualitätsmanagementsystem (QMS) mit In-Prozess-Prüfung, Statistischer Prozessregelung (SPC) und abschließender Validierung mittels Koordinatenmessgeräten (KMG), um sicherzustellen, dass jede Charge von Swiss-Drehteilen Ihrer Zeichnung entspricht.
In der Präzisionszerspanung sind Toleranzen die Sprache des Vertrauens. Spezifikation, Verständnis und Erreichung erfordern eine Mischung aus technischem Wissen, Materialwissenschaft und Beherrschung fortschrittlicher Fertigungstechnologie wie der CNC-Swiss-Bearbeitung.
Für Ihr nächstes Projekt, das einwandfreie Präzision bei Swiss-Drehteilen aus Titan, Swiss-Drehteilen aus Hochtemperaturlegierungen oder komplexen Swiss-Drehteilen mit kleinem Durchmesser erfordert, laden wir Sie ein, unser Fachwissen zu nutzen. Entdecken Sie unsere umfassenden Fähigkeiten und lassen Sie uns besprechen, wie wir Ihre anspruchsvollsten Designs mit unerschütterlicher Genauigkeit zum Leben erwecken können.
