CNC-Swiss-Maschinen, auch bekannt als Swiss-Type-Drehmaschinen, sind aufgrund ihrer Präzision und Effizienz bei der Herstellung kleiner, komplizierter und komplexer Bauteile in der modernen Fertigung unverzichtbar. Diese Maschinen werden als „Swiss“ bezeichnet, da sie ursprünglich in der Schweiz für die Uhrenindustrie entwickelt wurden, die für ihren hohen Präzisionsbedarf bekannt ist.
Der Begriff „Swiss-Type“ oder „Schlittenspindelstock“-Maschine leitet sich von ihrem einzigartigen Design ab, bei dem das Werkstück rotiert und sich axial durch eine Führungsbuchse bewegt, während es bearbeitet wird. Dies ermöglicht eine höhere Präzision und Unterstützung für schlanke Teile.

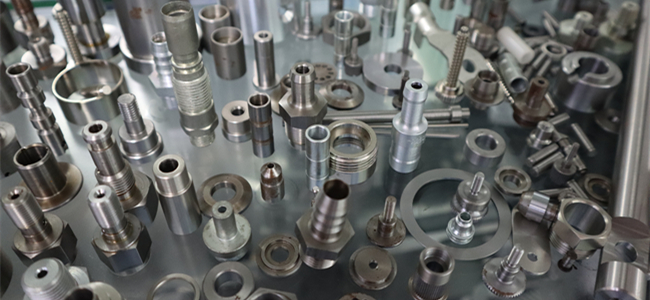

CNC-Swiss-Maschinen werden häufig in Branchen wie Luft- und Raumfahrt, Medizintechnik, Elektronik und Automobilindustrie eingesetzt. Ihre Fähigkeit, enge Toleranzen einzuhalten und große Stückzahlen kleiner Teile zu produzieren, macht sie für die Herstellung von Komponenten wie Schrauben, Stiften und anderen mikrobearbeiteten Teilen unverzichtbar. Diese Vielseitigkeit und Genauigkeit unterstreichen ihre entscheidende Rolle in modernen Fertigungsprozessen.
CNC-Swiss-Maschinen oder Swiss-Type-Drehmaschinen verfügen über mehrere einzigartige Designmerkmale, die sie von anderen Bearbeitungsgeräten unterscheiden und spezifische Vorteile in der Hochpräzisionsfertigung bieten.
Hochgeschwindigkeitsbearbeitung: Eines der Hauptmerkmale der CNC-Swiss-Bearbeitung ist ihre Fähigkeit zur Hochgeschwindigkeitsbearbeitung. Dies wird durch ihr Schlittenspindelstock-Design ermöglicht, bei dem sich das Werkstück axial bewegt, während es rotiert. Diese ständige Bewegung ermöglicht kontinuierliches, schnelles Schneiden, reduziert die Zykluszeiten erheblich und verbessert die Produktivität.
Mehrfachwerkzeugkonfigurationen: Swiss-Maschinen sind mit mehreren Werkzeugkonfigurationen ausgestattet, die oft zahlreiche Schneidwerkzeuge umfassen, die gleichzeitig arbeiten können. Dieser Multi-Werkzeugaufbau ermöglicht die Bearbeitung komplexer Teile in einem einzigen Arbeitsgang, ohne dass mehrere Einrichtungen erforderlich sind, was die Effizienz und Genauigkeit erhöht.
Mehrachsendesign: Swiss-Type-Drehmaschinen verfügen typischerweise über ein Mehrachsendesign, häufig mit 5 bis 12 Achsen. Diese Mehrachsenfähigkeit ermöglicht die Bearbeitung komplexer Geometrien und komplizierter Merkmale, die mit herkömmlichen Drehmaschinen schwierig oder unmöglich zu erreichen wären. Die zusätzlichen Achsen bieten Flexibilität bei der Bearbeitung von Winkeln und ermöglichen die Herstellung anspruchsvoller Teile in einem nahtlosen Prozess.
Führungsbuchsenunterstützung: Ein entscheidendes Merkmal von Swiss-Maschinen ist die Verwendung einer Führungsbuchse, die dem Werkstück nahe am Schneidwerkzeug kontinuierlich Halt gibt. Diese Unterstützung minimiert Durchbiegung und Vibration und ermöglicht die Bearbeitung sehr kleiner und schlanker Teile mit außergewöhnlicher Präzision und Oberflächengüte.
Vielseitigkeit und Automatisierung: CNC-Swiss-Maschinen sind äußerst vielseitig und können für verschiedene Operationen wie Fräsen, Bohren und Drehen in einer einzigen Einrichtung konfiguriert werden. Sie sind oft mit Automatisierungsfunktionen wie Stangenlader und Teilefängern ausgestattet, die einen unbeaufsichtigten Betrieb ermöglichen und die Produktivität weiter steigern.
CNC-Swiss-Maschinen bieten Hochgeschwindigkeitsbearbeitung, mehrere Werkzeugkonfigurationen, Mehrachsenfähigkeiten und hervorragende Unterstützung für kleine, empfindliche Teile. Diese Merkmale machen sie ideal für die Herstellung hochpräziser, komplexer Komponenten in verschiedenen Branchen, einschließlich Medizintechnik, Luft- und Raumfahrt und Elektronik. Ihre Effizienz und Präzision verbessern die Fertigungskapazitäten erheblich und machen sie zu einem entscheidenden Aktivposten in modernen Produktionsumgebungen.
Eine „Swiss-Type-Drehmaschine“ in der CNC-Bearbeitung (Computer Numerical Control) bezieht sich auf eine spezialisierte Art von Drehmaschine, die für die präzise Herstellung kleiner, komplizierter Komponenten entwickelt wurde. Im Gegensatz zu herkömmlichen Drehmaschinen, bei denen das Werkstück fixiert ist und sich die Werkzeuge bewegen, ermöglicht eine Swiss-Type-Drehmaschine, dass sich das Werkstück entlang der Z-Achse bewegt, während die Werkzeuge stationär bleiben. Diese einzigartige Konfiguration bietet mehrere entscheidende Vorteile.
Erstens bieten Swiss-Type-Drehmaschinen außergewöhnliche Präzision und Genauigkeit, was sie ideal für die Herstellung komplexer, hochtoleranter Teile macht, die häufig in Branchen wie der Medizingeräteherstellung, Luft- und Raumfahrt und Elektronik verwendet werden. Das Design der Maschine minimiert Durchbiegung und Vibration und gewährleistet so konstante Qualität und Dimensionsstabilität.
Zweitens sind diese Drehmaschinen äußerst effizient bei der Bearbeitung kleiner Durchmesser und langer, schlanker Teile. Die Unterstützung durch eine Führungsbuchse, die sich nahe am Schneidwerkzeug befindet, reduziert das Risiko von Werkstückverformungen, insbesondere bei empfindlichen Komponenten.
Darüber hinaus verfügen Swiss-Type-Drehmaschinen oft über mehrere Werkzeugstationen und die Fähigkeit, gleichzeitige Operationen durchzuführen, was die Produktivität erheblich steigert. Sie können Dreh-, Fräs-, Bohr- und sogar Gewindeschneidoperationen in einem einzigen Aufbau ausführen, was die Rüstzeit reduziert und die Effizienz erhöht.
Insgesamt ist eine Swiss-Type-Drehmaschine eine vielseitige und präzise CNC-Maschine, die auf die Großserienproduktion kleiner, komplexer Teile mit strengen Toleranzen zugeschnitten ist. Dies macht sie zu einem entscheidenden Werkzeug in der modernen Fertigung, wo Präzision und Effizienz von größter Bedeutung sind.
Eine Swiss-Type-CNC-Drehmaschine wird aufgrund mehrerer charakteristischer Merkmale ihres Designs und Betriebs oft als „Schlittenspindelstock“-Drehmaschine bezeichnet:

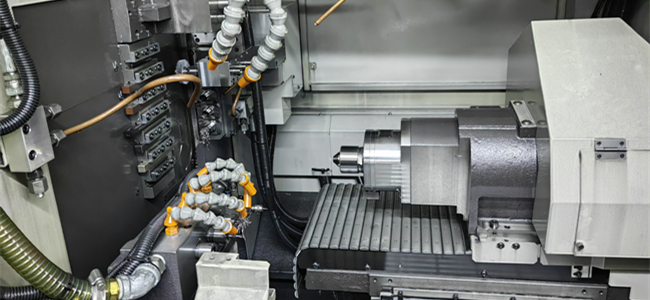

1. Schlittenspindelstock (Spindelkasten): Das Hauptmerkmal einer Swiss-Type-Drehmaschine ist ihr verschiebbarer Spindelstock. Im Gegensatz zu herkömmlichen Drehmaschinen, bei denen das Werkstück fixiert ist und sich das Werkzeug bewegt, bewegt sich bei einer Schlittenspindelstock-Drehmaschine der Spindelstock (der die rotierende Spindel und das Werkstück hält) längs entlang der Z-Achse. Diese Bewegung ermöglicht das kontinuierliche Zuführen des Werkstücks durch den Schneidbereich und ermöglicht so die präzise und effiziente Bearbeitung langer, schlanker Teile.
2. Führungsbuchse: Die Verwendung einer Führungsbuchse ist ein weiteres Schlüsselmerkmal, das eine Swiss-Type-Drehmaschine definiert. Das Werkstück passiert eine Führungsbuchse, die nahe am Schneidwerkzeug positioniert ist. Diese Anordnung stützt das Werkstück und minimiert Durchbiegung und Vibration während der Bearbeitung. Die Führungsbuchse stellt sicher, dass selbst sehr dünne und lange Teile mit hoher Genauigkeit und Stabilität bearbeitet werden können.
3. Präzision und Stabilität: Die Kombination aus Schlittenspindelstock und Führungsbuchse verbessert die Präzision und Stabilität des Bearbeitungsprozesses erheblich. Dieser Aufbau ist besonders vorteilhaft für die Herstellung kleiner, komplizierter Komponenten mit engen Toleranzen, wie sie in der Medizin-, Luft- und Raumfahrt- und Elektronikindustrie verwendet werden.
4. Vielseitigkeit bei Operationen: Swiss-Type-Drehmaschinen verfügen oft über mehrere Werkzeugstationen und die Fähigkeit, verschiedene Operationen (Drehen, Fräsen, Bohren, Gewindeschneiden) in einem einzigen Aufbau durchzuführen. Der Schlittenspindelstock ermöglicht eine effiziente und genaue Durchführung dieser Operationen, was zu höherer Produktivität und reduzierten Rüstzeiten beiträgt.
Zusammenfassend wird eine Swiss-Type-CNC-Drehmaschine aufgrund ihres Schlittenspindelstock-Mechanismus und der Verwendung einer Führungsbuchse als „Schlittenspindelstock“-Drehmaschine bezeichnet, die zusammen außergewöhnliche Präzision, Stabilität und Vielseitigkeit bei der Bearbeitung kleiner, komplexer Teile bieten.
