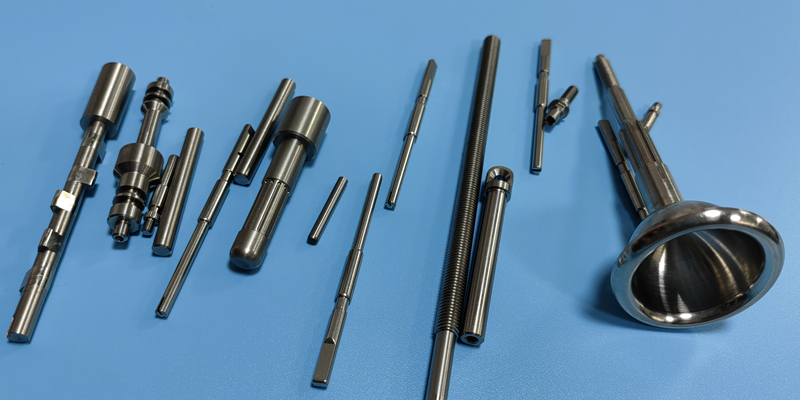

Swiss Machining ist ein hochspezialisierter und präziser Fertigungsprozess, der dazu dient, komplexe Bauteile mit engen Toleranzen herzustellen. Die Methodik des Swiss Machining umfasst eine Reihe systematischer Schritte, die fortschrittliche Technologie und spezielle Ausrüstung nutzen. Lassen Sie uns die detaillierte Funktionsweise des Swiss Machining erkunden:
Werkstückvorbereitung:
Der Prozess beginnt mit dem Einspannen des Rohmaterials, oft in Form einer langen Stange oder eines Drahtes, in die Maschine. Das Material wird durch eine Führungsbuchse geführt, eine entscheidende Komponente, die das Werkstück während der Bearbeitung stützt und stabilisiert. Die Führungsbuchse ist nahe an den Schneidwerkzeugen positioniert, was Vibrationen und Durchbiegungen minimiert und hohe Präzision gewährleistet.
CNC-Programmierung:
Swiss Machining stützt sich stark auf die Computer Numerical Control (CNC)-Technologie. Die CNC-Programmierung umfasst die Erstellung eines detaillierten Satzes von Anweisungen, die die Bewegungen der Schneidwerkzeuge, die Rotation des Werkstücks und andere Parameter steuern. Das CNC-Programm gibt die spezifischen Werkzeugwege, Geschwindigkeiten und Schnitttiefen vor, die für jede Bearbeitungsoperation erforderlich sind.
Werkzeugbewegung und -steuerung:
Swiss-Drehmaschinen sind mit verschiebbaren Spindelstöcken ausgestattet, die eine präzise Steuerung der Bewegung der Schneidwerkzeuge ermöglichen. Der verschiebbare Spindelstock ermöglicht die gleichzeitige Bearbeitung des Werkstücks aus mehreren Winkeln, was zur Effizienz beiträgt. Die Werkzeuge bewegen sich radial und axial und erzeugen komplexe Merkmale und Formen mit hoher Genauigkeit.
Materialabtrag:
Hochgeschwindigkeits-Drehwerkzeuge entfernen Material auf kontrollierte Weise vom Werkstück.
Die enge Nähe der Führungsbuchse zu den Schneidwerkzeugen minimiert unerwünschte Vibrationen oder Durchbiegungen. Swiss Machining ist bekannt für seine Fähigkeit, enge Toleranzen und komplizierte Details beim Materialabtrag zu erreichen.
Simultanbearbeitung:
Eines der charakteristischen Merkmale des Swiss Machining ist seine Fähigkeit zur Simultanbearbeitung. Mehrere Schneidwerkzeuge können gleichzeitig am Werkstück angreifen, was die Erstellung komplexer Geometrien in einer einzigen Aufspannung ermöglicht. Die Simultanbearbeitung trägt zu reduzierten Zykluszeiten und erhöhter Effizienz bei.
Qualitätskontrollmaßnahmen:
Während des gesamten Bearbeitungsprozesses werden Qualitätskontrollmaßnahmen durchgeführt, um sicherzustellen, dass die endgültigen Komponenten strenge Spezifikationen erfüllen. Präzisionsmesswerkzeuge werden verwendet, um Abmessungen und Toleranzen zu überprüfen und so die höchste Genauigkeit zu gewährleisten.
Vielseitigkeit in der Materialhandhabung:
Swiss Machining ist vielseitig in der Handhabung verschiedener Materialien, von Metallen wie Aluminium und Titan bis hin zu Kunststoffen. Der Prozess passt sich den einzigartigen Eigenschaften verschiedener Materialien an und zeigt seine Flexibilität.
Endbearbeitungsvorgänge:
Swiss Machining kann Endbearbeitungsvorgänge wie Polieren oder Entgraten in derselben Aufspannung integrieren. Dies reduziert den Bedarf an zusätzlichen Nachbearbeitungsschritten und trägt zur Gesamteffizienz bei.
Swiss Machining ist ein synchronisierter Tanz aus modernster Technologie, Präzisionswerkzeugen und fortschrittlicher Ausrüstung. Seine Fähigkeit, komplizierte Designs zu handhaben, enge Toleranzen zu erreichen und hochwertige Komponenten herzustellen, macht es zur bevorzugten Wahl für Branchen, die beispiellose Präzision in ihren hergestellten Teilen verlangen.
Das Schweizer Drehen, bekannt für seine Präzision und Effizienz, beruht auf einer Reihe grundlegender Prinzipien und Techniken. Das Verständnis dieser Kernkonzepte ist unerlässlich, um die Feinheiten des Schweizer Drehprozesses zu erfassen. Lassen Sie uns die wesentlichen Elemente erkunden, die die Grundlage dieser Präzisionsfertigungsmethode bilden:
1. Führungsbuchse und Werkstückunterstützung:
Zweck: Die Führungsbuchse ist eine kritische Komponente, die dem Werkstück während der Bearbeitung Halt und Stabilität verleiht.
Funktion: In unmittelbarer Nähe der Schneidwerkzeuge positioniert, minimiert die Führungsbuchse Vibrationen und Auslenkungen und sorgt dafür, dass das Werkstück für eine präzise Bearbeitung stabil bleibt.
Vorteile: Dieser Stützmechanismus ermöglicht die Bearbeitung langer, schlanker Komponenten mit hoher Präzision – eine Eigenschaft, die das Schweizer Drehen auszeichnet.

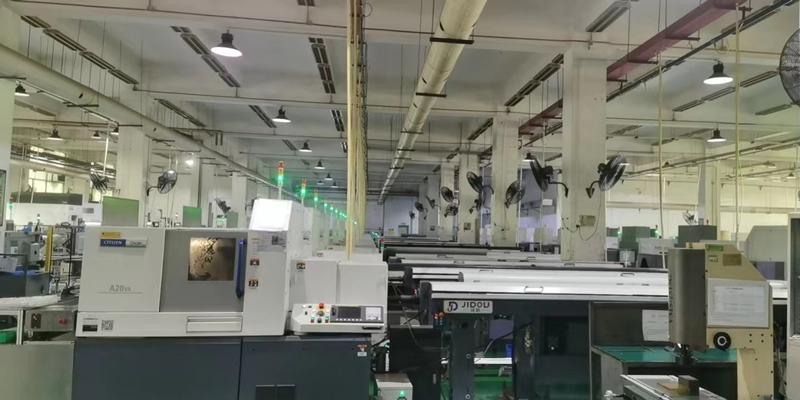

2. Gleitende Spindelstöcke zur Werkzeugsteuerung:
Zweck: Schweizer Drehmaschinen verfügen über gleitende Spindelstöcke, die eine präzise Steuerung der Bewegung der Schneidwerkzeuge ermöglichen.
Funktion: Der gleitende Spindelstock ermöglicht die radiale und axiale Bewegung der Werkzeuge und erlaubt die Erstellung komplexer Merkmale mit hoher Genauigkeit.
Vorteile: Diese kontrollierte Bewegung ist unerlässlich, um enge Toleranzen und eine gleichzeitige Bearbeitung aus mehreren Winkeln zu erreichen, was zur Effizienz beiträgt.
3. Gleichzeitige Bearbeitung:
Zweck: Die gleichzeitige Bearbeitung ist eine Besonderheit des Schweizer Drehens, die die Effizienz steigert.
Funktion: Mehrere Schneidwerkzeuge können gleichzeitig am Werkstück angreifen, wodurch komplexe Geometrien in einer einzigen Aufspannung erstellt werden können.
Vorteile: Reduzierte Zykluszeiten, erhöhte Produktivität und die Fähigkeit, komplizierte Bauteile mit weniger Bearbeitungsschritten herzustellen.
4. CNC-Programmierung:
Zweck: Die Computer Numerical Control (CNC)-Technologie bildet das Rückgrat des Schweizer Drehens.
Funktion: Die CNC-Programmierung umfasst die Erstellung detaillierter Anweisungen, die die Bewegungen der Schneidwerkzeuge, die Rotation des Werkstücks und andere Parameter steuern.
Vorteile: Präzise Steuerung der Werkzeugbewegungen, Wiederholbarkeit der Bearbeitungsvorgänge und Anpassungsfähigkeit für komplexe Geometrien.
5. Präzisionsmesswerkzeuge:
Zweck: Die Qualitätskontrolle hat beim Schweizer Drehen höchste Priorität.
Funktion: Präzisionsmesswerkzeuge wie Mikrometer und Lehren werden verwendet, um Abmessungen und Toleranzen während des gesamten Bearbeitungsprozesses zu überprüfen.
Vorteile: Stellt sicher, dass die endgültigen Komponenten strengen Spezifikationen entsprechen und ein Höchstmaß an Genauigkeit bewahren.
6. Materialvielfalt:
Zweck: Das Schweizer Drehen ist an eine breite Palette von Materialien anpassbar.
Funktion: Das Verfahren eignet sich für Materialien wie Metalle (Aluminium, Titan) und Kunststoffe und zeigt seine Vielseitigkeit.
Vorteile: Ermöglicht Herstellern, je nach den Anforderungen des Endprodukts mit unterschiedlichen Materialien zu arbeiten.

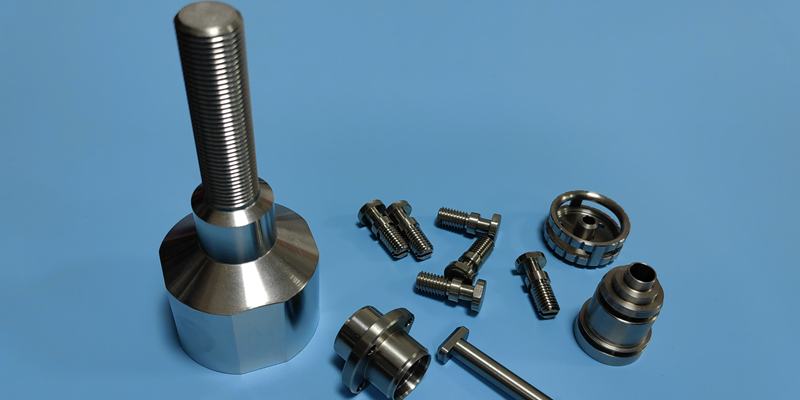

7. Effizienz in der Großserienproduktion:
Zweck: Das Schweizer Drehen ist bekannt für seine Effizienz, insbesondere in der Großserienproduktion.
Funktion: Schnelle Werkzeugwechsel, gleichzeitige Bearbeitung und minimale Rüstzeiten tragen zu optimierten Produktionsprozessen bei.
Vorteile: Ideal für Branchen, die große Mengen an Präzisionsbauteilen benötigen, wie Automobil- und Elektronikindustrie.
8. Fokus auf Präzision und Stabilität:
Zweck: Das übergeordnete Ziel des Schweizer Drehens ist es, eine unvergleichliche Präzision zu erreichen.
Funktion: Die Präzision wird durch das enge Zusammenspiel von Führungsbuchsen, gleitenden Spindelstöcken und CNC-Steuerungen aufrechterhalten, das während des gesamten Bearbeitungsprozesses Stabilität gewährleistet.
Vorteile: Führt zu Komponenten mit engen Toleranzen, ideal für Anwendungen, bei denen Präzision entscheidend ist.
Die Grundlagen des Schweizer Drehens drehen sich um das Zusammenspiel von Führungsbuchsen, gleitenden Spindelstöcken, gleichzeitiger Bearbeitung, CNC-Programmierung, Präzisionsmesswerkzeugen, Materialvielfalt und einem unermüdlichen Fokus auf Präzision und Stabilität. Diese Elemente arbeiten harmonisch zusammen, um hochwertige, komplizierte Komponenten mit unübertroffener Genauigkeit zu liefern.

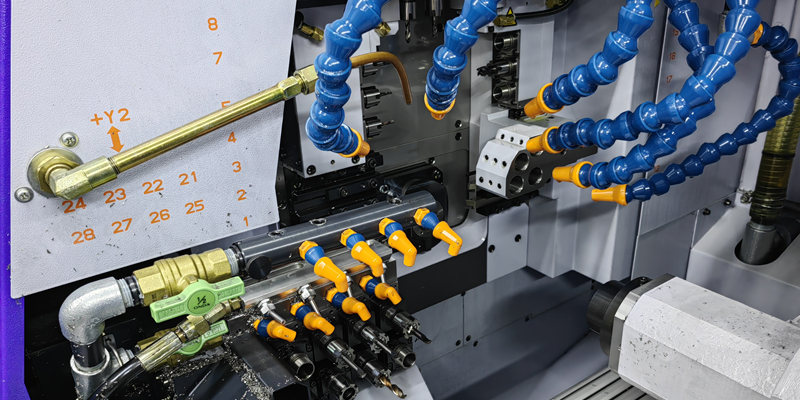

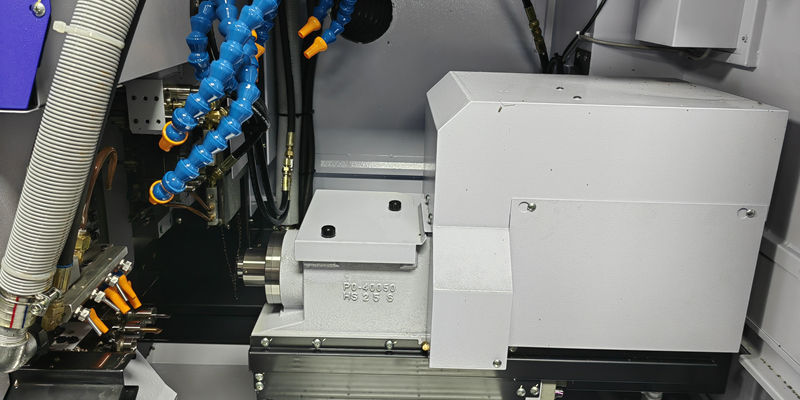

Swiss Machining ist ein hochentwickelter Fertigungsprozess, der auf einer Reihe sorgfältig koordinierter Schritte und Mechanismen beruht, um komplexe Bauteile mit unvergleichlicher Präzision herzustellen. Lassen Sie uns in den detaillierten Prozess und die Mechanismen eintauchen, die Swiss Machining in der Welt der Präzisionsfertigung auszeichnen:
1. Werkstückeinrichtung:
Der Prozess beginnt mit der Fixierung eines langen Stabs oder Drahtes aus Rohmaterial in der Maschine.
Das Material wird durch eine Führungsbuchse geführt, die das Werkstück während der Bearbeitung stützt und stabilisiert.
2. CNC-Programmierung:
Prozess:
Die Computer Numerical Control (CNC)-Technologie spielt eine zentrale Rolle beim Swiss Machining.
Detaillierte Anweisungen in Form eines CNC-Programms werden erstellt, um die Bewegungen der Schneidwerkzeuge, die Rotation des Werkstücks und andere Parameter zu steuern.
Mechanismus:
Die CNC-Programmierung gewährleistet Präzision bei Werkzeugbewegungen und ermöglicht die Herstellung komplexer Geometrien mit hoher Genauigkeit.
3. Werkzeugbewegung und -steuerung:
Prozess:
Swiss-Drehmaschinen sind mit Schiebepatronen (sliding headstocks) ausgestattet, die eine präzise Steuerung der Bewegung der Schneidwerkzeuge ermöglichen.
Die Werkzeuge bewegen sich radial und axial und erzeugen so komplexe Merkmale am Werkstück.
Mechanismus:
Der Schiebepatronen erlaubt die gleichzeitige Bearbeitung aus mehreren Winkeln, was zur Effizienz und zur Herstellung komplexer Bauteile beiträgt.
4. Materialabtrag:
Prozess:
Hochgeschwindigkeits-Schneidwerkzeuge tragen das Material kontrolliert vom Werkstück ab.
Die Nähe der Führungsbuchse zu den Schneidwerkzeugen minimiert Vibrationen und Auslenkungen.
Mechanismus:
Der Materialabtrag erfolgt präzise und folgt den CNC-programmierten Werkzeugbahnen, was enge Toleranzen und feine Details gewährleistet.
5. Gleichzeitige Bearbeitung:
Prozess:
Eines der besonderen Merkmale von Swiss Machining ist die Fähigkeit, mehrere Bearbeitungsvorgänge gleichzeitig durchzuführen.
Mehrere Schneidwerkzeuge greifen gleichzeitig am Werkstück an.
Mechanismus:
Die gleichzeitige Bearbeitung verkürzt die Zykluszeiten, erhöht die Produktivität und ermöglicht die Herstellung komplexer Merkmale in einer einzigen Aufspannung.
6. Vielseitigkeit bei der Materialhandhabung:
Prozess:
Swiss Machining ist vielseitig und kann verschiedene Materialien verarbeiten, darunter Metalle wie Aluminium, Edelstahl und Titan sowie Kunststoffe.
Mechanismus:
Der Prozess passt sich den einzigartigen Eigenschaften verschiedener Materialien an und zeigt seine Flexibilität und Anwendbarkeit in verschiedenen Branchen.
Das Verständnis des Prozesses und der Mechanismen hinter dem Swiss Machining unterstreicht die Synergie von fortschrittlicher Technologie, Präzisionswerkzeugen und dem einzigartigen Design von Swiss-Drehmaschinen. Das Ergebnis ist eine Fertigungsmethode, die stets hochwertige Bauteile mit feinen Details und engen Toleranzen liefert.

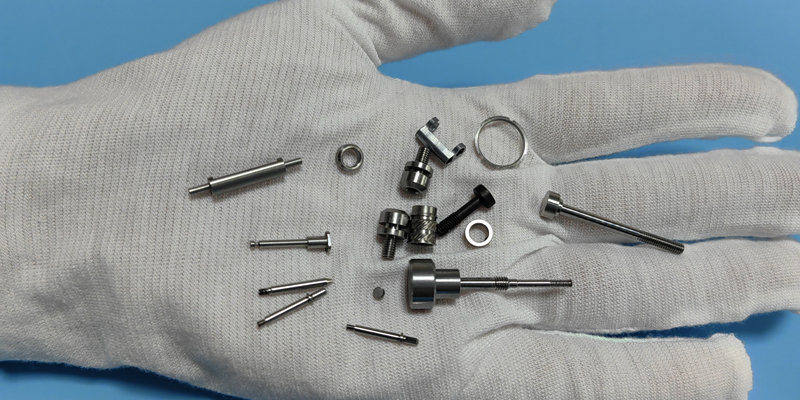

Swiss Machining ist ein Beweis für Präzisionstechnik und basiert auf einer Kombination von fortschrittlicher Technologie, spezialisierter Ausrüstung und sorgfältigen Prozessen. Lassen Sie uns in die technischen Aspekte eintauchen, die definieren, wie Swiss Machining funktioniert – von der CNC-Programmierung über Werkzeugbewegungen bis zur Materialhandhabung:
1. CNC-Programmierung:
Technisches Detail:
Swiss Machining stützt sich stark auf die Computer Numerical Control (CNC)-Technologie.
Das CNC-Programm besteht aus einer Reihe detaillierter Anweisungen, die die Bewegungen der Schneidwerkzeuge, die Rotation des Werkstücks und andere Bearbeitungsparameter vorgeben.
Bedeutung:
Die CNC-Programmierung gewährleistet Präzision bei den Werkzeugbewegungen und ermöglicht die Herstellung komplexer Geometrien mit engen Toleranzen.
CNC-gesteuerte Schweizer Drehmaschinen bieten die Vielseitigkeit, die für komplizierte und präzise Bearbeitungsvorgänge erforderlich ist.
2. Werkzeugbewegung und -steuerung:
Technisches Detail:
Schweizer Drehmaschinen sind mit verschiebbaren Spindelstöcken ausgestattet, die eine präzise Steuerung der Bewegung von Schneidwerkzeugen ermöglichen.
Die Werkzeuge bewegen sich radial und axial, was die Herstellung komplexer Merkmale am Werkstück ermöglicht.
Bedeutung:
Gesteuerte Werkzeugbewegungen, unterstützt durch verschiebbare Spindelstöcke, tragen dazu bei, enge Toleranzen und gleichzeitige Bearbeitung aus mehreren Winkeln zu erreichen.
CNC-gesteuerte Werkzeugwege gewährleisten Konsistenz und Genauigkeit bei jedem Vorgang.
3. Gleichzeitige Bearbeitung:
Technisches Detail:
Die gleichzeitige Bearbeitung ist ein Hauptmerkmal, das Swiss Machining auszeichnet.
Mehrere Schneidwerkzeuge greifen gleichzeitig am Werkstück an, wodurch Zykluszeiten verkürzt und die Effizienz gesteigert werden.
Bedeutung:
Durch gleichzeitige Bearbeitung können komplexe Bauteile in einer einzigen Aufspannung hergestellt werden.
Verschiedene Werkzeuge können gleichzeitig an verschiedenen Merkmalen arbeiten, was zur Gesamtgeschwindigkeit und Effizienz des Bearbeitungsprozesses beiträgt.
4. Materialhandhabung und Führungsbuchse:
Technisches Detail:
Das Werkstück wird von einer Führungsbuchse gestützt, einer entscheidenden Komponente beim Swiss Machining.
Die Führungsbuchse minimiert Vibrationen und Auslenkungen und sorgt für Stabilität während der Bearbeitung.
Bedeutung:
Die enge Positionierung der Führungsbuchse zu den Schneidwerkzeugen ermöglicht präzise Materialabtragung, entscheidend für die Einhaltung enger Toleranzen.
Die Materialhandhabung ist optimiert, sodass lange, schlanke Bauteile mit hoher Präzision bearbeitet werden können.
5. Präzisionsmesswerkzeuge:
Technisches Detail:
Swiss Machining integriert Präzisionsmesswerkzeuge wie Mikrometer, Parallelendmaße und optische Komparatoren.
Diese Werkzeuge werden für Qualitätsprüfungen während und nach dem Prozess eingesetzt, um sicherzustellen, dass die Bauteile den Spezifikationen entsprechen.
Bedeutung:
Der Einsatz von Präzisionsmesswerkzeugen garantiert, dass die endgültigen Bauteile enge Toleranzen und Qualitätsstandards einhalten.
Die kontinuierliche Überwachung während des gesamten Prozesses sorgt für Konsistenz und Zuverlässigkeit.
6. CNC-gesteuerte Endbearbeitungsvorgänge:
Technisches Detail:
Swiss Machining kann Endbearbeitungsvorgänge wie Polieren oder Entgraten im selben CNC-gesteuerten Setup umfassen.
Bedeutung:
CNC-gesteuerte Endbearbeitungsvorgänge gewährleisten die Integration von Oberflächenbehandlungen und letzten Feinarbeiten ohne zusätzliche Aufspannungen.
Reduziert die Notwendigkeit von Nachbearbeitungsschritten und trägt so zur Gesamteffizienz bei.
7. Anpassungsfähigkeit an verschiedene Materialien:
Technisches Detail:
Swiss Machining zeigt Vielseitigkeit bei der Verarbeitung einer breiten Palette von Materialien, einschließlich Metallen wie Aluminium, Edelstahl und Titan sowie Kunststoffen.
Bedeutung:
Die Anpassungsfähigkeit an unterschiedliche Materialien unterstreicht die Flexibilität des Swiss Machining in verschiedenen Branchen.
Werkzeuge und Schnittparameter können an die spezifischen Eigenschaften jedes Materials angepasst werden.
Das Verständnis dieser technischen Aspekte offenbart die Feinheiten des Swiss Machining, bei dem Präzision, Vielseitigkeit und Effizienz zusammenkommen, um Bauteile herzustellen, die den höchsten Genauigkeits- und Qualitätsstandards entsprechen. Die technische Raffinesse des Swiss Machining positioniert es als Eckpfeiler der modernen Präzisionsfertigung.
