Was ist Swiss-Type Machining? Der ultimative Leitfaden zur Präzisionstechnik.

Swiss-Type-Drehbearbeitung, ein Eckpfeiler der modernen Fertigung, ermöglicht die Herstellung von Komponenten mit Toleranzen von unter ±0,0001" (2,5 µm). Ursprünglich aus der Schweizer Uhrmacherei des 19. Jahrhunderts stammend, treibt dieses Verfahren heute Innovationen in kritischen Branchen wie Medizintechnik, Automobilbau und Elektronik voran. Im Folgenden finden Sie eine ausführliche Untersuchung der Mechanik, Anwendungen und zukünftigen Trends.

1. Einführung in die Swiss-Type-Drehbearbeitung

Entwickelt in den 1870er Jahren zur Herstellung von Uhrenkomponenten wie Unruhen mit Ø1 mm,Swiss-Drehenentwickelte sich zu einem CNC-gesteuerten Prozess für extrem kleine, hochpräzise Teile. Heute ist sie unverzichtbar für Branchen, die mikroskopische Genauigkeit erfordern, wie z. B.:

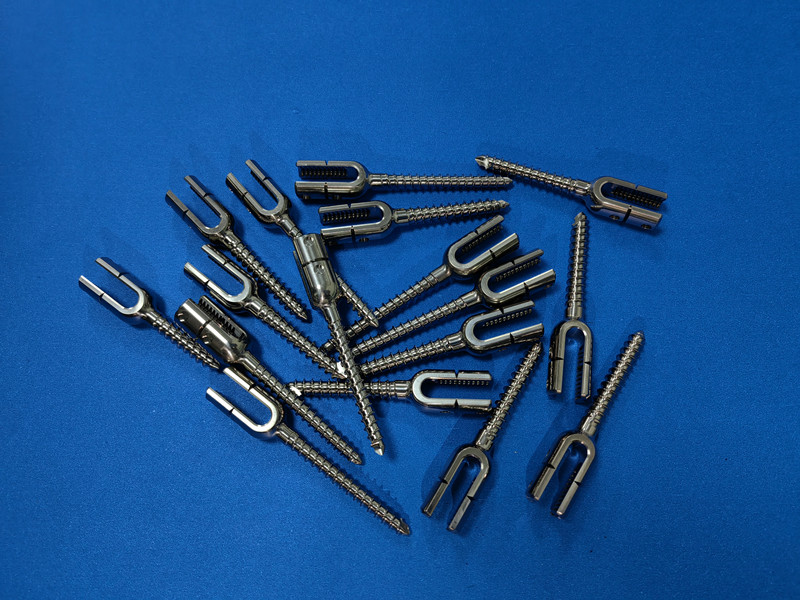

• Medizintechnik: Spinal-Schrauben mit Oberflächengüten von Ra 0,2 µm für die Osseointegration.

• Automobilbau: Kraftstoffeinspritzdüsen mit 0,1 mm Mikrokanälen.

• Elektronik: Steckverbinder mit 0,05 mm Rastermaß für 5G-Antennen.

2. Funktionsweise der Swiss-Type-Drehbearbeitung

Schlüsselmechanismen

• Gleitender Spindelstock: Führt Stangenmaterial durch eine Führungsbuchse aus Wolframkarbid, stabilisiert das Material innerhalb von 0,1 mm der Schneidwerkzeuge und reduziert Vibrationen um 90 %.

• Angetriebene Werkzeuge: 8+ rotierende Werkzeuge führen gleichzeitige Fräs-, Bohr- und Gewindeschneidvorgänge durch.

• Gegenspindel: Bearbeitet beide Enden eines Teils ohne erneute Spannung und gewährleistet eine Konzentrizität von ±0,0002".

Traditionelle CNC vs. Swiss-Drehmaschinen

3. Hauptvorteile der Swiss-Type-Drehbearbeitung

• Präzision: Erreicht Oberflächengüten von Ra 0,1 µm bei Titanimplantaten.

• Effizienz: 98 % Materialausnutzung durch automatische Stangenzuführungen.

• Geschwindigkeit: Produziert 15.000 medizinische Schrauben in 48 Stunden im unbeaufsichtigten Betrieb.

Fallstudie: Ein Medizintechnik-OEM reduzierte die Ausschussrate von M1,2-Titan-Schrauben von 12 % auf 0,5 % durch den Einsatz der Swiss-Type-Drehbearbeitung.

4. Anwendungen in verschiedenen Branchen

Medizinprodukte

Biologisch abbaubare Implantate: Magnesiumlegierungs-Clips, die sich innerhalb von 6–12 Monaten auflösen.

Chirurgieroboter: Instrumente mit Ø0,8 mm und einer Biegetoleranz von 0,001".

Automobilbau

EV-Batteriekontakte: Messingsteckverbinder, die 700 °C standhalten.

Kraftstoffeinspritzdüsen: Düsen mit 0,1 mm Mikrokanälen.

Elektronik

Mikrooptik: Linsenfassungen mit 0,5 µm Konzentrizität.

Quantencomputer: Niob-Supraleiterresonatoren.

5. Materialien für die Swiss-Type-Drehbearbeitung

Auch exotische Legierungen wie Platin-Iridium sind bearbeitbar.

6. Swiss-Drehen vs. traditionelle CNC: Wann wählt man welche?

Kostenbeispiel: Swiss-Drehen reduziert die Stückkosten um 30 % bei Chargen über 10.000 Einheiten.

7. So wählen Sie einen Swiss-Type-Drehbearbeitungsdienstleister aus

Zertifizierungen: ISO 13485 (Medizintechnik) und IATF 16949 (Automobil).

Ausrüstung: 7-Achs-Swiss-Drehmaschinen mit KI-gestützter thermischer Kompensation.

Qualitätskontrolle: In-Prozess-Laserscanning und CT-Prüfung.

Warum Falcon CNC Swiss?

Zertifizierungen: ISO 9001, 13485 und 3694913.

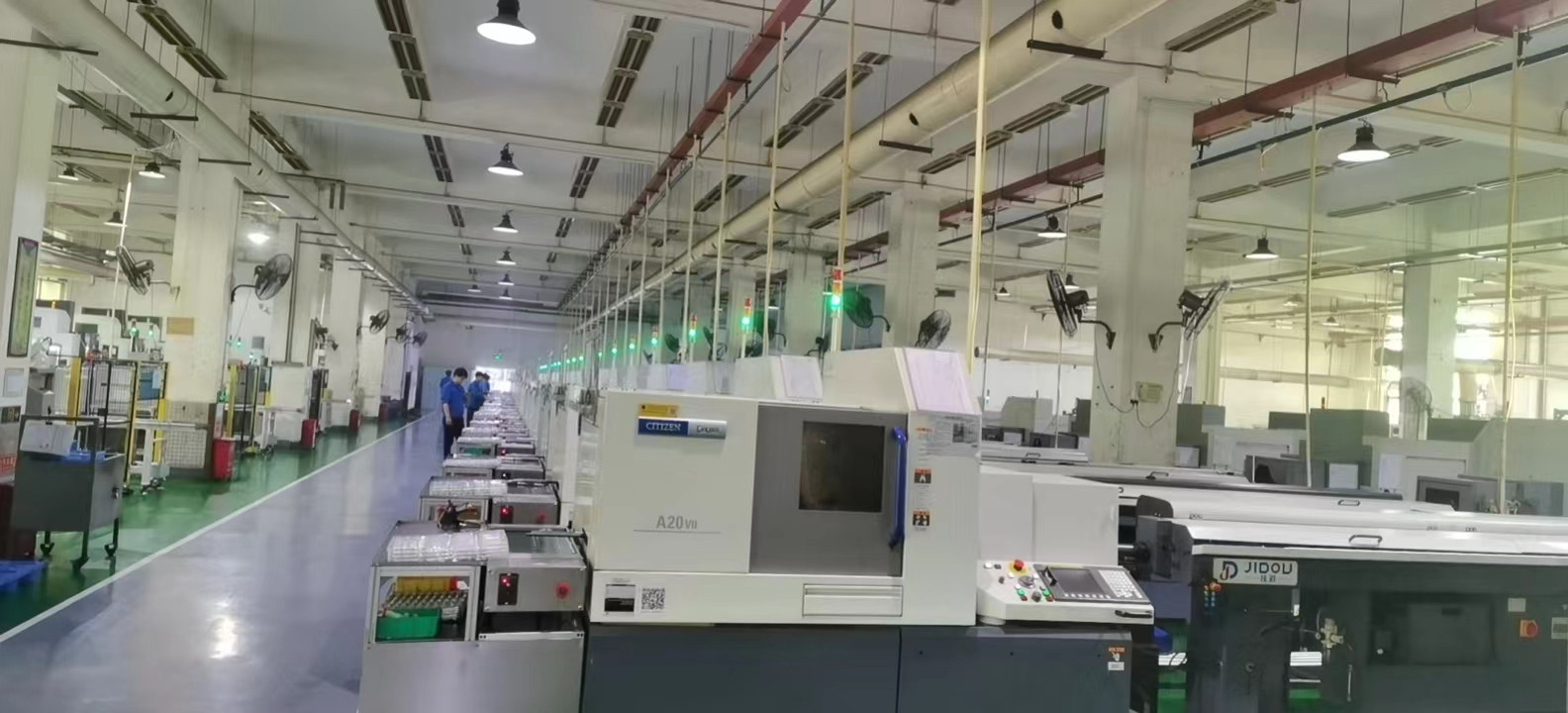

Technologie: Über 300 Swiss-Maschinen, die Teile von Ø0,3–32 mm verarbeiten.

Fallstudie: Lieferung von 99,8 % fehlerfreien Titan-Wirbelsäulenschrauben für einen Medizintechnik-Kunden.

8. Zukünftige Trends in der Swiss-Type-Drehbearbeitung

KI-Integration: Vorausschauende Wartung reduziert Ausfallzeiten um 40 %.

Nano-Präzision: Femtosekundenlaser ermöglichen Oberflächenstrukturierungen von 0,005 mm.

Nachhaltigkeit: Trockenbearbeitung eliminiert 97 % des Kühlmitteleinsatzes.

9. Fazit

Die Swiss-Type-Drehbearbeitung vereint historisches Handwerk mit modernster Technologie, um aktuelle Fertigungsherausforderungen zu lösen. Ob Sie lebensrettende Implantate oder Komponenten für Quantencomputer herstellen – Präzision ist nicht verhandelbar.
