Was ist Swiss Screw Machining? Der ultimative Leitfaden zur Präzisionsfertigung

Die Schweizer Drehbearbeitung, ein Gipfel der Präzisionsfertigung, ermöglicht die Herstellung von Komponenten mit Toleranzen, die feiner sind als ein menschliches Haar (±0,0001\"). Ursprünglich für die Uhrenherstellung im 19. Jahrhundert in der Schweiz entwickelt, treibt diese Methode heute Innovationen in medizinischen Implantaten, Luft- und Raumfahrtsystemen sowie der Mikroelektronik voran. Hier erfahren Sie, wie sie funktioniert und warum die Industrie auf sie setzt.

1.Einführung in die Schweizer Drehbearbeitung

Schweizer Drehbearbeitung entstand in den 1870er Jahren, um komplizierte Uhrkomponenten wie Ø1mm-Unruhräder zu fertigen. Heute verwendet sie CNC-gesteuerte Spindelschlitten-Drehmaschinen, um Teile ab Ø0,3mm mit Toleranzen von ±0,0001\" herzustellen. Im Gegensatz zu herkömmlichen Methoden ist sie auf lange, schlanke Teile spezialisiert, die zum Auslenken neigen, und ist daher unverzichtbar für:

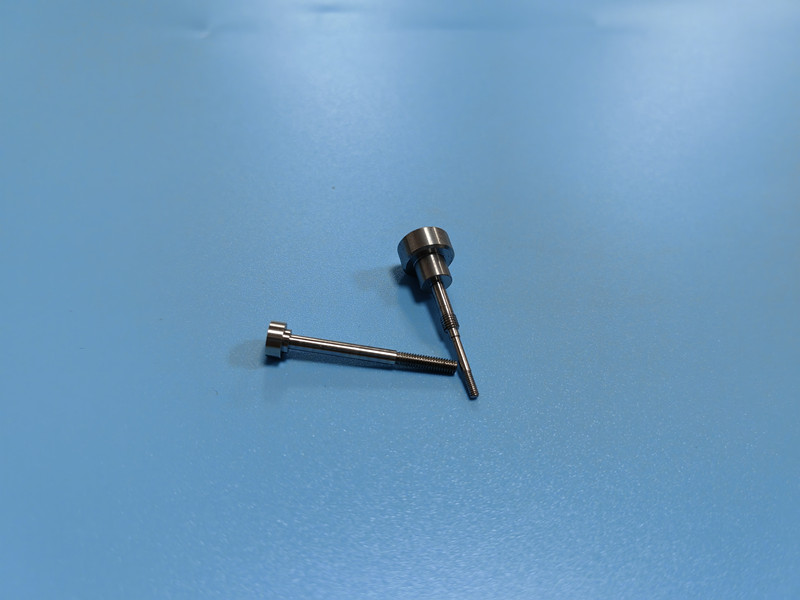

• Medizintechnik: Wirbelsäulenschrauben mit Ra 0,2µm Oberflächengüte

• Luft- und Raumfahrt: Inconel-Brennstoffdüsen, die bei 1.500°F arbeiten

• Elektronik: Steckverbinder mit 0,05mm Rastermaß für 5G-Antennen

2.Wie die Schweizer Drehbearbeitung funktioniert

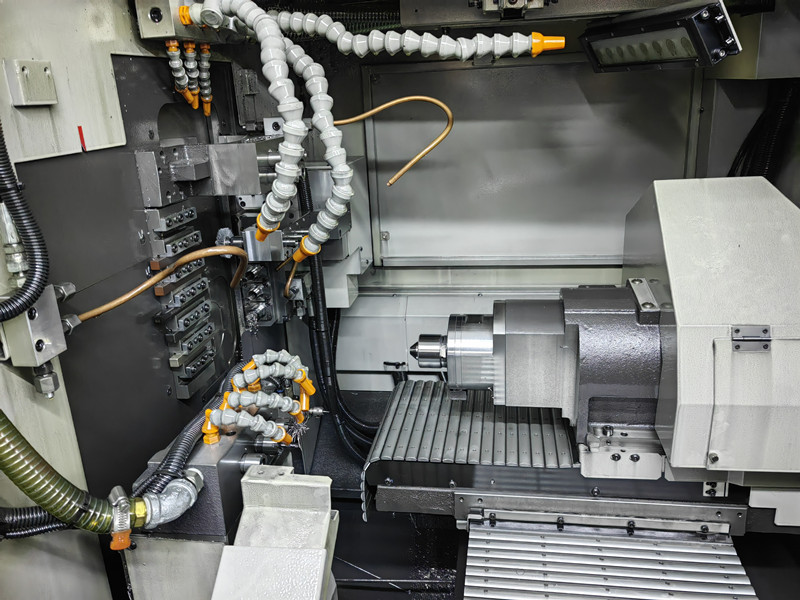

Der Vorteil des Spindelschlittens

Die Führungsbuchse der Maschine stabilisiert das Stangenmaterial 0,1–0,5mm vom Schneidwerkzeug entfernt und reduziert Vibrationen im Vergleich zu herkömmlichen CNC-Drehmaschinen um 90%. Zu den Hauptkomponenten gehören:

• Live-Werkzeuge: 8+ rotierende Werkzeuge für gleichzeitiges Fräsen und Bohren

• Gegenspindel: Bearbeitet beide Enden ohne erneutes Einspannen

• Stangenvorschub: Automatisiert die Materialhandhabung für 72-stündige unbeaufsichtigte Läufe

• Beispiel: Ein Neurotechnologie-Unternehmen reduzierte Defekte an Hirnsonde-Steckverbindern um 85%, indem es die Schweizer Drehbearbeitung für Ø0,3mm-Titanstifte einsetzte.

3.Wichtige Vorteile der Schweizer Drehbearbeitung

Präzision: Erreicht ±0,0001\" Toleranzen für M1.0-Gewinde.

Effizienz: Produziert 15.000 medizinische Schrauben in 48 Stunden mit 98% Materialausnutzung.

Oberflächenqualität: Spiegelglatte Oberflächen (Ra 0,1µm) durch integrierte Schleifscheiben.

Komplexität: Bearbeitet 5-achsige Geometrien wie Gefäßstents in einer Aufspannung.

4.Branchen, die auf Schweizer Drehbearbeitung setzen

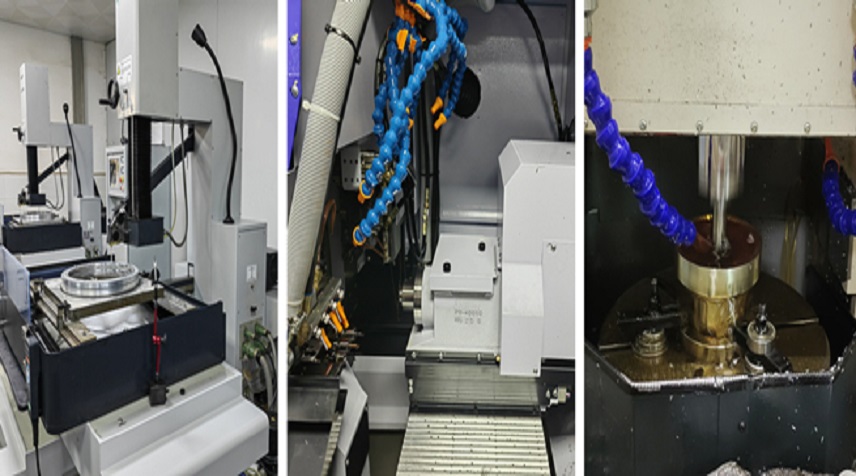

Medizintechnik

Biologisch abbaubare Implantate: Schrauben aus Magnesiumlegierung, die sich in 6–12 Monaten auflösen.

Chirurgische Robotik: Ø0,8mm Handgelenkinstrumente mit 0,001\" Flex-Toleranz.

Luft- und Raumfahrt & Verteidigung

Turbinenschaufeln: 3D-Kühlkanäle aus Inconel 718.

Satellitenkomponenten: Aluminium 7075 Teile mit 0,0003\" thermischer Stabilität.

Automobilindustrie

Kraftstoffeinspritzdüsen: Düsen mit 0,1mm Mikrokanälen.

EV-Batteriekontakte: Messingsteckverbinder, die 700°C Hitze standhalten.

Elektronik

Mikrooptik: Linsenhalterungen mit 0,5µm Konzentrizität.

5.Materialien für die Schweizer Drehbearbeitung

Exotische Legierungen wie Platin-Iridium sind ebenfalls bearbeitbar.

6.Schweizer Drehbearbeitung vs. traditionelle CNC-Bearbeitung

Daten aus ASME B5.54-2025 Werkzeugmaschinenstandards.

7.Den richtigen Partner für die Schweizer Drehbearbeitung wählen

1. Zertifizierungen: ISO 13485 (Medizintechnik) und AS9100 (Luft- und Raumfahrt).

2. Ausrüstung: Suchen Sie nach 7-Achs-Maschinen mit Gegenspindeln.

3. Qualitätskontrolle: In-Prozess-Laserscanning und CT-Prüfung.

4. Erfahrung: Über 30 Jahre in der Mikrobearbeitung, wie Falcon CNC Swiss.

8.Fazit: Präz
