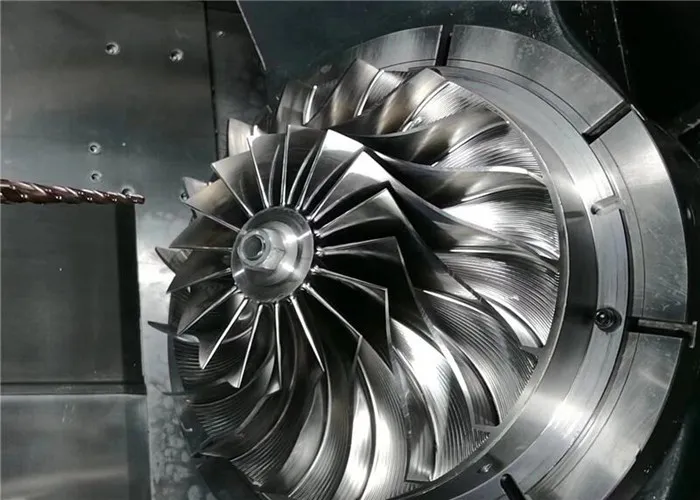

Wenn Sie jemals ein Laufrad gesehen haben – in einem Turbolader, einer Pumpe oder einem Kompressor – haben Sie sich wahrscheinlich gefragt, wie diese kleinen gebogenen Schaufeln präzise hergestellt werden. Laufräder sind knifflig. Sie haben enge Zwischenräume, Kurven und müssen sich mit hoher Geschwindigkeit drehen, ohne zu vibrieren oder zu brechen. Welche Methoden gibt es also zur Auslegung von Laufrädern?
Die gebräuchlichsten:
Gießen: Flüssiges Metall wird in eine Form gegossen. Gut für Stückzahlen, birgt aber die Gefahr von Porosität und inkonsistenter Oberflächengüte. Geschweißte Baugruppe: Schaufeln einzeln konstruiert und auf eine Nabe geschweißt. Günstiger, aber schwächer und ungenauer.
CNC-Bearbeitung: Komplette Fertigung aus einem Materialblock. Dies ist der Standard für Leistungsanwendungen. Dieser Leitfaden konzentriert sich auf gefräste Laufräder: Warum sie besser sind, wie sie hergestellt werden und worauf man bei einem Laufrad-Bearbeitungsunternehmen achten sollte.
Die Antwort hängt davon ab, was das Laufrad leisten muss. Unterschiedliche Anwendungen erfordern unterschiedliche Materialien. Hier eine Aufschlüsselung:
| Material | Am besten geeignet für | Wichtige Eigenschaften | Typische Anwendungen |
| Aluminium | Leichte, kosteneffiziente Anwendungen | Leicht, gute Zerspanbarkeit, korrosionsbeständig | Automobil-Turbolader, Gebläse, Pumpen mit niedriger bis mittlerer Drehzahl |
| Edelstahl | Korrosive oder hygienische Umgebungen | Stark, korrosionsbeständig, langlebig | Pumpen für die Lebensmittelverarbeitung, Schifffahrtsanwendungen, Chemiepumpen |
| Titan | Hochleistungsanwendungen, extreme Bedingungen | Hervorragendes Festigkeits-Gewichts-Verhältnis, hitzebeständig, biokompatibel | Luftfahrturbinen, Hochleistungspumpen, medizinische Geräte |
| Messing | Niedrige Reibung, dekorativ oder Schifffahrt | Gute Zerspanbarkeit, korrosionsbeständig, niedrige Reibung | Schiffspumpen, Kraftstoffpumpen, dekorative Anwendungen |
Wenn Sie mit einem zuverlässigen Lieferanten für die Laufradbearbeitung zusammenarbeiten, hilft dieser Ihnen, das Material auf Ihre Betriebsbedingungen abzustimmen – Temperatur, Druck, Fluidtyp und Drehzahlanforderungen. Erfahren Sie mehr über unsere Mehrachsen-Laufradbearbeitungsmaterialien →
Das ist eine häufige Frage, die wir von Ingenieuren bekommen. Die brutale Wahrheit? Es variiert stark, je nach Komplexität, Größe und Material. Aber hier ist eine realistische Schätzung:
| Laufradtyp | Komplexität | Typische Bearbeitungszeit | Anmerkungen |
| Einfaches Aluminium-Gebläselaufrad | Niedrig (offene Schaufeln, einfache Geometrie) | 2–6 Stunden | 3-Achsen- oder 4-Achsen-Fräsen |
| Automobil-Turboladerlaufrad | Mittel (gebogene Schaufeln, engere Toleranzen) | 4–12 Stunden | 5-Achsen-Bearbeitung in der Regel erforderlich |
| Edelstahl-Pumpenlaufrad | Mittel–Hoch (geschlossenes oder halbgeschlossenes Design) | 8–24 Stunden | Härteres Material verlangsamt den Prozess |

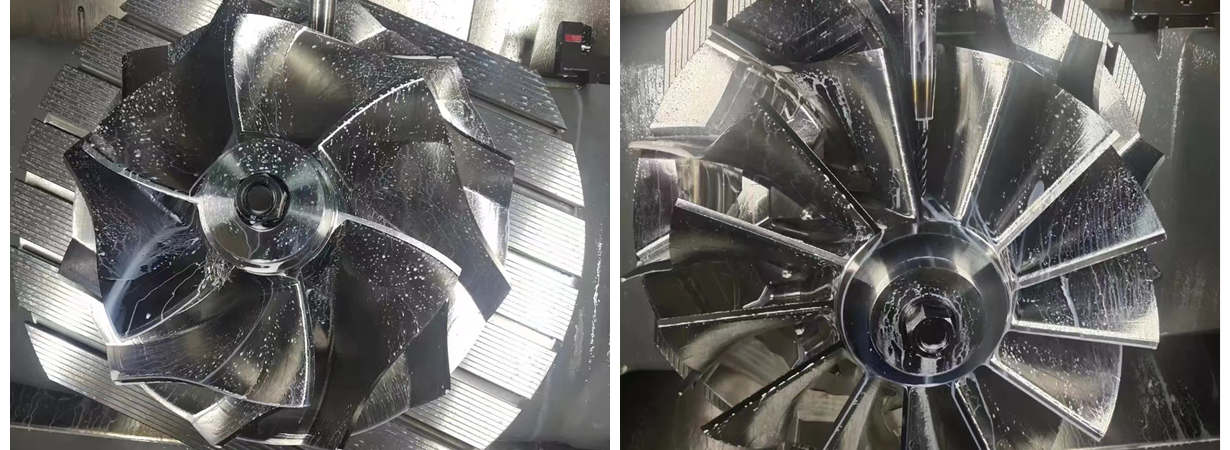

| Titan-Turbinenlaufrad (Luftfahrt) | Hoch (komplexe Schaufelgeometrie, enge Toleranzen) | 20–40+ Stunden | 5-Achsen-Bearbeitung, langsamere Vorschübe aufgrund der Materialhärte |
Weitere Faktoren, die die Vorlaufzeit beeinflussen:
Programmierung: Komplizierte 5-Achsen-Werkzeugbahnen können je nach Umfang der Videospielsimulation, die Sie benötigen, um Ihre Mutter stolz zu machen, einen ganzen Tag oder länger dauern.
Einrichtung: Die Vorrichtung für ein Laufrad, insbesondere ein geschlossenes Laufrad, ist nicht trivial.
Inspektion: Laufräder erfordern oft CMM-Inspektion und dynamische Auswuchtung, was alles Zeit in Anspruch nimmt.
Bei kundenspezifischen Laufrädern rechnen Sie bei komplexen Teilen mit 2 bis 4 Wochen von der Bestellung bis zur Lieferung. Einfache Teile aus Aluminium können manchmal in 1 bis 2 Wochen versendet werden.
Bevor wir über 5-Achsen sprechen, lassen Sie uns das 4-Achsen-Fräsen verstehen.
Beim einfachen 3-Achsen-Fräsen bewegt sich das Schneidwerkzeug in drei Richtungen: X (links-rechts), Y (vorne-hinten) und Z (oben-unten). Das Teil bleibt fixiert. Dies funktioniert für einfache Formen, aber für Laufräder mit gebogenen Schaufeln hat 3-Achsen seine Grenzen.
4-Achsen-Fräsen fügt eine Drehachse (normalerweise als A-Achse bezeichnet) hinzu, die das Teil rotiert. Dies ermöglicht der Maschine, Merkmale auf mehreren Seiten zu erreichen, ohne das Teil manuell neu positionieren zu müssen. Es ist eine große Verbesserung gegenüber 3-Achsen, hat aber immer noch Grenzen bei komplexen Hinterschneidungen und Schaufeloberflächen.
Für Laufräder ist 5-Achsen der entscheidende Game-Changer. Hier ist der Grund:

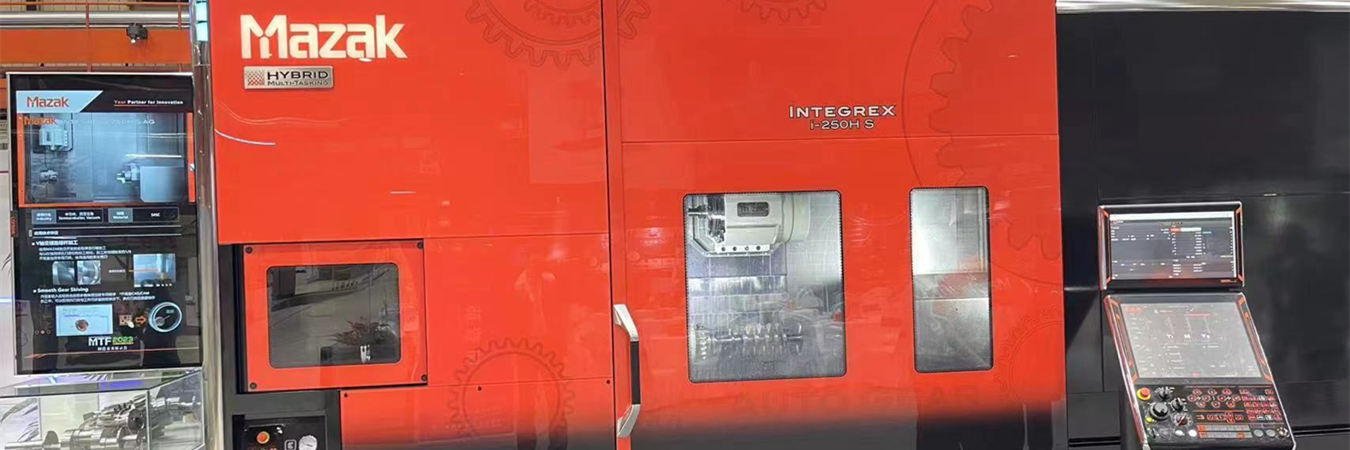

5-Achsen-Fräsen fügt eine zweite Drehachse hinzu, sodass sich das Werkzeug dem Teil aus praktisch jedem Winkel nähern kann.
Dies bedeutet, dass der Fräser der natürlichen Krümmung der Schaufeloberfläche folgen, konstanten Kontakt halten und eine bessere Oberflächengüte erzielen kann.
Es eliminiert auch die Notwendigkeit für zusätzliche Aufspannungen, was die Genauigkeit verbessert und die Vorlaufzeit verkürzt.
Wenn Sie von Mehrachsen-Laufradbearbeitung lesen, ist damit in der Regel 5-Achsen gemeint. Dies ist der Standard für Hochleistungs-Turboladerlaufräder, Kompressorlaufräder und Luftfahrturbinenkomponenten.
Werfen wir einen genaueren Blick darauf, wie ein kundenspezifisches Laufrad hergestellt wird, vom Metallblock bis zum fertigen Teil.
Hier geschieht die Magie. Die Laufradfräsung erfordert spezielle CAM-Software (Computer-Aided Manufacturing), die effektive Werkzeugbahnen für die gesamte komplexe Schaufelgeometrie generiert. Der Programmierer:
Definiert die Oberflächen der Schaufeln anhand Ihres 3D-Modells
Wählt das richtige Schneidwerkzeug für die Aufgabe (normalerweise wird für die Schaufeloberflächen ein Kugelfräser verwendet)
Erstellt Schruppdurchgänge, um den Großteil des Materials zu entfernen
Erstellt Schlichtdurchgänge für die Schaufeln und die Nabe
Validiert den gesamten Prozess mittels Simulation auf kollisionsfreie Bearbeitung.
Die Maschine bringt den Großteil des Materials auf eine grobe Form, die den endgültigen Abmessungen sehr nahe kommt. Bei der Aluminium-Laufradbearbeitung kann das Schruppen relativ schnell durchgeführt werden. Die Edelstahl-Laufradbearbeitung oder die von Titan ist etwas langsamer und erfordert mehr Werkzeugverschleißmanagement.
Hier wird die Genauigkeit erreicht. Die Werkzeugmaschine folgt den komplexen Werkzeugbahnen, die die Form der Schaufeln auf exakte Geometrie bringen. Bei der Turbolader-Laufradbearbeitung (oder Kompressor-Laufradbearbeitung) ist die Endbearbeitung der Schaufeloberflächen ein kritischer Steuerparameter; raue Schaufeln erzeugen Turbulenzen und verringern die Effizienz. Alle Oberflächen- und Radiusfinishs werden sorgfältig überwacht.
Fertige Laufräder werden mit einer Koordinatenmessmaschine (CMM) gegen folgende Standards vermessen:
Schaufelprofile gemäß CAD-Modell
Nabenabmessungen
Bohrungskonzentrizität
Schaufeldicke
Laufräder sind für hohe Drehzahlen ausgelegt, in manchen Fällen viele Zehntausend U/min, und selbst eine kleine Unwucht verursacht Vibrationen, Geräusche und vorzeitigen Ausfall. Nach der Bearbeitung werden Laufräder dynamisch ausgewuchtet, um ein möglichst perfektes Produkt zu erhalten. Dieser Vorgang ist bei der Turbolader-Laufradbearbeitung und Turbinenarbeiten von entscheidender Bedeutung.
Erfahren Sie mehr über Falcon CNC Swiss Präzisions-Laufradbearbeitungsprozesse →
