Wenn Sie einen Hot Rod oder einen turbogeladenen Bomber fahren, mit einem speziellen Wasserauslöser im Garten arbeiten oder in einer Anlage tätig sind, die Gebläse oder Industrieventilatoren einsetzt, dann haben Sie bereits von einem mechanischen Laufrad profitiert. Ein Laufrad ist ein rotierendes mechanisches Bauteil, das sich in einer Flüssigkeit oder einem Gas befindet und dazu dient, die Geschwindigkeit eines Fluids oder Reaktors zu erhöhen oder den Druck zu senken, obwohl es meist zur Druckerhöhung ausgelegt ist. Sie kennen die Verwendung dieses mechanischen Bauteils in Pumpen. Es ist das Teil in Ihrer Maschine, das das Wasser herausfördert. In einem Turbolader drückt ein Laufrad Luft in den Motor, um das Kraftstoff-Luft-Gemisch zu erhöhen und mehr Leistung zu liefern. In großer Ausführung, wie bei Industrieventilatoren, Gebläsen und Absauganlagen, fördert das Laufrad in horizontaler Bauweise enorme Luftmengen zur Kühlung oder Belüftung, um die Maschinen zu betreiben, die Kühlung benötigen oder eine Abluftquelle in der Umgebung der Maschine erfordern.
Die Konstruktion und Fertigung eines Laufrads erfordert hohe Verantwortung. Zu grob gefertigt verursacht es unnötige Schwingungsverluste, läuft heiß, belastet die Welle und dämpft den Motor. Zu locker gefertigt führt es zu Undichtigkeiten und frühzeitigem Ausfall. Es ist leicht verständlich, warum ein gutes CNC-Laufrad die erste Wahl für Ihre eigenen typischen Anwendungen ist. Im Gegensatz zu Guss- und Crimp-Laufrädern, bei denen viele Probleme auf versteckte Porosität, fehlerhafte Konstruktion und Fertigung sowie Unwuchten zurückzuführen sind – ein weiteres häufiges Merkmal minderwertiger gegossener Rotationsantriebe und Halterungen.
CNC-gefräste Laufräder bieten einen echten und messbaren Grund, auf sie umzusteigen, wenn moderne Aufgaben geprüfte oder getestete Standards aus den Pumpenhandbüchern erfordern. Mit großer Sorgfalt aus massivem Material gefertigt, kann man sich auf die rotierenden Schaufeln voll verlassen. Wir führen Sie durch alles, was Sie über Laufradkonstruktion, Materialien, Typen und deren Fertigung wissen müssen, bis hin zu den besten Pumpenherstellern, um den richtigen Partner für Ihr Projekt auszuwählen.
Laufräder gibt es in drei Hauptkonstruktionsarten, die jeweils für unterschiedliche Anwendungen geeignet sind. Das Verständnis dieser Arten hilft Ihnen, das richtige Design für Ihre Pumpe, Ihren Ventilator oder Ihre Turbine auszuwählen.
| Laufradtyp | Beschreibung | Am besten geeignet für | Typische Anwendungen |
| Offenes Laufrad | Schaufeln direkt an einer zentralen Nabe befestigt, ohne Deckscheibe. Leicht zu reinigen, aber weniger effizient. | Flüssigkeiten mit Feststoffen oder Verunreinigungen | Abwasserpumpen, Schlammpumpen, Lebensmittelverarbeitung |
| Halboffenes Laufrad | Schaufeln haben eine rückseitige Deckscheibe, aber keine vordere Deckscheibe. Kompromiss zwischen Effizienz und Feststoffhandling. | Mäßige Feststoffe, allgemeine Industrie | Chemiepumpen, industrielle Prozesspumpen |
| Geschlossenes Laufrad | Schaufeln sind zwischen vorderer und rückseitiger Deckscheibe eingeschlossen. Am effizientesten, kann aber durch Feststoffe verstopfen. | Saubere Flüssigkeiten, hohe Effizienz | Reinwasserpumpen, Turbolader, Verdichter, Luftfahrtturbinen |
Für Hochleistungsanwendungen wie Turbolader, Verdichter und Luftfahrtturbinen sind geschlossene Laufräder der Standard. Sie bieten die beste Effizienz und Druckerzeugung – sind aber auch am aufwändigsten herzustellen. Hier wird die Pumpenlaufradfertigung mit fortschrittlicher CNC-Bearbeitung unverzichtbar.
Die Wahl des richtigen Materials ist entscheidend für die Leistung und Lebensdauer eines Laufrads. Faktoren wie Art des Fluids, Temperatur, Korrosionsrisiko und Drehzahl spielen eine Rolle.

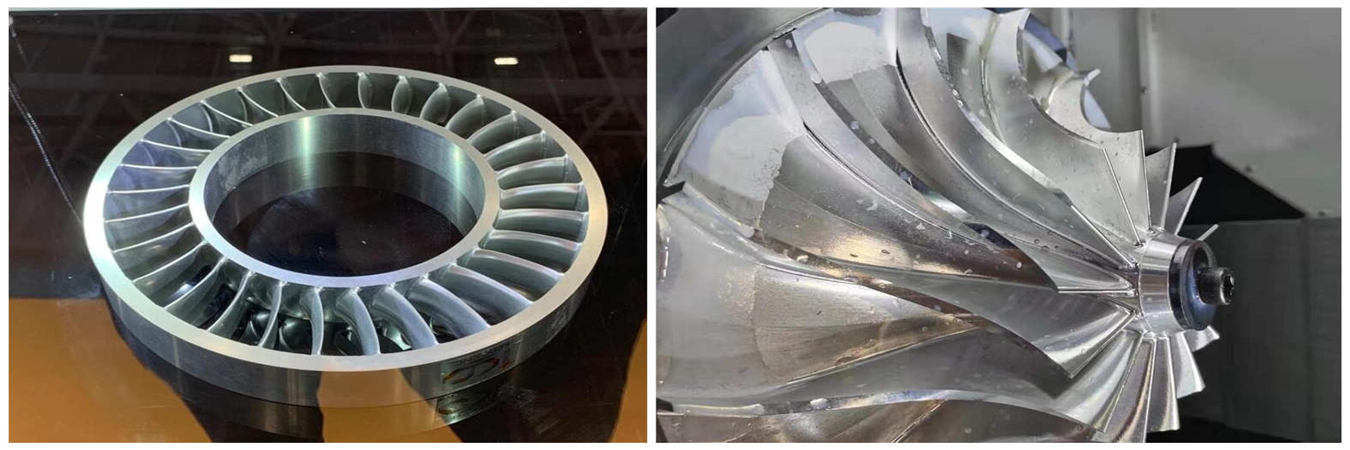

Leicht und gut zerspanbar, ist Aluminium das Material der Wahl, wenn Gewichtsreduzierung im Vordergrund steht und Korrosion weniger kritisch ist. Am besten geeignet für Kfz-Turbolader, Gebläse, Ventilatoren und Luftfahrtkomponenten.
Vorteile: Geringes Gewicht, gute Zerspanbarkeit, kosteneffizient
Nachteile: Geringere Festigkeit bei höheren Temperaturen und weniger Korrosionsbeständigkeit als Edelstahl oder Titan
Hersteller von Aluminium-Laufrädern: Bei der Fertigung von Turbinenlaufrädern für Automobil- und Gebläseanwendungen sollten Sie erwarten, CNC-gefräste Aluminium-Laufräder aus 6061 oder 7075 Aluminium zu finden.
Edelstahl ist korrosionsbeständiger und daher die erste Wahl für das Pumpen von Wasser und Chemikalien. Dieses Material wird häufig in maritimen Umgebungen eingesetzt. Edelstahl wird auch in der Lebensmittelverarbeitung aufgrund seiner Korrosionsbeständigkeit häufig verwendet.
Vorteile: Korrosionsbeständig und zäher als viele Baustähle.
Nachteile: Der Wechsel zu Edelstahl kann zu einem schwereren Laufrad führen, was möglicherweise nicht erforderlich ist.
Typische Hersteller von Edelstahl-Laufrädern: 306 oder 304L Edelstahl wird häufig für Standardpumpen verwendet.
Für Laufräder, die nicht immer eine reguläre 316er Qualität erfordern, kann in der Medizin- oder Lebensmittelindustrie 316L verwendet werden. Eine höherlegierte Legierung ist derzeit 17-4 PH. Dieser hochfeste Werkstoff kann für kleinere Laufräder mit sehr hohen mechanischen Eigenschaften verwendet werden.
Für Hochleistungsanwendungen mit einem hohen Festigkeits-Gewichts-Verhältnis ist Titan die erste Wahl, bietet aber auch eine hervorragende Korrosionsbeständigkeit.
Vorteile: Titan ist sehr leicht und weist ein außergewöhnlich hohes Festigkeits-Gewichts-Verhältnis bei Belastung auf, bei gleichzeitig hoher Korrosionsbeständigkeit.
Nachteile: Teuer im Vergleich zu Aluminium und Edelstahl, jedoch gut zerspanbar. Ein schwieriges Material, aber die besten ASTM-Standards sind verfügbar.
Einschränkungen: Teuerste Option, erfordert spezielle Bearbeitungskompetenz
Potentiell am besten geeignet für Pumpenlaufradhersteller, die strenge Spezifikationen hinsichtlich Gewicht, hoher Korrosionsbeständigkeit und einer Hochleistungsphilosophie bei der Fertigung ihrer Pumpen erfüllen müssen. Entdecken Sie unsere 5-Achsen-CNC-gefrästen Laufräder in verschiedenen Materialien →
Messing und Bronze bieten gute Korrosionsbeständigkeit und natürliche Gleiteigenschaften. Messing weist eine gute Korrosionsbeständigkeit auf, lässt sich gut zerspanen und hat unterschiedliche Grade natürlicher Gleitfähigkeit. Verwendung in kleineren Pumpen für milde chemische Flüssigkeiten.
Vorteile: Sehr gute Korrosionsbeständigkeit für milde Pumpvorgänge
Nachteile: Bronze/leichte und weiche Metalle sind nicht sehr robust.
Am besten geeignet für kleine Pumpenlaufrad-Volumen, für den Einstieg.
Wie wird aus einem Metallblock ein effizientes Laufrad? Hier ist der Fertigungsprozess von Pumpenlaufrädern, der typischerweise von erfahrenen Laufradpumpenherstellern angewendet wird.
Es beginnt mit einem 3D-CAD-Modell. Die Laufradgeometrie ist komplex: Die Schaufelwinkel, deren Dicke und Krümmung beeinflussen die Leistung. Moderne Laufradkonstruktion nutzt manchmal numerische Strömungsmechanik (CFD)-Analysen zur Effizienzoptimierung, lange bevor das erste Metall geschnitten wird.
Abhängig von der Anwendung wird das richtige Material ausgewählt. Für kritische Anwendungen ermöglichen Materialzertifikate (Werksprüfzeugnisse) die Rückverfolgbarkeit bis zur ursprünglichen Schmelze.

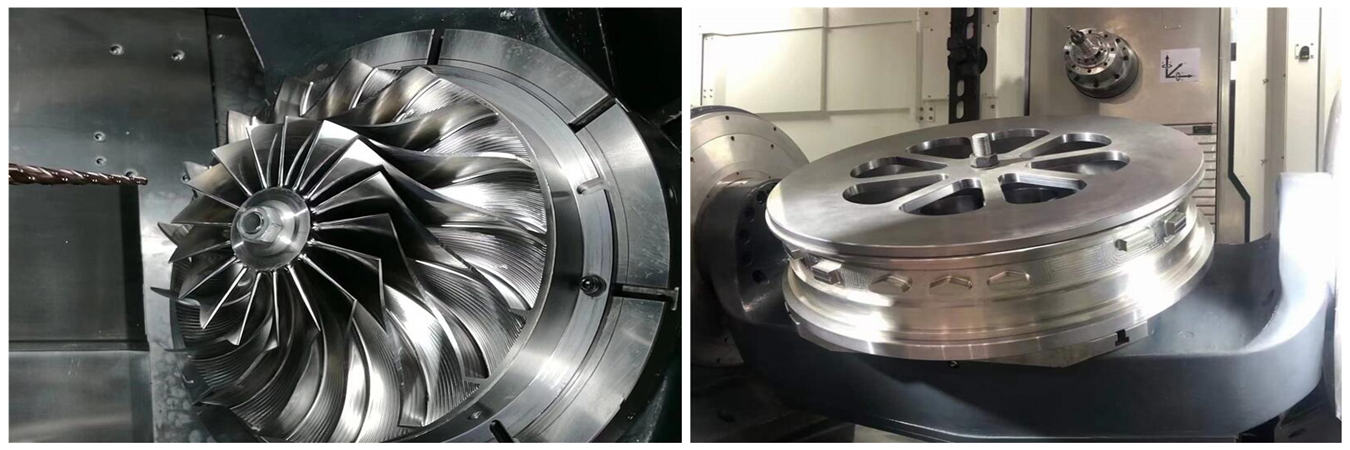

Hier kommt die Präzision ins Spiel. Laufradventilatorhersteller und Pumpenlaufradhersteller setzen moderne 5-Achsen-CNC-Bearbeitung ein, um das Laufrad aus massivem Material zu fräsen.
Warum 5-Achsen? Weil die Schaufeln des Laufrads gekrümmt und manchmal sogar hinterschnitten sind, was bei herkömmlichen 3-Achsen-Maschinen nicht möglich ist. Das Schneidwerkzeug muss aus überraschenden Winkeln an das Werkstück herangeführt werden. Die 5-Achsen-Bearbeitung ermöglicht es dem Schneidwerkzeug, das Teil aus allen Winkeln zu bearbeiten, sodass sehr komplexe Schaufeln in einem einzigen Prozess ohne zusätzliche Operationen oder Handarbeit gefertigt werden können.
Dies ist bei geschlossenen Laufrädern immer knifflig, da die Zwischenräume der Laufradschaufeln durch eine kleine „Öffnung“ bearbeitet werden müssen, was spezielle Werkzeuge und sorgfältige Programmierung erfordert.
Ein unwuchtiges Laufrad würde vibrieren, die Lager verschleißen, die Pumpe laut zerstören und den Bediener vorzeitig verärgern. Daher werden Laufräder dynamisch ausgewuchtet: Sie werden bei Betriebsdrehzahl gedreht, während Unwuchten gemessen und korrigiert werden.
Dieser Prozess ist besonders wichtig bei kleinen Turbinen-Hochgeschwindigkeitsanwendungen wie Turboladern und Turbinenlaufrädern, da selbst eine kleine Unwucht bei 50.000 U/min zu starken Schwingungen führt.
Die Oberflächengüte beeinflusst die Effizienz (glattere Oberflächen bedeuten weniger Strömungswiderstand) und die Korrosionsbeständigkeit. Typische Veredelungsschritte sind:
