In der hart umkämpften Welt der Präzisionsfertigung gibt es nur wenige Materialien, die sowohl wie eine Verführerin als auch wie ein Drache wirken – Titan. Für Ingenieure, die die nächste Generation von Luft- und Raumfahrtteilen, lebensrettenden medizinischen Implantaten oder Hochgeschwindigkeits-Rennkomponenten entwickeln, ist das Verhältnis von Festigkeit zu Gewicht, die Korrosionsbeständigkeit und die Biokompatibilität von Titan unübertroffen. Doch aus einer rohen Titanstange ein extrem robustes, geschwungenes und mikrongenaues Bauteil zu fertigen, erfordert eine besondere Mischung aus Maschine, Werkzeugen und Fachwissen. Hier wird die Präzision der Schweizer Zerspanung von Titan nicht nur zu einer Option, sondern zu einer Notwendigkeit.
Wir bei Falcon CNC Swiss dienen der Ingenieursgemeinschaft, indem wir dieses Wissen entwickeln. Als führende Werkstatt für Schweizer Zerspanung von Titan wissen wir, dass der Erfolg auf dem grundlegenden Verständnis der Wechselwirkung zwischen Schneidwerkzeug und Titan beruht. Dieser Leitfaden, geschrieben vom Arbeitsplatz des Ingenieurs, behandelt die Grundlagen der Titan-Schweizer-Drehteilfertigung – für Sie.
Es gibt eine alte Weisheit in der Technik: Bevor man sich mit dem „Wie“ beschäftigt, muss man das „Warum“ verstehen. Titan wird nicht wegen seiner leichten Bearbeitbarkeit gewählt; es wird bearbeitet, weil die Anwendung es erfordert.
Festigkeit zu Gewicht: Titan bietet, je nach Legierung, vergleichbare Festigkeitseigenschaften wie viele Stähle, bei fast der Hälfte des Gewichts. Damit ist das Material ideal für Flugzeughalterungen, Verbindungselemente und überall dort, wo das Gewicht rotierender oder nutzlasttragender Teile eine Rolle spielt.
Korrosionsbeständigkeit und Biokompatibilität: Gängige Bearbeitungslegierungen wie Ti-6Al-4V (Grade 5) sind im menschlichen Körper inert und widerstehen Korrosion durch Körperflüssigkeiten und Sterilisation. Damit ist das Material ideal für chirurgische Instrumente, Implantate und Dentalprodukte.
Hitzebeständigkeit: Titan behält seine mechanischen Eigenschaften bei Temperaturen, bei denen Aluminiumlegierungen bereits an Festigkeit verlieren. Damit ist es ein geeigneter Kandidat für Luft- und Raumfahrtkomponenten in der Nähe von Triebwerken.
Nicht magnetisch und geringe Wärmeleitfähigkeit: Gewünscht für die Kalibrierung kleiner elektronischer oder wissenschaftlicher Geräte.
Die Herausforderung liegt jedoch in genau den Eigenschaften, die Titan zu einem hervorragenden Material machen. Die geringe Wärmeleitfähigkeit von Titan führt dazu, dass bei unzureichend aggressivem Vorschub und Schnitttiefe die Wärme an der Schneidkante verbleibt und nicht vollständig auf den Span übergeht, was zu schnellem Verschleiß führt. Seine hohe Festigkeit erfordert erhebliche Kräfte zum Schneiden des Metalls, und dies in Verbindung mit der natürlichen Tendenz zur Kaltverfestigung kann zu schlechter Oberflächengüte und Werkzeugversagen führen, wenn nicht richtig darauf geachtet wird.

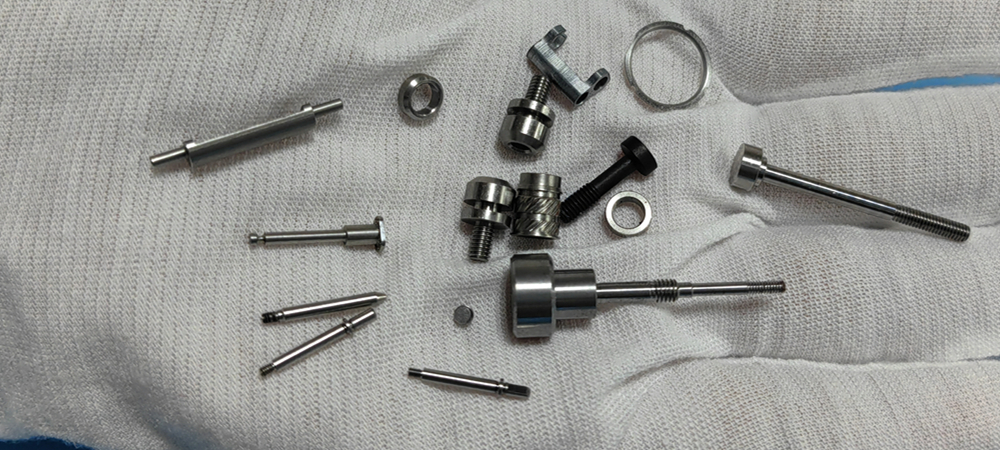

Wenn es um die Schweizer Zerspanung kleiner Titanteile geht, liefert nichts Besseres als eine Schweizer Drehmaschine. Dieser besondere Typ von CNC-Drehmaschine umgeht gekonnt die wichtigsten Bearbeitungsprobleme von Titan:
Unübertroffene Unterstützung: Die Führungsbuchse der Maschine stützt das Werkstück nur wenige Millimeter von der Schneidaktion entfernt. Diese Unterstützung ist bei der Bearbeitung langer, schlanker Teile, wie Stifte, Wellen und Verbindungselemente, die für die Schweizer Drehteilfertigung von Titan charakteristisch sind, von großer Bedeutung. Um Rattern und schlechte Toleranzen in dieser bekanntermaßen schwierig zu bearbeitenden Legierung zu vermeiden, ist Steifigkeit in der Maschine erforderlich.
Bereit für Hitze: Die Nähe der Führungsbuchse und die sofortige Verfügbarkeit von Hochdruckkühlmittel direkt an der Schnittstelle helfen, das HitzeProblem von Titan zu bewältigen. Die Wärmeabfuhr ist der Schlüssel zur Aufrechterhaltung der Werkzeugstandzeit und der Maßhaltigkeit.
Achsensynchronität: Moderne CNC-Schweizer-Drehmaschinen kombinieren angetriebene Werkzeuge und Gegenspindeln für die vollständige Bearbeitung von Präzisions-Schweizer-Zerspanungsteilen aus Titan in einer einzigen Aufspannung. Die Handhabung eines teuren, teilweise bearbeiteten Titanrohlings zu vermeiden, steigert Ausbeute, Konsistenz und Durchsatz.
Nun tauchen wir tiefer in die Frage der für die Schweizer Zerspanung geeigneten Titanlegierungen ein. Nicht jedes Titan ist gleich, und die Entscheidung über die zu verwendende Legierung ist die erste wichtige Entscheidung für jedes Projekt.
Reintitan (Grade 1-4): Weicher und duktiler als Legierungen. Einfacher zu bearbeiten, aber nicht fester. Verwendet für korrosionsbeständige Platten, Rohre und einige medizinische Anwendungen, bei denen maximale Umformbarkeit erforderlich ist.
Ti-6Al-4V (Grade 5): Das Arbeitspferd der Titanlegierungswelt, Ti-6-4 macht fast die Hälfte des gesamten verwendeten Titans aus. Hervorragendes Gleichgewicht von Festigkeit, Gewicht und Korrosionsbeständigkeit. Die Schweizer Zerspanung von Titan Grade 5 ist die häufigste Anfrage, die wir für Luft- und Raumfahrt, Medizintechnik und Performance-Automotive erhalten. Die Bearbeitbarkeit ist gut und erfordert mäßig disziplinierte Parameter.
Ti-6Al-4V ELI (Grade 23): Version von Grade 5 mit „Extra Low Interstitial“. Höhere Reinheit, erhöhte Bruchzähigkeit und verbesserte Duktilität. Die Legierung für die Schweizer Zerspanung von medizinischen Teilen aus Titan, insbesondere implantierbaren Geräten, bei denen Aspekte der Biokompatibilität und Ermüdungslebensdauer von größter Bedeutung sind.
Andere Legierungen (Beta-Legierungen wie Ti-3Al-8V-6Cr-4Mo-4Zr): Sehr fest, duktiler und mit verbesserter Kaltumformbarkeit, aber mit noch größeren Bearbeitungsschwierigkeiten. Oft ist ein völlig anderer Ansatz und eine andere Disziplin erforderlich, mit strengen Anforderungen an Werkzeuge und Werkzeugbahnen.
Der Erfolg bei der Schweizer Zerspanung von Titan hängt von der Liebe zum Detail ab. Hier sind die Prinzipien, nach denen wir bei Falcon CNC Swiss leben:
Werkzeuge und Geometrie: Wir verwenden hochwertige, unbeschichtete oder AlTiN-beschichtete Mikrokorn-Hartmetallwerkzeuge. Scharfe Schneidkanten mit positivem Spanwinkel und polierten Spannuten sind entscheidend, um die Schnittkräfte zu reduzieren und die Spanabfuhr zu unterstützen. Die Werkzeugsteifigkeit ist von entscheidender Bedeutung.
Schnittgeschwindigkeit, Vorschub und Schnitttiefe: Die Schlüssel hier sind niedrige Schnittgeschwindigkeit, hoher Vorschub und stabile Spanbelastung. Wenn wir zu langsam werden, reiben wir und verfestigen das Material; wenn wir zu schnell gehen, erzeugen wir zerstörerische Hitze. Indem wir in den weicheren Zustand des Schnitts unterhalb der kaltverfestigten Zone eintauchen, arbeiten wir mit einer relativ zügigen Bearbeitung und einem stabilen, aggressiven Vorschub. Die entstehende Wärme wird in die Spanbildung gesteckt, und wir erhalten konsequent einen „leichten“ Span mit vorhersagbaren Abmessungen und relativ geringer Härte.
Spanbildung und -abfuhr: Unser treuer Diener, der Span, dient uns als primäres Mittel zur Wärmeabfuhr. Wir justieren die Parameter so, dass ein Span entsteht, der sich zu einer klar definierten „6“- oder „9“-Form rollt und sauber bricht. Kontinuierliche „Vogelnest“-Späne sind selbstmörderisch, da sie die Gefahr des Umwickelns des Teils und anschließender Beschädigung oder übermäßiger Ausfallzeiten bergen. Unsere Hochdruck-Kühlmittelsysteme sind darauf ausgelegt, dies zu vermeiden und die Späne sofort wegzublasen!
Vorrichtung und Werkstückspannung: Über die Führungsbuchse hinaus verwenden wir kundenspezifische, gehärtete Werkzeuge und Vorrichtungen, um die Stabilität der Aufspannung zu gewährleisten, da jegliche Schwingungen auf das Teil übertragen werden und damit die Werkzeugstandzeit verkürzen oder die Oberflächengüte beeinträchtigen.

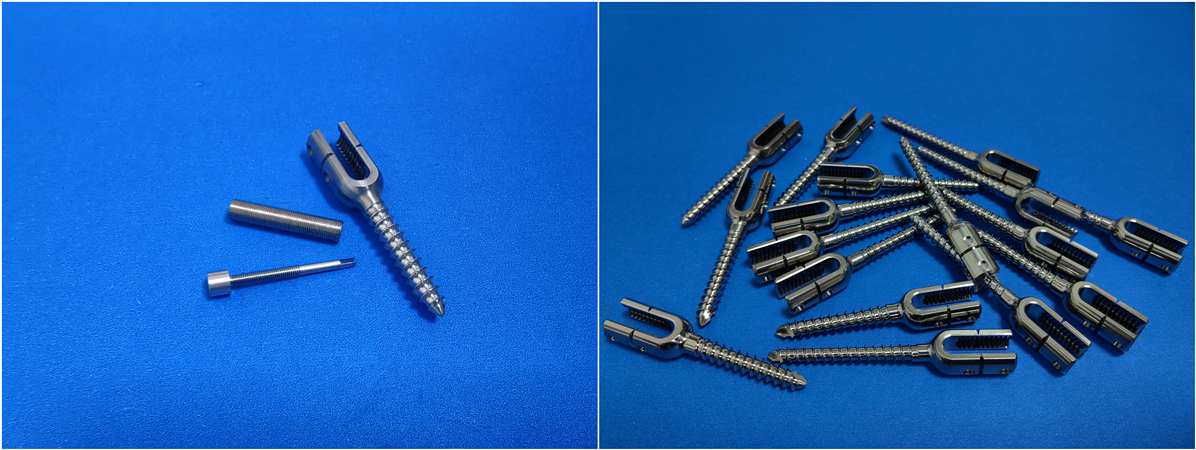

Nehmen wir dieses Bauteil einer Wirbelsäulenversteifungsvorrichtung: eine komplexe, winzige Schraube mit anspruchsvollen Gewinden und anatomischer Reichweite. Gefertigt aus Ti-6Al-4V ELI (Grade 23).
Herausforderung:
Makellose Oberfläche für Biokompatibilität, Toleranzen von ±0,005 mm an bestimmten Merkmalen und keine Möglichkeit von Fehlern wie Mikrorissen oder Eigenspannungen, die zu einem Versagen im Körper führen könnten.
Materialzertifizierung: Stangenmaterial, Ti-Legierung 5-5-5 gemäß ASTM F136, chargenrückverfolgbar.
Prozessdesign: CAM-Programmierung mit trochoidalen Fräsbahnen für Taschen, was zu konstantem Werkzeugeingriff und Wärmeverteilung führt (und keine verschmierte Oberfläche). Das Wirbeln von Schraubengewinden führt zu einem viel stärkeren und genaueren Gewinde.
Prozessbegleitende Prüfung: Teile werden zwischen den Bearbeitungsschritten „angetastet“, um sicherzustellen, dass die Merkmale innerhalb der Spezifikation liegen, bevor die Endbearbeitung erfolgt. Wir wollen nicht, dass so teure Teile aus der Toleranz fallen.
Nachbearbeitung: Die Teile werden entgratet, gereinigt und gemäß medizinischen Standards für Sauberkeit passiviert.
Dieses Maß an kontrollierter, fachmännischer Präzisions-Schweizer-Zerspanung von Titan verwandelt ein Design in ein zuverlässiges, lebensverbesserndes Gerät.
Angesichts der Komplexität und der Kosten ist die Wahl Ihres Partners für die Schweizer Zerspanung von Titan in China oder anderswo eine strategische Entscheidung. Achten Sie auf:
Transparente Expertise: Sie sollten selbstbewusst über Werkzeugstrategien, Wärmemanagement und Spanbildung sprechen, nicht nur einen Preis nennen.
Spezialisierte Ausrüstung: Fragen Sie nach Maschinenfähigkeiten, Hochdruck-Kühlmittelsystemen (mindestens 70 bar) und Spindeltechnologie, die für harte Materialien ausgelegt ist.
Qualitätsinfrastruktur: Prozessbegleitende Antastsysteme, Nachprozess-Koordinatenmessgerät-Prüfung und Materialzertifizierungsprozesse sind unerlässlich. Zertifizierungen nach ISO 9001 und ISO 13485 oder IATF 16949 sind starke Indikatoren für einen systematischen Ansatz.
DFM-Input (Design for Manufacturability): Ein echter Partner wird Ihre Zeichnungen frühzeitig prüfen und geringfügige Änderungen an Radien, Wandstärken oder Toleranzen vorschlagen, die die Fertigbarkeit und Kosten dramatisch verbessern, ohne die Funktion zu beeinträchtigen.
