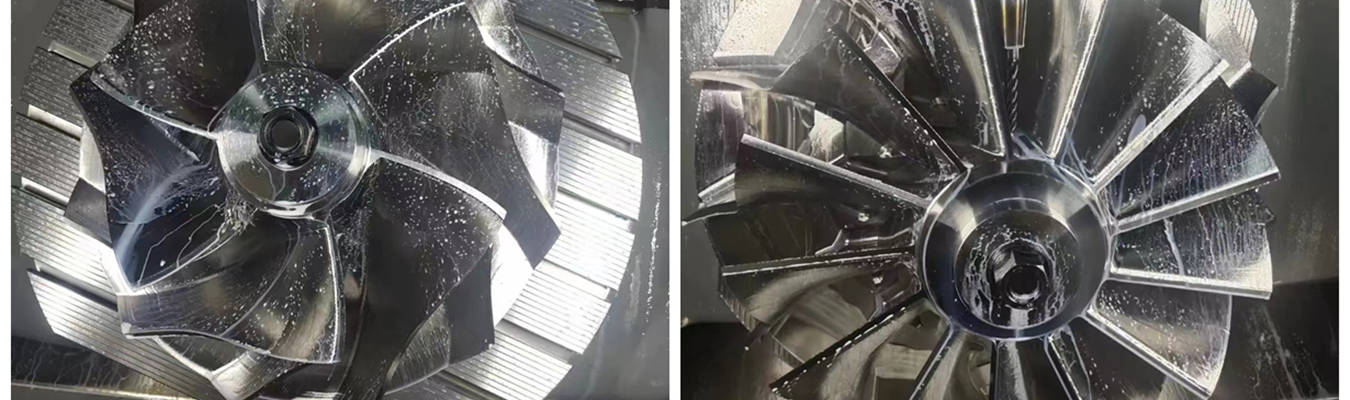

Präzisions-CNC-Bearbeitung von Laufrädern: Wie man dünne Wände, Oberflächenqualität und dynamisches Auswuchten meistert

Einleitung: Warum die Laufradbearbeitung eine der anspruchsvollsten CNC-Herausforderungen ist

In der Welt von Pumpen, Kompressoren, Turbinen und Turboladern fungieren Laufräder als deren „Herz", da sie dazu bestimmt sind, Gas oder Flüssigkeiten effizient zu bewegen. Die Herstellung dieser Laufräder kann jedoch äußerst komplex sein. Jedes Laufrad ist im Wesentlichen ein geometrisches Puzzle. Es besteht aus extrem dünnen, gekrümmten Schaufeln, tief eingelassenen Strömungskanälen und komplexen, aerodynamischen Oberflächen, die alle aus massivem Metall gefertigt sind.

Dieser Leitfaden zeigt Ihnen, was bei der Laufradbearbeitung funktioniert. Kein unnötiger Schnickschnack, keine akademische Theorie: nur praktische Ingenieurskunst zum richtigen Umgang mit dünnwandigen Laufradschaufeln, zur Bestimmung der optimalen Schnittabfolge und zur Materialauswahl unter Berücksichtigung Ihres Budgets.

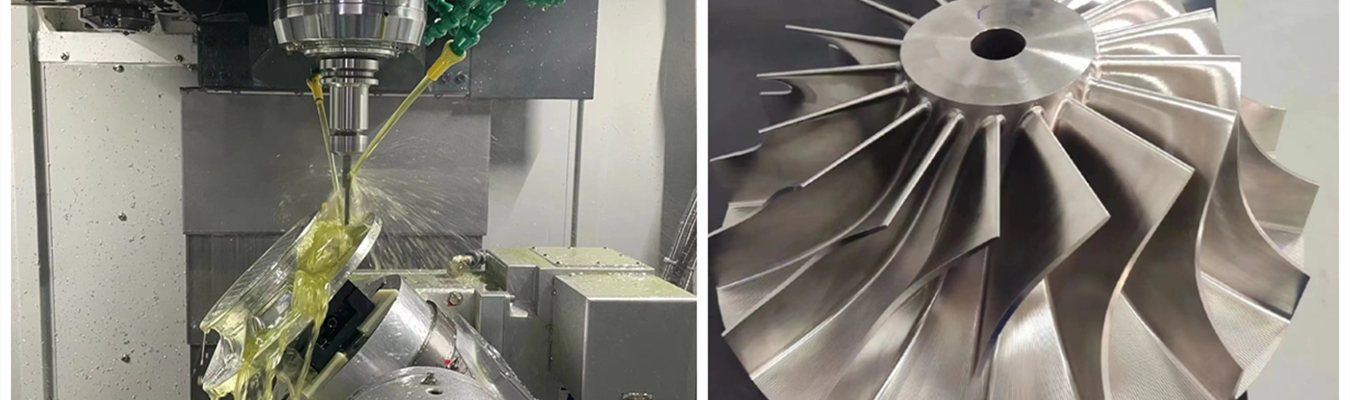

Ob Sie im Bereich der OEM-Laufradbearbeitung tätig sind, als Maschinist in der industriellen Laufradbearbeitung arbeiten oder bearbeitete Laufradprototypen herstellen, Sie benötigen einen Partner, der diese Herausforderungen versteht. Darüber hinaus unterstützen wir Sie bei jedem Schritt des Prozesses, von der Vorrichtung und Werkzeugbahnstrategie bis hin zum dynamischen Auswuchten und zur Endbearbeitung der Teile. Wenn Sie Ihre eigenen Laufräder herstellen oder diese von einem anderen renommierten CNC-Fertigungsdienstleister beziehen, müssen Sie wissen, wo die Produktion ohne Qualitätseinbußen optimiert werden kann und wo es keine Bereiche für Abstriche gibt.

Herausforderungen bei der Laufradbearbeitung: Dünne Wände, Rattern und enge Zugänglichkeit

Die Herstellung von Industrielaufrädern umfasst verschiedene Prozesse, wie die Bearbeitung von Zentrifugallaufrädern für Pumpen, die Bearbeitung von Turbinenlaufrädern für Luft- und Raumfahrtanwendungen und die Bearbeitung von Pumpenlaufrädern für Fluidsysteme. Alle diese Prozesse haben die gleichen Kernherausforderungen.

Die Flexibilität dünnwandiger Konstruktionen ist der wahre Feind

Dünnwandige Laufradschaufeln sind für eine gute Strömungsdynamik und Gewichtsreduzierung ausgelegt und weisen aufgrund ihrer dünnen Beschaffenheit typischerweise eine sehr geringe Steifigkeit auf. Wenn das Schneidwerkzeug die Schaufel eines Laufrads kontaktiert, weicht die dünne Schaufel vom Werkzeug zurück, was zu Unstimmigkeiten bei den Abmessungen, der Oberflächengüte und der Gesamtgeometrie führt.

Dünnwandige Komponenten sind beim Bearbeiten zudem sehr anfällig für Rattern (Vibrationen). Je tiefer das Werkzeug schneidet, desto stärker wird das Rattern aufgrund der sich ständig ändernden Steifigkeit des Werkstücks. Bei Materialien wie Titan oder Inconel, die häufig bei der Bearbeitung von Turbinenlaufrädern verwendet werden, wird dieses Problem durch die schlechte Wärmeleitfähigkeit noch verstärkt.

Tiefe Strömungskanäle und Werkzeugkollisionen

Zwischen den Schaufeln eines Laufrads befinden sich tiefe, enge Kanäle. Um die Nabenhöhe zu bearbeiten, muss das Werkzeug den Boden des Kanals erreichen und dann beide Schaufelflächen hinaufgehen. Lange Werkzeuge biegen sich beim Schneiden. Standard-Werkzeughalter können mit den Schaufeln kollidieren. Zudem sind die Schaufeln selbst typischerweise in komplexe Freiformflächen gedreht, was den Zugang ständig erschwert.

Enge Toleranzen und Anforderungen an die Oberflächengüte

Die erforderliche Präzision für Hochgeschwindigkeits-Turbomaschinenlaufräder ist außergewöhnlich. Ein Nichteinhalten der engen Geometrien führt zu Unstimmigkeiten bei den Abmessungen und der Oberflächengüte, die einen aerodynamischen Widerstand erzeugen, was zu geringerer Effizienz und mehr Lärm führt. Ein Nichteinhalten der korrekten Schaufelposition führt zu einer Störung der Strömung. Unter Berücksichtigung der Anforderungen an das dynamische Auswuchten wird jede Unstimmigkeit in der Bearbeitung zu einer Vibration, die nicht ausgewuchtet werden kann.

Aus diesem Grund ist die Bearbeitung von Laufrädern mit engen Toleranzen bei solchen Anwendungen von entscheidender Bedeutung. Bei Falcon CNC Swiss sind wir Spezialisten für die konsequente Einhaltung enger Toleranzen.

Bearbeitungsreihenfolge und Vorrichtungsdesign für die Laufradbearbeitung

Die Reihenfolge, in der Sie Ihre Teile bearbeiten, wirkt sich auf jeden Aspekt Ihres Geschäfts aus. Die richtige Reihenfolge stellt sicher, dass die Komponente stabil bleibt, während sie die Materialabtragung, die Spanabfuhr und die Wärme der Komponenten ausgleicht und gleichzeitig die Möglichkeit bietet, die Produktivitätsanforderungen zu erfüllen.

Typische Fünf-Achsen-Bearbeitungssequenz für Laufräder

Die typische Fünf-Achsen-Bearbeitungssequenz für Laufräder beginnt mit Vollmaterialstangen oder geschmiedeten Rohlingen. Die Bearbeitung von Laufrädern aus Vollmaterial führt zu Teilen höherer Qualität, mehr Designflexibilität und ersetzt zunehmend Gussteile für den Einsatz in leistungsstarken Turbomaschinen.

Standardarbeitsablauf:

• Vorbereitung des Rohlings – Außendurchmesser drehen, Stirnflächen plandrehen, Zentrierbohrungen für die Vorrichtung bohren.

• Drei-Achsen-Vorbearbeitung – Entfernen von Massivmaterial um die Nabe herum, um einen Fünf-Achsen-Werkzeugzugang ohne übermäßigen Leerschnitt zu ermöglichen.

• Fünf-Achsen-Schruppen zwischen den Schaufeln – Entfernen von Material aus jedem Strömungskanal. Belassen von Aufmaß auf den Schaufelflächen für die Schlichtbearbeitung.

• Fünf-Achsen-Schlichten – Reinigen der Naben- und Schaufelflächen bis auf 0,1–0,2 mm der Endabmessungen.

• Schlichten der Schaufeln – Endbearbeitung durch Umfangs- oder Punktfräsen, abhängig von der Krümmung.

• Schlichten der Nabe – Endbearbeitung der Nabenhöhe zwischen jedem Schaufelsatz.

• Schlichten der Ausrundungen – Übergangsradius zwischen Schaufel und Nabe verschleifen. Diese Ausrundungen sind hochbelastete Zonen und müssen glatt sein.

• Dynamisches Auswuchten – Messen und Korrigieren der Unwucht gemäß ISO 1940.

Vorrichtungsdesign – Der unbesungene Held

Laufräder haben eine symmetrische Form, aber das Einspannen kann etwas schwierig sein. Das Einspannen über den Außendurchmesser oder durch eine Schraubenbohrung in der Mitte funktioniert bei komplexen Fünf-Achsen-Arbeiten aufgrund des blockierten Zugangs nicht.

Die beste Methode zum Einspannen eines Laufrads ist eine kundenspezifisch gefertigte, bearbeitete Vorrichtung, die an der Montagefläche des Laufrads angeschraubt wird und dann auf dem Fünf-Achsen-Tisch montiert wird. Das Laufrad behält so während des gesamten Bearbeitungsprozesses eine wiederholbare Ausrichtung.

Die mehrachsige CNC-Bearbeitung von Laufrädern erfordert dieses Maß an Vorrichtungspräzision. Integrierte Spannvorrichtungen ermöglichen den gesamten Bearbeitungsprozess in einer einzigen Aufspannung mit weniger Fehlern und erhöhter Effizienz. Darüber hinaus erfordern Turbinenlaufräder mit hoher Festigkeit, die aus hochfesten Materialien bearbeitet werden, ein gesamtes Maschinen-Vorrichtungssystem, das ausreichend steif ist, um den Schnittkräften standzuhalten. Erfahren Sie mehr über Falcon CNC Swiss Präzisions-CNC-Laufradfertigung.

Verbesserung von dynamischem Auswuchten und Oberflächenqualität bei der Laufradbearbeitung

Dynamisches Auswuchten: Warum eine schlechte Stelle das gesamte Teil ruiniert

Ein fehlerhaftes Laufrad kann zu Schäden an den Lagern, Vibrationen, Energieverschwendung und vorzeitigem Ausfall führen. Das Hinzufügen von Material (Spachtelmasse) zu einem bearbeiteten Bauteil oder das Bohren von Löchern bietet nur eine vorübergehende Lösung für ein Bearbeitungsproblem, ist aber keine Lösung des Problems.

Pumpenlaufräder werden typischerweise nach ISO 1940 G6.3, G6.0 und G5.0 Standards gefertigt, aber Hochgeschwindigkeitsanwendungen können G2.5 oder G1.0 erfordern. Diese Normen erlauben eine bestimmte Unwucht basierend auf der Betriebsdrehzahl des Rotors. Beispielsweise müsste ein 10 kg schweres Pumpenlaufrad bei 3.000 U/min eine Restunwucht von 8 g·mm aufweisen, um den G2.5-Standard zu erfüllen.

Das Anstreben eines höheren Standards als erforderlich kann die Kosten ohne nennenswerte Vorteile erhöhen. Durch den Einsatz eines Präzisions-Dynamikauswuchtens wird die Vibrationsamplitude stark reduziert und die Konsistenz des Auswuchtens einer großen Anzahl von Laufrädern beibehalten.

Um konsistente Auswuchtergebnisse zu erzielen:

• Sicherstellen, dass jede Schaufel eine identische Gewichtsverteilung aufweist

• Sicherstellen, dass alle Schaufelflächen symmetrisch sind, bevor das Teil die Maschine verlässt

• Zweiebenen-(Dynamik-)Auswuchten anstelle von Ein-Ebenen-Auswuchten verwenden, es sei denn, die Geometrie rechtfertigt etwas anderes

Schnittstrategien für Oberflächengüte und Genauigkeit

Die Schlichtbearbeitung unterscheidet gute Laufräder von großartigen. Die Oberflächengüte wirkt sich direkt auf Aerodynamik, Geräuschentwicklung und Ermüdungslebensdauer aus. Dies gilt insbesondere für die Bearbeitung beschichteter Laufräder – Beschichtungen haften besser auf glatten Oberflächen und verlängern die Lebensdauer der Komponente.

Bewährte Verfahren für die Schlichtbearbeitung:

• Verwendung spezieller Laufrad-Programmiermodule, die die Schaufel-Naben-Geometrie verstehen

• Auswahl zwischen Umfangs- und Punktfräsen basierend auf der Schaufelkrümmung

• Kontrolle der Schrittweiten – zu große hinterlassen Riefen; zu kleine verlängern die Zykluszeit

• Anwendung von Werkzeugachsglättung, um Richtungswechsel zu verhindern, die Bearbeitungsspuren hinterlassen

Wie das Laufraddesign die Bearbeitungskosten und -effizienz beeinflusst

Konstruktionsentscheidungen, die früh im CAD getroffen werden, haben tiefgreifende Auswirkungen auf die Fertigungskosten. So wirken sie sich aus.

Was die Kosten in die Höhe treibt

Kostensenkung ohne Leistungseinbußen

1. Toleranzen wo möglich lockern – Nur kritische Schnittstellen benötigen Mikrometer-Präzision.

2. Fasen oder Radien an scharfen Ecken hinzufügen – Erleichtert den Werkzeugzug
