Kundenspezifische Schrauben und Verbindungselemente: Ein vollständiger technischer Leitfaden zu Materialien und Herstellung

Einleitung: Das Argument für kundenspezifische Verbindungselemente

Standardverbindungselemente (manchmal auch als Massenware bezeichnet) wie Muttern und Schrauben können in vielen Situationen eingesetzt werden; wenn Ihre Konstruktion jedoch ein spezielles Gewindeprofil, eine besondere Länge, ein spezielles Material oder eine einzigartige Kopfkonfiguration erfordert, sind Standardverbindungselemente für Ihre Anwendung nicht geeignet.

Kundenspezifische Schrauben und Verbindungselemente schließen die Lücke zwischen Standardkatalogen und der Erfüllung Ihrer spezifischen Anforderungen und Spezifikationen. Sie gewährleisten die richtige Passform, Materialeigenschaften und gleichbleibende Leistung in Umgebungen wie: Luft- und Raumfahrtbaugruppen, medizinische Implantate und Industriemaschinen.

Dieser Leitfaden erläutert, was Ingenieure und Einkäufer über die Herstellung kundenspezifischer Schrauben wissen müssen: wie der Prozess abläuft, wie man die richtigen Werkstoffe auswählt, wie man die Herstellungsdurchlaufzeit abschätzt und wie man einen seriösen Hersteller von kundenspezifischen Schrauben identifiziert, der Teile konstant nach Spezifikation liefern kann.

Was sind kundenspezifische Schrauben und Verbindungselemente?

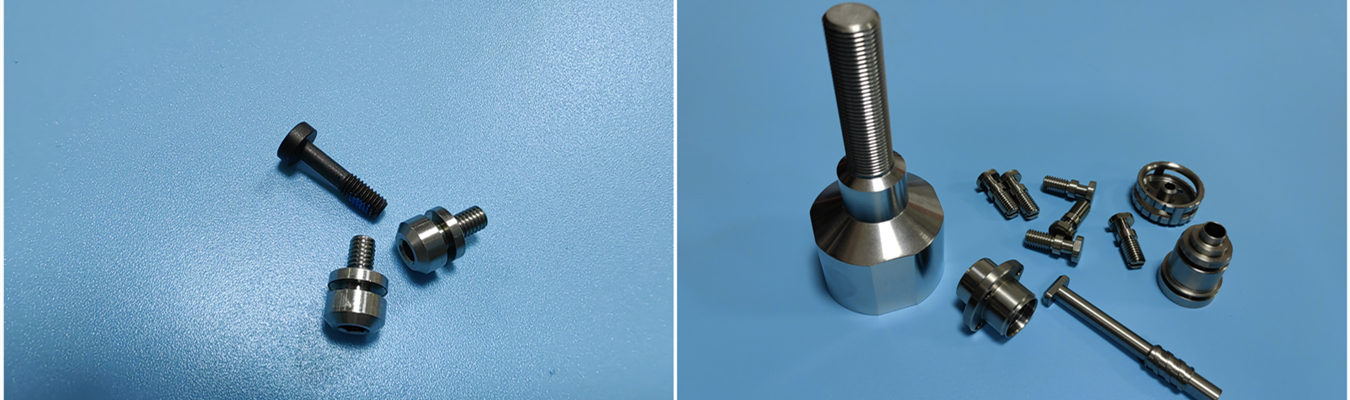

Kundenspezifische Schrauben sind Gewindeverbindungselemente, die nach nicht standardmäßigen Spezifikationen gefertigt werden. Im Gegensatz zu Standardschrauben, die den Industrienormen (ASTM, ISO, DIN) folgen, werden kundenspezifische Schrauben in Bezug auf spezifische Lastbedingungen, Umgebungseinflüsse und Maßanforderungen entwickelt, die für Ihre Anwendung einzigartig sind.

Kundenspezifische Verbindungselemente umfassen ein breites Spektrum:

• Kundenspezifische Maschinenschrauben für Präzisionsinstrumente erfordern exakte Steigungen und Kopfgeometrien, die in Standardtabellen nicht abgebildet werden können

• Maßgeschneiderte Schrauben mit ungewöhnlichen Längen oder Materialspezifikationen für spezielle Maschinen

• Kundenspezifische industrielle Verbindungselemente, die extremen Temperaturen, korrosiven Chemikalien oder Umgebungen mit starken Vibrationen standhalten

• Wenn Standard-Hardware Ihre Anforderungen nicht erfüllen kann, werden maßgefertigte Schrauben zur einzig möglichen Lösung.

Technischer Leitfaden: Werkstoffauswahl für kundenspezifische Schrauben und Verbindungselemente

Die Wahl des richtigen Werkstoffs für kundenspezifische Schrauben und Muttern ist die wichtigste technische Entscheidung im Entwicklungsprozess. Die Werkstoffauswahl beeinflusst Festigkeit, Korrosionsbeständigkeit, Gewicht, Kosten und letztendlich die Lebensdauer Ihrer Baugruppe.

Gängige Werkstoffe für kundenspezifische Verbindungselemente

Alle Werkstoffe weisen gewisse Kompromisse auf. Beispielsweise sind kundenspezifische Schrauben aus Kohlenstoffstahl der Güte 8 kostengünstig, haben aber keine Korrosionsbeständigkeit, sodass sie korrosionsanfällige Beschichtungen benötigen, während Titan eine hervorragende Korrosionsbeständigkeit und Biokompatibilität aufweist, aber eine fortschrittliche CNC-Präzisionsdrehmaschine (Swiss-Screw-Machining) und spezielle Kühlmittel für die Bearbeitung erfordert. Edelstahl ist ein guter Kompromiss zwischen diesen beiden Extremen, da er eine angemessene Korrosionsbeständigkeit und eine mäßige Zerspanbarkeit aufweist.

Checkliste für die Werkstoffauswahl

Bei der Auswahl von Werkstoffen für kundenspezifische Schrauben und Verbindungselemente sollten Sie Folgendes beachten:

• Anforderungen an die Zugfestigkeit: Wie viel Last muss das Verbindungselement tragen?

• Umgebungseinflüsse: Wird es Feuchtigkeit, Chemikalien, Salzwasser oder extremen Temperaturen ausgesetzt sein?

• Gewichtsbeschränkungen: Ist eine Gewichtsreduzierung für Ihre Anwendung entscheidend?

• Einhaltung gesetzlicher Vorschriften: Muss der Werkstoff FDA-, ASTM- oder ISO-Normen erfüllen?

• Kostenbudget: Kann das Projekt bei Bedarf die Kosten für Premiumwerkstoffe verkraften?

Bei Anwendungen, die kundenspezifische industrielle Verbindungselemente erfordern, führt die Abwägung dieser Faktoren zusammen mit einem Hersteller von kundenspezifischen Schrauben während der Konstruktionsphase in der Regel zur kostengünstigsten Lösung.

Wie die Herstellung kundenspezifischer Schrauben funktioniert

Die Herstellung kundenspezifischer Schrauben umfasst die Umwandlung Ihrer Konstruktionsspezifikationen in fertige Gewindeverbindungselemente. Der Prozess variiert je nach Komplexität, Stückzahl und Präzisionsanforderungen.

Schritt 1: Konstruktion und DFM-Prüfung

Der erste Schritt besteht darin, eine CAD-Zeichnung des Teils oder ein Muster Ihres Teils an einen qualifizierten Dienstleister für die Herstellung kundenspezifischer Schrauben zu senden. Die DFM-Prüfung (Design for Manufacturing) des eingereichten Teils dient der Überprüfung der Herstellbarkeit, einschließlich Gewinde, Kopfgeometrie, Hinterschneidungen und Werkstoff. Dieser Schritt identifiziert Effizienzen bei den Herstellungskosten und der Qualität, bevor die Produktion beginnt.

Schritt 2: Materialbeschaffung

Es wird rohes Stangenmaterial mit entsprechenden Materialzertifikaten beschafft. Bei kritischen Anwendungen wird die vollständige Rückverfolgbarkeit vom Walzwerk bis zum fertigen Teil gewährleistet.

Schritt 3: Herstellung

Es gibt zwei primäre Verfahren zur Herstellung kundenspezifischer Schrauben und Verbindungselemente:

Kaltstauchen (Umformen)

Beim Kaltstauchen wird Metalldraht ohne Materialabtrag zu Verbindungselementformen verdichtet. Das Verfahren verwendet Hochgeschwindigkeits-Stauchmaschinen, die hunderte von Teilen pro Minute herstellen können.

Zu den Vorteilen gehören:

• Sehr niedrige Stückkosten bei hohen Stückzahlen (50.000+ Teile)

• Hervorragende Materialausnutzung (minimaler Abfall)

• Verbesserte Kornstruktur und Ermüdungsbeständigkeit

Dennoch gibt es Einschränkungen beim Einsatz des Kaltstauchens als Herstellungsverfahren. Laut einem Nachschlagewerk verdichtet das Kaltstauchen "die Kornstruktur des Materials und erhöht so die Ermüdungsbeständigkeit"; jedoch können mit dem Kaltstauchverfahren keine Hinterschneidungen, komplexe Innengeometrien oder sehr enge Toleranzen erzeugt werden.

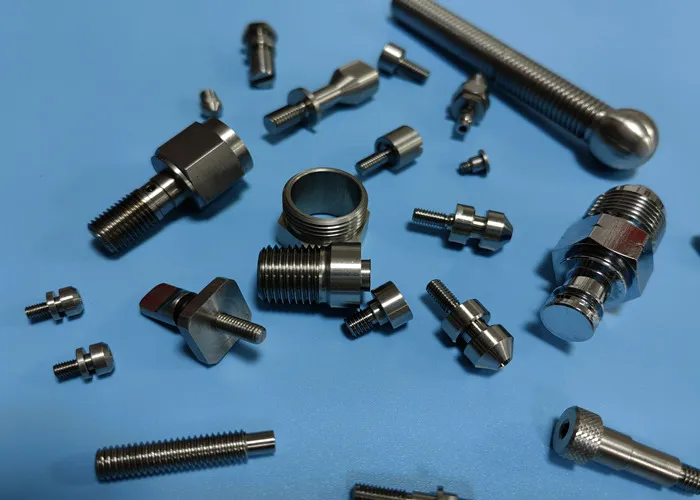

CNC-Präzisionsdrehen (Swiss-Turning)

Der CNC-Präzisionsdrehprozess (Swiss-Turning) ist ein Beispiel für ein subtraktives Verfahren, bei dem ein rotierendes Schneidwerkzeug Material von einem Stangenmaterial (Stangenmaterial) abträgt, um das Bauteil (Verbindungselement) herzustellen. Das CNC-Swiss-Machining eignet sich gut für die Herstellung von kleineren, komplexen Verbindungselementen, die nicht mit dem Kaltstauchverfahren hergestellt werden können. Ein Vergleichsleitfaden, der die Vor-/Nachteile verschiedener Herstellungsverfahren detailliert beschreibt, erklärt: "Eine kleine Losgröße von 500 kundenspezifisch konstruierten Präzisionsteilen mit mehreren komplexen Merkmalen würde vom Drehmaschinenverfahren (Screw-Machining) profitieren, da diese Methode die erforderliche Präzision und Flexibilität bietet."

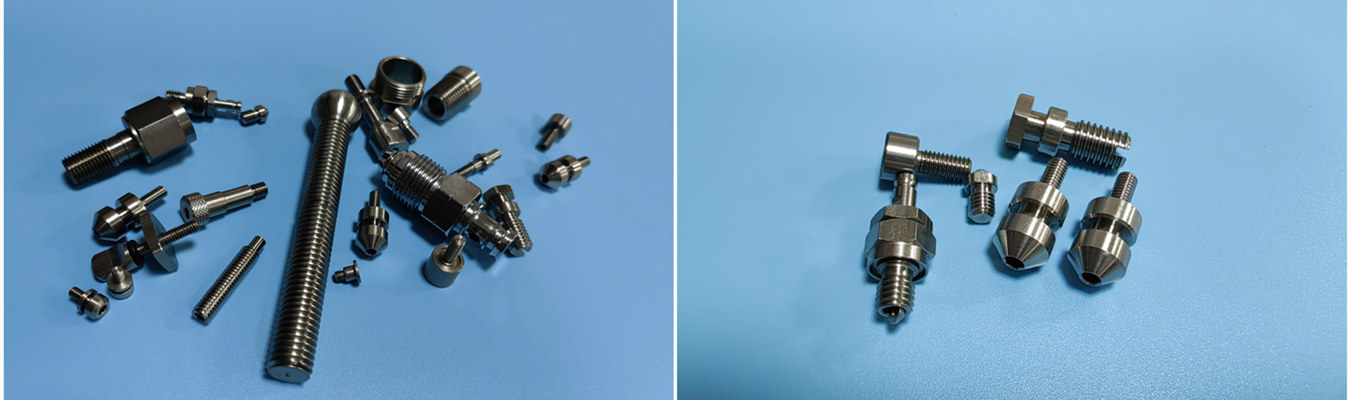

Kundenspezifische Schrauben, die durch Swiss-Turning hergestellt werden, bieten:

• Engere Toleranzen (bis zu ±0,005mm)

• Komplexe Merkmale (Innenkanäle, Hinterschneidungen, kundenspezifische Antriebssysteme)

• Überragende Oberflächengüten

• Vielseitigkeit bei den Werkstoffen (einschließlich Titan und Edelstahl)

Schritt 4: Sekundäre Operationen

Viele kundenspezifische Verbindungselemente erfordern nach der anfänglichen Bearbeitung oder dem Kaltstauchen zusätzliche Bearbeitungsschritte:

Gewindewalzen: Verbessert die Ermüdungsfestigkeit bei gleichzeitiger Wahrung der Maßgenauigkeit

Wärmebehandlung: Erhöht die Verschleißfestigkeit der Oberfläche und die Kernfestigkeit für Schwerlastanwendungen

Galvanisieren und Beschichten: Fügt Korrosionsbeständigkeit und Oberflächeneigenschaften hinzu

Passivieren: Entfernt Oberflächenverunreinigungen bei Edelstahlkomponenten

Schritt 5: Prüfung und Qualitätskontrolle

Seriöse Hersteller kundenspezifischer Schrauben führen während der gesamten Produktion strenge Prüfungen durch. CNC-Präzisionsdrehdienste (Swiss-Screw-Machining) integrieren üblicherweise CMM-Verifikation (Koordinatenmessgerät), optische Vergleichsprüfung für Gewindeformen und Oberflächengütetests. Viele Lieferanten von kundenspezifischen Schrauben und Verbindungselementen stellen vollständige Prüfberichte mit Materialzertifikaten und Maßdaten zur Verfügung.

Durchlaufzeiten für kundenspezifische Schrauben: Was Sie erwartet

Das Verständnis der Durchlaufzeiten für kundenspezifische Schrauben hilft
