Swiss Machining vs CNC: Ein datengestützter Leitfaden zur Präzisionsfertigung

Table of Content [Hide]

In einer Ära, in der die Breite eines menschlichen Haares (≈80 µm) als grobe Präzision gilt, besetzen die Schweizer Bearbeitungs- und CNC-Technologien unterschiedliche Nischen. Dieser 2.800 Wörter umfassende technische Tiefgang erforscht ihre Unterschiede anhand harter Daten, Branchenbenchmarks und realer Fallstudien – und stattet Ingenieure mit dem Wissen für fundierte Entscheidungen aus.

1. Architektonische Entwicklung: Von Drehbänken zu Schiebeführungsspindeln

Das CNC-Arbeitspferd

Traditionelle CNC-Drehmaschinen revolutionierten die Fertigung durch programmierbare Automatisierung. Ihre rotierenden Spannfutter und stationären Werkzeuge bearbeiten Teile bis zu Ø500 mm, ideal für Getriebewellen von Automobilen oder Industrieventile. Ihre Achillesferse zeigt sich jedoch unter Ø10 mm, wo Zentrifugalkräfte Schwingungsfehler von über ±0,015 mm verursachen.

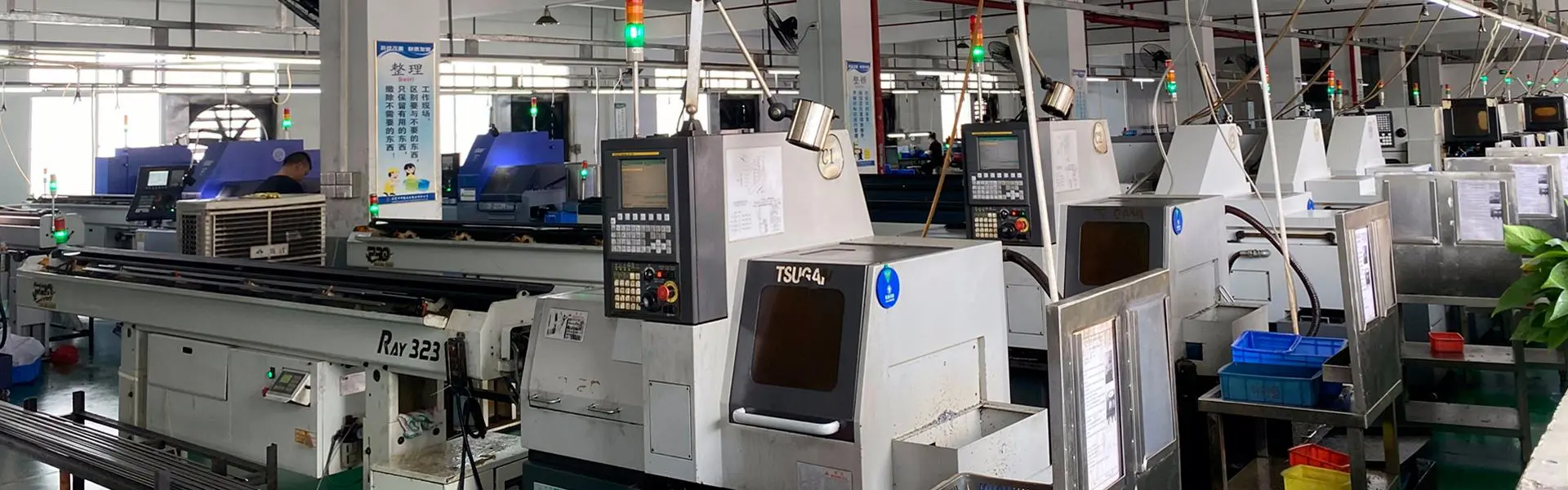

Die Präzisions-DNA der Schweizer Bearbeitung

Entwickelt in den 1880er Jahren für Uhrenkomponenten, integriert die moderne CNC-Schweizer Bearbeitung:

Schiebeführungsspindel: Führt das Stangenmaterial durch eine Führungsbuchse und reduziert die Werkstückdurchbiegung um 92 % (ASME B5.54-2005).
Angetriebene Werkzeuge: 12+ rotierende Werkzeuge, die synchron für komplexe Geometrien arbeiten.
Mikro-Schmierung: Ölnebelsysteme, die 0,1 µm dicke Filme auf den Schneidkanten erzeugen.

Mehr Informationen über CNC-Schweizer Bearbeitung

Vergleich der mechanischen Vorteile

Parameter	CNC-Drehmaschine	Schweizer Maschine
Werkstückunterstützung	Spannfutter (3-Backen)	Führungsbuchse
Werkzeug-Werkstück-Abstand	5–10 mm	0,1–0,5 mm
Maximale Spindeldrehzahl	4.000 U/min	16.000 U/min
Schwingungsdämpfung	Passiv	Aktive hydrostatische Lager

2. Materialwissenschaft: Grenzen verschieben

CNCs Schwergewichtsmeister

Inconel 718: Bearbeitet zu Turbinenschaufeln mit einer Zugfestigkeit von 1.100 MPa.

Werkzeugstahl (D2): Gehärtet auf 62 HRC für Industriegesenke.

Feine Meisterschaft der Schweizer Bearbeitung

Titan (Grade 23 ELI): Wirbelsäulenschrauben mit Ra-0,2-µm-Oberflächen (FDA 510(k)-zugelassen).

Bioabsorbierbare Mg-Legierungen: Temporäre Knochenschrauben mit einer Resorptionsrate von 0,8 mm/Jahr.

Vespel® SP-1: Hochtemperatur-Isolatoren für Halbleiterwerkzeuge.

Vergleich der Schnittparameter

Material	CNC-Vorschubgeschwindigkeit	Schweizer Vorschub	Oberflächengüte-Unterschied
316L-Edelstahl	0,15 mm/U	0,05 mm/U	Ra 0,8 µm vs. 0,3 µm
PEEK	0,20 mm/U	0,08 mm/U	Gratfrei vs. manuelles Entgraten

3. Toleranzkriege: Mikrometer-Duell

CNCs offenbarte Grenzen

Thermische Drift: Spindelerwärmung verursacht über 4 Stunden eine Maßänderung von 0,008 mm.

Rattermarken: Frequenzanalyse zeigt Resonanzschwingungen über 8.000 U/min.

Schweizer Präzisionsarsenal

Gegenspindeln: Fertigbearbeitung von Rückseitenmerkmalen ohne Umspannen (0,002 mm Rundlaufgenauigkeit).

Lasermikrometer: Prozessüberwachung in Echtzeit passt Werkzeuge alle 50 Teile an.

Kryogene Kühlung: Flüssigstickstoff (-196 °C) verhindert Kaltverfestigung von Ti-6Al-4V.

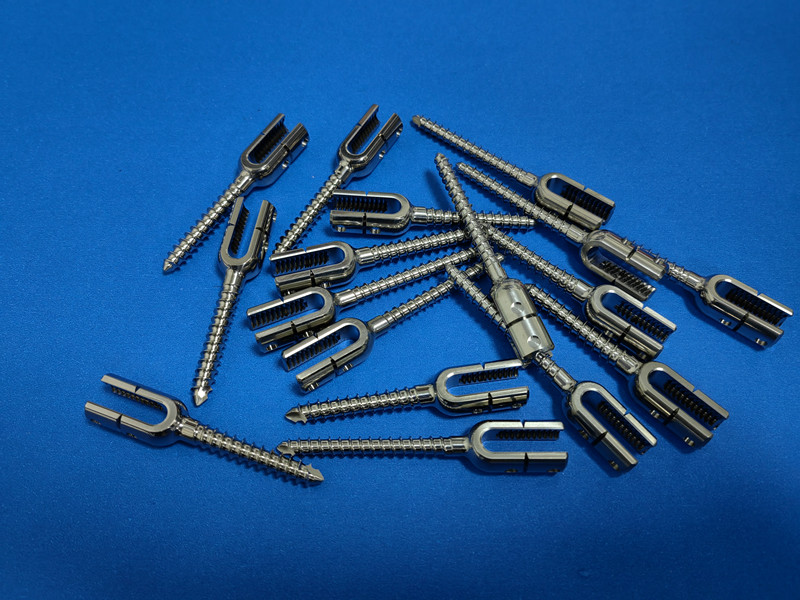

Medizinische Fallstudie – Knochenschrauben

Kennzahl	CNC-Ergebnis	Schweizer Ergebnis	Verbesserung
Gewindesteigungsfehler	±0,012 mm	±0,003 mm	75 %
Oberflächenrauheit	Ra 0,6 µm	Ra 0,2 µm	67 %
Produktionsrate	80/Std.	220/Std.	175 %

4. Kosten-Nutzen-Analyse: Wann sich die Schweizer Bearbeitung lohnt

Break-Even-Rechner

Verwenden Sie diese Formel, um die optimale Technologie zu bestimmen:
(CNC-Einrichtkosten + (Stückkosten × Volumen)) vs. (Schweizer Einrichtkosten + (Stückkosten × Volumen))

Szenario: 10.000 Ø3-mm-PEEK-Isolatoren

Kostenfaktor

CNC
