Präzisionsbearbeitung: Ein detaillierter Überblick über Swiss Screw Machining und seine Vorteile für industrielle Anwendungen

1.**Einleitung:** Die Grundlage der Präzisionsfertigung

In der modernen Fertigung ist Präzision entscheidend. Da verschiedene Branchen (Luft- und Raumfahrt, Medizintechnik usw.) nach immer kleineren und hochkomplexen Bauteilen suchen, gewinnt eine Bearbeitungsmethode stetig an Bedeutung –Swiss-Schraubendrehendas Swiss-Schraubendrehen. Es handelt sich um ein innovatives, präzises und schnelles Verfahren, das aufgrund der hohen Anforderungen an die Produktion zu einem festen Bestandteil der Fertigung geworden ist.

Ob Sie Ingenieur, Einkäufer oder einfach nur an der Herstellung komplexer Teile interessiert sind, dieser Artikel soll einen fundierten Einblick in die Welt des Swiss-Schraubendrehens geben. Dazu gehören die Unterschiede zur CNC-Bearbeitung, die verwendeten Werkzeuge und Materialien – stets mit Fokus auf suchmaschinenrelevante Aspekte.

2. **Was ist Swiss-Schraubendrehen?**

Swiss-Schraubendrehen ist eine Präzisionsbearbeitungsmethode, die in der Schweiz für die Herstellung von Uhrwerken im 19. Jahrhundert entwickelt wurde. Seit seiner Entstehung hat sich das Swiss-Schraubendrehen zu einer Methode zur Fertigung präziser Komponenten für die Elektronik-, Luftfahrt- und Medizintechnikbranche weiterentwickelt.

Was diese Methode besonders macht, ist der Einsatz einer Drehmaschine mit gleitendem Spindelstock. Bei Swiss-Drehmaschinen wird das Material (Stangenmaterial) durch eine Führungsbuchse geführt. Während das Material durch die Führungsbuchse vordringt, werden die Schneidwerkzeuge in relativer Nähe angesetzt, wodurch das Bauteil weniger durchbiegt und eine höhere Präzision erreicht wird – ideal für scharf konische, schlanke und komplexe rotationsteile.

**Wichtigste Vorteile:**

- Enge Toleranzen (bis zu ±0,0002 Zoll)

- Hohe Geschwindigkeit

- Ideal für kleine, zylindrische Teile

- Sehr wenige Nachbearbeitungsschritte erforderlich

3. **Was ist Swiss-Drehbearbeitung?**

Swiss-Drehbearbeitung bezeichnet speziell einen Bearbeitungsprozess, der auf Swiss-Drehmaschinen durchgeführt wird. Diese Maschinen ermöglichen den gleichzeitigen Einsatz mehrerer Werkzeuge für verschiedene Operationen, was sie oft wesentlich effizienter macht als herkömmliche CNC-Maschinen. Im Gegensatz zum CNC-Drehen, bei dem das Werkstück stationär bleibt, wird bei Swiss-Maschinen das Material an den Werkzeugen vorbeigeführt, was eine bessere Kontrolle über Mikrobauteile ermöglicht.

Swiss-Bearbeitung eignet sich besonders für:

- Lange und schlanke Komponenten

- Bauteile mit komplexen Geometrien

- Komponenten, die eine hohe Wiederholgenauigkeit erfordern

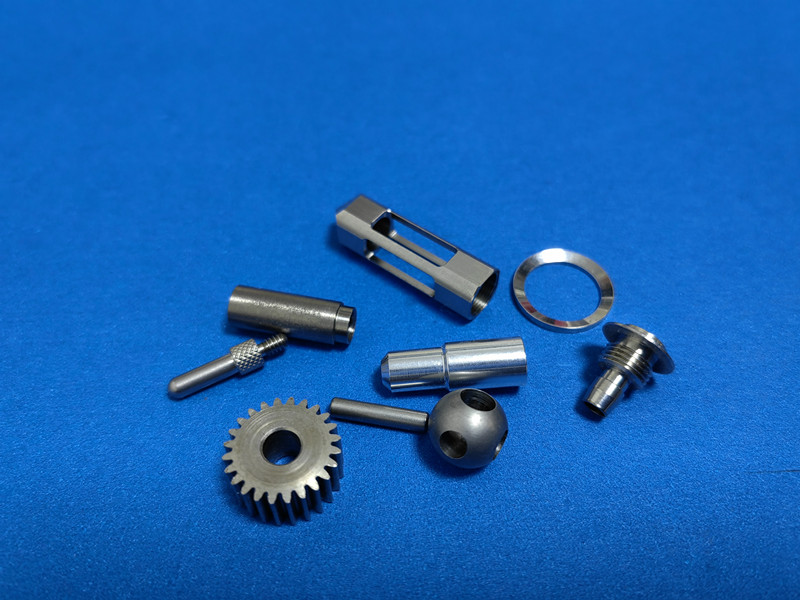

Typische gefertigte Teile sind orthopädische Implantate, Steckverbinder, Düsen, Wellen, medizinische Schrauben usw.

4. Was ist der Unterschied zwischen CNC und Swiss?

Obwohl das Swiss-Schraubendrehen technisch gesehen ein Teil der CNC-Bearbeitung ist, gibt es einige wesentliche Unterschiede:

Swiss-Maschinen können in der Regel Drehen, Bohren, Fräsen und Gewindeschneiden in einem Arbeitsgang durchführen, wodurch Vorlaufzeiten und Kosten gesenkt werden.

5. Kann eine CNC-Maschine Schrauben herstellen?

CNC-Maschinen können Schrauben herstellen, insbesondere für kundenspezifische Designs oder kleine Serien. Bei längeren Serien von Präzisionsschrauben, insbesondere mit engen Toleranzen oder für medizinische Schrauben, sind Swiss-Schraubenmaschinen die bessere Wahl. CNC-Drehmaschinen sind möglicherweise nicht in der Lage, bei langen Teilen extreme Toleranzen einzuhalten, was sie für kleine, komplexe Schrauben weniger geeignet macht.

6. Wie wird eine Schraubenmaschine auch genannt?

Eine Schraubenmaschine wird üblicherweise als eine der folgenden bezeichnet:

• Swiss-Drehmaschine.

• Automatendrehmaschine.

• Drehzentrum.

• Mehrspindelmaschine für Produktion und hohe Stückzahlen.

Der Begriff „Schraubenmaschine" entstand bei Maschinen, die speziell für die schnelle und effiziente Herstellung von Schrauben und Gewindeteilen entwickelt wurden. Heute bezieht er sich sowohl auf Swiss-CNC-Maschinen als auch auf Mehrspindel-Automaten.

7. Wie heißt der Schraubenherstellungsprozess?

Der Prozess der Schraubenherstellung wird allgemein als Gewinderollen oder Gewindeschneiden bezeichnet, je nach verwendetem Verfahren. Beim Swiss-Schraubendrehen umfasst der Prozess in der Regel:

Drehen des Schraubenkörpers.

Gewindeschneiden der Schraube mit einem Schneid- oder Rollwerkzeug.

Fräsen von Merkmalen wie Antriebsschlitzen.

Entgraten und Polieren.

Prüfen der Teile und Qualitätskontrolle.

Dies gehört zum Bereich der Präzisionsbearbeitung.

8. Welche Maschinen werden zur Herstellung von Schrauben verwendet?

Es gibt eine Vielzahl von Maschinen:

Swiss-CNC-Maschinen – Hohe Präzision und enge Toleranzen.

Mehrspindelmaschinen – Geeignet für die Serienproduktion.

CNC-Drehmaschinen – Für kundenspezifische oder Kleinserienteile.

Gewinderollmaschinen – Gewinde wird durch Pressen geformt.

Automatische Schraubenmaschinen – Für die kontinuierliche Schraubenproduktion.

Swiss-Schraubenmaschinen werden besonders wegen ihrer Geschwindigkeit, Wiederholgenauigkeit und des geringen Materialabfalls geschätzt.

9. Welche Materialien können nicht CNC-bearbeitet werden?

Obwohl die meisten Metalle und Kunststoffe CNC-bearbeitet werden können, lassen sich nicht alle Materialien gleich gut bearbeiten:

• Gehärtetes Glas

• Glasfaser – schädigt Werkzeuge stark

• Elastomere

• Schaum- und schwammartige Materialien

• Ultra-harte Keramiken

Die besten Materialien für Swiss-Schraubenmaschinen sind:

• Edelstahl

• Aluminium

• Messing

• Titan

• Kunststoffe wie PEEK oder Delrin

Die Wahl des richtigen Materials ist wichtig, je nach Anwendung und erforderlicher Toleranz.

10. Was ist das Rohmaterial für die Schraubenherstellung?

Schrauben werden in der Regel aus Metallstangen hergestellt. Die bevorzugten Materialien sind:

• Edelstahl – korrosionsbeständig

• Messing – hervorragende Zerspanbarkeit

• Titan – oft für medizinische Implantate verwendet

• Aluminium – leichte Anwendungen

• Kunststoff – nicht leitende Anwendungen

Um das Beste aus den Maschinen herauszuholen, verwenden Swiss-CNC-Maschinen oft präzisionsgeschliffenes Stangenmaterial, das Vibrationen reduziert und konsistente Ergebnisse beim Drehen liefert.

11. Was wird beim Swiss-Schraubendrehen verwendet?

Die Werkzeuge, die beim Swiss-Schraubendrehen zum Einsatz kommen, umfassen:

• Drehwerkzeuge

• Trennwerkzeuge

• Gewindeschneidwerkzeuge

• Angetriebene Werkzeuge (für Querfräsen oder -bohren)

• Führungsbuchsen

• Gegenspindeln

Durch die Koordination dieser Werkzeuge für eine mehrachsige Bearbeitung wird ein Präzisionsbauteil in einem Bruchteil der Zeit gefertigt.

12. Aus welchen zwei einfachen Maschinen besteht eine Schraube?

Eine Schraube kann aus zwei einfachen Maschinen bestehen:

Eine schiefe Ebene, die um einen Schaft gewickelt ist.

Ein Zylinder, der als Basis oder Körper dient.

Diese beiden Maschinen wandeln auf elegante und effiziente Weise eine Drehbewegung in eine lineare Bewegung um – ein Prinzip, auf das wir in der modernen Technik immer noch angewiesen sind.

Bereit, Ihrem nächsten Projekt Präzision zu verleihen?

Kontaktieren Sie Falcon CNC Swissnoch heute, um Ihreindividuellen Schraubenbearbeitungsbedarfzu besprechen. Ob Prototyp oder Serienproduktion – unsere Experten helfen Ihnen, die perfekte Lösung zu finden.

FAQ: Swiss-Schraubenmaschine

F1: Welche Branchen profitieren am meisten vom Swiss-Schraubendrehen?

A: Branchen wie Medizintechnik, Luft- und Raumfahrt, Elektronik und Militär profitieren alle vom Swiss-Schraubendrehen. Diese Branchen haben oft Bedarf an Präzision, Komplexität und Kleinteilproduktion.

F2: Wird Swiss-Bearbeitung nur für Schrauben verwendet?

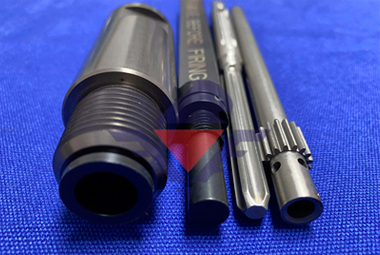

A: Nein. Diese Technologie wird auch für Stifte, Wellen, Steckverbinder, Implantate und jedes hochpräzise zylindrische Teil eingesetzt.

F3: Wie schnell produziert eine Swiss-Maschine Teile?

A: Je nach Komplexität des Teils liegen die Zykluszeiten mit einer Swiss-Schraubenmaschine oft bei nur 10 Sekunden für einfache Teile und bei wenigen Minuten für komplexere Teile. Sehr geringe Stillstandszeiten.

F4: Welche Toleranzen können Swiss-Schraubenmaschinen liefern?

A: Die besten Swiss-Maschinen liefern Toleranzen von bis zu ±0,0002 Zoll (5 Mikrometer).

F5: Bieten Swiss-Maschinen Automatisierungsmöglichkeiten?

A: Ja. Viele Swiss-CNC-Maschinen sind für den unbeaufsichtigten 24/7-Betrieb ausgelegt und arbeiten mit Stangenladern und Teilefängern.
