In Produktionsschritten mit hohen Stückzahlen und engen Toleranzen werden wir oft mit zwei Fragen konfrontiert: „Ist Aluminium gut für die Swiss-Zerspanung“ und „Gibt es Situationen, in denen man sich für Swiss-Zerspanung von Aluminium gegenüber CNC-Drehen entscheiden sollte?“ Hier bei Falcon CNC Swiss bearbeiten wir täglich Aluminium auf unseren Swiss-Drehmaschinen. Die Antwort ist recht klar: Aluminium ist gut – aber oft ist es mehr als gut. Es ist der beste Weg, um kleine, komplexe Komponenten mit höchster Effizienz herzustellen.
In diesem Leitfaden werden wir uns mit den Anwendungen von Aluminiumlegierungen für die Swiss-Schraubenbearbeitung befassen und über die technischen Daten hinaus in die technischen und praktischen Aspekte eintauchen, warum und wann eine bestimmte Präzisions-Swiss-Zerspanung von Aluminium so sinnvoll ist. Ganz gleich, ob Sie mit kleinen Aluminiumteilen, für die die Swiss-Zerspanung gemacht ist, umgehen oder eine kundenspezifische Swiss-Zerspanung von Aluminium für ein neues Projekt in Betracht ziehen – dieser Leitfaden bietet eine solide Wissensbasis.

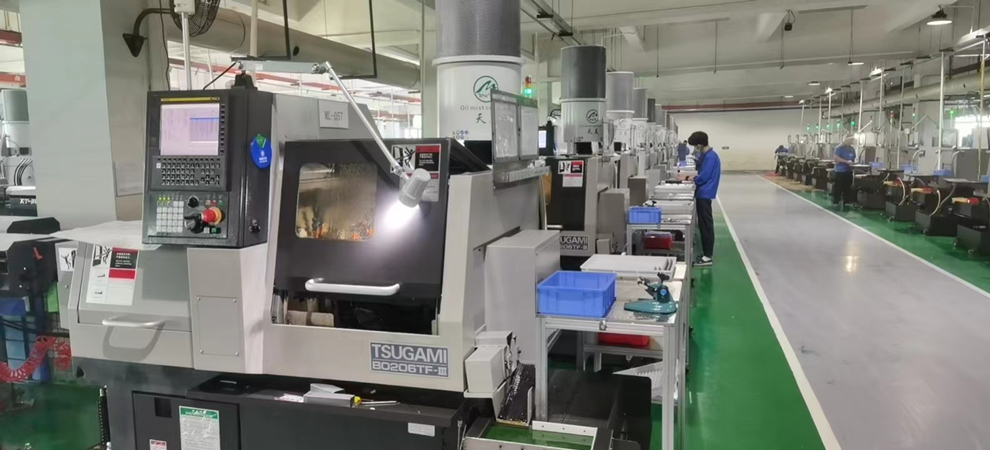

Swiss-Type-Drehmaschinen – die Maschinen, die Aluminium-Swiss-Schraubenbearbeitungsteile herstellen – werden manchmal auch als Swiss-Drehmaschinen bezeichnet. Das charakteristische Merkmal von Swiss-Type-Drehmaschinen, auch Swiss-Drehmaschinen genannt, ist, dass anstatt eines Spannfutters zur Werkstückaufnahme das Stangenmaterial durch eine Führungsbuchse geführt wird und das Werkstück von einem Werkstück aus gedreht wird, das nur über diese Führungsbuchse von den Schneidwerkzeugen gestützt wird. Dies stützt das bearbeitete Teil nahe an den Schneidwerkzeugen und minimiert Durchbiegung und Vibration bei der Bearbeitung langer, schlanker Teile, die charakteristisch für Swiss-gedrehte Aluminiumteile sind.
Bei der Bearbeitung von Aluminium bieten Swiss-Type-Drehmaschinen bestimmte Vorteile und Nutzen, darunter:
Stabilität: Da das Stangenmaterial durch die Buchse über die Führung gestützt wird, kann die weichere Struktur von Aluminium aggressiv bearbeitet werden, ohne dass Rattern entsteht, was zu besseren Oberflächen führt.
Komplexität in einer Aufspannung: Da auf Swiss-Maschinen mehrere Achsen und angetriebene Werkzeuge zur Verfügung stehen, ist es möglich, die Bearbeitung komplexer Aluminium-Swiss-Schraubenbearbeitungsteile – außermittige Bohrungen, Fräsen, Kreuzschraffuren – in einem Schritt durchzuführen.
Effizienz: Da die Stange kontinuierlich zugeführt werden kann, eignen sich Swiss-Maschinen für große Mengen identischer Teile mit geringem Bedarf an Bedienereingriffen.
Die Entscheidung für die Swiss-Zerspanung von Aluminium gegenüber anderen Verfahren bietet einen Kompromiss zwischen Präzision, Effizienz und Leistungsfähigkeit.

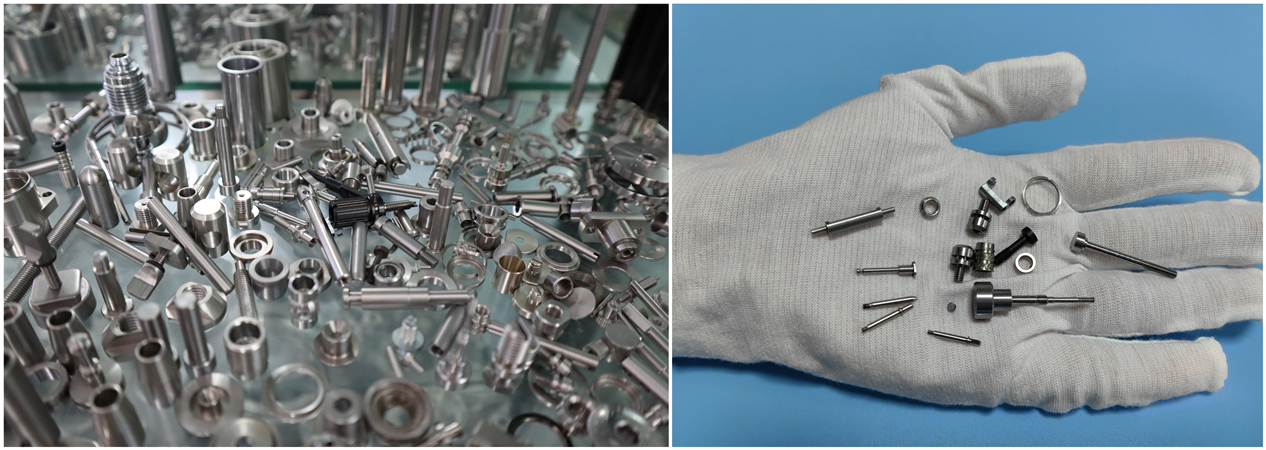

Dies ist der bedeutendste Vorteil. Für Mikro-Aluminiumteile ist die Swiss-Zerspanung das Verfahren der Wahl. Die inhärente Steifigkeit der Swiss-Drehmaschine bedeutet, dass Toleranzen von ±0,0005 Zoll (0,0127 mm) routinemäßig eingehalten werden, selbst bei Teilen mit einem Durchmesser unter 1 mm. Dies ist entscheidend für Steckerkomponenten, chirurgische Schneidwerkzeuge und miniaturisierte Luft- und Raumfahrtaktuatoren.
Die Kombination aus hohen Spindeldrehzahlen (die gut für Aluminium sind), scharfen Werkzeugen und geringer Durchbiegung während der Werkstückaufnahme ergibt hervorragende Oberflächengüten, wenn die Teile die Maschine verlassen. Dies bedeutet weniger oder gar keine Notwendigkeit für Nachbearbeitungsschritte, was zu Kosten- und Zeiteinsparungen pro Teil führt.

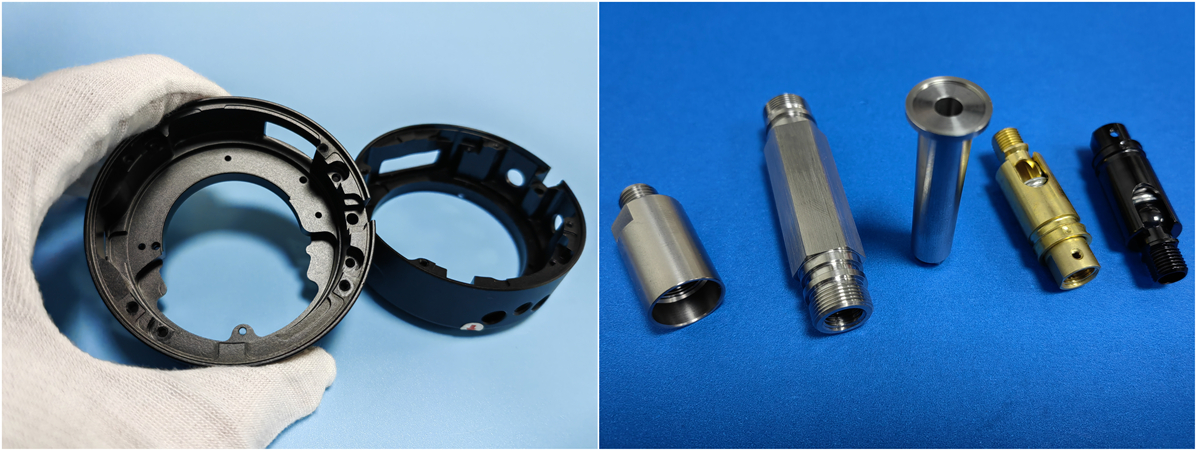

Für kleine Aluminiumteile ist die Swiss-Zerspanung unglaublich effizient. Die Tatsache, dass mehrere verschiedene Operationen in einer Spannung abgeschlossen werden können, reduziert die Zykluszeit erheblich, und in Kombination mit der hervorragenden Zerspanbarkeit von Aluminium können komplexe Teile wirtschaftlich in hohen Stückzahlen hergestellt werden.
Swiss-Maschinen sind sehr präzise im Materialeinsatz. Da die Werkzeuge nahe am Spannzangenfutter sind, ist das „Stangenende“, das verschrottet werden muss, klein. Wenn teure Aluminiumlegierungen verwendet werden, werden so Materialkosten gespart.
Diese Entscheidung ist entscheidend. Hier sind die Details, um Ihre Wahl zu informieren:
| Merkmal | Swiss-Zerspanung (für Aluminium) | CNC-Drehen (für Aluminium) |
| Teilegeometrie | Am besten geeignet für: Lange, schlanke Teile, komplexe Teile, die Rückseitenbearbeitung erfordern, außermittige Merkmale und komplizierte Fräs-/Bohrarbeiten in einer Aufspannung. | Am besten geeignet für: Kürzere, gedrungenere Teile, einfachere 2-Achsen-Konturen und Teile, bei denen alle Merkmale radial symmetrisch sind. |
| Präzision & Toleranzen | Außergewöhnlich. Überlegen beim Einhalten enger Toleranzen bei langen, dünnen Teilen dank der Führungsbuchsenunterstützung. Ideal für die Präzisions-Swiss-Zerspanung von Aluminium. | Sehr gut, kann aber bei Teilen mit hohem L/D-Verhältnis Probleme mit der Durchbiegung haben, was langsamere Vorschübe oder Nachbearbeitung erfordert. |
| Multitasking-Fähigkeit | Integriert. Ausgelegt für die komplette Teilebearbeitung in einem Zyklus mit angetriebenen Werkzeugen und Gegenspindeln. | Oft begrenzt. Hauptsächlich ein Drehprozess. Fräsen/Bohren erfordert möglicherweise eine separate CNC-Fräsmaschine und eine zweite Aufspannung. |
| Produktionsvolumen | Ausgezeichnet für hohe Stückzahlen. Einmal eingerichtet, läuft die Maschine mit minimalem Eingriff, perfekt für Aufträge mit Tausenden bis Millionen von Teilen. | Flexibel. Effizient für mittlere und hohe Stückzahlen, aber für hochkomplexe Teile möglicherweise langsamer. |
| Wirtschaftlichkeit | Höhere anfängliche Einrichtungskosten, niedrigere Kosten pro Teil bei hohen Stückzahlen für komplexe Teile. Der Wert liegt im Output fertiger Teile. | Niedrigere anfängliche Einrichtung, aber die Kosten pro Teil können für komplexe Teile, die mehrere Maschinen/Aufspannungen erfordern, höher sein. |
Das Falcon CNC Swiss Urteil: In den meisten Fällen – besonders wenn Ihr Teil klein, schlank oder anderweitig komplex ist, oder wenn Sie das gesamte Teil in einem Durchlauf bearbeiten möchten – ist die Swiss-Drehbearbeitung von Aluminium die richtige Wahl. Für einfachere, klobigere Teile reicht das konventionelle Drehen aus.
In der Welt der Swiss-Schraubenbearbeitung ist nicht jedes beliebige Aluminium geeignet. Genau wie bei der Metallbearbeitung selbst ist die Wahl der richtigen Legierung entscheidend für die CNC-Swiss-Schraubenbearbeitung. Hier sind einige der gebräuchlichsten:
6061-T6: Die gebräuchlichste Allzwecklegierung. Bietet ein hervorragendes Gleichgewicht zwischen Festigkeit, Zerspanbarkeit, Korrosionsbeständigkeit und Schweißbarkeit. Unser Standard für eine Vielzahl von kundenspezifischen Swiss-Zerspanungsprototypen und -komponenten aus Aluminium.
7075-T6: Die hochfeste Wahl. Oft als „Flugzeugaluminium“ bezeichnet, ist es viel fester als 6061, aber etwas schwieriger zu bearbeiten und hat eine schlechtere Korrosionsbeständigkeit. Ideal für hochbelastete strukturelle Swiss-gedrehte Aluminiumteile.
2024-T3/4: Eine weitere hochfeste Legierung mit hervorragender Ermüdungsbeständigkeit. Lässt sich gut bearbeiten, weist aber eine schlechte Korrosionsbeständigkeit auf, was oft Eloxieren oder Lackieren erfordert. Wird in Luft- und Raumfahrt-Verbindungselementen verwendet.
Aluminium 5052: Eine nicht aushärtbare Legierung mit ausgezeichneter Korrosionsbeständigkeit, insbesondere in Meeresumgebungen. Gute Umformbarkeit, aber geringere Festigkeit. Am besten für spezifische Umweltanwendungen geeignet.
Freistichlegierungen (z. B. 2011-T3): Speziell für die Zerspanung entwickelt. Zusätze erzeugen kleine, spröde Späne, verlängern die Werkzeugstandzeit und verbessern die Oberflächengüte. Die erste Wahl für die anspruchsvollsten Aluminium-Swiss-Schraubenbearbeitungsprojekte mit hohen Stückzahlen.
Nur wenige Verfahren können die Fähigkeiten der Swiss-Zerspanung von Aluminium erreichen, die in den folgenden Industrien zum Einsatz kommt:
Medizin und Dental: Griffe für chirurgische Instrumente, endoskopische Teile, Zahnimplantat-Abutments und Steckerstifte. Die Biokompatibilität, Präzision und Reinigungsfähigkeit von Aluminium – zwei Gründe, warum so viele chirurgische Instrumente Aluminiumgriffe haben – spielen eine große Rolle.
Luft- und Raumfahrt sowie Verteidigung: Sensorgehäuse, Schultermontage-Verbindungskörper, Wellenleiterkomponenten und Miniatur-Aktuatoren. Das Festigkeits-Gewichts-Verhältnis von Legierungen wie 7075, kombiniert mit Swiss-Präzision, zahlt sich in hohem Maße aus.
Elektronik und Halbleiter: Kühlkörperstifte und Steckverbindergehäuse, HF-Abschirmungskomponenten und Prüfspitzen für Testsockel. Die Herstellung der kleinen Merkmale, die in Halbleitern zu finden sind, ist die Stärke der Swiss-Zerspanung.
Automobilindustrie: Kraftstoffeinspritzkomponenten, Sensorgehäuse, Getriebestifte und Teile für fortschrittliche Leichtbausysteme. Kurz gesagt, die Swiss-Zerspanung erfüllt die hohen Anforderungen an Stückzahlen und Präzision in der Automobilindustrie.
Um Ihr Teil hinsichtlich Kosten, Geschwindigkeit und Qualität zu optimieren, teilen unsere Ingenieure diese Tipps:
Achten Sie auf das Längen-zu-Durchmesser-Verhältnis (L/D): Swiss-Maschinen arbeiten am besten, wenn das L/D-Verhältnis größer als 3 ist. Wenn Ihr Teil sehr kurz ist, erkundigen Sie sich bei Ihrem Hersteller, ob es in mehrfacher Länge entlang der Stange „verkettet“ werden kann.
