In den anspruchsvollen Welten der Luft- und Raumfahrt, der Medizintechnik und der Unterhaltungselektronik ist die Fehlertoleranz gleich null. Eine Komponente, die nur um wenige Mikrometer abweicht, kann zu einem katastrophalen Versagen, einer lebensbedrohlichen Gerätestörung oder einem Konsumprodukt führen, das einfach nicht funktioniert. Für Ingenieure und Einkaufsspezialisten, die mit der Beschaffung dieser sicherheitskritischen Teile betraut sind, ist das Verständnis des Fertigungsprozesses genauso wichtig wie das Design selbst.
Obwohl es viele Bearbeitungsverfahren gibt, sticht eine Technologie stets hervor, wenn es um die Herstellung komplexer, miniaturisierter Komponenten mit unübertroffener Präzision geht: die Schweizer Drehmaschine. Doch was genau macht diese spezielle Methode der CNC-Swiss-Drehbearbeitung zum Goldstandard?
In diesem tiefgehenden Einblick gehen wir über Schlagworte im Marketing hinaus und erkunden die grundlegenden technischen Prinzipien von Schweizer Drehmaschinen. Wir entschlüsseln die Mechanik, die ihre extreme Genauigkeit gewährleistet, liefern konkrete Beispiele aus Schlüsselindustrien und erklären, warum unsere CNC-Swiss-Drehbearbeitungsdienste so konzipiert sind, dass sie dort erfolgreich sind, wo andere scheitern.
Um die Schweizer Drehmaschine zu schätzen, müssen wir zunächst die Hauptlimitierung einer konventionellen Drehmaschine verstehen. Bei einer Standard-CNC-Drehmaschine wird das Werkstück an einem Ende von einem Spannfutter gehalten und nur durch sich selbst gestützt, während das Schneidwerkzeug das gegenüberliegende Ende bearbeitet. Wenn das Werkzeug Kraft ausübt, insbesondere bei langen, schlanken Teilen, kann sich der ungestützte Abschnitt des Werkstücks biegen oder auslenken.
Diese Auslenkung ist der Erzfeind der Präzision. Sie verursacht:
Unstimmige Durchmesser: Das Teil biegt sich vom Werkzeug weg, was zu einem nicht perfekt runden Teil (Unrundheit) und Maßungenauigkeiten führt.
Werkzeugrattern: Der wechselnde Druck führt zu Vibrationen, die eine schlechte Oberflächengüte hinterlassen und das Schneidwerkzeug vorzeitig verschleißen oder brechen lassen.
Geometriefehler: Merkmale wie Positionstoleranz und Konzentrizität sind über lange, ungestützte Längen hinweg nahezu unmöglich einzuhalten.
Hier kommt das revolutionäre Design der Schweizer Drehmaschine ins Spiel.
Die einzelne kritischste Komponente, die eine Schweizer Drehmaschine definiert und ihre überlegene Leistung ermöglicht, ist die Führungsbuchse. Dies ist keine bloße Designänderung, sondern ein grundlegender Paradigmenwechsel in der Handhabung des Werkstücks.
So funktioniert es:
Das Stangenmaterial wird durch eine präzisionsgeführte Buchse geführt, die typischerweise nur wenige Millimeter von der Stelle entfernt ist, an der das Schneidwerkzeug auf das Material trifft.
Diese Buchse fungiert als starre Stützwand und eliminiert die Werkstückauslenkung an der Schneidzone vollständig.
Während das Werkzeug das Teil bearbeitet, wird das Material aus der Buchse herausgeführt und bleibt stets direkt hinter dem Schnitt gestützt.
Der technische Vorteil:
Eliminierung der Auslenkung: Durch die Stützung des Werkstücks an der Schnittstelle werden die Probleme des Biegens, Ratterns und der Maßungenauigkeiten praktisch eliminiert.
Überragende Länge-zu-Durchmesser-Verhältnisse: Diese Methode ist außergewöhnlich effektiv für Teile mit hohen L:D-Verhältnissen (z. B. 10:1 oder größer) – ein Bereich, in dem konventionelle Drehmaschinen erheblich kämpfen.
Gleichzeitige, komplexe Bearbeitung: Schweizer Drehmaschinen sind keine einfachen Drehzentren. Sie sind multifunktionale Drehzentren mit angetriebenen Werkzeugen und sekundären Spindeln, die komplexe Swiss-Drehbearbeitungsoperationen in einer einzigen Aufspannung ermöglichen.
Betrachten wir die spezifischen Subsysteme einer modernen CNC-Schweizer Drehmaschine, die zu ihrer legendären Präzision beitragen.
Im Gegensatz zu einer konventionellen Drehmaschine, bei der sich das Werkzeug bewegt und das Werkstück an einer festen Position rotiert, verfügt eine Schweizer Drehmaschine über einen gleitenden Spindelstock. Der Spindelstock bewegt das Stangenmaterial entlang der Z-Achse in die Führungsbuchse hinein und aus ihr heraus. Dieses Design ist entscheidend für die Aufrechterhaltung des konstanten, minimalen Abstands zwischen Buchse und Werkzeug, der Kern der Stabilität.

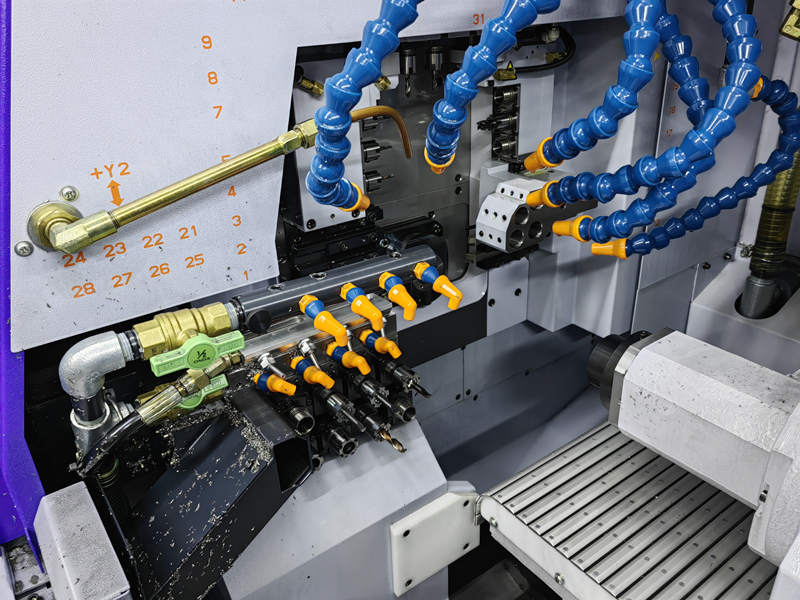

Moderne CNC-Swiss-Drehbearbeitung ist nicht nur auf das Drehen beschränkt. Die Maschinen sind mit angetriebenen, rotierenden Werkzeugen (angetriebene Werkzeuge) auf der Hauptwerkzeugplattform ausgestattet. In Verbindung mit einer C-Achse (steuerbare Rotationsachse) auf der Hauptspindel ermöglicht dies Fräsen, Bohren, Quergewindeschneiden und Nuten – alles ohne das Teil aus der Maschine zu entfernen. Diese "Erledigt-in-einem-Durchgang"-Philosophie ist entscheidend für die Genauigkeit, da sie die kumulativen Fehler vermeidet, die durch mehrere Aufspannungen entstehen.
Eine Hinterbearbeitungsspindel kann das Teil von der Hauptspindel übernehmen, sobald die primären Operationen abgeschlossen sind. Dies ermöglicht der Maschine, die Rückseite des Teils – Bohren, Gewindeschneiden, Fräsen – im selben Zyklus fertigzustellen. Auch hierdurch wird eine zweite, weniger genaue Aufspannung vermieden und sichergestellt, dass Merkmale auf beiden Enden des Teils perfekt konzentrisch und positioniert sind.
Die theoretischen Vorteile von Schweizer Drehmaschinen übertragen sich direkt auf die reale Leistung in den anspruchsvollsten Sektoren.
Luft- und Raumfahrtkomponenten arbeiten unter extremen Belastungen, Temperaturen und Vibrationen. Zuverlässigkeit ist oberstes Gebot.
Beispielkomponenten: Kraftstoffeinspritzdüsen, Hydraulikaktuatorenstifte, Sensorgehäuse, Befestigungselemente.
Genauigkeitsanforderungen: Enge Toleranzgewinde, kritische Oberflächengüten zur Vermeidung von Rissbildung und exotische, schwer zu bearbeitende Materialien wie Inconel, Titan und Waspaloy.
Wie Swiss-Bearbeitung liefert: Die Führungsbuchse gewährleistet auch bei diesen harten Materialien einen stabilen Schnitt und verhindert Werkzeugauslenkung, die Toleranzen beeinträchtigen könnte. Die Einzelaufspannungsfähigkeit garantiert, dass die komplexen Innen- und Außengeometrien einer Kraftstoffdüse perfekt ausgerichtet sind.
Die Medizingeräteindustrie verlangt nicht nur extreme Präzision, sondern auch makellose Oberflächen und vollständige Biokompatibilität.

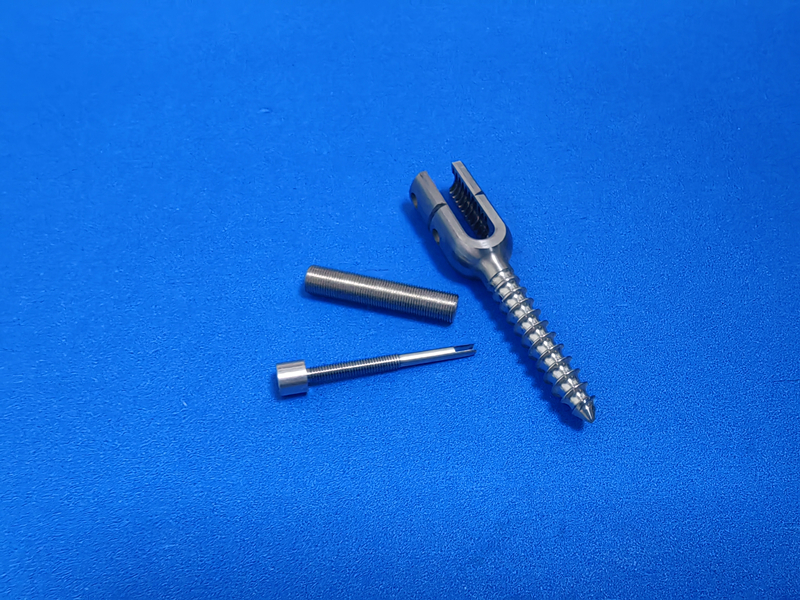

Beispielkomponenten: Knochenschrauben, chirurgische Bohrer, orthopädische Stifte, Zahnimplantataufbauten, Komponenten für minimalinvasive OP-Werkzeuge.
Genauigkeitsanforderungen: Spiegelähnliche Oberflächen zur Verhinderung von Bakterienadhäsion, komplexe organische Geometrien und absolute Konsistenz über Produktionsläufe von Tausenden von Teilen hinweg.
Wie Swiss-Bearbeitung liefert: Die vibrationsdämpfende Wirkung der Führungsbuchse erzeugt die erforderlichen hervorragenden Oberflächen direkt von der Maschine. Die Fähigkeit, komplexe Merkmale aus biokompatiblen Materialien wie Titan Ti-6Al-4V ELI und 316LVM-Edelstahl in einer Spannung zu bearbeiten, gewährleistet Patientensicherheit und Gerätewirksamkeit.
Der Drang nach kleineren, leistungsstärkeren Elektronikgeräten erfordert unglaublich winzige und komplexe Komponenten. Dies ist ein Hauptanwendungsbereich für Swiss-Drehbearbeitung für die Elektronik.

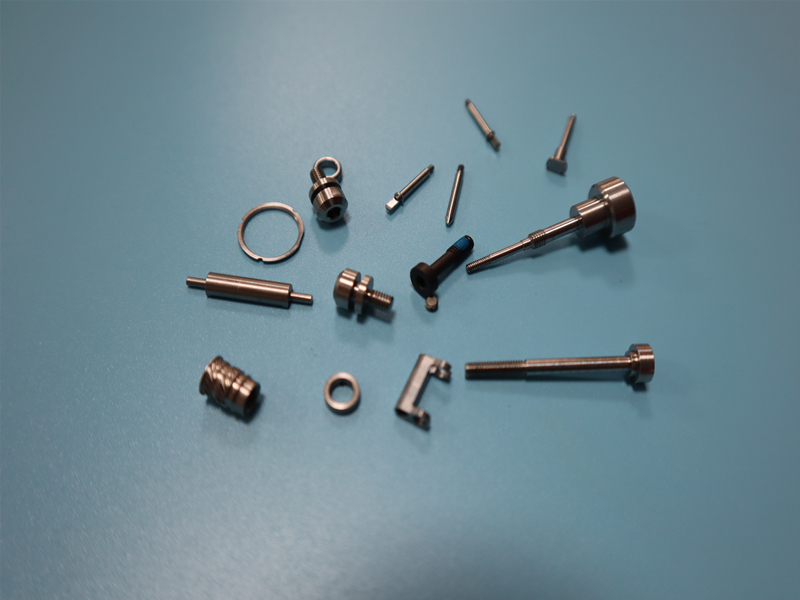

Beispielkomponenten: Steckerstifte, Mikroschrauben für die Baugruppenmontage, Wellen für Mikromotoren, Ferrulenstecker für Glasfasern.
Genauigkeitsanforderungen: Oft Submillimeter-Abmessungen, hohe Konzentrizität und ausgezeichnete elektrische Leitfähigkeitseigenschaften.
Wie Swiss-Bearbeitung liefert: Schweizer Drehmaschinen zeichnen sich in der Mikrobearbeitung aus. Sie können diese winzigen, empfindlichen CNC-gedrehten Teile aus Messing, Kupfer und Aluminiumlegierungen mit Toleranzen herstellen, die andere Verfahren im Maßstab nicht erreichen können. Der Einzelaufspannungsprozess schützt diese fragilen Teile vor Beschädigungen beim Handling zwischen mehreren Maschinen.
Der Besitz einer Schweizer Drehmaschine garantiert noch keine perfekten Teile. Die Maschine ist ein Werkzeug, und ihre Leistung spiegelt direkt die dahinterstehende Expertise wider. Hier wird das Konzept von E-E-A-T (Erfahrung, Expertise, Autorität und Vertrauenswürdigkeit) entscheidend. Wenn Sie sich mit Falcon CNC Swiss zusammentun, kaufen Sie nicht nur Maschinenzeit; Sie nutzen tiefgreifendes technisches Wissen.
Unser ingenieurgeführter Prozess sichert Ihren Erfolg:
Design for Manufacturing (DFM)-Prüfung: Unsere Ingenieure analysieren Ihre Teilzeichnungen vor Produktionsbeginn. Wir identifizieren potenzielle Herausforderungen in Bezug auf Werkzeugzugang, Toleranzen und Materialverhalten und geben konstruktives Feedback, um Ihr Design für den Swiss-Bearbeitungsprozess zu optimieren, ohne dessen Zweck zu beeinträchtigen.
Fortschrittliche Werkzeugauswahl: Wir verwenden keinen Einheitsansatz. Wir wählen spezielle Werkzeuggeometrien, -beschichtungen und -substrate aus, die genau auf Ihre Material- und Merkmalsanforderungen abgestimmt sind, und maximieren so Werkzeugstandzeit und Oberflächenqualität.
Präzise Programmierung: Das CNC-Programm ist das "Gehirn" der Operation. Unsere Programmierer verfügen über ein tiefes Verständnis der Werkzeugwege, Schnittgeschwindigkeiten und Vorschübe, die für den Swiss-Prozess einzigartig sind, und gewährleisten effiziente, zuverlässige und genaue Produktionszyklen.
Strenge In-Prozess-Messtechnik: Wir integrieren Präzisionsmessgeräte wie In-Prozess-Tastsysteme und Laserwerkzeugeinsteller, um Werkzeugverschleiß automatisch zu kompensieren und kritische Abmessungen in Echtzeit zu überprüfen, sodass jede Charge gedrehter Teile Ihren strengen Spezifikationen entspricht.
Ob Sie ein Startup sind, das ein bahnbrechendes Medizingerät entwickelt, oder ein großer Auftragnehmer der Luft- und Raumfahrt, der eine zuverlässige Großhandelsfabrik für gedrehte Teile sucht – die Prinzipien bleiben dieselben. Präzision, Zuverlässigkeit und Fachwissen sind nicht optional.
Bei Falcon CNC Swiss haben wir unseren Ruf auf der Bereitstellung von CNC-Swiss-Drehbearbeitungsdiensten aufgebaut, die Ingenieure befähigen, die Grenzen der Innovation zu erweitern. Wir verstehen das "Warum" hinter der Präzision, nicht nur das "Wie".
