Präzisionsdrehteilbearbeitung: enge Toleranzen, hohe Stückzahlen und Multi-Material-Fertigungsleitfaden

Table of Content [Hide]

Einleitung: Warum Drehteilfertigung in der Präzisionsfertigung von Bedeutung ist

Das Schweizer Drehen (Drehteilfertigung) ist eine unverzichtbare Technologie zur Herstellung kleiner, komplexer Teile in großen Stückzahlen. Viele Branchen beziehen Produkte wie medizinische Knochenschrauben, Luft- und Raumfahrtarmaturen und Automobilsteckverbinder. Das Drehteilverfahren ermöglicht die konsistente und präzise Herstellung von Teilen, bei dem andere Fertigungsmethoden nicht die erforderliche Genauigkeit erreichen.

Nicht alle Hersteller von Drehteilen verfügen über die gleichen Fähigkeiten. Um Drehteile korrekt herzustellen, muss ein Hersteller alle drei folgenden Eigenschaften aufweisen: Präzision, kosteneffiziente Großserienproduktion von Drehteilen sowie Fachwissen bei der Materialbeschaffung und -verwendung (z. B. Titan, Messing und Edelstahl).

Dieser Leitfaden behandelt die wichtigsten Fähigkeiten, die führende Drehteileunternehmen von der Konkurrenz abheben, und hilft Ingenieuren und Einkäufern, ihre Zeit bei der Beschaffung von Drehteilen besser zu nutzen.

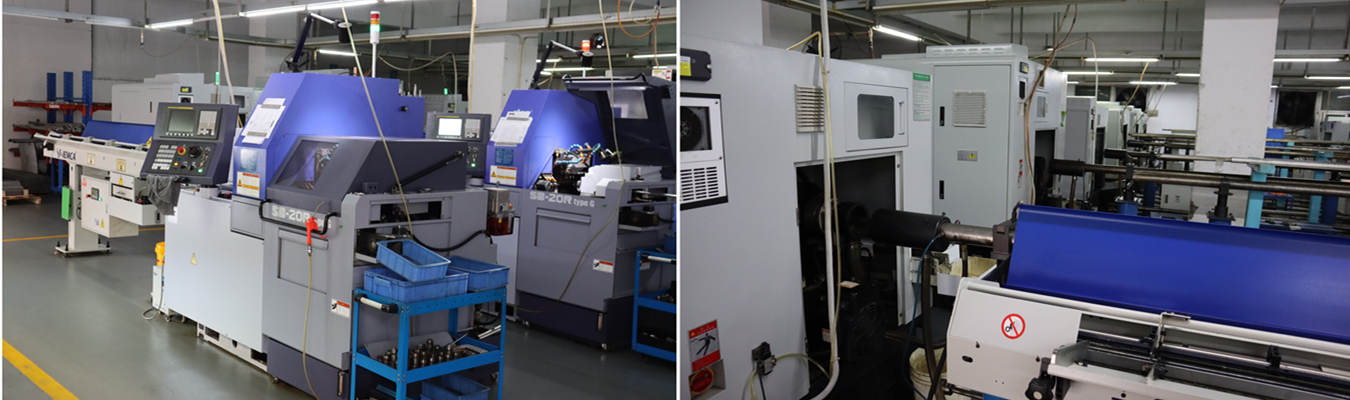

Präzisionsdreherei zur Herstellung kundenspezifischer CNC-bearbeiteter Metallkomponenten

Wie Drehteilfertigung funktioniert und warum Schweizer Drehmaschinen führend sind

Bei der Drehteilfertigung wird Stangenmaterial verarbeitet, wobei eine Spindel rotiert, während ein Schneidwerkzeug stationär montiert ist, um Material abzutragen und ein zylindrisches oder (in den meisten Fällen) rotationssymmetrisches Drehteil zu erzeugen, indem das Stangenmaterial durch die Maschine geführt wird. Obwohl sich viele Anwendungen für konventionelle CNC-Drehmaschinen eignen, bieten Schweizer Drehmaschinen erhebliche Vorteile.

Bei einer Schweizer Drehmaschine wird das Stangenmaterial durch eine Führungsbuchse oder ein Lager geführt, die das Bauteil an der Schnittstelle gegen Durchbiegung halten. Mit geringer oder keiner Durchbiegung können Schweizer Maschinen lange, schlanke und komplexe Teile mit außergewöhnlicher Präzision schneiden. Mehrachsige Schweizer Maschinen können mehrere Funktionen (Drehen, Fräsen, Bohren und Gewindeschneiden) am selben Bauteil in einer Aufspannung ausführen und so Sekundäroperationen eliminieren oder stark reduzieren sowie die Toleranzakkumulation minimieren (wenn nicht gar beseitigen), die bei zeitlich versetzten Sekundäroperationen auftritt.

Das Schweizer Drehen mit Schweizer Maschinen ist der Goldstandard für viele Anwendungen (z. B. medizinische Drehteile, Automobildrehteile usw.) und bietet eine gleichbleibende, reproduzierbare Präzision, die die meisten konventionellen Drehmaschinen nicht bieten können.

Weitere Informationen finden Sie auf unserer Seite [Schweizer Drehteiledienstleistungen].

Drehteilfertigung mit engen Toleranzen – Präzision, die zählt

Eine der größten Herausforderungen der Präzisionsfertigung ist die Bearbeitung von Schrauben mit engen Toleranzen. Viele kritische Komponenten in der Luft- und Raumfahrt, Medizin und Verteidigung tolerieren keine Maßabweichungen.

Erreichbare Toleranzen

Schweizer Drehmaschinen können Durchmessertoleranzen von bis zu ±0.0002 Zoll (±0,005 mm) halten, wobei einige High-End-Anwendungen noch engere Toleranzen erfordern. Zum Vergleich: Ein menschliches Haar hat einen Durchmesser von etwa 0,003 Zoll, daher sind die Toleranzen für die Bearbeitung von Schrauben mit Schweizer Techniken mehr als zehnmal enger als die eines menschlichen Haares.

Die Konzentrizität zwischen Außendurchmesser (AD) und Innengeometrie (ID) einer Schraube kann durch Einspannungsbearbeitung auf 0,0005 Zoll Gesamtindikatorausschlag (T.I.R.) oder besser gefertigt werden. Darüber hinaus sind die Gewinde von Schrauben in der Regel nach ISO TDS 5g6g oder 6H Qualitätsstandards ausgelegt.

Bedeutung enger Toleranzen

Präzision ist bei Luft- und Raumfahrtteilen, die unter extremen Bedingungen arbeiten, oder bei medizinischen Implantaten unerlässlich, um einen korrekten Gewindeeingriff, eine gleichbleibende Drehmomentübertragung und eine zuverlässige korrekte Montage der Teile über die gesamte Lebensdauer des Produkts zu gewährleisten.

Wie enge Toleranzen erreicht werden

Hochwertige Maschinenkonstruktion mit starren Führungsbuchsen
Präzisionsgeschliffene Kugelgewindetriebe zur Vermeidung von Spiel
Hochauflösende Servomotoren mit geschlossenem Regelkreis
Regelmäßige Kalibrierung mit Laserinterferometern
In-Prozess-Tastung zur Überprüfung der Maße während des Zyklus

Mikro-Drehteilfertigung – Präzision im kleinsten Maßstab

Die Mikro-Drehteilfertigung ist eine weitere Spezialität in der Welt der Präzisionsfertigung und eine fortgeschrittene Bearbeitungsform. Wenn der Durchmesser eines Teils unter 2 mm, in den meisten Fällen unter 0,5 mm, fällt, sind konventionelle Bearbeitungsmethoden keine Option mehr.

Herausforderungen der Mikrobearbeitung

In diesem kleinen Maßstab führt bereits eine minimale Durchbiegung oder Bewegung zur Beeinträchtigung der Genauigkeit des Teils. Konventionelle Drehmaschinen bieten nicht die Steifigkeit und Werkzeugunterstützung, die für eine gleichbleibende Herstellung von Mikrokomponenten erforderlich sind. Der Einsatz von Schweizer Maschinen mit Führungsbuchsen stützt das Werkstück direkt neben dem Schneidwerkzeug, was der Einheit mehr Stabilität verleiht.

Anwendungen der Mikro-Drehteilfertigung

Medizintechnik – Miniaturknochenschrauben, Komponenten für Cochlea-Implantate, chirurgische Instrumentenspitzen.
Elektronik – Mikroschrauben für Wearables, Hörgeräte und Mobiltelefone.
Uhrenindustrie – winzige Stifte, Wellen und Befestigungen für Uhren.
Luft- und Raumfahrt – Miniaturarmaturen für Verbindungskomponenten.

Werkzeugspezifikationen

Für die Mikro-Drehteilfertigung sind spezielle Mikrokorn-Hartmetallwerkzeuge mit extrem scharfen Schneidkanten unerlässlich. Zur Herstellung von Mikro-Drehteilen müssen die Werkzeuge mit extrem niedrigen Schnittkräften und hoher Spanabfuhr hergestellt werden, wobei Hochdruck-Kühlsysteme die Späne aus der Schneidzone spülen. Durch das Wegspülen der Späne wird ein erneutes Schneiden verhindert und die Oberflächengüte des Teils erhalten.

Medizinische Drehteile verwenden in der Regel biokompatible Materialien wie Titan der Güteklasse 5 und Edelstahl 316L, die mit besonderer Sorgfalt bearbeitet werden müssen, da diese Materialien zur Kaltverfestigung oder Mikrorissbildung neigen können.

Drehteilfertigung aus Titan – Umgang mit dem anspruchsvollsten Material

Viele betrachten die Bearbeitung von Titanschrauben Drehteilfertigung als äußerst schwierige Aufgabe im gesamten Fertigungsprozess. Aufgrund seines hervorragenden Festigkeits-Gewichts-Verhältnisses, seines geringen Gewichts (etwa 40 % des Gewichts von Stahl), seiner völligen Unmagnetisierbarkeit und seiner hervorragenden Korrosionsbeständigkeit ist Titan das ideale Material für Schraubenanwendungen.

Allerdings hat es eine geringe Wärmeleitfähigkeit und speichert daher Wärme an der Schneidzone, anstatt sie an andere Bereiche abzuleiten. Zudem neigt Titan zur schnellen Kaltverfestigung und zum Fressen bei Kontakt mit dem Werkzeug während der Bearbeitung und mit Gegenstücken.

Lösungen für die Drehteilfertigung aus Titan

Reduzierte Schnittgeschwindigkeiten erzeugen weniger Wärme an der Werkzeug-Werkstück-Grenzfläche
Scharfe Werkzeuggeometrien mit positivem Spanwinkel schneiden das Material, anstatt zu reiben
Hochdruck-Kühlsysteme (1000+ PSI) spülen Späne weg und kühlen die Schneidzone
Spezielle Werkzeugbeschichtungen wie TiAlN wirken als thermische Barrieren
Starre Werkstückspannung mit Führungsbuchsen verhindert Durchbiegung

Anwendungen der Drehteilfertigung aus Titan

Befestigungselemente für die Luft- und Raumfahrt: Strukturbolzen, Motoraufhängungen
Medizinische Implantate: orthopädische Knochenschrauben, Wirbelsäulenfixierungen
Hochleistungs-Rennsportkomponenten
Ausrüstung für die Schifffahrt und chemische Verarbeitung

Titanbefestigungen sind sicherheitskritische Komponenten, bei denen ein Ausfall nicht in Frage kommt. Deshalb investieren erfahrene Drehteileunternehmen in spezielle Strategien und Ausrüstungen für die Drehteilfertigung aus Titan.

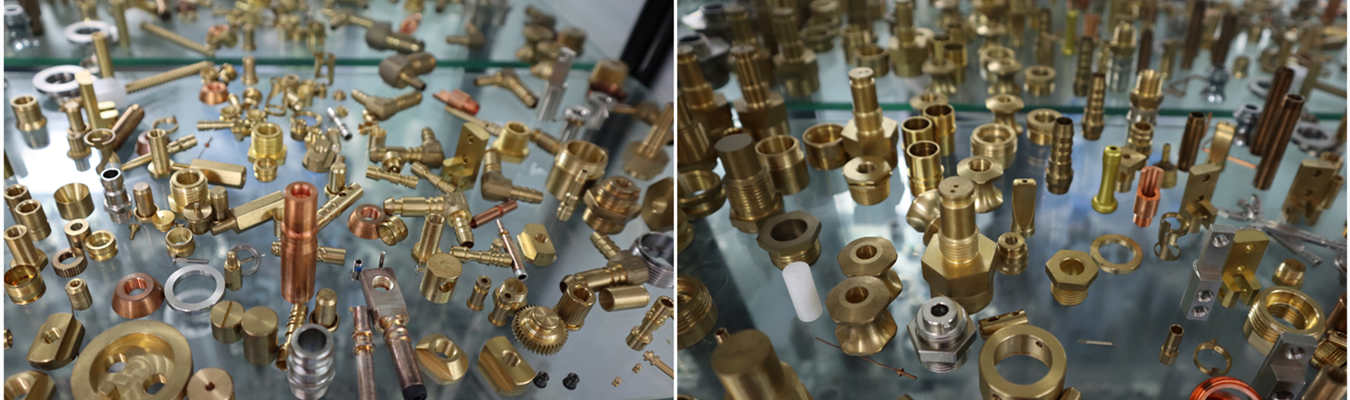

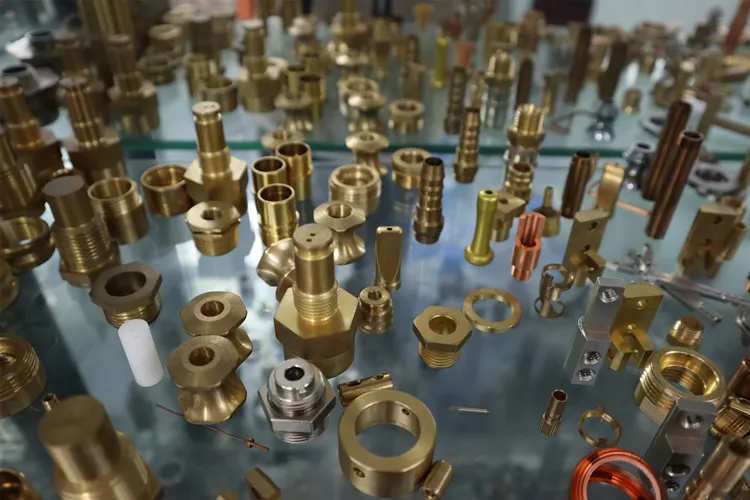

Drehteildienstleistung aus Messing für präzise CNC-gedrehte Messingkomponenten

Drehteilfertigung aus Messing – Effizienz und Zuverlässigkeit

Für viele Anwendungen bietet die Drehteilfertigung aus Messing eine ideale Kombination aus Leistung und Wirtschaftlichkeit. Messing, insbesondere der Automatenmessing C36000, hat einen Zerspanbarkeitsindex von 150 (basierend auf Automatenstahl = 100), was bedeutet, dass es schneller schneidet und Werkzeuge weniger verschleißt als fast jedes andere Metall.

Vorteile der Drehteilfertigung aus Messing

Hervorragende Leitfähigkeit macht Messing ideal für elektrische und elektronische Komponenten
Natürliche Korrosionsbeständigkeit für Sanitär-, Schifffahrts- und Außenanwendungen
Niedrige Reibungseigenschaften reduzieren den Verschleiß in beweglichen Baugruppen
Hervorragende Oberflächengüten erreichen Ra-Werte von bis zu 0,4 μm

Häufige Anwendungen der Drehteilfertigung aus Messing

Elektrische Steckverbinder und Anschlussklemmen
Sanitärarmaturen und Ventilkomponenten
Dekorative Beschläge und Befestigungselemente
Industriearmaturen für Pneumatik- und Hydrauliksysteme

Hochvolumen-Drehteilfertigung aus Messing

Für Produktionsserien mit mehreren tausend Teilen ist die Hochvolumen-Drehteilfertigung aus Messing äußerst kosteneffizient. Die Kombination aus hoher Zerspanbarkeit, moderaten Rohmaterialkosten und kurzen Zykluszeiten macht Messing zur bevorzugten Wahl für Drehteile in der Automobil-, Elektronik- und Industriebranche.

Kundenprojekte mit Bolzen und Muttern aus Messing profitieren von Präzision und Erschwinglichkeit, wobei die Toleranzen über große Chargen hinweg konstant eingehalten werden.

Hochvolumen-Drehteilfertigung – Skalierung ohne Qualitätseinbußen

Die Fähigkeit, von Prototypen zur Hochvolumen-Drehteilfertigung zu skalieren, ist eine entscheidende Fähigkeit für jeden Hersteller von Drehteilen.

Was die Hochvolumen-Drehteilfertigung bietet

Sobald ein Programm auf Schweizer Maschinen validiert und optimiert ist, kann dieselbe Maschine stunden- oder tagelang unbeaufsichtigt laufen und identische Teile ohne Abweichungen produzieren. Automatisierte Stangenvorschübe liefern kontinuierlich Material. In-Prozess-Tastungen überprüfen kritische Abmessungen, und die statistische Prozesskontrolle (SPC) überwacht Trends, um Abweichungen zu erkennen, bevor fehlerhafte Teile entstehen.
