Im Bereich der Kraftübertragung und Bewegungssteuerung gibt es kaum Komponenten, die wichtiger und weiter verbreitet sind als die Keilwelle. Es ist daher keine Überraschung, dass diese mit großer Sorgfalt gefertigten Wellen in unzähligen Anwendungen – vom Automobilgetriebe bis hin zu Aktuatoren in Flugzeugtriebwerken – nahezu unbeachtete Arbeitstiere darstellen. Falcon CNC Swiss ist auf die Präzisionsfertigung dieser wichtigen Teile spezialisiert. In diesem ausführlichen Artikel gehen wir detailliert auf die Frage ein, was eine Keilwelle ist, welche Funktionen sie erfüllt, welche Typen es gibt und welche Fertigungsverfahren zur optimalen Herstellung eingesetzt werden.
Eine Keilwelle ist, einfach definiert, ein mechanisches Bauteil, das dazu dient, Drehmoment zu übertragen und das Drehzahlverhältnis zwischen zwei Elementen konstant zu halten. Sie besitzt eine Anzahl von Erhebungen oder Zähnen, die als Keile (Splines) bezeichnet werden und parallel zur Wellenachse eingearbeitet sind. Sie kämmt in das entsprechende Gegenstück (Zahnrad oder Nabe) und bildet eine Verbindung, die sowohl Drehmomentübertragung als auch eine geringe axiale Verschiebung ermöglicht.
Man erkennt, dass bei der Passfeder-Nut-Verbindung nur ein einziger Kontaktpunkt gegeben ist. Die Keilwelle hingegen weist mehrere Kontaktpunkte auf ihrem Umfang auf. Dies verteilt die Last gleichmäßig und führt zu einer stärkeren, zuverlässigeren Verbindung mit höherer Drehmomentkapazität. Kurz gesagt, die Keilwelle ist eine moderne, hoch entwickelte Lösung für Probleme, die bei der Hochleistungsübertragung von Drehbewegungen in anspruchsvollen Anwendungen auftreten.
Die Keilwelle erfüllt in mechanischen Baugruppen mehrere wesentliche Funktionen.
(1) Drehmomentübertragung: Dies ist ihr Hauptanwendungsgebiet. Sie dient der Übertragung von Drehbewegungen vom antreibenden auf den angetriebenen Teil, z. B. von einem Motor auf ein Getriebe.
(2) Ausgleich axialer Fluchtungsfehler: Keilwellen können geringe Fluchtungsfehler zwischen den verbundenen Teilen ausgleichen, wodurch der Verschleiß und die Belastung dieser Bauteile reduziert werden.
(3) Linearbewegung: Während sie Drehmoment übertragen, ermöglichen Keilwellen die Linearbewegung des mit ihnen kämmenden Teils, d. h. es kann entlang der Wellenlänge gleiten. Dies ist beispielsweise bei versenkbaren Lenksäulen und Getriebeschalteinrichtungen von größter Bedeutung.
(4) Phasenlage und Indexierung: Die präzise Anordnung der Keile stellt sicher, dass die Teile in einer definierten Position zusammenpassen, was die korrekte Phasenlage ermöglicht, wie sie bei Zeitsteuerungsvorrichtungen erforderlich ist.
(5) Erhöhte Lastkapazität: Durch die Verteilung der Last auf mehrere Keile kann ein deutlich höheres Drehmoment übertragen werden als bei einer Passfederwelle gleichen Durchmessers.
Keilwellen werden nach der Form der Erhebungen (Zähne) und dem Außendurchmesser der Keilwelle klassifiziert. Die von Falcon häufig gefertigten kundenspezifischen Keilwellen umfassen folgende Typen:
(1) Evolventenverzahnungen (Involute Splines): Dies ist der vorherrschende Typ. Die Zähne weisen eine Evolventenkurve auf, die auch bei Zahnrädern verwendet wird. Sie sind robust, zentrieren sich selbst in ihrer Aufnahme und können geringe Fluchtungsfehler ausgleichen. Ihre Größen und Formen sind für die Austauschbarkeit genormt. Evolventen-Keilwellen werden nach Normen wie ANSI B92.1 und DIN 5480 gefertigt.
(2) Geradflankige Keilwellen (Straight-Sided Splines): Wie der Name vermuten lässt, haben diese Zähne gerade Flanken, die parallel zueinander verlaufen. Sie lassen sich in der Fertigung teilweise einfacher herstellen, sind jedoch hinsichtlich ihrer Eignung für Fluchtungsfehler und Festigkeit im Verhältnis zur Zahngröße den Evolventenverzahnungen unterlegen.
(3) Sägezahnverzahnungen (Serrated Splines): Diese Keilwellen haben dreieckige Zähne und werden bei leichteren Belastungen und bei dauerhaften Presspassungsverbindungen eingesetzt.
(4) Kugelumlaufkeilwellen (Ball Splines): Hierbei handelt es sich um eine neuere Entwicklung, bei der umlaufende Kugeln in Nuten geführt werden. Sie ermöglichen eine nahezu reibungsfreie Linearbewegung unter Arbeitsbedingungen bei gleichzeitiger Drehmomentübertragung. Diese Welle eignet sich für hochpräzise Arbeiten, wie sie in der Automatisierung und Robotik vorkommen.

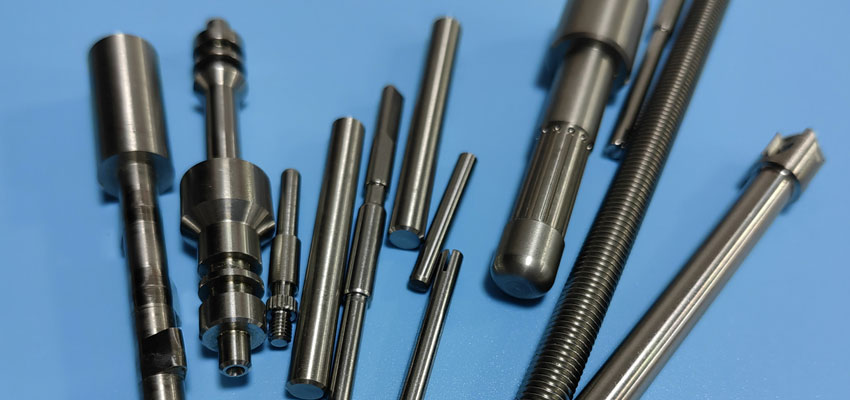

Die Herstellung hochwertiger Keilwellen erfordert eine sorgfältige spanende Bearbeitung. Bei Falcon CNC Swiss stehen verschiedene moderne Verfahren zur Verfügung:
CNC-Fräsen: Mit unseren mehrachsigen CNC-Bearbeitungszentren können wir komplexe Keilprofile präzise fertigen – ideal für Prototypen und Klein- bis Mittelserien.
CNC-Drehen und Wälzfräsen: Für die Massenproduktion wird das enge Drehen mit dem Wälzfräsen kombiniert – ein zahnradgenerierendes Verfahren, bei dem ein Wälzfräser die Keilzähne schrittweise in das rotierende Rohteil schneidet. Dies ist für Evolventenverzahnungen sehr wirtschaftlich.
Räumen: Hierbei wird ein Werkzeug mit Zähnen (der Räumdorn) linear über die Welle gedrückt oder gezogen, um die Keilverzahnung in einem Arbeitsgang zu erzeugen. Dies ist schnell, extrem genau und ein sehr gängiges Verfahren für Innenverzahnungen oder bestimmte Außenverzahnungen.
Schleifen: Höchste Genauigkeit und Oberflächengüte werden bei bestimmten gehärteten Stählen vorzugsweise durch Profilschleifen erreicht. Dieses Verfahren ist für die sehr engen Toleranzen erforderlich, die bei Keilwellen für die Luft- und Raumfahrt- sowie Medizintechnik notwendig sind.
CNC-Swiss-Bearbeitung: Dies ist unsere Spezialität: Mit Swiss-Drehmaschinen fertigen wir lange, schlanke Wellen mit hoher Stabilität und Genauigkeit. Die Führungsbuchse hält das Material kurz hinter dem Werkzeug, wodurch Durchbiegungen vermieden werden und die gleichzeitige Bearbeitung von Keilprofilen, Gewinden usw. in einer Aufspannung möglich ist.
Da die Leistungsfähigkeit und Haltbarkeit von Keilwellen maßgeblich von ihrem Werkstoff abhängen, werden folgende Materialien üblicherweise verwendet:
Vergütungsstähle (4140, 4340): Dies sind die Standardwerkstoffe für hochfeste Anwendungen; sie bieten eine Kombination aus guter Festigkeit, Zähigkeit und Verschleißfestigkeit und lassen sich gut wärmebehandeln.
Einsatzstähle (1045, 1215): Diese sind oft die kostengünstigere Lösung für Anwendungen, bei denen keine hohen Belastungen auftreten. Sie zeichnen sich durch Festigkeit und gute Zerspanbarkeit aus.
Edelstähle (303, 304, 316, 17-4PH): Diese werden in der Regel für Keilwellen verwendet, bei denen Korrosionsbeständigkeit das Hauptauswahlkriterium ist. Der 17-4PH ist ausscheidungshärtbar und entwickelt nach der Wärmebehandlung eine sehr hohe Festigkeit.
Aluminiumlegierungen (6061, 7075): Natürliche Wahl zur Gewichtsreduzierung, die in der Luft- und Raumfahrt sowie Robotik wichtig ist. Diese Werkstoffe zeichnen sich durch gute Festigkeits-Gewichts-Verhältnisse aus.
Exotische Legierungen (Titan, Inconel): Diese werden in extremen Umgebungen mit hohem Druck geschätzt, z. B. in Düsentriebwerken und der chemischen Verarbeitung, wo Gewichtsverhältnis, hohe Festigkeit sowie Wärme- und Korrosionsbeständigkeit von größter Bedeutung sind.
Die Wärmebehandlung ist oft ein notwendiger Schritt, um bestimmte Eigenschaften der Keilwellen zu erreichen.
Durchhärten (Abschrecken und Anlassen): Dies verbessert die Festigkeit und Härte der gesamten Welle und ist ideal für Anwendungen, die eine hohe Verschleiß- und Lastkapazität erfordern.
Einsatzhärten (Aufkohlen, Nitrieren): Dies erzeugt eine harte, verschleißfeste Außenschicht, während der Kern zäh und duktil bleibt. Dies ist besonders wichtig bei Keilwellen, bei denen eine harte Oberfläche zur Verschleißfestigkeit notwendig ist, der Kern jedoch ausreichend zäh sein muss, um plötzliche Stoßbelastungen aufzunehmen.
Induktionshärten: Dieses Verfahren betrifft nur den Keilbereich der Welle, der Rest bleibt im ursprünglichen Zustand. Dieser Prozess ist sehr nahe an der gewünschten Stelle und vermeidet die Übergänge längerer Wärmebehandlungsprozesse.
Auswirkung: Die richtige Wärmebehandlung von Keilwellen erhöht deren Oberflächenhärte sowie Ermüdungs- und Verschleißfestigkeit erheblich, was direkt zu einer längeren Lebensdauer des Bauteils unter hoher Belastung führt.
Keilwellen werden in allen technischen Bereichen benötigt:
Automobilindustrie: Getriebe, Antriebswellen, Differenziale, Servolenkungen, Verteilergetriebe.
Luft- und Raumfahrt: Aktuatoren für Flugsteuerflächen, Fahrwerkssysteme und Triebwerkskomponenten.
Industriemaschinen: Pumpen, Kompressoren, Werkzeugmaschinenspindeln und Förderanlagen.
Robotik und Automatisierung: Robotergelenke, Linearaktoren, Präzisionspositioniertische.
Medizintechnik: Chirurgische Elektrowerkzeuge, verstellbare Krankenhausbetten, Bildgebungsgeräte.
Falcon CNC Swiss fertigt nicht nur Teile, sondern entwickelt Lösungen. Unsere Expertise im Swiss-CNC-Drehen und mehrachsigen Fräsen macht uns zum idealen Partner für Ihre kundenspezifischen Keilwellen. Wir wissen, dass jede Anwendung einzigartig ist, und arbeiten eng mit Ihnen zusammen – vom Design bis zur Lie
