Bis vor kurzem bedeutete die Herstellung einer Reihe komplexer Teile, das Produkt in kleinere Teile zu zerlegen. Man bearbeitete es auf einer Seite, bewegte das Teil an einen anderen Ort, bearbeitete es auf einer anderen Seite und hoffte, dass nach der Bearbeitung alles richtig ausgerichtet war. Jedes Mal, wenn Sie das Teil an einem anderen Ort einrichteten, führten Sie neue Fehler ein, und je komplexer das Teil, desto größer die Wahrscheinlichkeit eines Fehlers.

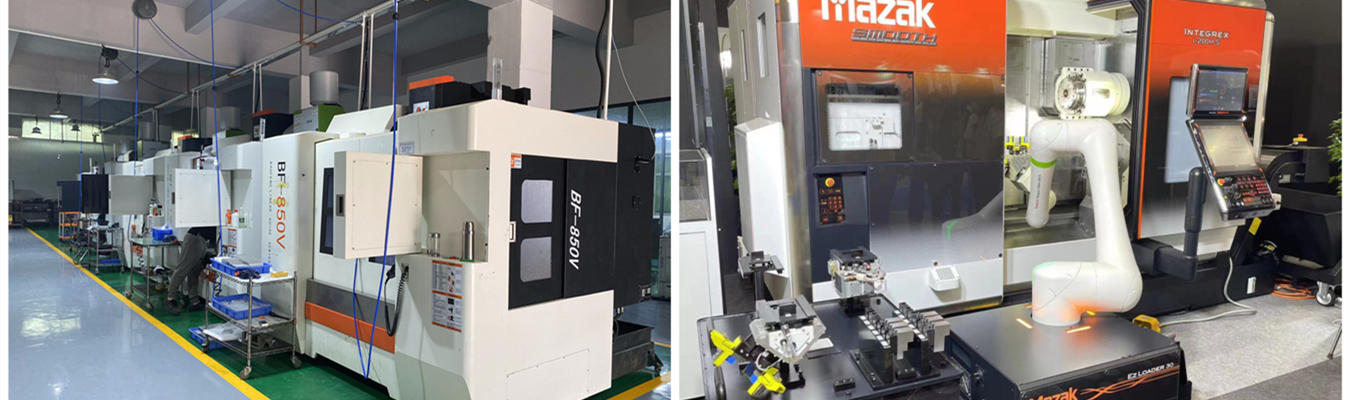

Die Welt der CNC-Bearbeitung ist heute eine ganz andere. Die CNC-Bearbeitung komplexer Teile hat mit Mehrachsentechnologie, fortschrittlicher Software und menschlichem Know-how in der Präzisionstechnik große Fortschritte gemacht; Teile, die früher sechs bis sieben Aufspannungen erforderten, können jetzt in einem Arbeitsgang bearbeitet werden. Toleranzen, die vor zehn Jahren noch als unmöglich galten, sind heute selbstverständlich.
In diesem Leitfaden helfe ich Ihnen zu verstehen, was ein Teil „komplex“ macht, wie CNC-gefräste komplexe Teile hergestellt werden und was Sie bei der Auswahl eines Lieferanten für die Fertigung von Teilen mit engen Toleranzen beachten sollten. Das Verständnis dieser Konzepte unterstützt Sie bei Ihrem Konstruktionsprozess für ein medizinisches Implantat, eine Stützhalterung für die Luft- und Raumfahrt oder die Herstellung von Industriekomponenten und verringert das Risiko kostspieliger Fertigungsfehler.
Bevor wir über Lösungen sprechen, lassen Sie uns das Problem verstehen. Ein Teil gilt als komplex für die CNC-Bearbeitung komplexer Teile, wenn es eines oder mehrere dieser Merkmale aufweist.
| Komplexitätsfaktor | Warum es wichtig ist |
| Zusammengesetzte Kurven und Freiformflächen | Erfordert simultane Mehrachsenbewegung; 3-Achs-Maschinen können keinen korrekten Werkzeugkontakt aufrechterhalten |
| Tiefe Hohlräume | Standardwerkzeuge können nicht erreichen; erfordert Langlaufwerkzeuge oder spezialisierte Strategien |
| Hinterschnitte | Das Schneidwerkzeug muss auf Merkmale zugreifen, die hinter anderen Oberflächen verborgen sind |
| Dünne Wände (unter 0,8 mm bei Metallen) | Neigen zu Durchbiegung und Vibration während des Schneidens |
| Tiefe Löcher (Tiefe-zu-Breite-Verhältnis 3:1) | Werkzeugdurchbiegung, Wärmeentwicklung und Spanabfuhr werden zu ernsthaften Problemen |
| Enge Toleranzen über mehrere Merkmale hinweg | Kumulative Fehler aus mehreren Aufspannungen können Teile aus der Spezifikation bringen |
| Schwierige Materialien (Titan, Inconel, gehärteter Stahl) | Erhöhen den Werkzeugverschleiß, erfordern langsamere Geschwindigkeiten und spezialisierte Strategien |
Wenn Ihr Entwurf mehrere dieser Kästchen ankreuzt, haben Sie es mit fortschrittlichen CNC-Bearbeitungskomponenten zu tun. Aber hier ist die gute Nachricht: Mit der richtigen Ausrüstung und dem richtigen Ansatz werden diese Herausforderungen beherrschbar.
Wenn Ingenieure über CNC-Bearbeitung für komplexe Teile sprechen, ist die 5-Achs-Technologie fast immer Teil der Diskussion. Hier ist der Grund.
Eine 5-Achs-CNC-Maschine kann das Schneidwerkzeug oder Werkstück gleichzeitig entlang fünf verschiedener Achsen bewegen – drei linearen Achsen (X, Y, Z) plus zwei Rotationsachsen. Dies bietet fünf Freiheitsgrade und ermöglicht es dem Werkzeug, sich dem Werkstück aus praktisch jeder Richtung zu nähern. Das Ergebnis ist, dass 5-Achs-CNC-Bearbeitungsteile in einer einzigen Aufspannung fertiggestellt werden können, ohne die kumulativen Positionierungsfehler, die bei mehreren Spannoperationen auftreten.
| Vorteil | Was es für Sie bedeutet |
| Weniger Aufspannungen | Eine Spannung ersetzt 4–6 Aufspannungen; weniger Handhabung bedeutet weniger Fehler |
| Engere Toleranzen | Positioniergenauigkeit stabil innerhalb von 0,005 mm; eliminiert kumulative Fehler |
| Bessere Oberflächengüte | Werkzeug behält optimalen Schneidwinkel während des gesamten Vorgangs bei; reduziert oder eliminiert sekundäre Nachbearbeitung |
