Das Laufrad ist aus strömungsdynamischer Sicht das wichtigste Bauteil jedes Turbomaschinensystems. Diese trügerisch komplexe Komponente überträgt die Energie eines Motors auf ein Fluid und erzeugt den kritischen Durchfluss, Druck und das Vakuum, die in Anwendungen von Strahltriebwerken bis hin zu medizinischen Beatmungsgeräten benötigt werden. Die gesamte Systemleistung hängt von der entsprechenden geometrischen Genauigkeit, Oberflächengüte und strukturellen Leistungsfähigkeit des Laufrads ab. Diese Herausforderung macht die Laufradbearbeitung zu einem der anspruchsvollsten Bereiche der Fertigung und erklärt, warum die 5-Achs-Bearbeitung zur bevorzugten Technologie geworden ist.
Für die Herstellung leistungsstarker Laufräder ist der Abschied von konventionellen Verfahren oder sogar der traditionellen 3-Achs-Bearbeitung keine Option mehr. Dieser Blogbeitrag erläutert die technischen Herausforderungen, wirtschaftlichen Vorteile und die marktbedingte Notwendigkeit, die 5-Achs-CNC-Technologie für hochpräzise gefräste Laufradteile zu nutzen.
Aus technischer Sicht ist ein Laufrad der Albtraum eines Ingenieurs, da es Unzugänglichkeit und Komplexität mit sich bringt. Insbesondere ist die Laufradkonstruktion verknüpft mit:
Komplexe Freiformflächen: Typischerweise mit komplexen, zusammengesetzten Krümmungen (Tragflächenprofil) ausgelegt, um die Fluidströmung zu verbessern und Energieverluste zu minimieren.
Hinterschnitte und unzugängliche Bereiche: Die Kanäle zwischen den Schaufeln sind lang und schmal und weisen oft Kantenhinterschnitte auf, die mit normalen Werkzeugen auf einer 3-Achs-Maschine unzugänglich sind.
Dünnwandigkeit: In vielen Fällen werden die Schaufeln sehr dünn ausgeführt, um Gewicht und Trägheit zu reduzieren. Dies führt während der Bearbeitung der Schaufeln zu Herausforderungen durch Vibrationen und Durchbiegung.
Extreme Toleranzen und Oberflächengüte: Relativ kleine Abweichungen von der konstruierten Geometrie oder Oberflächengüte können Kavitation und Turbulenzen auslösen, die die Leistung beeinträchtigen und zu Ausfällen führen können.
Konventionelle Bearbeitungstechniken erfordern viele Aufspannungen und Vorrichtungen, um alle erforderlichen Winkel zu erfassen. Jede Aufspannung birgt potenzielle Fehler, die zu Fehlausrichtungen und letztendlich zu Toleranzakkumulationen führen können, die die Effizienz beeinträchtigen oder in manchen Fällen die Teile unbrauchbar machen können.

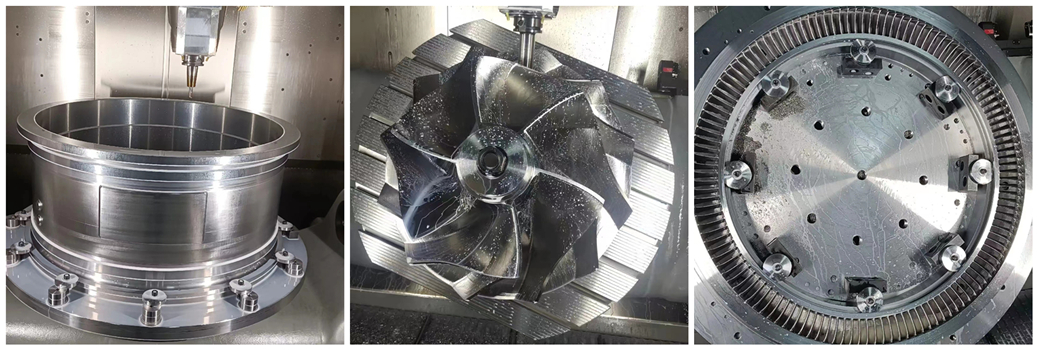

Abschließend bietet eine Zusammenfassung der Vorteile der 5-Achs-Simultanbearbeitung eine Lösung für diese Probleme. Eine 5-Achs-CNC-Maschine kann ein Teil gleichzeitig in 3 linearen Achsen (X, Y, Z) und in 2 Rotationsachsen (A und B) bewegen. An diesem Punkt wird die CNC-Bearbeitung komplexer Laufräder zu einer völlig anderen Erfahrung.
Der bedeutendste Vorteil für die Präzisions-Laufradfertigung ist die Fähigkeit, das gesamte Teil in einer einzigen Einspannung zu bearbeiten. Die Maschine kann den Laufradrohling eindeutig im optimalen Winkel positionieren, um die Rechtwinkligkeit zwischen Schneidwerkzeug und komplexer Schaufeloberfläche beizubehalten. Die Verwendung einer einzigen Aufspannung eliminiert die sich anhäufenden Aufspannungen und erreicht eine perfekte Ausrichtung von Nabe, Schaufeln und ggf. Deckband – und das ist der Schlüssel zur Präzisions-Laufradbearbeitung.
Der Einsatz von Rotationsachsen ermöglicht es der Maschine, das Teil zu neigen, sodass ein kürzeres Schneidwerkzeug in die schmalen, tiefen Kanäle zwischen den Schaufeln eingeführt werden kann. Die Verwendung eines kürzeren Werkzeugs führt zu einer drastisch verbesserten Steifigkeit und eliminiert somit Vibrationen (Rattern). Dies ist sehr wichtig für:
Die Bearbeitung dünnwandiger Laufradschaufeln, ohne diese zu verbiegen, und die Aufrechterhaltung der Maßhaltigkeit.
Die Erzeugung einer höheren Oberflächengüte auf den Schaufelprofilen, was für die hydrodynamische und aerodynamische Effizienz wichtig ist.
Komplexe 5-Achs-Konturierung ermöglicht dem Werkzeug eine konstante Spanbelastung und optimale Schnittbedingungen, was die Werkzeugstandzeit verlängert und über die gesamte Charge hinweg konsistente Ergebnisse liefert.
Ob es sich um ein Turbomaschinenlaufrad für ein Raketentriebwerk aus einer hitzebeständigen Superlegierung wie Inconel, ein Verdichterrad für einen Automobil-Turbolader aus hochfestem Aluminium oder ein Laufrad für medizinische Geräte aus biokompatiblem Titan handelt – die 5-Achs-CNC kann alles verarbeiten. Dieselbe Maschine, die Schruppoperationen mit aggressivem Materialabtrag durchführt, kann auch die feinen und empfindlichen Schlichtdurchgänge ausführen, was eine unglaubliche Flexibilität für die kundenspezifische Laufradfertigung bietet.
Die Investition in die 5-Achs-Laufradbearbeitung ist nicht nur eine technische Entscheidung, sie kann auch eine geschäftliche Entscheidung sein.
Reduzierte Gesamtbetriebskosten (TCO): Eine 5-Achs-Maschine hat einen höheren Anschaffungspreis, aber sie kann Arbeitskosten (weniger Aufspannungen), Ausschusskosten (bessere Genauigkeit) und Nachbearbeitung (oft „erledigt in einem Schritt") reduzieren. Diese Faktoren senken die Teilekosten in der hochvolumigen Präzisionsfertigung erheblich.
Reduzierte Markteinführungszeit: Die 5-Achs-Bearbeitung kann die Produktionsdurchlaufzeiten dank der Einspannungsfähigkeit verkürzen. Dieser unterschätzte Vorteil kann es Unternehmen ermöglichen, Designs schneller zu entwickeln und zu bemustern und letztendlich Produkte schneller auf den Markt zu bringen – besonders wichtig in der Automobil- und Luftfahrtindustrie.
Ermöglichung neuer Konstruktionen: Die 5-Achs-Bearbeitung eröffnet Ingenieuren neue Möglichkeiten, Laufräder mit komplexen, hocheffizienten Geometrien zu entwerfen, die einst für unmöglich gehalten wurden oder nur mit hohen Kosten herstellbar waren. Dies führt zu Produktinnovationen für einen Wettbewerbsvorteil.

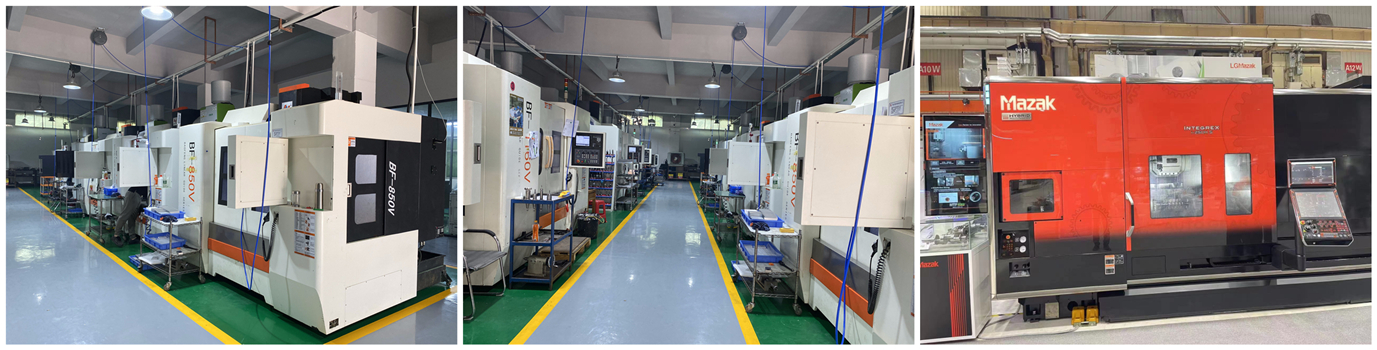

Vereinfachung und Sicherheit der Lieferkette: Durch die Zusammenarbeit mit einem Hersteller, der auf CNC-Laufräder spezialisiert ist, profitieren Sie von einer zuverlässigen Quelle für kritische Teile. Dies reduziert die Komplexität Ihrer Lieferkette und verringert Ihre Risiken. Ganz zu schweigen von der hohen Qualität und termingerechten Lieferung der Teile.
Mehrere Hochrisikobranchen verwenden hergestellte, leistungsstarke gefräste Laufräder für Hochleistungsanwendungen.
Luft- und Raumfahrt & Verteidigung: Diese Branche verwendet Turbomaschinenkomponenten für Strahltriebwerke, Hilfsturbinen (APUs), Klimaanlagen usw. Laufräder für die Luft- und Raumfahrt müssen unter hohen Spannungs- und Temperaturbedingungen arbeiten und erfordern daher perfekte Fertigungstoleranzen mit exotischen Materialien.
Automobil & Motorsport: Laufräder werden für Turbolader-Verdichterräder verwendet, die die Motorleistung steigern, sowie als Kühlmittelpumpen in Elektrofahrzeugen. Diese Laufräder müssen bei hohen Drehzahlen arbeiten und erfordern daher eine Hochgeschwindigkeits-Laufradbearbeitung, um Auswuchtung und Langlebigkeit zu gewährleisten.
Medizin & Biowissenschaften: Laufräder werden in Beatmungsgeräten, Dialysegeräten und Blutpumpen eingesetzt. Diese medizinischen Geräte benötigen präzise gefräste Laufräder aus biokompatiblen Materialien, erfordern sehr gute Oberflächengüten, um das Bakterienwachstum zu minimieren, und – am besten – Funktionen, die jedes Mal zuverlässig ausgeführt werden.
Systeme in Öl & Gas, chemischen Prozessen und HLK-Anwendungen werden robust, effizient, langlebig und so gefertigt, dass sie einen sichereren Weg für die Laufradfertigung schaffen.
